公開番号2025072022
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182504
出願日2023-10-24
発明の名称画像形成装置
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250430BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】第1のカバーユニットと第2のカバーユニットとが画像形成装置本体に対して開閉自在に設けられた場合、経時等で両カバーユニットの相対的な位置関係が変化し、開閉に支障をきたす場合があった。
【解決手段】画像形成装置1本体と、装置本体の上面を開閉可能に覆うトップカバー102と、上面と交差する前面を開閉可能に覆うフロントカバー103とを有し、トップカバー102は、回動トップフレーム35と、回動トップフレーム35に対して移動自在に支持され、上面を覆うトップパネル36とを有し、トップカバー102が閉位置にあってフロントカバー103が閉じられる場合、トップパネル36は、閉じられる過程のフロントカバー103によって、回動トップフレーム35に対して移動させられる。
【選択図】図4
特許請求の範囲【請求項１】
装置本体と、
前記装置本体の第１面を開閉可能に覆う第１のカバーユニットと、
前記第１面と交差する第２面を開閉可能に覆う第２のカバーユニットと
を有し、
前記第１のカバーユニットは、第１の基部と、
前記第１の基部に対して移動自在に支持され、前記第１面を覆う第１のカバー部材とを有し、
前記第１のカバーユニットが閉位置にあって前記第２のカバーユニットが閉じられる場合、前記第１のカバー部材は、閉じられる過程の前記第２のカバーユニットによって、前記第１の基部に対して移動させられることを特徴とする画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
前記第２のカバーユニットは、
前記第１のカバーユニットが閉位置にあって、前記第２のカバーユニットが閉じられる場合、閉じられる過程で前記第１のカバー部材と当接し、前記第１の基部に対して前記第１のカバー部材を移動させる第１の当接部と、
前記第２のカバーユニットが閉位置にあって、前記第１のカバーユニットが閉じられる場合、閉じられる過程で前記第１のカバー部材と当接し、前記第１の基部に対して前記第１のカバー部材を移動させる第２の当接部と
を有することを特徴とする請求項１記載の画像形成装置。
【請求項３】
前記第１の基部は、前記装置本体と係合して前記第１のカバーユニットを閉位置に留める第１の係合部を有し、
前記第２のカバーユニットは、前記第１のカバーユニットが前記閉位置にあるとき、前記第２のカバーユニットが閉じられる過程において、前記第１の基部に対して離間した状態を維持することを特徴とする請求項１又は２記載の画像形成装置。
【請求項４】
前記第２のカバーユニットは、前記装置本体と係合して前記第２のカバーユニットを閉位置に留める第２の係合部を有し、
前記第１のカバーユニットが閉位置にあって、前記第２のカバーユニットが閉じられる場合、前記第１の当接部は、前記第２のカバーユニットが閉位置に至る前に前記第１のカバー部材と当接することを特徴とする請求項２記載の画像形成装置。
【請求項５】
前記第１の基部は、前記装置本体によって第１の回動軸回りに回動自在に保持され、
前記第１のカバーユニットは、前記第１の基部に対して前記第１のカバーユニットを前記第１の回動軸から離間する方向に付勢する付勢部材を有することを特徴とする請求項１又は２記載の画像形成装置。
【請求項６】
前記第２のカバーユニットは、第２の基部と、
前記第２の基部に固定された第２のカバー部材と
を有し、前記第１の当接部と前記第２の当接部とが前記第２のカバー部材に配備されていることを特徴とする請求項２記載の画像形成装置。
【請求項７】
前記第２の基部は、前記装置本体によって第２の回動軸回りに回動自在に保持されていることを特徴とする請求項６記載の画像形成装置。
【請求項８】
前記第２の当接部は、前記第２のカバーユニットが閉じる際の周方向に対して回動中心側に傾斜した傾斜面を有することを特徴とする請求項２記載の画像形成装置。
【請求項９】
前記第１のカバー部材は、
前記第１のカバーユニットが閉じられた状態で、前記第２のカバーユニットが閉じられた場合に前記第２のカバーユニットと当接し、前記第１の基部に対して前記第１のカバー部材を移動させる第３の当接部と、
前記第２のカバーユニットが閉じられた状態で、前記第１のカバーユニットが閉じられた場合に前記第２のカバーユニットと当接し、前記第１の基部に対して前記第１のカバー部材を移動させる第４の当接部と
を有することを特徴とする請求項１記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は画像形成装置に関し、特に複数の開閉可能なカバーを備えた画像形成装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、第１のカバーユニットと第２のカバーユニットとが装置本体に対して開閉自在に設けられた画像形成装置が公知である（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１１８８７３号公報（第７頁、図４）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これらの画像形成装置では、製造誤差や経時的なずれ等により、両カバーユニットの相対的な位置関係が変化し、一方のカバーユニットが閉じている場合に、他方のカバーユニットを適切に閉じることが困難になるといった問題があった。
【課題を解決するための手段】
【０００５】
本発明による画像形成装置は、装置本体と、前記装置本体の第１面を開閉可能に覆う第１のカバーユニットと、前記第１面と交差する第２面を開閉可能に覆う第２のカバーユニットとを有し、
前記第１のカバーユニットは、第１の基部と、前記第１の基部に対して移動自在に支持され、前記第１面を覆う第の１カバー部材とを有し、
前記第１のカバーユニットが閉位置にあって前記第２のカバーユニットが閉じられる場合、前記第１のカバー部材は、閉じられる過程の前記第２のカバーユニットによって、前記第１の基部に対して移動させられることを特徴とする。
【発明の効果】
【０００６】
本発明によれば、製造誤差や経時的なずれ等に拘わらず、第１のカバーユニットと第２のカバーユニットの相対的な位置関係を一定に保つことができ、これらの開閉動作を常に良好な状態に維持することが出来る。
【図面の簡単な説明】
【０００７】

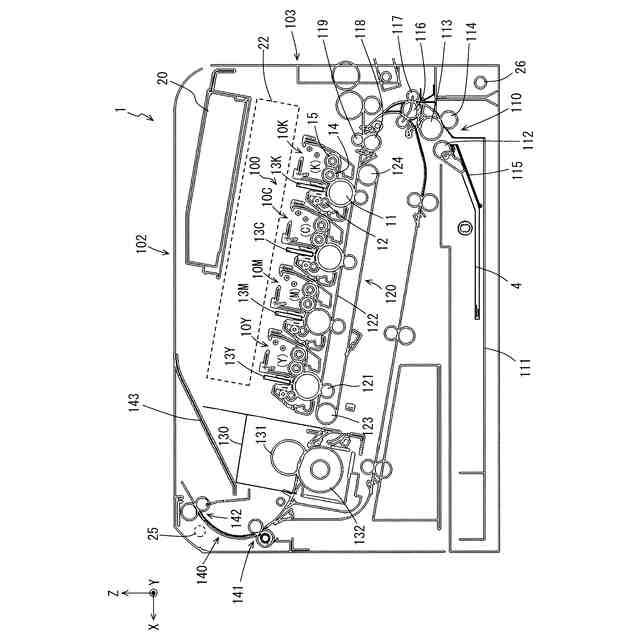

本発明による実施の形態１の画像形成装置の内部構成を示す構成図である。

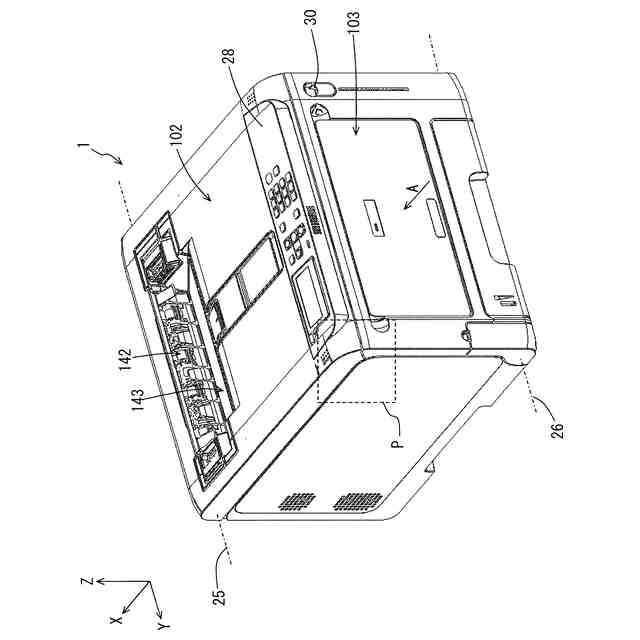

画像形成装置のトップカバー及びフロントカバーがそれぞれ閉じた閉位置にある状態を示す外観斜視図である。

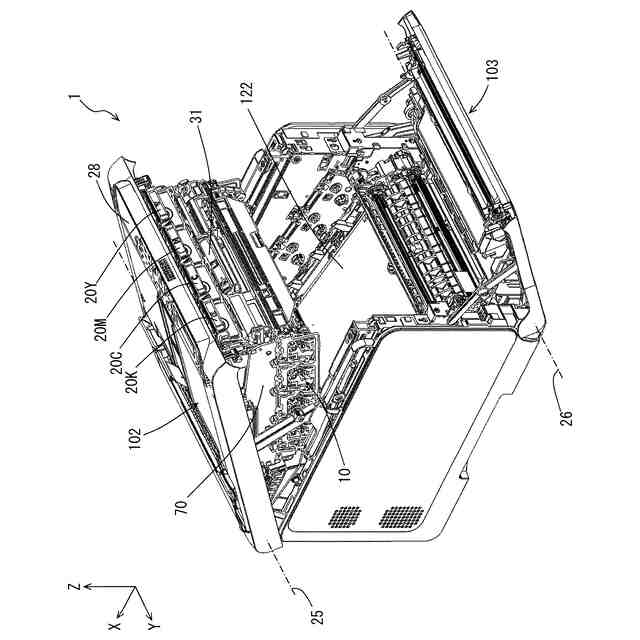

画像形成装置のトップカバー及びフロントカバーがそれぞれ開いた開位置にある状態を示す外観斜視図である。

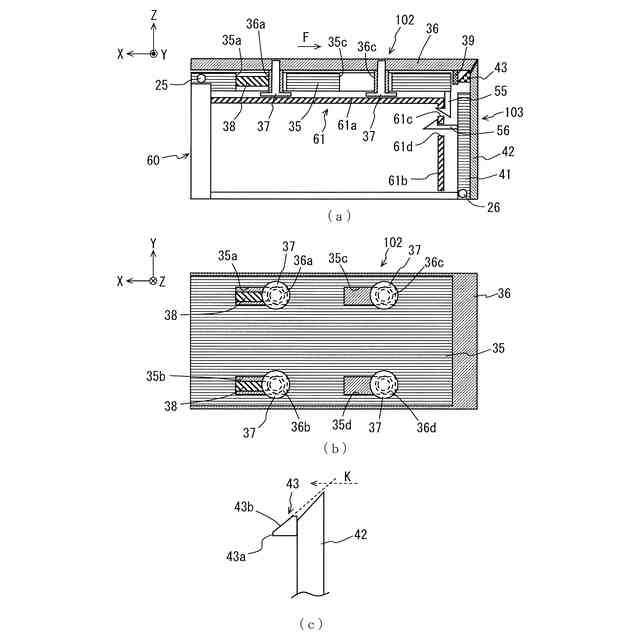

画像形成装置の本発明に係る要部構成を示す要部構成図で、（ａ）はトップカバー及びフロントカバーが共に閉じた閉位置にある画像形成装置をＹ方向のプラス側からみた図であり、（ｂ）は、Ｚ方向のマイナス側からみた下面図であり、（ｃ）は、フロントパネルの先端部の部分拡大図である。

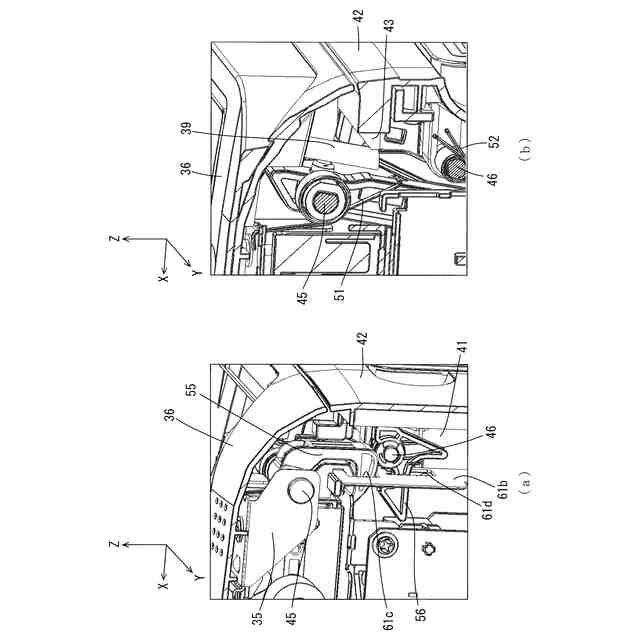

（ａ）は、図２の点線囲み部分Ｐの部分拡大図であり、内部構成を明示するために一部の構成部材を除いた状態で示し、（ｂ）は、同じく図２の点線囲み部分の部分拡大図であり、内部構成を明示するため（ａ）よりも更に一部の構成部材を除いた状態で示している。
（ａ）は、例えば図３に示すトップカバーの、先端部を斜め下方からみた部分拡大図であり、（ｂ）は、図３に示すフロントカバーの先端部を同方向からみた部分拡大図である。但し、（ａ）では、内部構成が視認できるように、トナーカートリッジ等を除いている。

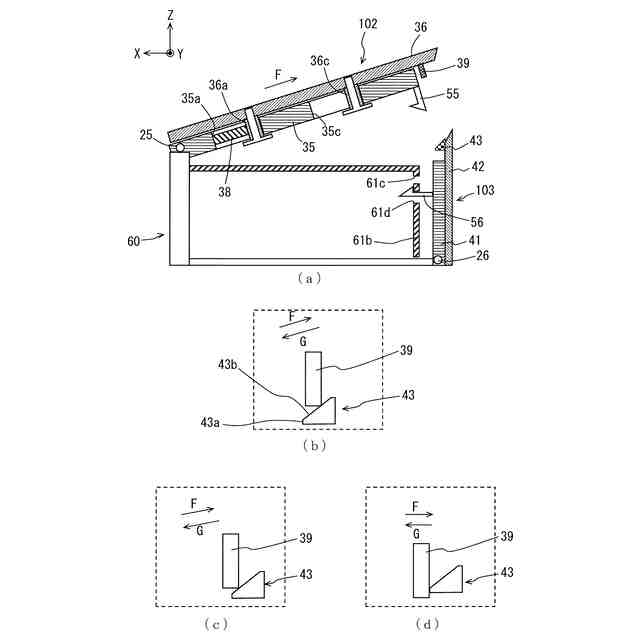

（ａ）はトップカバーが開位置にあってフロントカバーが閉位置にある状態を示し、（ｂ）、（ｃ）はトップカバーが閉じる過程での位置決め当接部材と位置決め規制部材の位置関係を示し、（ｄ）は、トップカバーが閉位置に至った時の位置決め当接部材と位置決め規制部材の位置関係を示している。

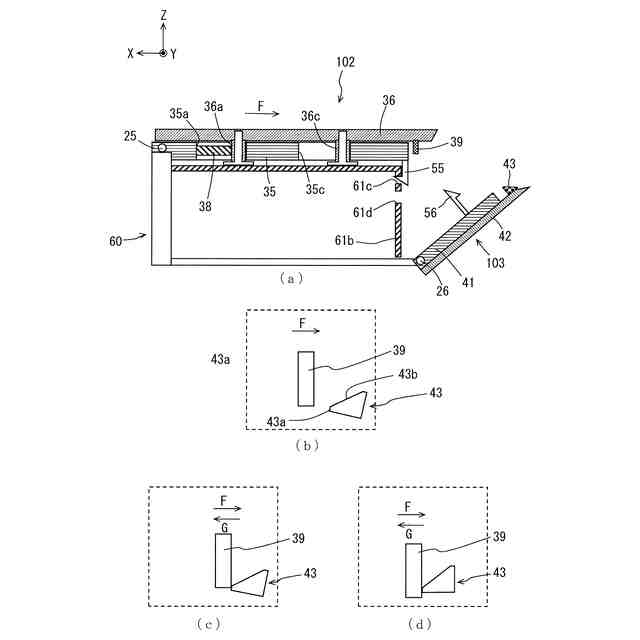

（ａ）はフロントカバーが開位置にあってトップカバーが閉位置にある状態を示し、（ｂ）、（ｃ）はフロントカバーが閉じる過程での位置決め当接部材と位置決め規制部材の位置関係を示し、（ｄ）は、フロントカバーが閉位置に至った時の位置決め当接部材と位置決め規制部材の位置関係を示している。

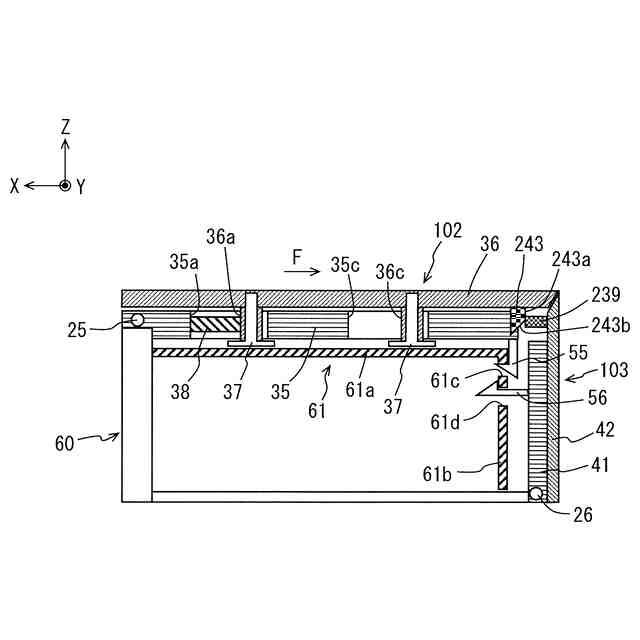

本実施の形態１の変形例１の要部構成を示す要部構成図である。
【発明を実施するための形態】
【０００８】
実施の形態１．
図１は、本発明による画像形成装置１の内部構成を示す構成図である。画像形成装置１は、電子写真法を用いてカラー画像を形成するプリンタである。
【０００９】
図１に示すように、画像形成装置１は、記録媒体としての記録用紙４を供給する媒体供給部１１０と、トナー像（現像剤像）を形成する画像形成部１００と、画像形成部１００で形成したトナー像を記録用紙４に転写する転写ユニット１２０と、トナー像を記録用紙４に定着する定着装置１３０と、記録用紙４を排出する媒体排出部１４０とを備える。
【００１０】
媒体供給部１１０は、給紙トレイ１１１に収容された記録用紙４に当接するように配置されたピックアップローラ１１２と、ピックアップローラ１１２に隣接して配置されたフィードローラ１１３と、フィードローラ１１３に対向するように配置されたリタードローラ１１４とを有する。
（【００１１】以降は省略されています）
