公開番号2025071992
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182464
出願日2023-10-24
発明の名称ドラムユニットおよび画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250430BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】電気的接触面を本体電極に対して精度よく位置決めできるドラムユニットおよび画像形成装置を提供する。

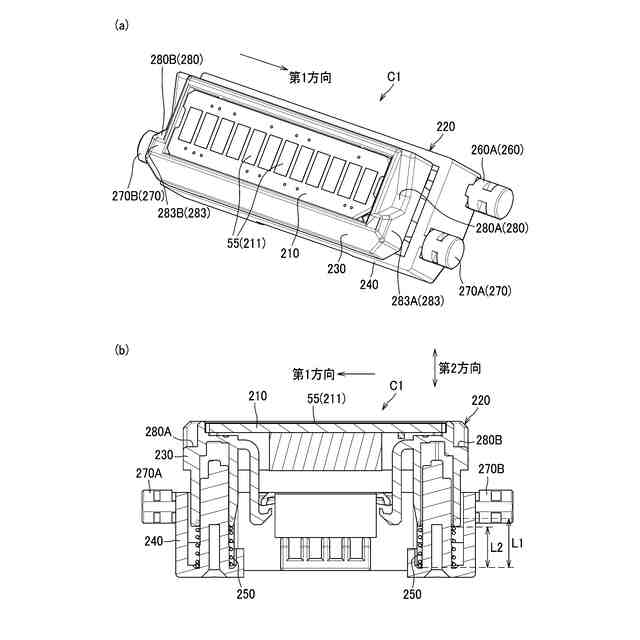

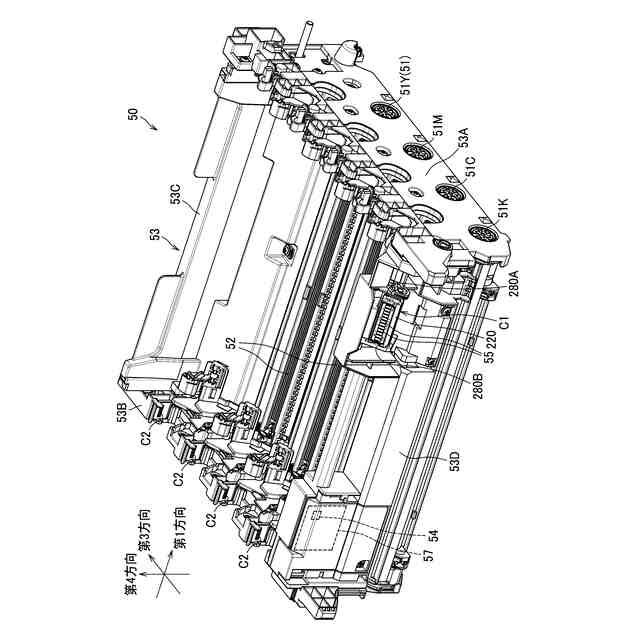

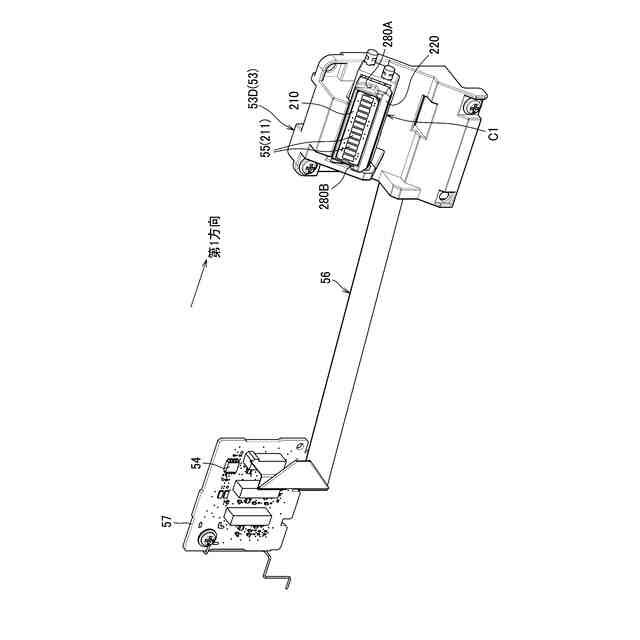

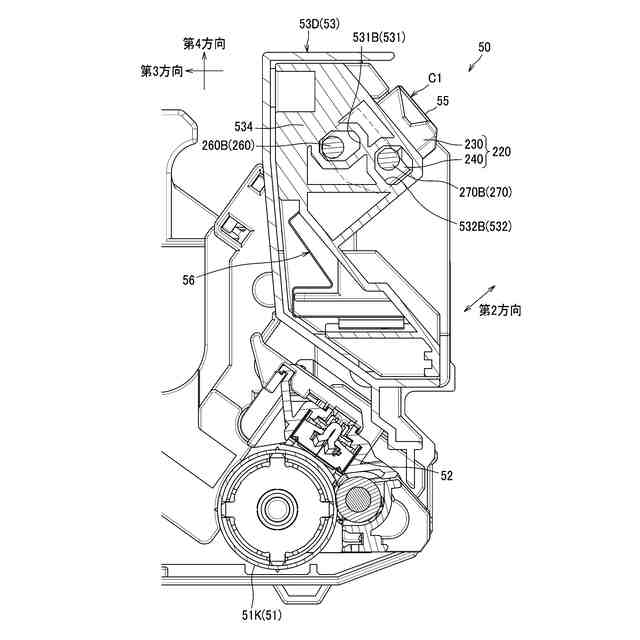

【解決手段】画像形成装置の装置本体に着脱可能なドラムユニット50であって、感光ドラム51と、感光ドラム51を保持するドラムフレーム53と、ドラムメモリ54と、ドラムメモリ54と電気的に接続され、ドラムユニット50が装置本体に装着された状態で装置本体の本体電極と接触する電気的接触面55と、ドラムフレーム53に移動可能に保持されるとともに、電気的接触面55を保持するホルダ220とを備える。ホルダ220は、電気的接触面55の第1方向における一方に位置し、ドラムユニット50が装置本体に装着された状態で装置本体の第1本体突起が嵌る第1溝280Aと、電気的接触面55の第1方向における他方に位置し、ドラムユニット50が装置本体に装着された状態で装置本体の第2本体突起が嵌る第2溝280Bとを有する。

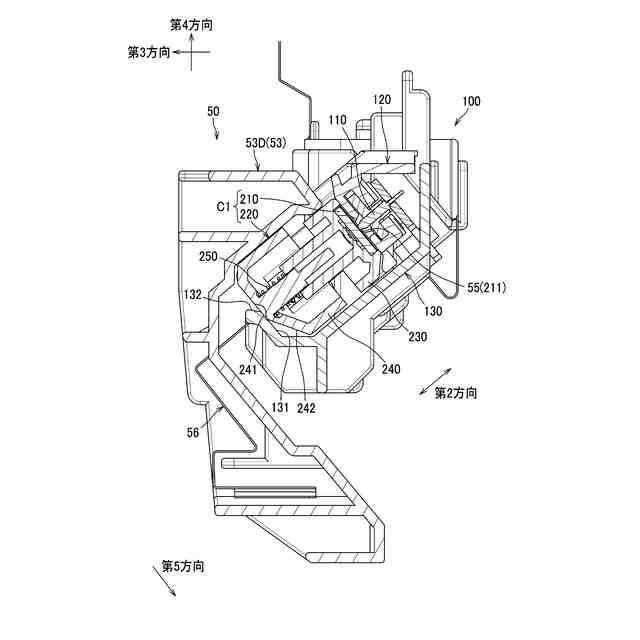

【選択図】図2
特許請求の範囲【請求項１】
画像形成装置の装置本体に着脱可能なドラムユニットであって、
第１方向に延びる第１軸について回転可能な第１感光ドラムと、
前記第１感光ドラムを保持するフレームと、
前記ドラムユニットに関する情報を記憶する記憶媒体と、
前記記憶媒体と電気的に接続された電気的接触面であって、前記ドラムユニットが前記装置本体に装着された状態で前記装置本体の本体電極と電気的に接触する電気的接触面と、
前記フレームに移動可能に保持されるホルダであって、前記電気的接触面を保持するホルダと、を備え、
前記ホルダは、
前記電気的接触面の前記第１方向における一方に位置する第１溝であって、前記ドラムユニットが前記装置本体に装着された状態で前記装置本体の第１本体突起が嵌る第１溝と、
前記電気的接触面の前記第１方向における他方に位置する第２溝であって、前記ドラムユニットが前記装置本体に装着された状態で前記装置本体の第２本体突起が嵌る第２溝と、を有することを特徴とするドラムユニット。
続きを表示（約 1,200 文字）【請求項２】
前記ホルダは、前記フレームに対して前記第１方向に移動可能であることを特徴とする請求項１に記載のドラムユニット。
【請求項３】
前記電気的接触面は、前記第１溝に前記第１本体突起が嵌り、前記第２溝に前記第２本体突起が嵌った状態で、前記本体電極と接触することを特徴とする請求項１に記載のドラムユニット。
【請求項４】
前記ホルダは、前記フレームに対して前記電気的接触面と交差する第２方向に移動可能であることを特徴とする請求項１に記載のドラムユニット。
【請求項５】
前記ホルダは、
前記電気的接触面を保持する第１ホルダと、
前記第１ホルダを前記第２方向に移動可能に保持する第２ホルダと、
前記第１ホルダと前記第２ホルダとの間に位置するバネであって、前記第１溝に前記第１本体突起が嵌り、前記第２溝に前記第２本体突起が嵌った状態で、前記第１ホルダを前記本体電極に向けて付勢するバネと、を備えることを特徴とする請求項４に記載のドラムユニット。
【請求項６】
前記バネは、前記第２方向における長さが第１長さとなる第１状態と、前記第２方向における長さが前記第１長さよりも短い第２長さとなる第２状態と、に弾性変形可能であり、
前記バネは、前記第１溝に前記第１本体突起が嵌り、前記第２溝に前記第２本体突起が嵌った状態で、前記第２状態となることを特徴とする請求項５に記載のドラムユニット。
【請求項７】
前記ホルダは、
前記ドラムユニットが前記装置本体に装着される間に、前記第１本体突起と接触する第１突起と、
前記ドラムユニットが前記装置本体に装着される間に、前記第２本体突起と接触する第２突起と、を有し、
前記電気的接触面は、前記第１突起が前記第１本体突起と接触し、前記第２突起が前記第２本体突起と接触した場合に、前記本体電極から離間する方向に移動することを特徴とする請求項１に記載のドラムユニット。
【請求項８】
前記ホルダは、前記第２ホルダから前記第１方向に延びる第１ボスを有し、
前記フレームは、前記第１ボスが入る第１穴を有し、
前記第１方向から見て、前記第１穴は、前記第１ボスよりも大きいことを特徴とする請求項５に記載のドラムユニット。
【請求項９】
前記ホルダは、前記ドラムユニットが前記装置本体から取り外される間に、前記電気的接触面と前記本体電極とが接触した状態で前記電気的接触面に対して回動することを特徴とする請求項５に記載のドラムユニット。
【請求項１０】
前記ホルダは、前記第２ホルダから前記第１方向に延びる第２ボスを有し、
前記フレームは、前記第２ボスが入る第２穴を有し、
前記第１方向から見て、前記第２穴は、前記第２ボスよりも大きいことを特徴とする請求項８に記載のドラムユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

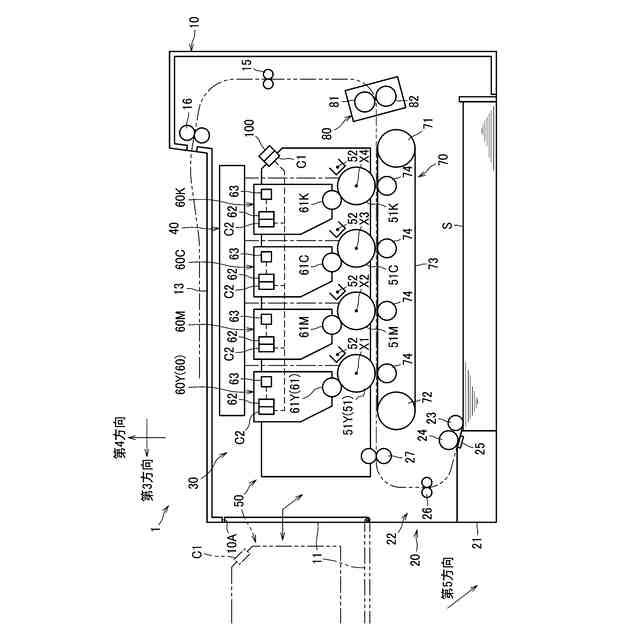

本開示は、ドラムユニットおよび画像形成装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、画像形成装置の装置本体に着脱可能なドラムユニットとして、感光ドラムと、電気的接触面を有する記憶媒体とを備えるものが知られている（特許文献１）。ドラムユニットの電気的接触面は、ドラムユニットが装置本体に装着された状態で、装置本体の本体電極に接触する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０２８３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ドラムユニットの電気的接触面を装置本体の本体電極に対して精度よく位置決めできないと、例えば、電気的接触面と本体電極との接触が安定しない可能性がある。
【０００５】
そこで、ドラムユニットの電気的接触面を装置本体の本体電極に対して精度よく位置決めできることが望まれる。
【課題を解決するための手段】
【０００６】
ドラムユニットは、画像形成装置の装置本体に着脱可能である。ドラムユニットは、第１感光ドラムと、フレームと、記憶媒体と、電気的接触面と、ホルダと、を備える。
第１感光ドラムは、第１方向に延びる第１軸について回転可能である。

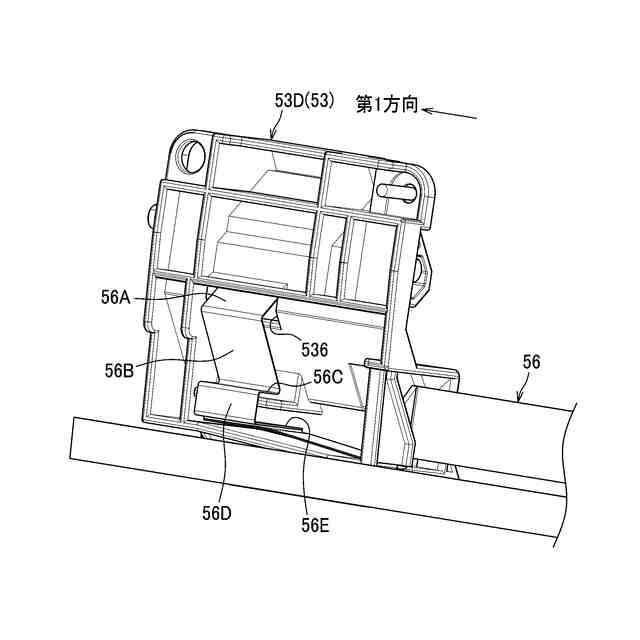

フレームは、第１感光ドラムを保持する。
記憶媒体は、ドラムユニットに関する情報を記憶する。

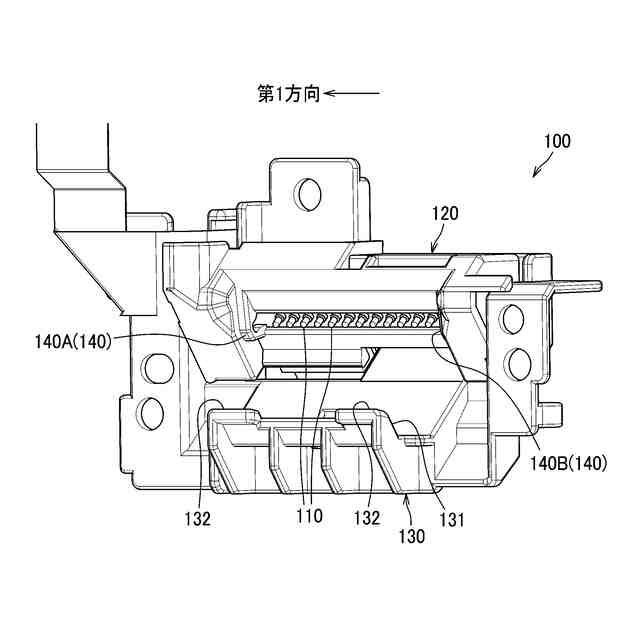

電気的接触面は、記憶媒体と電気的に接続される。電気的接触面は、ドラムユニットが装置本体に装着された状態で装置本体の本体電極と電気的に接触する。

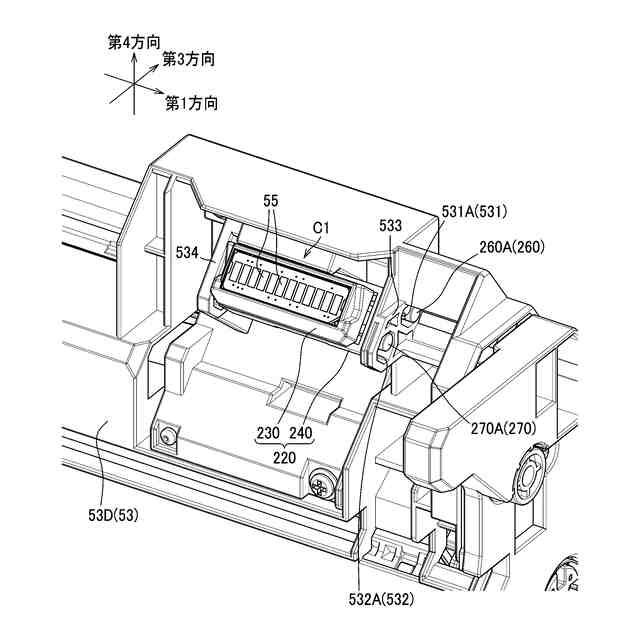

ホルダは、フレームに移動可能に保持される。ホルダは、電気的接触面を保持する。
ホルダは、第１溝と、第２溝と、を有する。
第１溝は、電気的接触面の第１方向における一方に位置する。第１溝は、ドラムユニットが装置本体に装着された状態で装置本体の第１本体突起が嵌る。
第２溝は、電気的接触面の第１方向における他方に位置する。第２溝は、ドラムユニットが装置本体に装着された状態で装置本体の第２本体突起が嵌る。
【０００７】
ホルダが、第１溝と、第２溝とを有することで、ドラムユニットの電気的接触面を装置本体の本体電極に対して精度よく位置決めできる。
【０００８】
ホルダは、フレームに対して第１方向に移動可能であってもよい。
【０００９】
電気的接触面は、第１溝に第１本体突起が嵌り、第２溝に第２本体突起が嵌った状態で、本体電極と接触する構成とできる。
【００１０】
ホルダは、フレームに対して電気的接触面と交差する第２方向に移動可能であってもよい。
（【００１１】以降は省略されています）
