公開番号2025070578
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181019
出願日2023-10-20
発明の名称半導体装置、モータシステム、車載機器、及び車両
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類H02H 7/122 20060101AFI20250424BHJP(電力の発電,変換,配電)
要約【課題】保護が必要な状態を複数の保護回路のうち少なくとも二つが検知した場合、どの検知がきっかけとなって他の検知に至ったのかを把握することができる半導体装置を提供する。

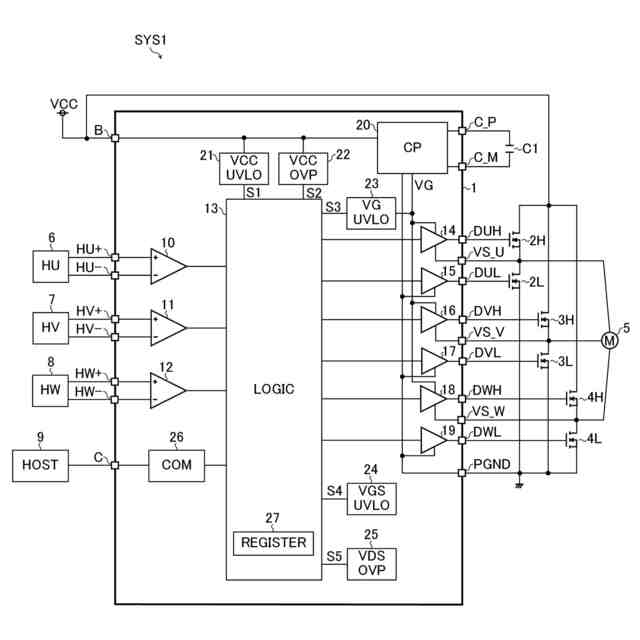

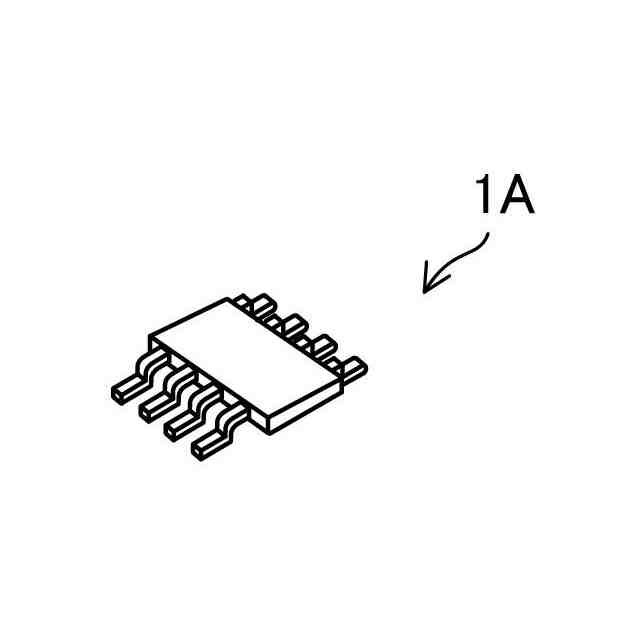

【解決手段】半導体装置(1)は、複数の保護回路(21～25)と、保護が必要な状態を検知した前記保護回路を特定する特定情報を記憶するように構成された記憶回路(27)と、を備える。前記特定情報は、順序情報を含む。前記順序情報は、複数の前記保護回路の検知順に関して少なくとも1番目に関する情報を含む。
【選択図】図1
特許請求の範囲【請求項１】
複数の保護回路と、
保護が必要な状態を検知した前記保護回路を特定する特定情報を記憶するように構成された記憶回路と、
を備え、
前記特定情報は、順序情報を含み、

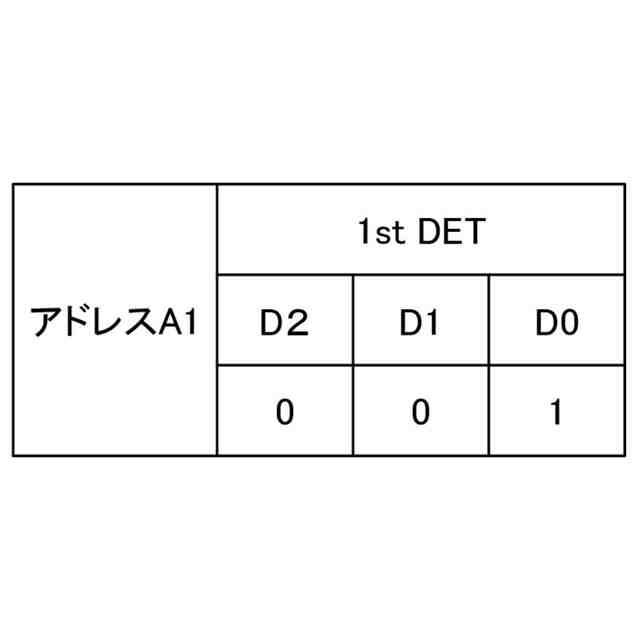

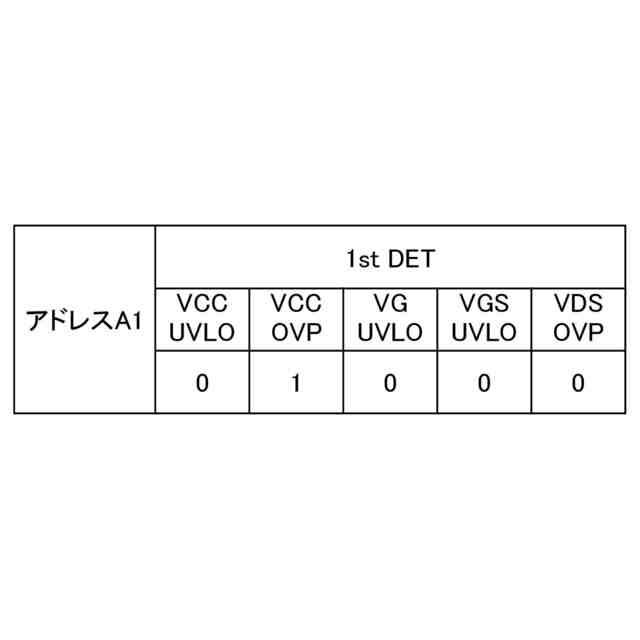

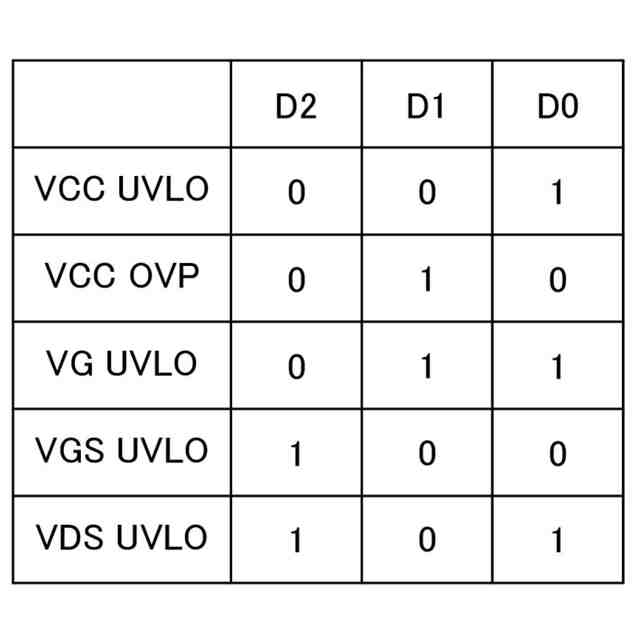

前記順序情報は、複数の前記保護回路の検知順に関して少なくとも１番目に関する情報を含む、半導体装置。
続きを表示（約 580 文字）【請求項２】
前記順序情報は、前記１番目に関する情報である、請求項１に記載の半導体装置。
【請求項３】
前記順序情報は、全ての順番に関する情報を含む、請求項１に記載の半導体装置。
【請求項４】

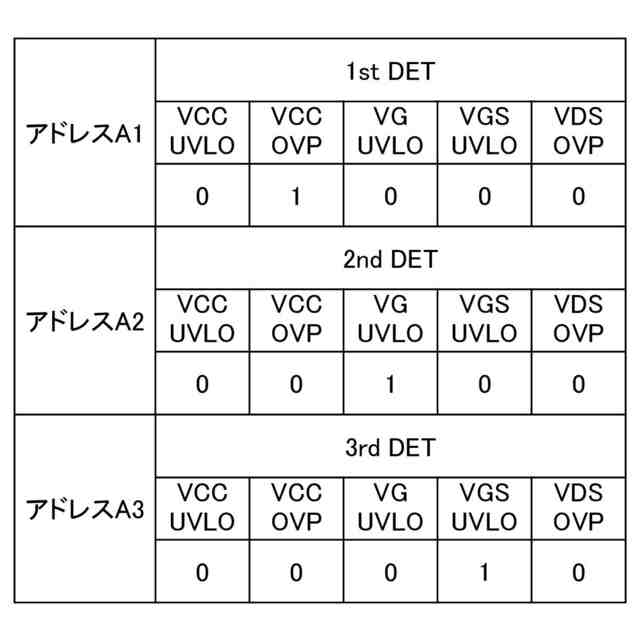

前記記憶回路は、前記全ての順番に関する情報を、順番毎に異なるアドレスに記憶するように構成されている、請求項３に記載の半導体装置。
【請求項５】
前記順序情報は、保護が必要な状態を検知した前記保護回路に関する情報である、請求項１～４のいずれか一項に記載の半導体装置。
【請求項６】
前記半導体装置の外部に配置される外部装置に前記特定情報を送信し、前記外部装置から前記特定情報に基づく指令を受信するように構成された通信回路を備える、請求項１に記載の半導体装置。
【請求項７】
インバータを介してモータを駆動するように構成されたモータ駆動装置である、請求項１に記載の半導体装置。
【請求項８】
請求項７の半導体装置と、
前記インバータと、
前記モータと、
を備える、モータシステム。
【請求項９】
請求項８に記載のモータシステムを備える、車載機器。
【請求項１０】
請求項９に記載の車載機器を備える、車両。

発明の詳細な説明【技術分野】
【０００１】
本明細書中に開示されている発明は、半導体装置、モータシステム、車載機器、及び車両に関する。
続きを表示（約 860 文字）【背景技術】
【０００２】
従来、複数の保護回路を備える半導体集積回路装置が種々開発されている（例えば特許文献１参照）。
【０００３】
複数の保護回路それぞれは、例えば、保護が必要な状態を検知していないとき（異常未検出時）にローレベルとなり、保護が必要な状態を検知しているとき（異常検出時）にハイレベルとなる保護信号を出力する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－６５０４０号公報
【０００５】
［概要］

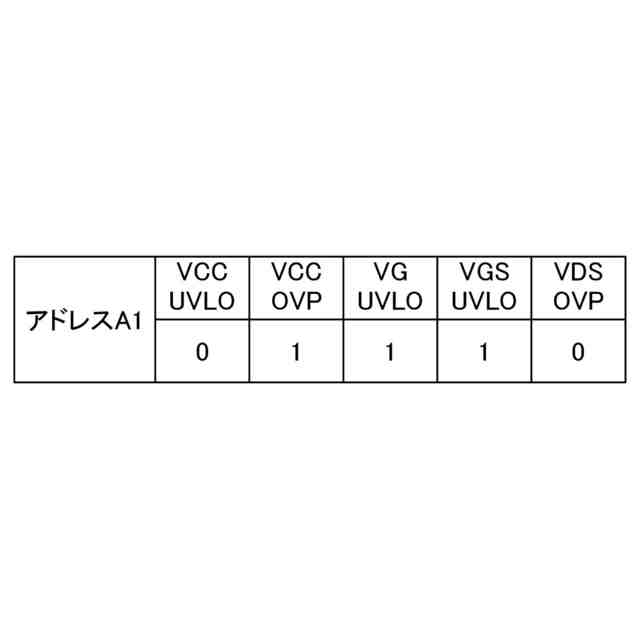

複数の保護回路それぞれから出力される複数の保護信号は、例えばレジスタに格納（記憶）される。レジスタに格納されたデータは、例えば半導体集積回路装置に不具合が生じたときに不具合の原因を特定するために利用される。
【０００６】
しかしながら、保護が必要な状態を複数の保護回路のうち少なくとも二つが検知した場合、どの検知がきっかけとなって他の検知に至ったのかが分からないという問題がある。
【０００７】
本明細書中に開示されている半導体装置は、複数の保護回路と、保護が必要な状態を検知した前記保護回路を特定する特定情報を記憶するように構成された記憶回路と、を備える。前記特定情報は、順序情報を含む。前記順序情報は、複数の前記保護回路の検知順に関して少なくとも１番目に関する情報を含む。
【０００８】
本明細書中に開示されているモータシステムは、上記構成の半導体装置と、インバータと、モータと、を備える。前記半導体装置は、前記インバータを介して前記モータを駆動するように構成されたモータ駆動装置である。
【０００９】
本明細書中に開示されている車載機器は、上記構成のモータシステムを備える。
【００１０】
本明細書中に開示されている車両は、上記構成の車載機器を備える。
【図面の簡単な説明】
（【００１１】以降は省略されています）
