公開番号2025064381
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174091
出願日2023-10-06
発明の名称蓄電池システム
出願人株式会社ダイヘン
代理人個人,個人
主分類H02J 7/02 20160101AFI20250410BHJP(電力の発電,変換,配電)
要約【課題】簡易な構成で、各蓄電池の充電率を均一化させてから並列接続できる蓄電池システムを提供する。

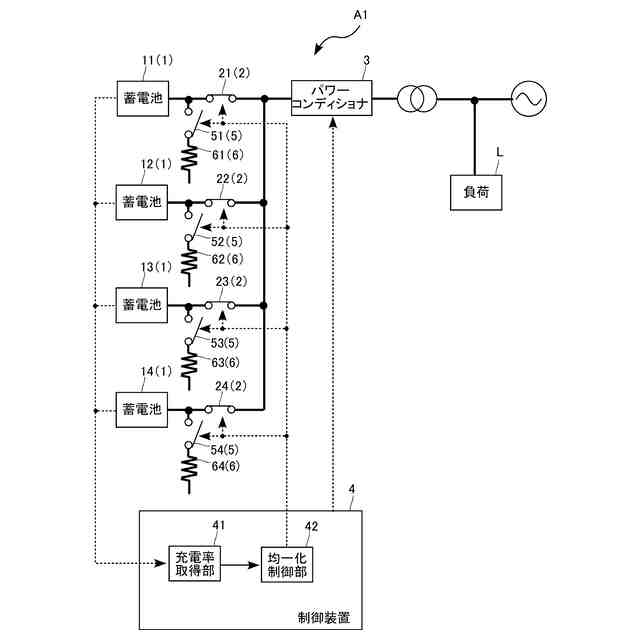

【解決手段】蓄電池システムA1において、複数の蓄電池1と、パワーコンディショナ3と、複数の蓄電池1のいずれかとパワーコンディショナ3との間に接続され、複数の蓄電池1を並列接続させるための複数の主スイッチ2と、各蓄電池1の充電率を均一化させるための充電率調整回路と、複数の主スイッチ2を閉路する前に各蓄電池1の充電率を均一化させるように、充電率調整回路を制御する制御装置4と、を備えた。充電率調整回路は、抵抗6と、抵抗6に直列接続された補助スイッチ5と、を有する直列回路を複数備え、各直列回路の一方の端子はそれぞれ、複数の蓄電池1のいずれかの第1端子に接続している。
【選択図】図1
特許請求の範囲【請求項１】
複数の蓄電池と、
パワーコンディショナと、
前記複数の蓄電池のいずれかと前記パワーコンディショナとの間に接続され、前記複数の蓄電池を並列接続させるための複数の主スイッチと、
前記各蓄電池の充電率を均一化させるための充電率調整回路と、
前記複数の主スイッチを閉路する前に前記各蓄電池の充電率を均一化させるように、前記充電率調整回路を制御する制御装置と、
を備え、
前記充電率調整回路は、抵抗と、前記抵抗に直列接続された補助スイッチと、を有する直列回路を複数備え、
前記各直列回路の一方の端子はそれぞれ、前記複数の蓄電池のいずれかの第１端子に接続している、
蓄電池システム。
続きを表示（約 600 文字）【請求項２】
前記各直列回路の他方の端子はそれぞれ、対応する蓄電池の第２端子に導通しており、
前記制御装置は、
前記各蓄電池の充電率、開放電圧、または出力電流の積算量である充電情報をそれぞれ取得する充電情報取得部と、
前記各蓄電池の前記充電情報が、最も小さい前記充電情報に応じた値になるまで、対応する各補助スイッチを閉路させる均一化制御部と、
を備えている、
請求項１に記載の蓄電池システム。
【請求項３】
前記各直列回路の他方の端子はそれぞれ、対応する蓄電池以外の蓄電池のいずれかの前記第１端子に接続しており、
前記制御装置は、
前記各蓄電池の充電率、開放電圧、または出力電流の積算量である充電情報をそれぞれ取得する充電情報取得部と、
前記各蓄電池の前記充電情報の差が所定値以内になるまで、前記複数の補助スイッチのすべてを閉路させる均一化制御部と、
を備えている、
請求項１に記載の蓄電池システム。
【請求項４】
前記各直列回路の他方の端子はそれぞれ、対応する蓄電池以外の蓄電池のいずれかの前記第１端子に接続しており、
前記制御装置は、所定時間の間、前記複数の補助スイッチのすべてを閉路させる均一化制御部を備えている、
請求項１に記載の蓄電池システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電池システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
並列接続された複数の蓄電池と、当該複数の蓄電池の充電および放電を行うパワーコンディショナと、を備える蓄電池システムがある。このような蓄電池システムにおいて、複数の蓄電池を並列接続するとき、各蓄電池の充電率などのバラツキを揃えてから接続する必要がある。なお、充電率は、ＳＯＣ（State Of Charge）とも呼ばれ、充電状態を示す指標であって、満充電時の容量に対する充電残量の割合を百分率で示したものである。充電率がバラついたまま並列接続すると、充電率の高い蓄電池から低い蓄電池に電流が流れ、過電流が検出される場合がある。蓄電池ごとに例えば直流電源を接続して補充電して各蓄電池の充電率を揃える方法は、作業に時間を要するという問題があった。
【０００３】
特許文献１には、この問題を解決できる電力貯蔵装置が開示されている。当該電力貯蔵装置は、各蓄電池列にチョッパを設けて並列接続する構成であり、チョッパによって各蓄電池列の電流等をバランスさせることで、各蓄電池列のＳＯＣのバラツキを抑制する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２７１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の電力貯蔵装置の場合、各蓄電池列にチョッパを設ける必要がある。したがって、当該電力貯蔵装置は、高価になり、また、チョッパを配置するためのスペースを必要とする。また、チョッパが故障すると、当該チョッパが接続された蓄電池列は、充放電動作ができなくなるので、各蓄電池列の充電率を均一化できなくなる。
【０００６】
本発明は、上記した事情のもとで考え出されたものであって、簡易な構成で、各蓄電池の充電率を均一化させてから並列接続できる蓄電池システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の側面によって提供される蓄電池システムは、複数の蓄電池と、パワーコンディショナと、前記複数の蓄電池のいずれかと前記パワーコンディショナとの間に接続され、前記複数の蓄電池を並列接続させるための複数の主スイッチと、前記各蓄電池の充電率を均一化させるための充電率調整回路と、前記複数の主スイッチを閉路する前に前記各蓄電池の充電率を均一化させるように、前記充電率調整回路を制御する制御装置と、を備え、前記充電率調整回路は、抵抗と、前記抵抗に直列接続された補助スイッチと、を有する直列回路を複数備え、前記各直列回路の一方の端子はそれぞれ、前記複数の蓄電池のいずれかの第１端子に接続している。
【０００８】

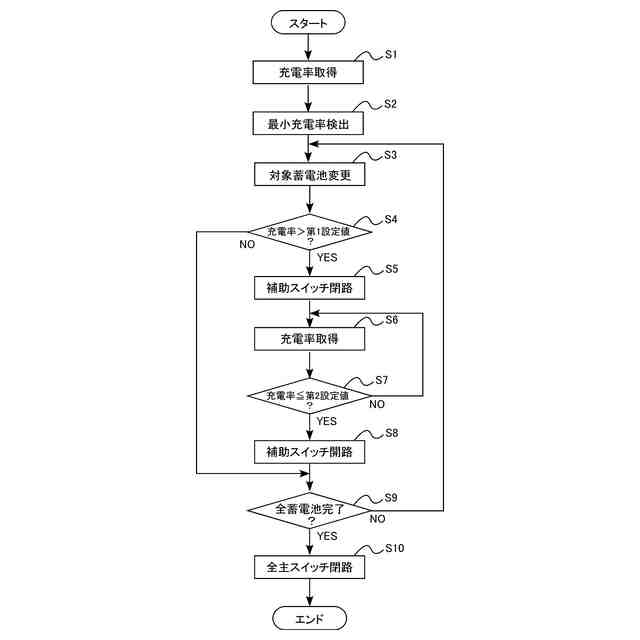

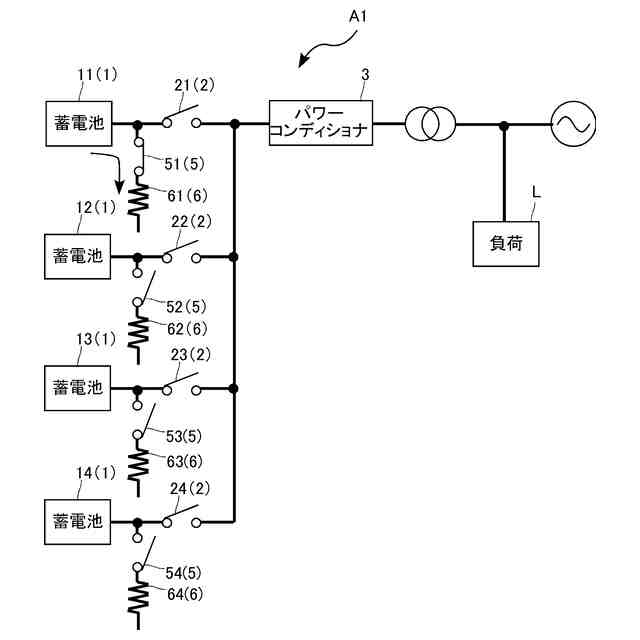

本発明の好ましい実施の形態においては、前記各直列回路の他方の端子はそれぞれ、対応する蓄電池の第２端子に導通しており、前記制御装置は、前記各蓄電池の充電率、開放電圧、または出力電流の積算量である充電情報をそれぞれ取得する充電情報取得部と、前記各蓄電池の前記充電情報が、最も小さい前記充電情報に応じた値になるまで、対応する各補助スイッチを閉路させる均一化制御部と、を備えている。
【０００９】

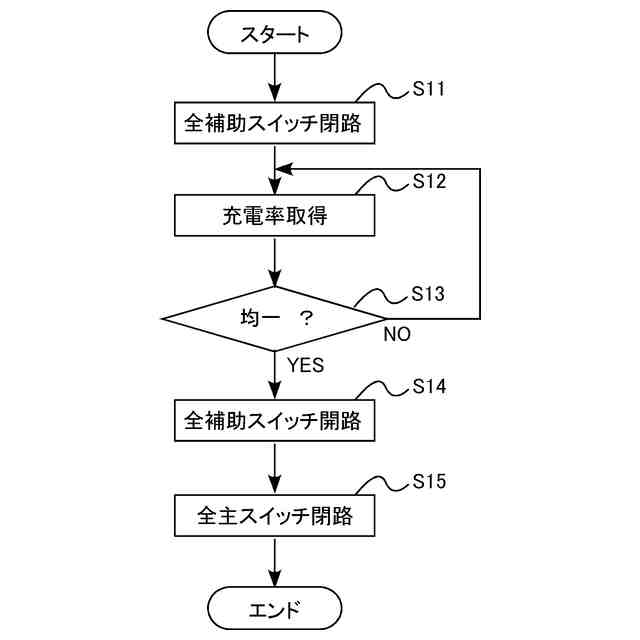

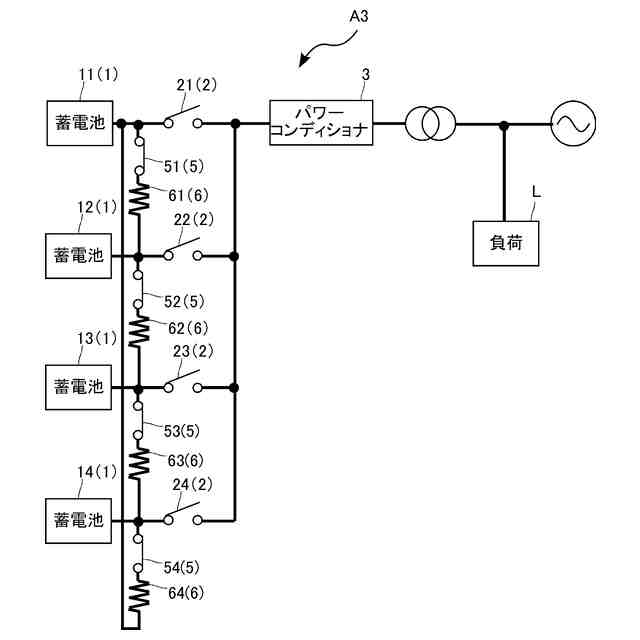

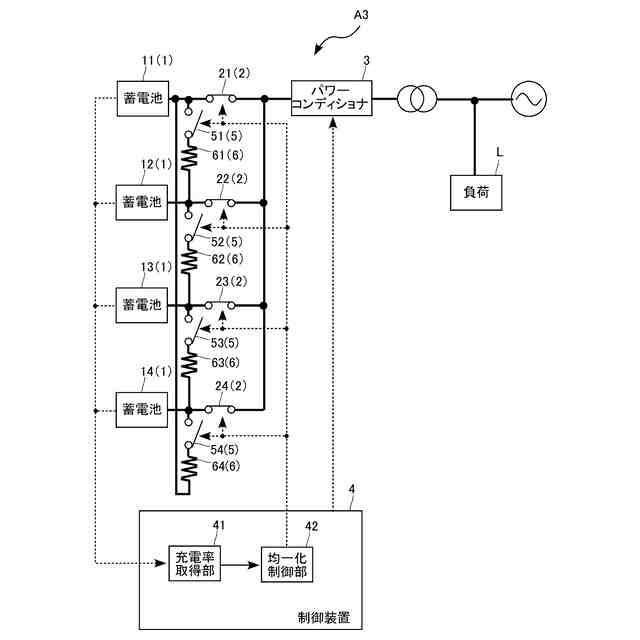

本発明の好ましい実施の形態においては、前記各直列回路の他方の端子はそれぞれ、対応する蓄電池以外の蓄電池のいずれかの前記第１端子に接続しており、前記制御装置は、前記各蓄電池の充電率、開放電圧、または出力電流の積算量である充電情報をそれぞれ取得する充電情報取得部と、前記各蓄電池の前記充電情報の差が所定値以内になるまで、前記複数の補助スイッチのすべてを閉路させる均一化制御部と、を備えている。
【００１０】

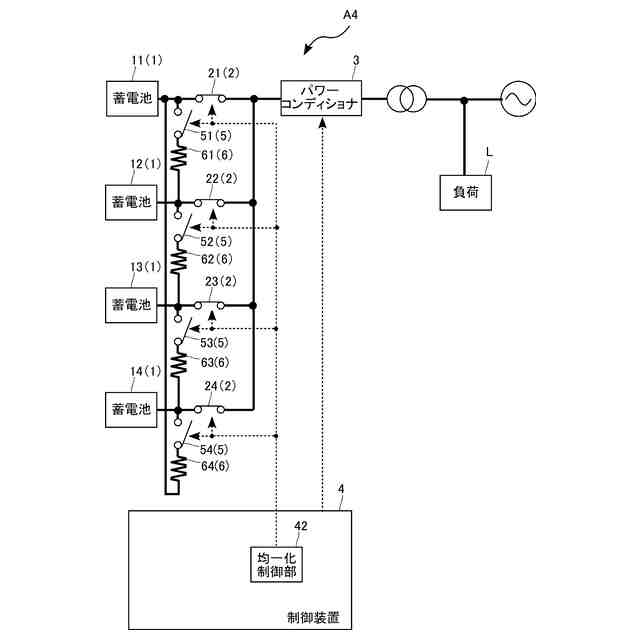

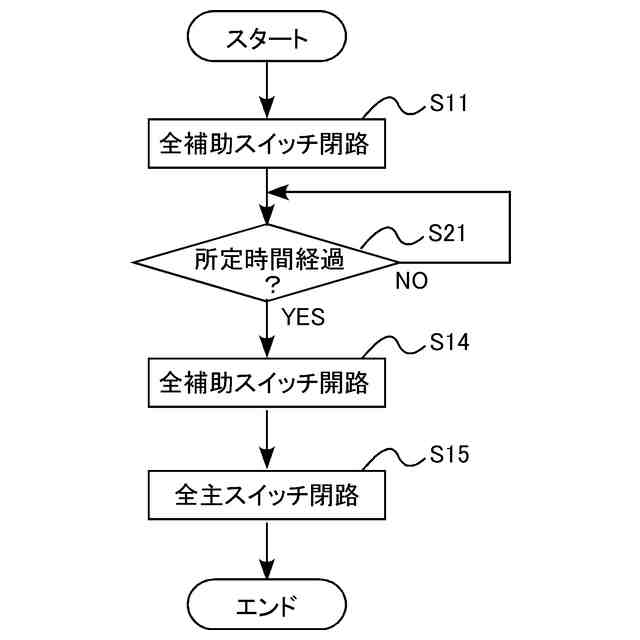

本発明の好ましい実施の形態においては、前記各直列回路の他方の端子はそれぞれ、対応する蓄電池以外の蓄電池のいずれかの前記第１端子に接続しており、前記制御装置は、所定時間の間、前記複数の補助スイッチのすべてを閉路させる均一化制御部を備えている。
【発明の効果】
（【００１１】以降は省略されています）
