公開番号2025083054
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196718
出願日2023-11-20
発明の名称移動体、及び誘導線検出装置
出願人株式会社ダイヘン
代理人個人,個人
主分類G05D 1/243 20240101AFI20250523BHJP(制御;調整)
要約【課題】誘導線をより適切に検出することができる誘導線検出装置を提供する。
【解決手段】誘導線検出装置2は、床面の誘導線に応じて移動する移動体1の前方の撮影画像を取得する画像取得部11と、撮影画像を上方から見た撮影画像に変換する画像変換部12と、グレースケール変換に用いられるパラメータを設定する設定部14と、パラメータを用いて、基準色からの色の違いが大きくなるほど、基準色の画素の値との差がより大きくなるように撮影画像をグレースケール変換するグレースケール変換部15と、画像変換部12、及びグレースケール変換部15による変換の行われた撮影画像において誘導線を検出する検出部16とを備え、設定部14は、撮影画像を用いてパラメータを設定する。このような構成により、パラメータを設定することによって、より安定して誘導線を検出することができる。
【選択図】図1
特許請求の範囲【請求項１】
床面に設けられた視覚的に認識可能な誘導線に応じて移動する移動体の前方を撮影した撮影画像を取得する画像取得部と、
前記撮影画像を上方から見た撮影画像に画像変換する画像変換部と、
前記撮影画像をグレースケール変換する際に用いられる、誘導線の色である基準色に関する１または複数のパラメータを設定する設定部と、
前記設定部によって設定された１または複数のパラメータを用いて、誘導線の色である基準色からの色の違いが大きくなるほど、当該基準色の画素の値との差がより大きくなるように前記撮影画像をグレースケール変換するグレースケール変換部と、
前記画像変換部による画像変換、及び前記グレースケール変換部によるグレースケール変換の行われた撮影画像において誘導線を検出する検出部と、を備え、
前記設定部は、前記撮影画像を用いて１または複数のパラメータを設定する、誘導線検出装置。
続きを表示（約 740 文字）【請求項２】
前記１または複数のパラメータは、複数のパラメータであり、
前記複数のパラメータには、色空間の座標軸ごとに、基準色の座標値である基準値、基準値に関する範囲である基準範囲、基準値から基準範囲以上離れた座標値のスコアである下限スコアがそれぞれ含まれる、請求項１記載の誘導線検出装置。
【請求項３】
前記設定部は、前記１または複数のパラメータに基づいて検出された誘導線に対応する、前記画像変換部による画像変換、及び前記グレースケール変換部によるグレースケール変換の行われた撮影画像上のピクセルの値が、基準色に対応する値により近くなるように、１または複数のパラメータを設定する、請求項１記載の誘導線検出装置。
【請求項４】
前記設定部は、前記移動体が移動を開始するごとに、前記１または複数のパラメータを設定する、請求項１から請求項３のいずれか記載の誘導線検出装置。
【請求項５】
前記設定部は、さらに、所定の時間ごとに、前記１または複数のパラメータを設定する、請求項４記載の誘導線検出装置。
【請求項６】
前記検出部は、検出した誘導線を、前記移動体を中心として所定の角度だけ回転させた範囲内、及び検出した誘導線を、所定の距離だけ平行移動させた範囲内において新たな誘導線の検出を行う、請求項１から請求項３のいずれか記載の誘導線検出装置。
【請求項７】
請求項１から請求項３のいずれか記載の誘導線検出装置と、
前記移動体を移動させる移動機構と、
前記検出部によって検出された誘導線に応じて前記移動体が移動するように前記移動機構を制御する移動制御部と、を備えた移動体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床面に設けられた視覚的に認識可能な誘導線を検出する誘導線検出装置、及びその検出された誘導線を用いて移動する移動体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、工場などにおいて、床面に設けられた誘導線を検出し、その検出した誘導線に沿って移動体を移動させることが行われている。なお、関連する技術として、道路の撮影画像の輝度勾配ベクトルを算出し、その輝度勾配ベクトルを用いて道路上の区画線を検出することが行われている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０２１１０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、輝度を用いた場合には、朝と夕方などにおける採光が変化したときや、誘導線とその周囲との輝度の差が小さいときなどに、撮影画像において目的とする誘導線を安定して検出することが難しくなるという問題がある。
【０００５】
本発明は、上記課題を解決するためになされたものであり、移動体が移動を行う際に、より安定して誘導線を検出することができる誘導線検出装置、及びその検出された誘導線を用いて移動する移動体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一態様による誘導線検出装置は、床面に設けられた視覚的に認識可能な誘導線に応じて移動する移動体の前方を撮影した撮影画像を取得する画像取得部と、撮影画像を上方から見た撮影画像に画像変換する画像変換部と、撮影画像をグレースケール変換する際に用いられる、誘導線の色である基準色に関する１または複数のパラメータを設定する設定部と、設定部によって設定された１または複数のパラメータを用いて、誘導線の色である基準色からの色の違いが大きくなるほど、基準色の画素の値との差がより大きくなるように撮影画像をグレースケール変換するグレースケール変換部と、画像変換部による画像変換、及びグレースケール変換部によるグレースケール変換の行われた撮影画像において誘導線を検出する検出部と、を備え、設定部は、撮影画像を用いて１または複数のパラメータを設定する、ものである。
【発明の効果】
【０００７】
本発明の一態様による誘導線検出装置等によれば、移動体が移動を行う際に誘導線の色に関するパラメータを設定することにより、より安定して誘導線を検出することができるようになる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態による移動体の構成を示すブロック図

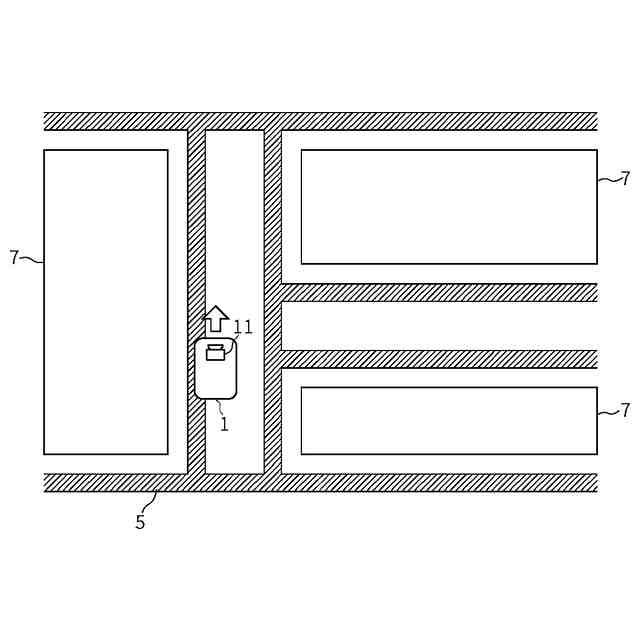

同実施の形態における移動体の移動領域を示す平面図

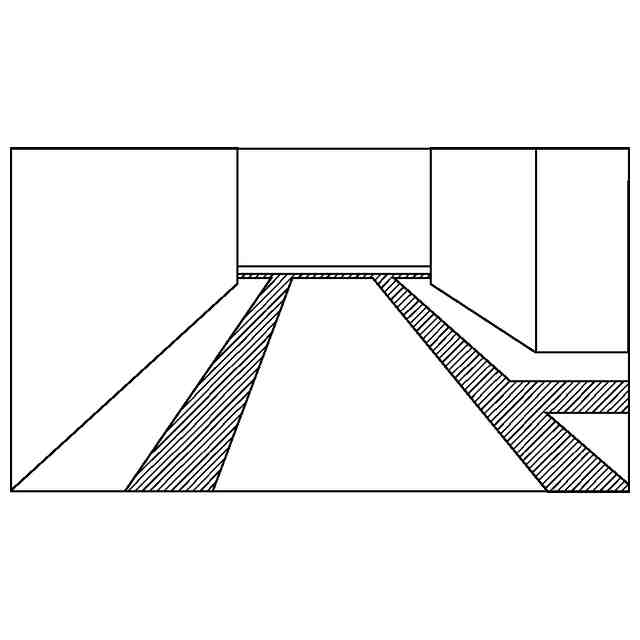

同実施の形態における撮影画像の一例を示す図

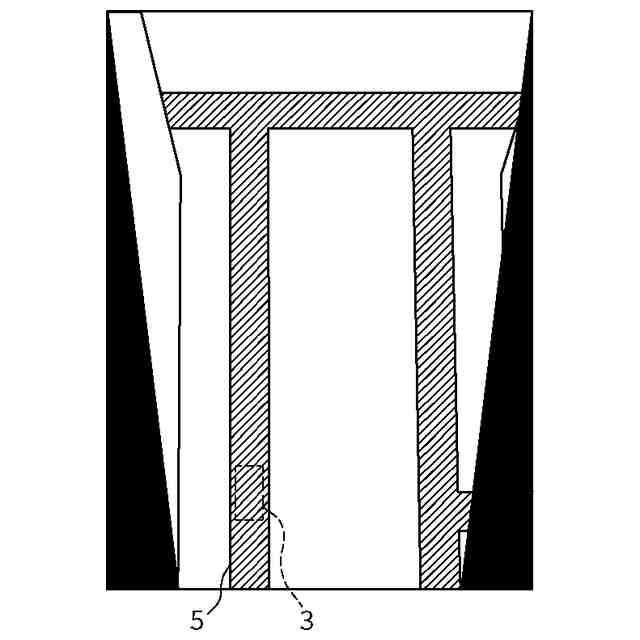

同実施の形態における平面画像の一例を示す図

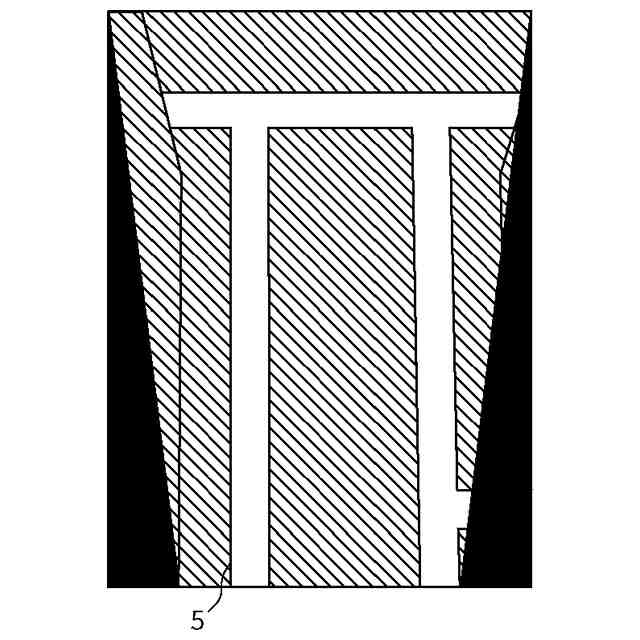

同実施の形態におけるグレースケール変換後の平面画像の一例を示す図

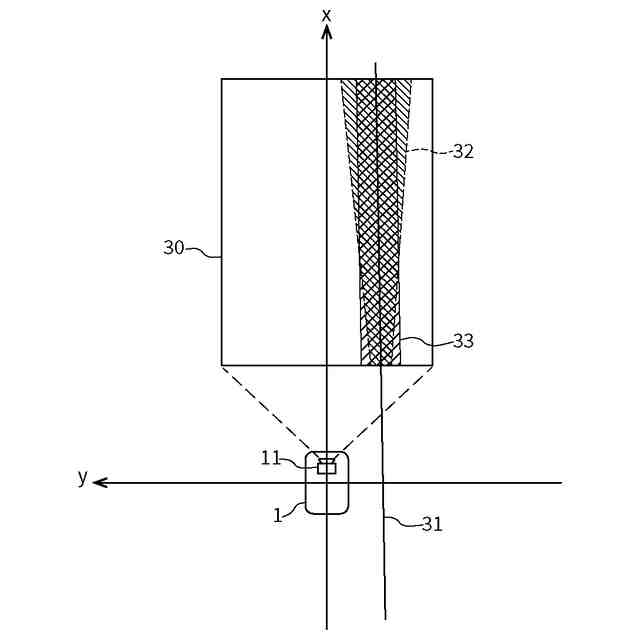

同実施の形態における誘導線を検出する領域について説明するための図

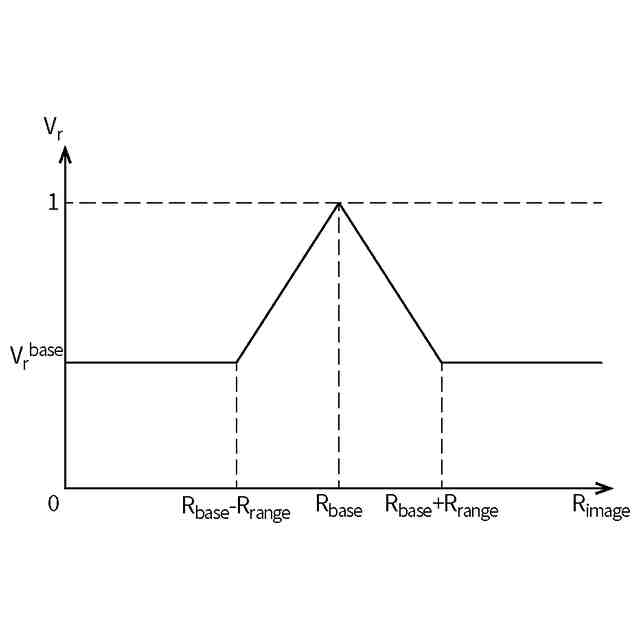

同実施の形態における赤色のスコアの一例について説明するための図

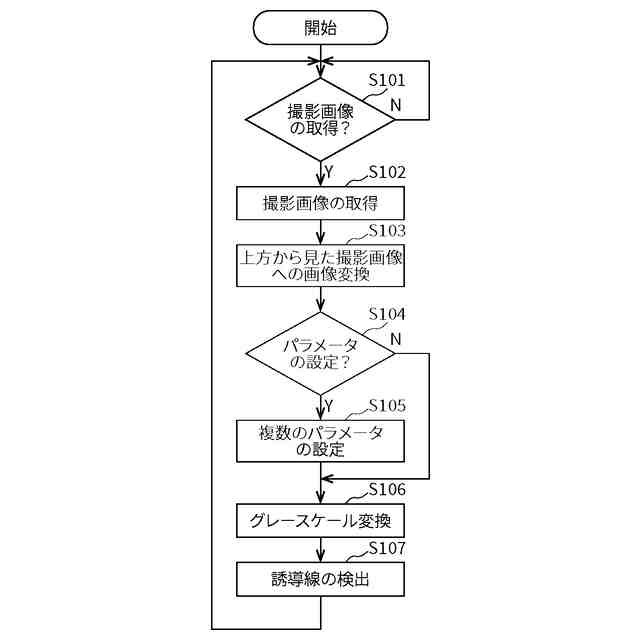

同実施の形態による誘導線検出装置の動作を示すフローチャート
【発明を実施するための形態】
【０００９】
以下、本発明による移動体、及び誘導線検出装置について、実施の形態を用いて説明する。なお、以下の実施の形態において、同じ符号を付した構成要素及びステップは同一または相当するものであり、再度の説明を省略することがある。本実施の形態による誘導線検出装置は、誘導線をより適切に検出できるように、グレースケール変換を行う際の複数のパラメータを設定するものである。
【００１０】

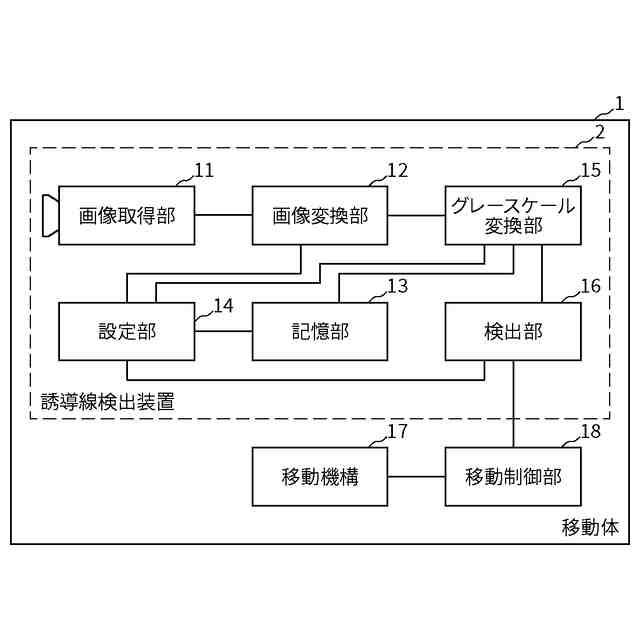

図１は、本実施の形態による移動体１の構成を示すブロック図である。本実施の形態による移動体１は、床面に設けられた視覚的に認識可能な誘導線に応じて移動するものであり、誘導線検出装置２と、移動体１を移動させる移動機構１７と、誘導線検出装置２による誘導線の検出結果を用いて移動機構１７を制御する移動制御部１８とを備える。誘導線検出装置２は、画像取得部１１と、画像変換部１２と、記憶部１３と、設定部１４と、グレースケール変換部１５と、検出部１６とを備える。移動体１の用途は特に限定されないが、移動体１は、例えば、搬送を行う移動体であってもよく、警備や清掃などのその他の用途の移動体であってもよい。
（【００１１】以降は省略されています）
