公開番号2025066415
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175999
出願日2023-10-11
発明の名称電力供給装置
出願人株式会社シマノ
代理人個人,個人
主分類H02M 7/48 20070101AFI20250416BHJP(電力の発電,変換,配電)
要約【課題】電力供給装置に供給される電流を好適に制御できる電力供給装置を提供する。
【解決手段】被電力供給部へ電力を供給する電力供給装置は、交流電源から供給される第1供給電力を、交流から直流に変換するように構成される整流部と、前記整流部から供給される第2供給電力の第2供給電圧を変換するように、または、前記第2供給電力を直流から交流に変換するように構成される電力変換部と、前記電力変換部を制御するように構成される制御部と、を備え、前記制御部は、前記第1供給電力の第1供給電圧および前記第1供給電力の第1供給電流の少なくとも1つに基づいて、前記電力変換部を制御するように構成される。
【選択図】図1
特許請求の範囲【請求項１】
被電力供給部へ電力を供給する電力供給装置であって、
交流電源から供給される第１供給電力を、交流から直流に変換するように構成される整流部と、
前記整流部から供給される第２供給電力の第２供給電圧を変換するように、または、前記第２供給電力を直流から交流に変換するように構成される電力変換部と、
前記電力変換部を制御するように構成される制御部と、を備え、
前記制御部は、前記第１供給電力の第１供給電圧および前記第１供給電力の第１供給電流の少なくとも１つに基づいて、前記電力変換部を制御するように構成される、電力供給装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記整流部を制御するように構成される、請求項１に記載の電力供給装置。
【請求項３】
前記整流部は、第１スイッチング素子を有し、
前記制御部は、前記第１スイッチング素子を制御するように構成される、請求項２に記載の電力供給装置。
【請求項４】
被電力供給部へ電力を供給する電力供給装置であって、
交流電源から供給される第１供給電力を、交流から直流に変換するように構成される整流部と、
前記整流部を制御するように構成される制御部と、を備え、
前記整流部は、第１スイッチング素子を有し、
前記制御部は、前記第１供給電力の第１供給電圧および前記第１供給電力の第１供給電流の少なくとも１つに基づいて、前記第１スイッチング素子の動作が停止されるように、または、抑制されるように、前記整流部を制御するように構成される、電力供給装置。
【請求項５】
前記整流部から供給される第２供給電力の第２供給電圧を変換するように、または、前記第２供給電力を直流から交流に変換するように構成される電力変換部をさらに備え、
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記電力変換部を制御するように構成される、請求項４に記載の電力供給装置。
【請求項６】
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つが異常状態である場合、前記第１スイッチング素子の動作が停止されるように、または、抑制されるように、前記整流部を制御するように構成される、請求項３または５に記載の電力供給装置。
【請求項７】
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つが前記異常状態でない場合、前記第１スイッチング素子よりも出力側における電流と電圧との位相ずれが抑制されるように、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記第１スイッチング素子を制御するように構成される、請求項６に記載の電力供給装置。
【請求項８】
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記第１供給電圧および前記第１供給電流の前記少なくとも１つが前記異常状態であるか否かを判別するように構成される、請求項６に記載の電力供給装置。
【請求項９】

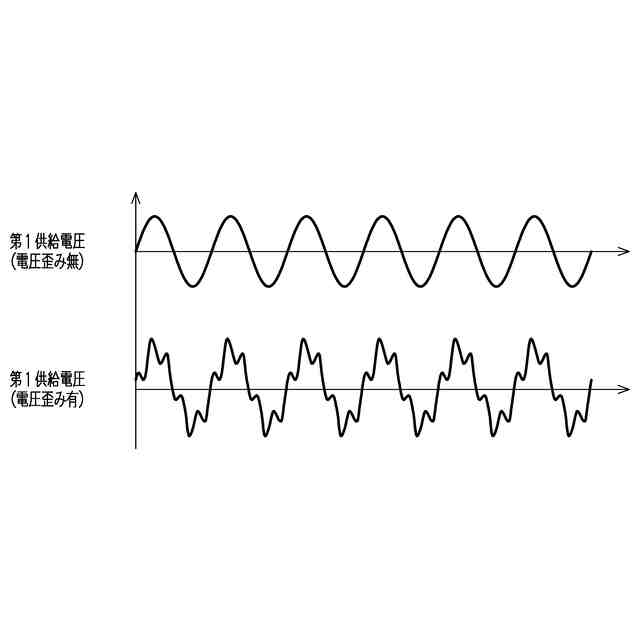

前記異常状態は、前記第１供給電圧の電圧歪みが生じる状態を含む、請求項６に記載の電力供給装置。
【請求項１０】
ユーザに報知可能な報知部をさらに備え、
前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つが前記異常状態である場合、前記報知部に前記ユーザへ前記第１供給電圧および前記第１供給電流の前記少なくとも１つが前記異常状態であることを報知させるように前記報知部を制御するように構成される、請求項６に記載の電力供給装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電力供給装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に開示される電力変換装置は、例えば、整流部を有し、整流部によって電力を交流から直流に変換する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３０１１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的の１つは、電力供給装置に供給される電流を好適に制御できる電力供給装置を提供することである。
【課題を解決するための手段】
【０００５】

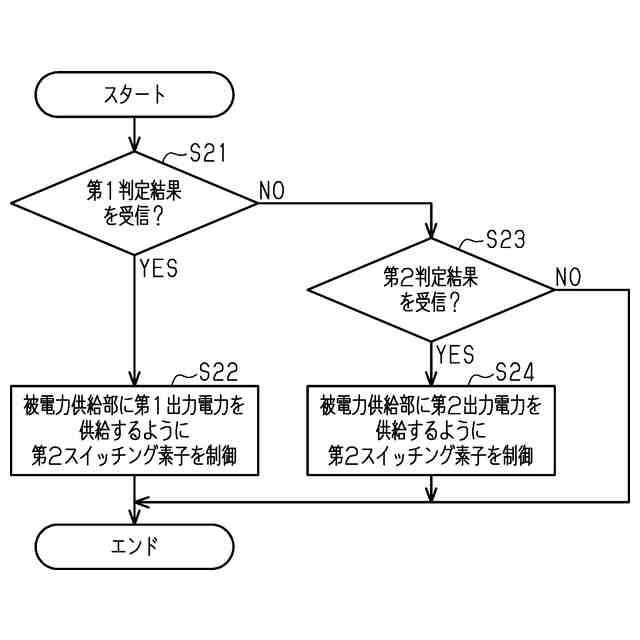

本開示の第１側面に従う電力供給装置は、被電力供給部へ電力を供給する電力供給装置であって、交流電源から供給される第１供給電力を、交流から直流に変換するように構成される整流部と、前記整流部から供給される第２供給電力の第２供給電圧を変換するように、または、前記第２供給電力を直流から交流に変換するように構成される電力変換部と、前記電力変換部を制御するように構成される制御部と、を備え、前記制御部は、前記第１供給電力の第１供給電圧および前記第１供給電力の第１供給電流の少なくとも１つに基づいて、前記電力変換部を制御するように構成される。
第１側面の電力供給装置によれば、制御部は、第１供給電圧および第１供給電流の少なくとも１つに基づいて、電力変換部を制御することによって、電力供給装置に供給される電流を好適に制御できる。
【０００６】
本開示の第１側面に従う第２側面の電力供給装置において、前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記整流部を制御するように構成される。
第２側面の電力供給装置によれば、制御部は、第１供給電圧および第１供給電流の少なくとも１つに基づいて、電力変換部および整流部を制御することによって、電力供給装置に供給される電流を好適に制御できる。
【０００７】
本開示の第２側面に従う第３側面の電力供給装置において、前記整流部は、第１スイッチング素子を有し、前記制御部は、前記第１スイッチング素子を制御するように構成される。
第３側面の電力供給装置によれば、制御部は、第１スイッチング素子を制御することによって、電力供給装置に供給される電流を好適に制御できる。
【０００８】
本開示の第４側面に従う電力供給装置は、被電力供給部へ電力を供給する電力供給装置であって、交流電源から供給される第１供給電力を、交流から直流に変換するように構成される整流部と、前記整流部を制御するように構成される制御部と、を備え、前記整流部は、第１スイッチング素子を有し、前記制御部は、前記第１供給電力の第１供給電圧および前記第１供給電力の第１供給電流の少なくとも１つに基づいて、前記第１スイッチング素子の動作が停止されるように、または、抑制されるように、前記整流部を制御するように構成される。
第４側面の電力供給装置によれば、制御部は、第１供給電圧および第１供給電流の少なくとも１つに基づいて、第１スイッチング素子の動作が停止されるように、または、抑制されるように、整流部を制御することによって、電力供給装置に供給される電流を好適に制御できる。
【０００９】
本開示の第４側面に従う第５側面の電力供給装置において、前記整流部から供給される第２供給電力の第２供給電圧を変換するように、または、前記第２供給電力を直流から交流に変換するように構成される電力変換部をさらに備え、前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つに基づいて、前記電力変換部を制御するように構成される。
第５側面の電力供給装置によれば、制御部は、第１供給電圧および第１供給電流の少なくとも１つに基づいて、電力変換部および整流部を制御することによって、電力供給装置に供給される電流を好適に制御できる。
【００１０】
本開示の第３または５側面に従う第６側面の電力供給装置において、前記制御部は、前記第１供給電圧および前記第１供給電流の前記少なくとも１つが異常状態である場合、前記第１スイッチング素子の動作が停止されるように、または、抑制されるように、前記整流部を制御するように構成される。
第６側面の電力供給装置によれば、制御部は、第１供給電圧および第１供給電流の少なくとも１つが異常状態である場合、第１スイッチング素子の動作が停止されるように、または、抑制されるように、整流部を制御することによって、電力供給装置に供給される電流を好適に制御できる。
（【００１１】以降は省略されています）
