公開番号2025095165
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210988
出願日2023-12-14
発明の名称オイル冷却装置
出願人株式会社IJTT
代理人個人,個人
主分類H02K 9/19 20060101AFI20250619BHJP(電力の発電,変換,配電)
要約【課題】電動アクスル装置の小型化に有利なオイル冷却装置を提供する。

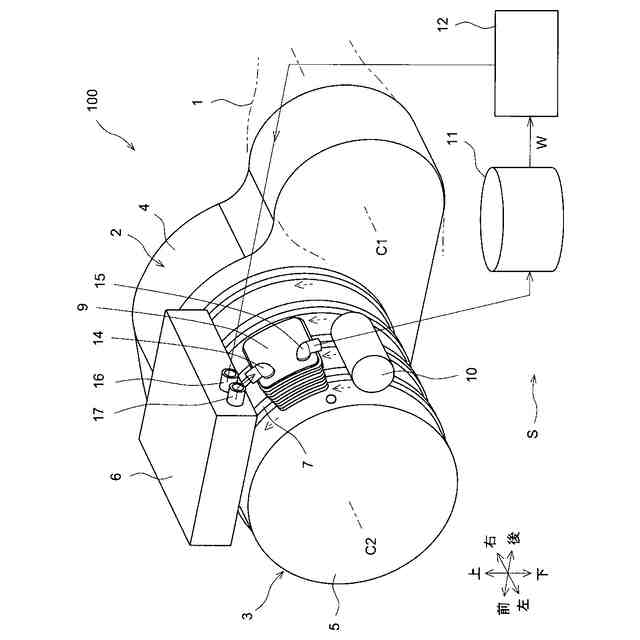

【解決手段】オイル冷却装置Sは、ディファレンシャル装置を収容するように構成されたアクスルハウジング1と、アクスルハウジングに取り付けられた減速機2と、減速機に取り付けられたモータ3とを備えた車両用電動アクスル装置100に適用される。オイル冷却装置は、モータのモータハウジング5の内部に形成され、冷却用オイルが流通されるモータ内オイル通路と、モータハウジングの外周部に取り付けられ、オイルを冷却するためのオイルクーラ9とを備える。オイルクーラが、モータハウジングの周方向に沿って湾曲されている。
【選択図】図1
特許請求の範囲【請求項１】
ディファレンシャル装置を収容するように構成されたアクスルハウジングと、前記アクスルハウジングに取り付けられた減速機と、前記減速機に取り付けられたモータとを備えた車両用電動アクスル装置に適用されるオイル冷却装置であって、
前記モータのモータハウジングの内部に形成され、冷却用オイルが流通されるモータ内オイル通路と、
前記モータハウジングの外周部に取り付けられ、前記オイルを冷却するためのオイルクーラと、
を備え、
前記オイルクーラが、前記モータハウジングの周方向に沿って湾曲されている
ことを特徴とするオイル冷却装置。
続きを表示（約 630 文字）【請求項２】

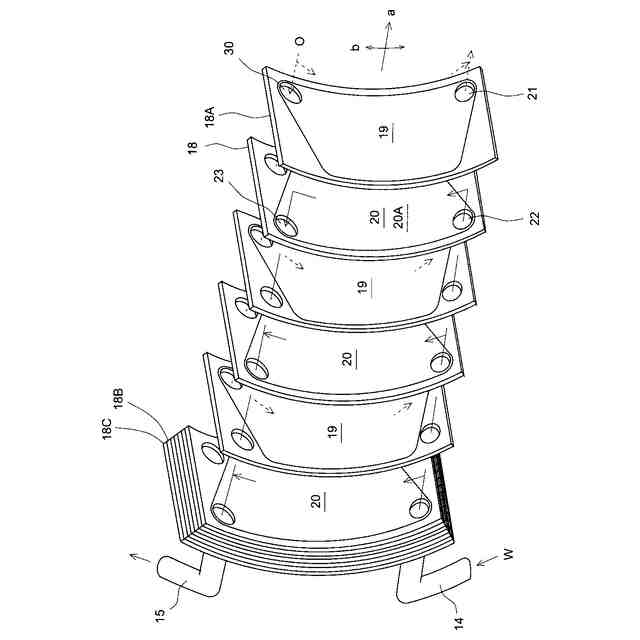

前記オイルクーラが、プレート式熱交換器により形成され、
前記プレート式熱交換器の複数のプレートが、前記モータハウジングの半径方向に沿って積層され、
前記複数のプレートが、前記モータハウジングの周方向に沿って湾曲されている
請求項１に記載のオイル冷却装置。
【請求項３】
前記オイルクーラが、半径方向外側に突出する冷却水入口と冷却水出口を有する
請求項１に記載のオイル冷却装置。
【請求項４】
前記モータハウジングの外周部に、中空リブが突出して設けられ、
前記中空リブの内部に、前記モータ内オイル通路が画成され、
前記オイルクーラは、前記中空リブの外周部に取り付けられ、前記モータ内オイル通路との間でオイルを給排する
請求項１に記載のオイル冷却装置。
【請求項５】
前記モータハウジングの外周部に、オイルポンプが取り付けられる
請求項１に記載のオイル冷却装置。
【請求項６】
前記モータハウジングの外周部に、インバータが取り付けられ、
前記オイルクーラと前記インバータに、冷却水が循環される
請求項１に記載のオイル冷却装置。
【請求項７】

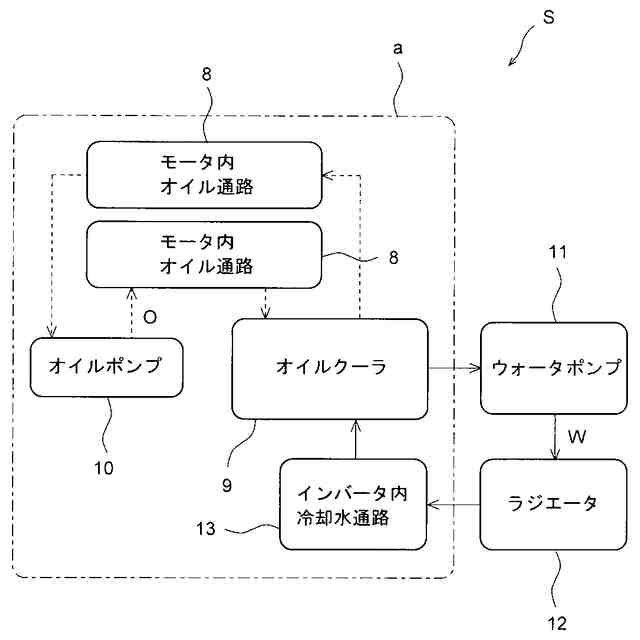

前記オイルクーラに冷却水を循環させるためのウォータポンプと、冷却水を冷却するためのラジエータとを備える
請求項１に記載のオイル冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本開示はオイル冷却装置に係り、特に、車両用電動アクスル装置に適用されるオイル冷却装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
トラック等の車両で採用されているリジッドアクスルサスペンションシステムでは、ディファレンシャル装置を収容したアクスルハウジングを車体に対しリーフスプリング等のバネを介して連結している。そして近年、このアクスルハウジングに減速機と電気モータを一体的に取り付け、車両用電動アクスル装置として構成する例が見られる。この車両用電動アクスル装置を用いれば、既存の車両を比較的容易に電動化できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５０６５８号公報
特開２０１０－２６１６６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、モータ内に冷却用オイルを循環させ、モータをオイルで冷却すると共に、オイルを水冷式オイルクーラで冷却することが考えられる。そしてオイルクーラを、モータのモータハウジングの外周部に取り付けることが考えられる。
【０００５】

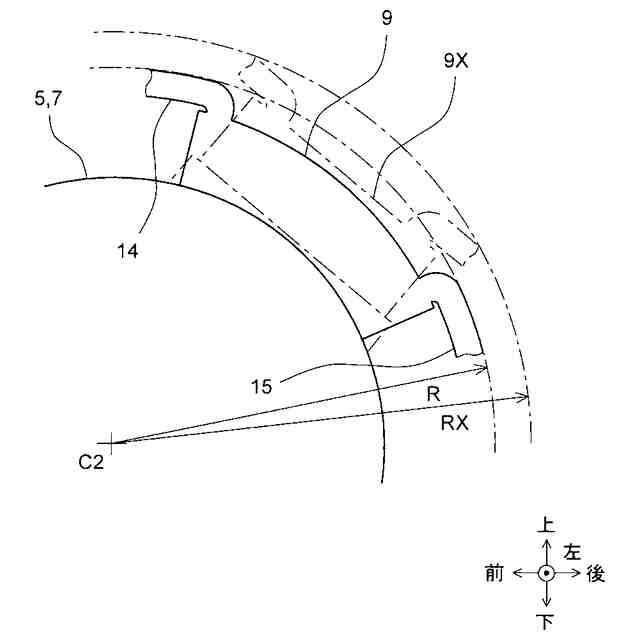

しかし、オイルクーラをモータハウジングの外周部に取り付けると、その分だけ外形寸法が増大する。これは小型化の要請に反し、電動アクスル装置の車両への搭載性を悪化させる虞がある。
【０００６】
そこで本開示は、かかる事情に鑑みて創案され、その目的は、電動アクスル装置の小型化に有利なオイル冷却装置を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一の態様によれば、
ディファレンシャル装置を収容するように構成されたアクスルハウジングと、前記アクスルハウジングに取り付けられた減速機と、前記減速機に取り付けられたモータとを備えた車両用電動アクスル装置に適用されるオイル冷却装置であって、
前記モータのモータハウジングの内部に形成され、冷却用オイルが流通されるモータ内オイル通路と、
前記モータハウジングの外周部に取り付けられ、前記オイルを冷却するためのオイルクーラと、
を備え、
前記オイルクーラが、前記モータハウジングの周方向に沿って湾曲されている
ことを特徴とするオイル冷却装置が提供される。
【０００８】
好ましくは、前記オイルクーラが、プレート式熱交換器により形成され、
前記プレート式熱交換器の複数のプレートが、前記モータハウジングの半径方向に沿って積層され、
前記複数のプレートが、前記モータハウジングの周方向に沿って湾曲されている。
【０００９】
好ましくは、前記オイルクーラが、半径方向外側に突出する冷却水入口と冷却水出口を有する。
【００１０】

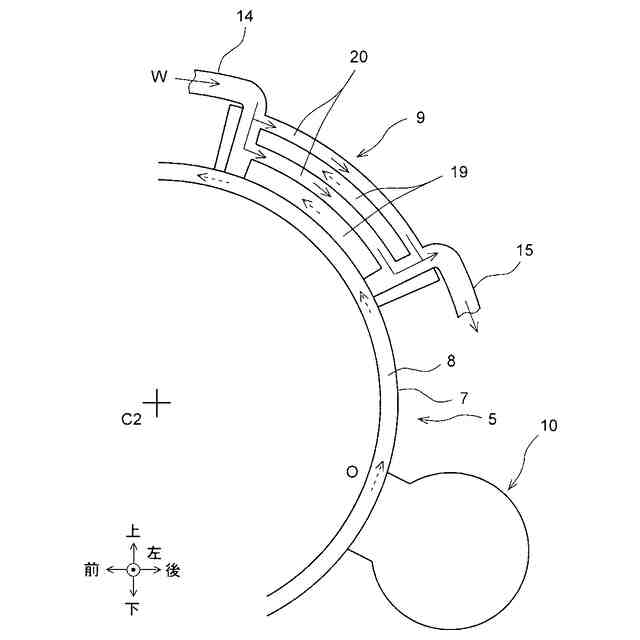

好ましくは、前記モータハウジングの外周部に、中空リブが突出して設けられ、
前記中空リブの内部に、前記モータ内オイル通路が画成され、
前記オイルクーラは、前記中空リブの外周部に取り付けられ、前記モータ内オイル通路との間でオイルを給排する。
（【００１１】以降は省略されています）
