公開番号2025095727
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211981
出願日2023-12-15
発明の名称積層鋼板の製造方法
出願人トヨタ自動車株式会社
代理人個人
主分類H02K 15/021 20250101AFI20250619BHJP(電力の発電,変換,配電)
要約【課題】ロータコアの積層鋼板のブリッジの幅を小さくしつつ、強度を確保できる積層鋼板の製造方法を提供する。
【解決手段】本開示に係る積層鋼板の製造方法は、電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、ブリッジ部の幅方向を増肉する増肉工程と、電磁鋼板のブリッジ部から積層鋼板のブリッジを打抜く打抜き工程と、を備える。増肉工程において、ブリッジ部の幅方向両端部を上下方向から押圧する第1増肉工程と、第1増肉工程により増肉したブリッジ部の幅方向両端部を上下方向から押圧する第2増肉工程と、を有する。打抜き工程において、第2増肉工程により増肉したブリッジ部から積層鋼板のブリッジを打抜く。
【選択図】図1
特許請求の範囲【請求項１】
電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、
電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、前記ブリッジ部の幅方向を増肉する増肉工程と、
前記電磁鋼板の前記ブリッジ部から前記積層鋼板のブリッジを打抜く打抜き工程と、
を備え、
前記増肉工程において、
前記ブリッジ部の幅方向両端部を上下方向から押圧する第１増肉工程と、
前記第１増肉工程により増肉した前記ブリッジ部の幅方向両端部を上下方向から押圧する第２増肉工程と、を有し、
前記打抜き工程において、
前記第２増肉工程により増肉した前記ブリッジ部から前記積層鋼板のブリッジを打抜く、
積層鋼板の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層鋼板の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、ロータコアの積層鋼板のブリッジの強度を向上させたロータコア構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０８５７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、モータの高効率化のために、ロータコアの積層鋼板のブリッジの幅を小さくしつつ、強度を確保することが求められている。
【０００５】
本開示は、このような事情に鑑みなされたものであって、ロータコアの積層鋼板のブリッジの幅を小さくしつつ、強度を確保できる積層鋼板の製造方法を提供する。
【課題を解決するための手段】
【０００６】
本開示に係る積層鋼板の製造方法は、
電磁鋼板からロータコアの積層鋼板を形成する積層鋼板の製造方法であって、
電磁鋼板のブリッジ部に対して、上下方向から押圧することによって、前記ブリッジ部の幅方向を増肉する増肉工程と、
前記電磁鋼板の前記ブリッジ部から前記積層鋼板のブリッジを打抜く打抜き工程と、
を備え、
前記増肉工程において、
前記ブリッジ部の幅方向両端部を上下方向から押圧する第１増肉工程と、
前記第１増肉工程により増肉した前記ブリッジ部の幅方向両端部を上下方向から押圧する第２増肉工程と、を有し、
前記打抜き工程において、
前記第２増肉工程により増肉した前記ブリッジ部から前記積層鋼板のブリッジを打抜く。
【０００７】
本開示に係るロータコアの製造方法では、ブリッジ部の幅方向両端部を上下方向から押圧し、さらに、増肉したブリッジ部の幅方向両端部を上下方向から押圧する。このような構成により、増肉したブリッジ部を打抜くことができるため、ブリッジの幅を小さくしつつ強度を確保した、ロータコアの積層鋼板を製造できる。
【発明の効果】
【０００８】
本開示により、ロータコアの積層鋼板のブリッジの幅を小さくしつつ、強度を確保できる積層鋼板の製造方法を提供できる。
【図面の簡単な説明】
【０００９】

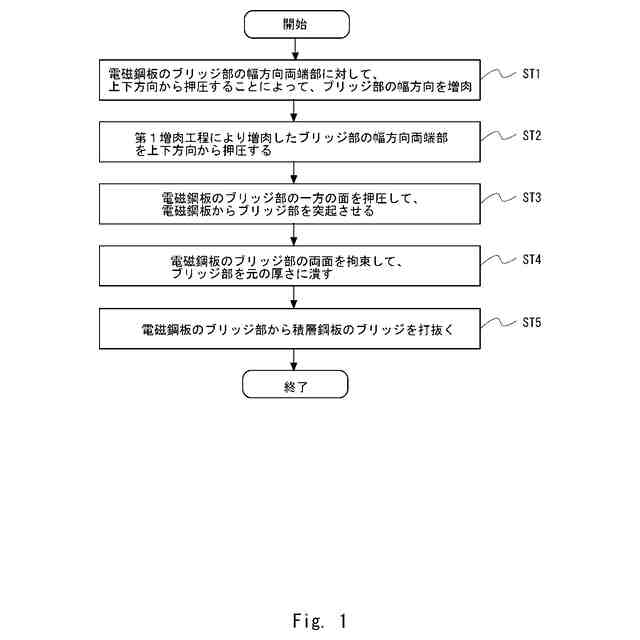

実施形態１に係る積層鋼板の製造方法を例示したフローチャートである。
実施形態１に係る積層鋼板の製造方法を示した模式図である。

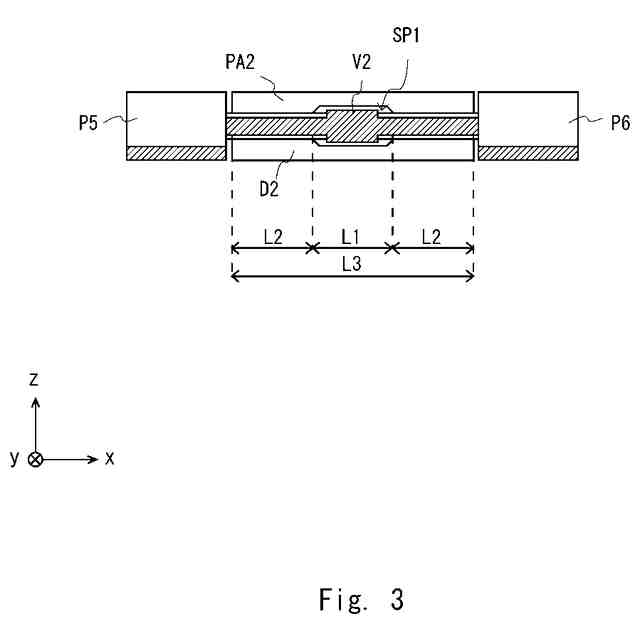

比較例に係る積層鋼板の製造方法の打抜き工程を示した模式図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本開示の実施の形態について説明する。各図面において、同一又は対応する要素には同一の符号が付されており、説明の明確化のため、必要に応じて重複説明は省略される。また、図面が煩雑にならないように、いくつかの符号は省略されている。
なお、当然のことながら、図面に示した右手系ｘｙｚ直交座標は、構成要素の位置関係を説明するための便宜的なものである。通常、ｚ軸正向きが鉛直上向き、ｘｙ平面が水平面である。
（【００１１】以降は省略されています）
