特許ウォッチ

公開番号2025092099
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207756
出願日2023-12-08
発明の名称保護管
出願人北勢工業株式会社
代理人個人,個人
主分類H02G 9/02 20060101AFI20250612BHJP(電力の発電,変換,配電)
要約【課題】半割管体同士を巻きつけるバンドがなくても堅固に半割管体同士を簡単な作業で接続し、且つ安定にケーブルを保護する。
【解決手段】保護管1は、一対の半割管体2A、2Bの凹面側を互いに対向配置して成る。半割管体2A、2Bの各々は、半円筒状の樹脂部4と、インサート成形により樹脂部4に埋設される鋳鉄部3と、を含む。鋳鉄部3は、半割管体2A、2Bを互いに係合させるための係合部を有する。この構成によれば、鋳鉄部3から成る係合部で一対の半割管体2A、2Bを繋ぎ止め、且つ鋳鉄部3が在ることで保護管1の比重が増し、保護管1が海底に沈み易くなって潮流等の影響を受け難くなる。そのため、バンドがなくても半割管体2A、2B同士を堅固に接続することができ、且つ安定にケーブルを保護することができる。

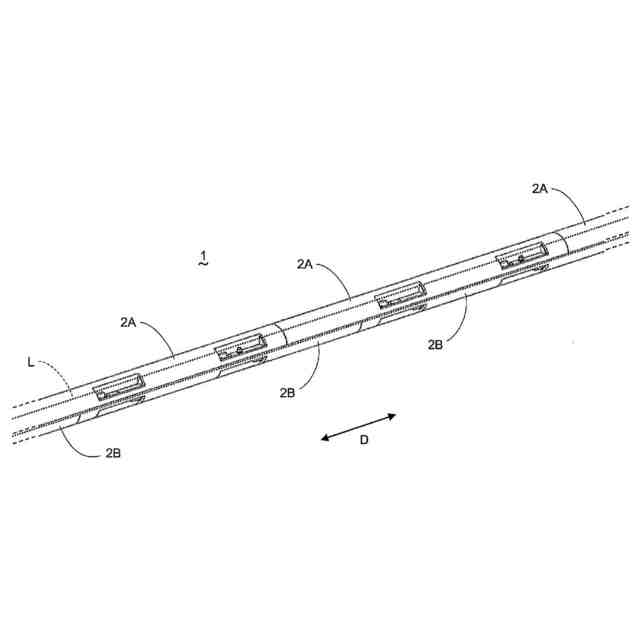

【選択図】図2

特許請求の範囲【請求項１】
一対の半割管体の凹面側を互いに対向配置して成る保護管であって、

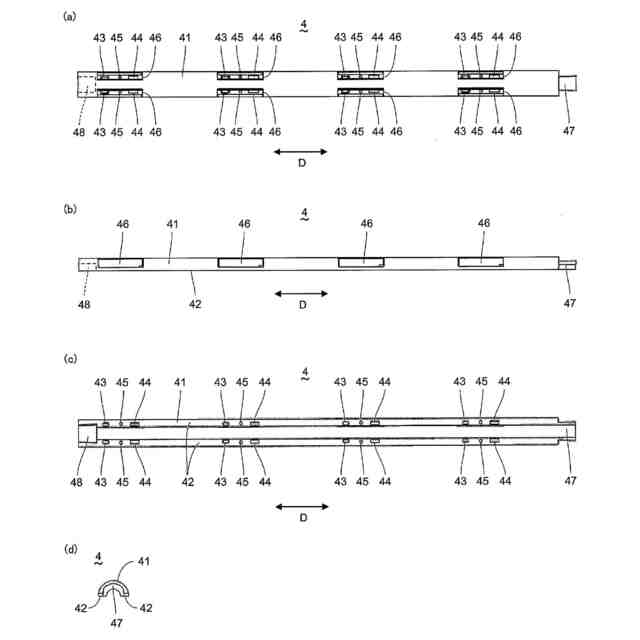

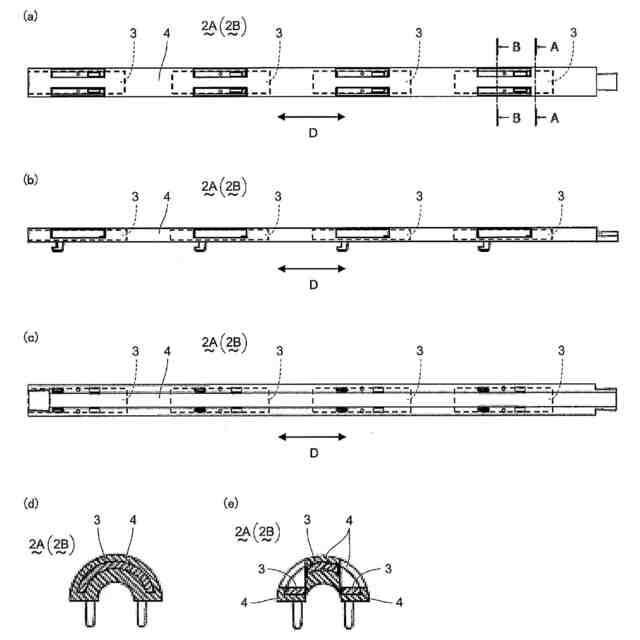

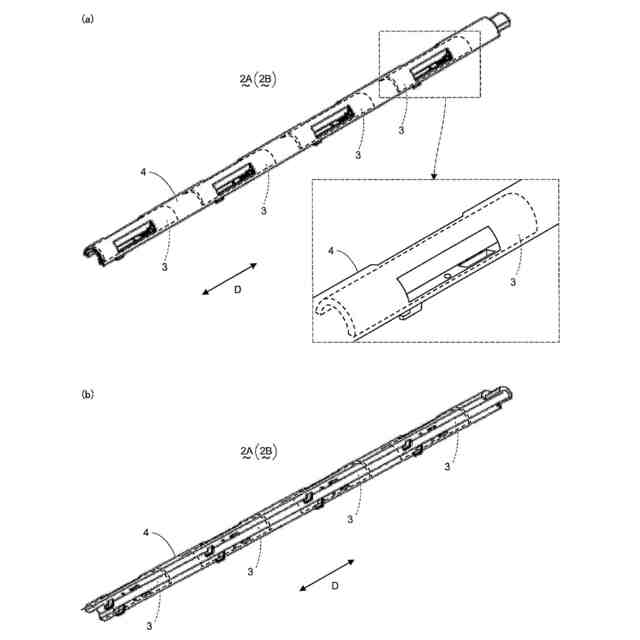

前記一対の半割管体の各々は、該半割管体の主体を成す半円筒状の樹脂部と、インサート成形により前記樹脂部に埋設される鋳鉄部と、を含み、
前記鋳鉄部は、前記一対の半割管体を互いに係合させるための係合部を有し、

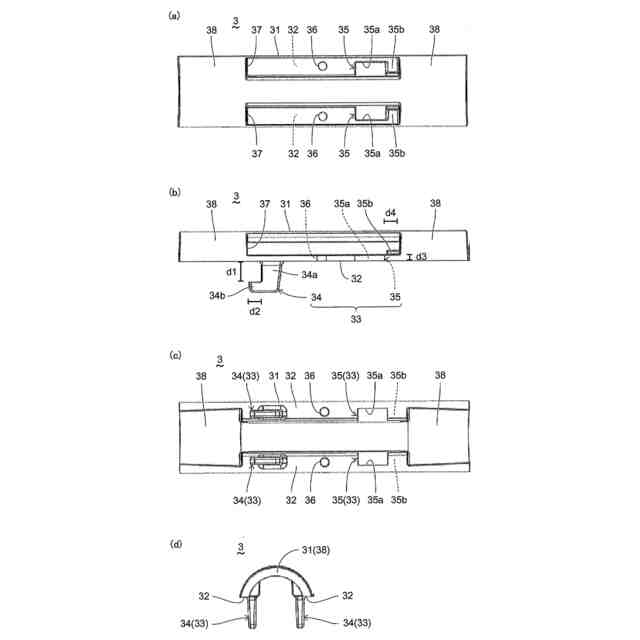

前記係合部は、対向配置された前記半割管体に向かって前記樹脂部外に突出した鈎状部と、前記樹脂部から露出しており前記鈎状部と嵌合する嵌合凹部と、を有することを特徴とする保護管。
続きを表示（約 600 文字）【請求項２】
前記係合部は、前記鈎状部を前記嵌合凹部に嵌合させて前記半割管体の長手方向に沿って一方を他方に対してスライドさせることで、前記一対の半割管体の互いの離間を防ぐことを特徴とする請求項１に記載の保護管。
【請求項３】
前記鋳鉄部は、前記長手方向に沿って複数配置されていることを特徴とする請求項２に記載の保護管。
【請求項４】

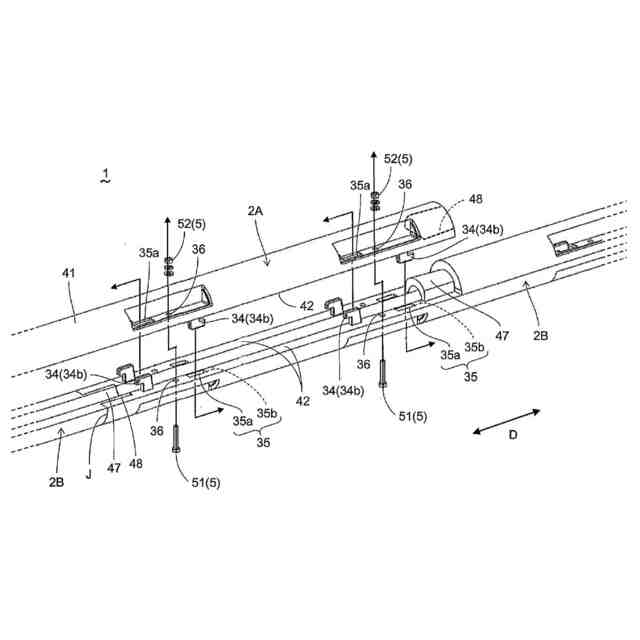

前記樹脂部及び前記鋳鉄部は、前記一対の半割管体の長手方向へのスライドを防ぐための締結部材の装着部を有することを特徴とする請求項２に記載の保護管。
【請求項５】

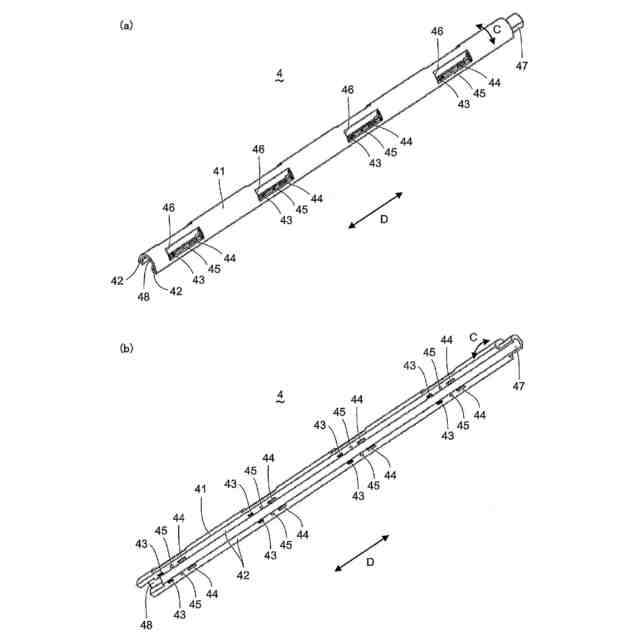

前記樹脂部は、前記長手方向の一端及び他端に、隣接する前記半割管体との接続に用いられる接続凸部及び接続凹部を有し、

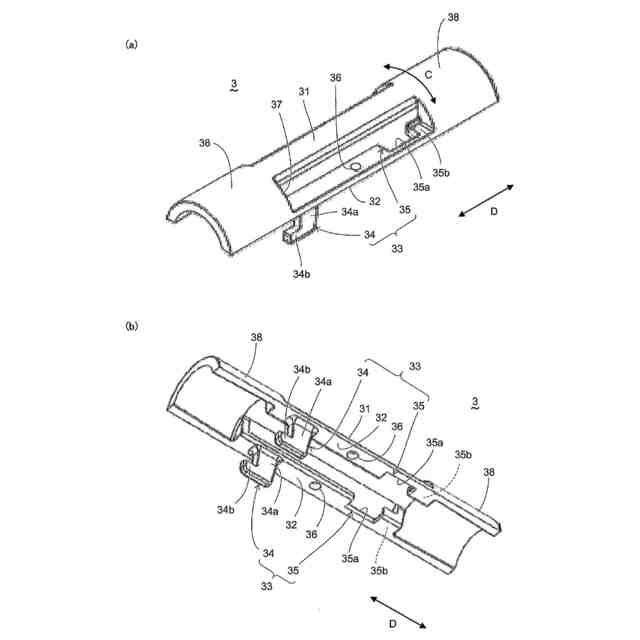

前記鋳鉄部は、全体として半円筒状に形成され、前記係合部が前記鋳鉄部の中央に配されると共に、前記係合部の少なくとも一端に延設された樋状部を有し、
前記樋状部は、前記接続凹部に埋設されることを特徴とする請求項２に記載の保護管。
【請求項６】

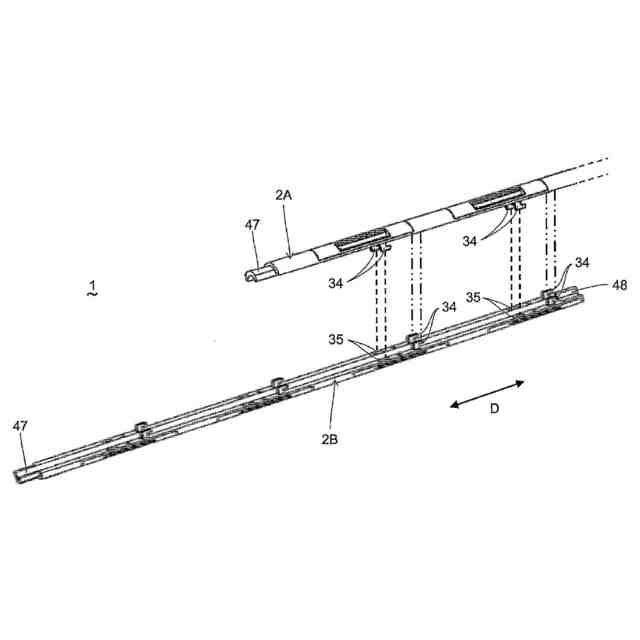

前記一対の半割管体は、前記長手方向に沿って半ピッチずれた状態で互いに係合されることを特徴とする請求項２に記載の保護管。
【請求項７】
前記一対の半割管体は、互いに同じ形状を有することを特徴とする請求項１乃至請求項６のいずれか一項に記載の保護管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーブル等の線状体を覆って保護する保護管に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、島から島への通信用又は電力用の伝送路として、海底に敷設又は埋設されたケーブルが用いられている。このようなケーブルは、一般的に海流や波に流されることによる岩礁等への接触、或いは、往来する船舶の船底や船舶から下ろされた錨等への接触による損傷を防ぐために、その周囲を保護管により覆われて保護されている。
【０００３】
このような保護管は、例えば、ポリウレタンにより形成され、一対の半割管体でケーブルを上下方向から挟み込み、これら半割管体の周囲に環状のバンドを巻き付けることで半割管体同士が離れないようにしている（例えば、特許文献１参照）。しかしながら、このようなバンドは、潮流に曝されたり海底の砂や石に当たったりすることで劣化又は破損し易く、劣化又は破損したバンドが切れると半割管体（保護管）がケーブルから外れてしまうことがある。
【０００４】
そこで、このようなバンドに加えて、半割管体同士を繋ぎ止める固定部を設けた保護管が知られている（例えば、特許文献２参照）。この固定部は、一対の半割管体が対向配置されたときに、一方の半割管体から他方の半割管体に向かって伸びる複数の凸部と、他方の半割管体に設けられ該凸部が嵌まり込む複数の凹部と、により構成されている。そして、これら複数の凸部及び凹部を噛み合わせるようにして一対の半割管体を接続し、更に接続した半割管体の周囲にバンドを巻き付けることで、保護管がケーブルから外れるのを防止している。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－４０５３２号公報
特許第６３６３２８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記特許文献２に記載された保護管では、固定部が樹脂により形成されているので固定部だけでは一対の半割管体を繋ぎ止めるのに十分な強度を与えることができず、依然としてバンドの巻き付けを必要とする。このバンドの巻き付けは、保護管に沿って短いピッチで行う必要があり、非常に手間のかかる作業である。
【０００７】
また、保護管が比重の軽い樹脂により形成されているので、保護管が浮力によって海底に沈み難い。そのため、例えば、強い潮流を受けた場合には、保護管が浮き上がってケーブルの損傷やケーブルの所望設置場所からの位置ずれを引き起こす虞があり、安定にケーブルを保護することができるとは言えない。
【０００８】
本発明は、上記課題を解決するものであって、バンドがなくても堅固に半割管体同士を簡単な作業で接続することができ、且つ安定にケーブルを保護することができる保護管を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、一対の半割管体の凹面側を互いに対向配置して成る保護管であって、前記一対の半割管体の各々は、該半割管体の主体を成す半円筒状の樹脂部と、インサート成形により前記樹脂部に埋設される鋳鉄部と、を含み、前記鋳鉄部は、前記一対の半割管体を互いに係合させるための係合部を有し、前記係合部は、対向配置された前記半割管体に向かって前記樹脂部外に突出した鈎状部と、前記樹脂部から露出しており前記鈎状部と嵌合する嵌合凹部と、を有することを特徴とする。
【００１０】
前記係合部は、前記鈎状部を前記嵌合凹部に嵌合させて前記半割管体の長手方向に沿って一方を他方に対してスライドさせることで、前記一対の半割管体の互いの離間を防ぐことが好ましい。
（【００１１】以降は省略されています）
