公開番号2025070180
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180311
出願日2023-10-19
発明の名称定着装置及び画像形成装置
出願人沖電気工業株式会社
代理人個人
主分類G03G 15/20 20060101AFI20250424BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】印刷不良の発生を抑制する。
【解決手段】内周面に潤滑剤を有し、長手方向を回転軸方向として回転可能な定着部材と、前記定着部材の長手方向の側端部に対向して配置された摺動リングと、前記定着部材の外周面に対向して設けられ、前記定着部材の外周面に当接して前記定着部材との間でニップ部を形成する加圧部材と、前記加圧部材の長手方向の側端部に配置され、前記摺動リングと接触する接触部材とを備える。

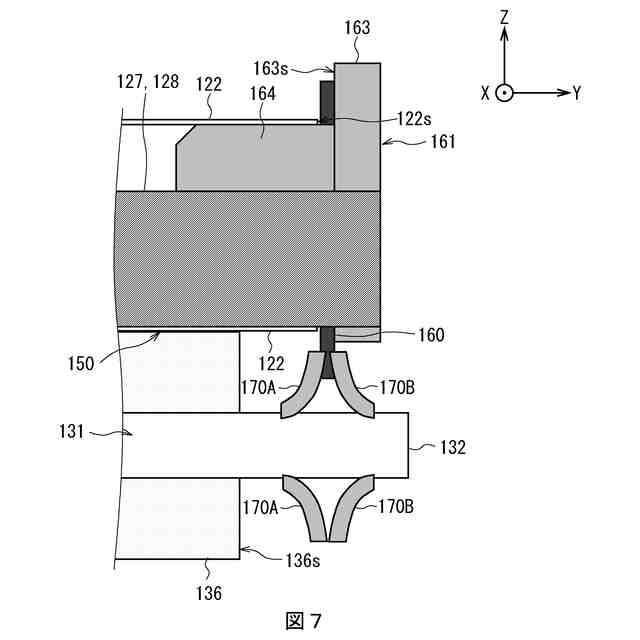

【選択図】図7

特許請求の範囲【請求項１】

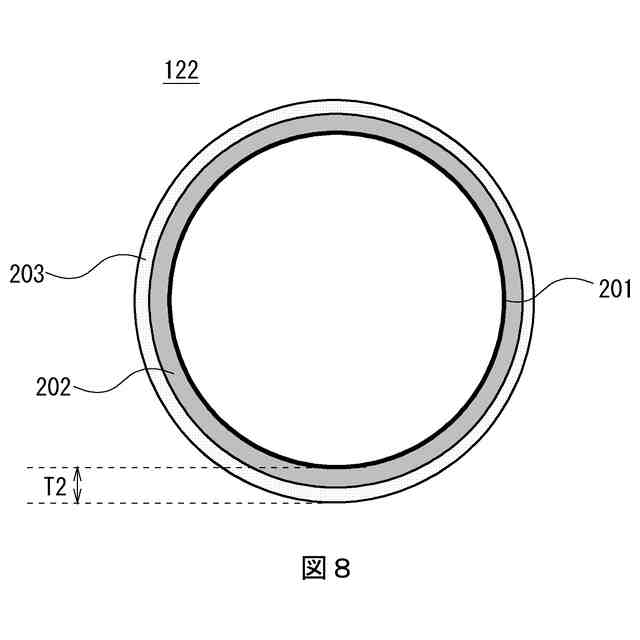

内周面に潤滑剤を有し、長手方向を回転軸方向として回転可能な定着部材と、

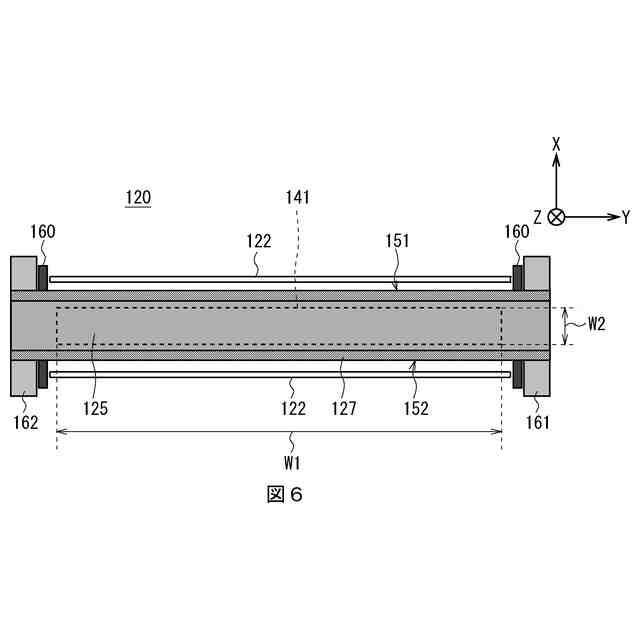

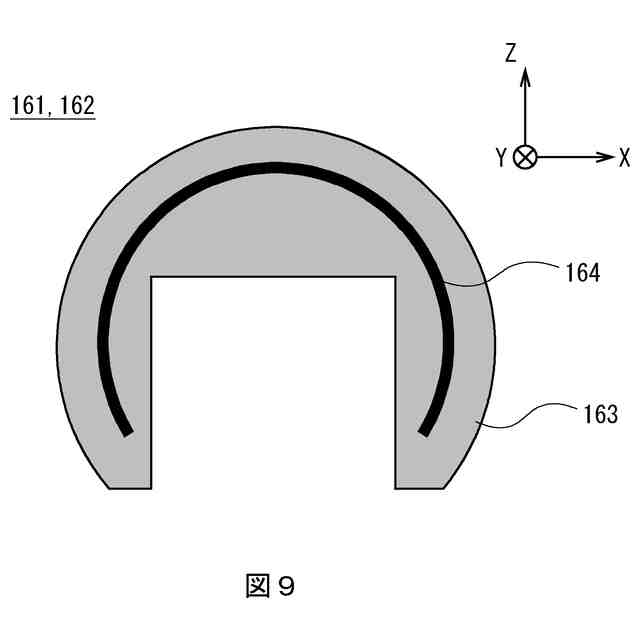

前記定着部材の長手方向の側端部に対向して配置された摺動リングと、
前記定着部材の外周面に対向して設けられ、前記定着部材の外周面に当接して前記定着部材との間でニップ部を形成する加圧部材と、
前記加圧部材の長手方向の側端部に配置され、前記摺動リングと接触する接触部材と
を備える
ことを特徴とする定着装置。
続きを表示（約 1,600 文字）【請求項２】
前記摺動リングは、前記定着部材の長手方向の側端部の両側もしくは片側に配置され、
前記接触部材は、前記加圧部材の長手方向の側端部のうち、前記摺動リングが配置されている側に配置されている
ことを特徴とする請求項１に記載の定着装置。
【請求項３】
前記接触部材は、
前記摺動リングの前記定着部材側の一部分に接触する
ことを特徴とする請求項１又は２に記載の定着装置。
【請求項４】
前記加圧部材は、
当該加圧部材の長手方向を回転軸方向として回転可能であり、前記定着部材の外周面に当接した状態で回転し、
前記接触部材は、
前記加圧部材の回転軸となるシャフトの端部に固定され、前記摺動リングと接触した状態で前記シャフトとともに回転する
ことを特徴とする請求項１に記載の定着装置。
【請求項５】
前記摺動リングは、
前記定着部材の長手方向を回転軸方向として回転可能であり、
前記接触部材は、
前記シャフトの端部に挿通された、前記摺動リングの前記定着部材側の一部分に接触する円環状の第１の接触部材と、前記シャフトの端部に挿通された、前記摺動リングの前記定着部材側とは反対側の一部分に接触する円環状の第２の接触部材とで構成され、
前記第１の接触部材と前記第２の接触部材は、
間に前記摺動リングの一部分を挟み込んだ状態で前記シャフトに固定されていて、前記摺動リングの一部分を挟み込んだ状態で前記シャフトとともに回転することにより前記摺動リングを回転させる
ことを特徴とする請求項４に記載の定着装置。
【請求項６】
前記第１の接触部材と前記第２の接触部材は、それぞれ弾性変形可能な弾性部材であり、互いに押し付け合うように当接して弾性変形することによりニップ部を形成し、当該ニップ部に前記摺動リングの一部分を挟み込んだ状態で前記シャフトに固定されている
ことを特徴とする請求項５に記載の定着装置。
【請求項７】
前記第１の接触部材と前記第２の接触部材は、それぞれ中空の円錐台形状であり、互いの大径側を対向させて、互いに押し付け合うように当接して弾性変形することにより前記ニップ部を形成する
ことを特徴とする請求項６に記載の定着装置。
【請求項８】
前記第１の接触部材は、弾性変形可能な弾性部材であり、
前記第２の接触部材は、弾性変形しない硬質部材であり、
前記第１の接触部材と前記第２の接触部材は、前記第１の接触部材を前記第２の接触部材に押し付けるように当接して前記第１の接触部材が弾性変形することによりニップ部を形成し、当該ニップ部に前記摺動リングの一部分を挟み込んだ状態で前記シャフトに固定されている
ことを特徴とする請求項５に記載の定着装置。
【請求項９】
前記第１の接触部材は、中空の円錐台形状の弾性部材であり、
前記第２の接触部材は、円環板状の硬質部材であり、
前記第１の接触部材と前記第２の接触部材は、前記第１の接触部材の大径側を前記第２の接触部材に押し付けるように当接して前記第１の接触部材が弾性変形することにより前記ニップ部を形成する
ことを特徴とする請求項８に記載の定着装置。
【請求項１０】
前記第１の接触部材は、
前記摺動リングの前記定着部材側の一部分と接触する部分となるニップ部の前記第１の接触部材の径方向の長さが、前記摺動リングの内周から外周までの距離よりも大きく、前記摺動リングの前記定着部材側の一部分の内周側から外周側まで接触する
ことを特徴とする請求項５～９のいずれかに記載の定着装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、定着装置及び画像形成装置に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

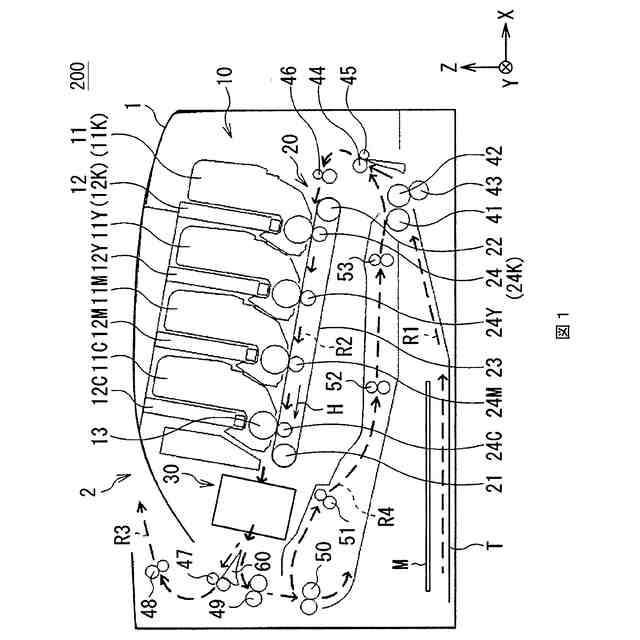

電子写真方式の画像形成装置では、トナーなどの現像剤によって形成した画像（現像剤像とも呼ぶ）を用紙などの媒体に転写した後、媒体に転写した画像（現像剤像）を、定着装置としての定着器により媒体に定着させるようになっている。
【０００３】

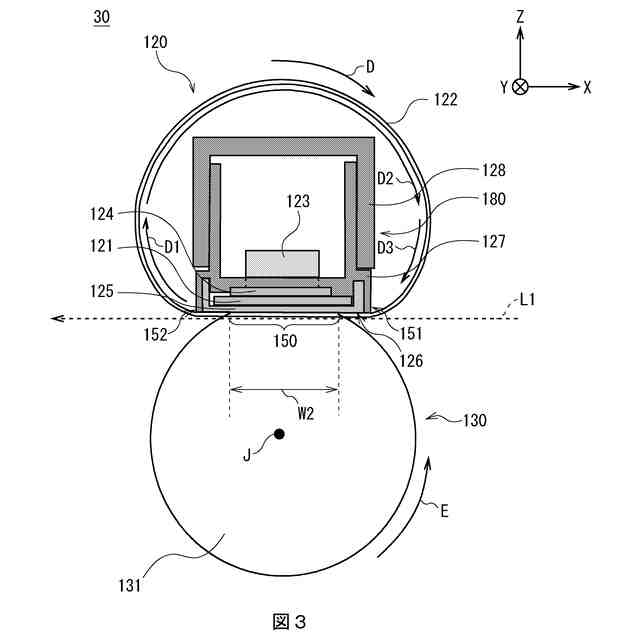

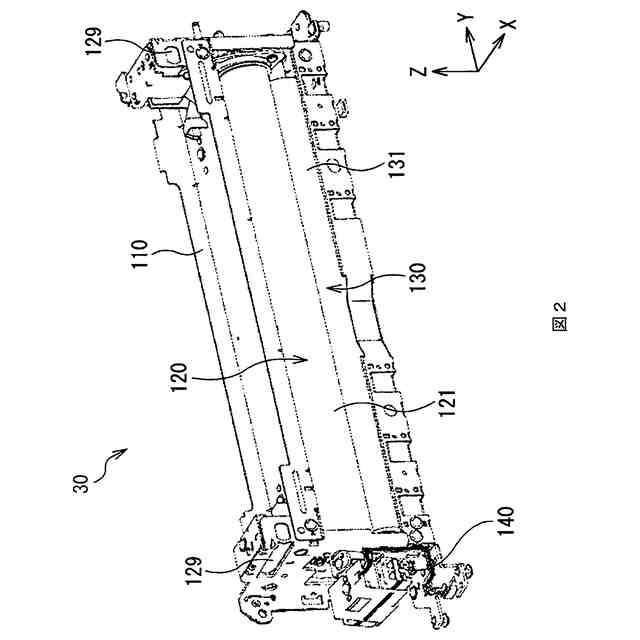

この定着器は、ローラやベルトなどで形成される円筒状の定着部材とローラやベルトなどで形成される円筒状の加圧部材とを当接させながら回転させ、媒体を定着部材と加圧部材との間に形成されるニップ領域に挟み込んで搬送しながら加熱及び加圧することにより、媒体上に形成された画像（現像剤像）を加熱溶融して媒体上に定着させるようになっている。
【０００４】

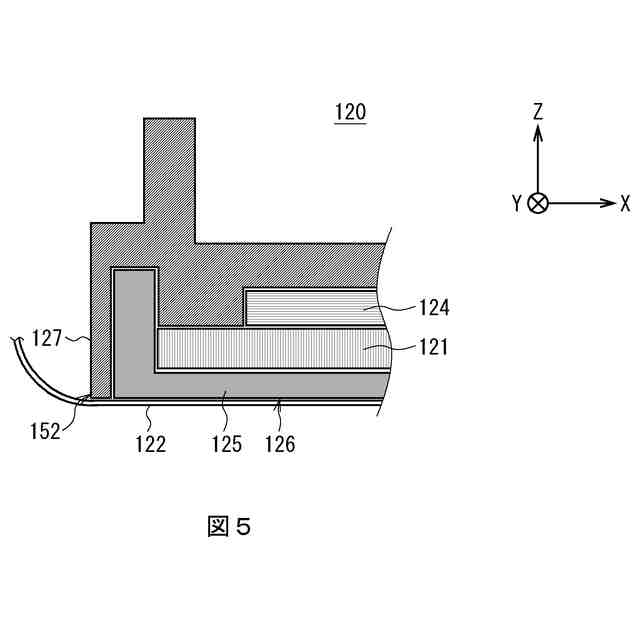

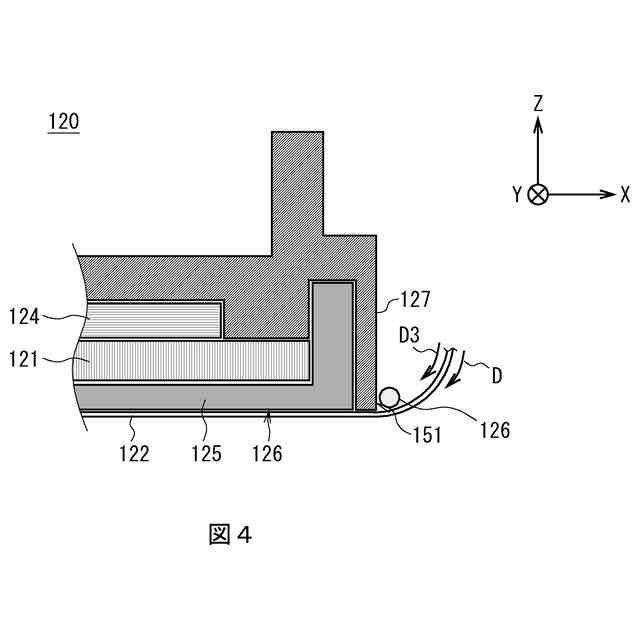

従来の定着器は、定着部材の内周側に、定着部材の内周面と当接する当接部材が設けられていて、定着部材が当接部材に対して摺動しながら回転するようになっていることから、定着部材と当接部材との間にグリスなどの潤滑剤が塗布されている。尚、当接部材は、例えば、ヒータからの熱を定着部材に伝える熱拡散部材や、定着部材をガイドするガイド部材などである（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－３６４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来の定着器は、定着部材の回転軸方向の端部から潤滑剤が漏れ出すことがあり、漏れ出した潤滑剤が定着部材の外周面に付着すると、媒体上に画像を定着させる際の熱の伝わり方が不十分となり、印刷不良が発生する場合があった。
【０００７】
本発明は以上の点を考慮したものであり、印刷不良の発生を抑制し得る定着装置及び画像形成装置を提案しようとするものである。
【課題を解決するための手段】
【０００８】
本発明の定着装置は、内周面に潤滑剤を有し、長手方向を回転軸方向として回転可能な定着部材と、前記定着部材の長手方向の側端部に対向して配置された摺動リングと、前記定着部材の外周面に対向して設けられ、前記定着部材の外周面に当接して前記定着部材との間でニップ部を形成する加圧部材と、前記加圧部材の長手方向の側端部に配置され、前記摺動リングと接触する接触部材とを備える。
【０００９】
また本発明の画像形成装置は、上述した定着装置を備える。
【００１０】
本発明の定着装置では、定着部材の端から漏れ出した潤滑剤が摺動リングに付着するが、当該摺動リングに付着した潤滑剤を当該摺動リングと接触する接触部材によって除去することができるので、定着部材の端から漏れ出した潤滑剤が摺動リングを介して定着部材の外周面に付着することを抑制することができる。
【発明の効果】
（【００１１】以降は省略されています）
