公開番号2025069686
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179567
出願日2023-10-18
発明の名称梱包体
出願人FDK株式会社
代理人弁理士法人鷲田国際特許事務所
主分類B65D 81/05 20060101AFI20250423BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】簡単な組み立て作業で、工数が少ない梱包体を提供すること。
【解決手段】梱包体は、折り重なるよう畳むことが可能であり、厚さ方向に深さを有する開口部が形成された板状の緩衝材を備え、緩衝材は、折り重なると、開口部の内部空間を塞いだ立体形状となり、塞がれた内部空間は、電池の収容部として機能する。
【選択図】図1
特許請求の範囲【請求項１】
折り重なるよう畳むことが可能であり、厚さ方向に深さを有する開口部が形成された板状の緩衝材を備え、
前記緩衝材は、折り重なると、前記開口部の内部空間を塞いだ立体形状となり、塞がれた内部空間は、電池の収容部として機能する、
梱包体。
続きを表示（約 690 文字）【請求項２】
前記緩衝材は、畳むことにより区画される複数の領域を有し、
前記開口部は、前記複数の領域のうち第１の領域に、前記厚さ方向に前記緩衝材を貫通して形成され、前記複数の領域のうち第２及び第３の領域により、前記厚さ方向の両側から塞がれる、
請求項１に記載の梱包体。
【請求項３】
前記複数の領域は、直線状の列をなすよう配置され、前記第２の領域は、前記第１の領域に隣接し、前記第３の領域は、前記第１の領域とは反対側で前記第２の領域に隣接する、
請求項２に記載の梱包体。
【請求項４】
前記複数の領域は、前記第２の領域とは反対側で前記第３の領域に隣接する第４の領域をさらに有し、前記第４の領域には、前記厚さ方向に前記緩衝材を貫通する第２の開口部が形成され、前記第２の開口部の内部空間は、前記緩衝材が折り重なると、前記開口部の内部空間と共に一つの内部空間を形成し、当該一つの内部空間は、前記第２及び前記第３の領域により、前記厚さ方向の両側から塞がれる、
請求項３に記載の梱包体。
【請求項５】
前記第１の領域は、前記列の一端部に配置され、前記第３の領域は、前記列の他端部に配置される、
請求項３に記載の梱包体。
【請求項６】
前記緩衝材は、折り曲げる部分に配置される切欠部と、端部に配置されて前記切欠部に挿入される挿入部と、を有する、
請求項１に記載の梱包体。
【請求項７】
前記緩衝材は、段ボール紙である、
請求項１に記載の梱包体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池を梱包する梱包体に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
電池は、梱包体に梱包されて、例えば、輸送等を行う。このような梱包体として、例えば、特許文献１には、シートを折り曲げることにより、容器片、蓋片、補強片や電池等を収容する空間を形成する突出部等を形成する梱包体が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２１８２３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示される梱包体は、多数の折り曲げが必要であるため、組み立て作業が複雑で、工数がかかっていた。そのため、簡単な組み立て作業で、工数が少ない梱包体が望まれている。
【０００５】
本発明の目的は、簡単な組み立て作業で、工数が少ない梱包体を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る梱包体は、
折り重なるよう畳むことが可能であり、厚さ方向に深さを有する開口部が形成された板状の緩衝材を備え、
前記緩衝材は、折り重なると、前記開口部の内部空間を塞いだ立体形状となり、塞がれた内部空間は、電池の収容部として機能する。
【発明の効果】
【０００７】
本発明によれば、梱包体において、簡単な組み立て作業で、工数を少なくすることができる。
【図面の簡単な説明】
【０００８】

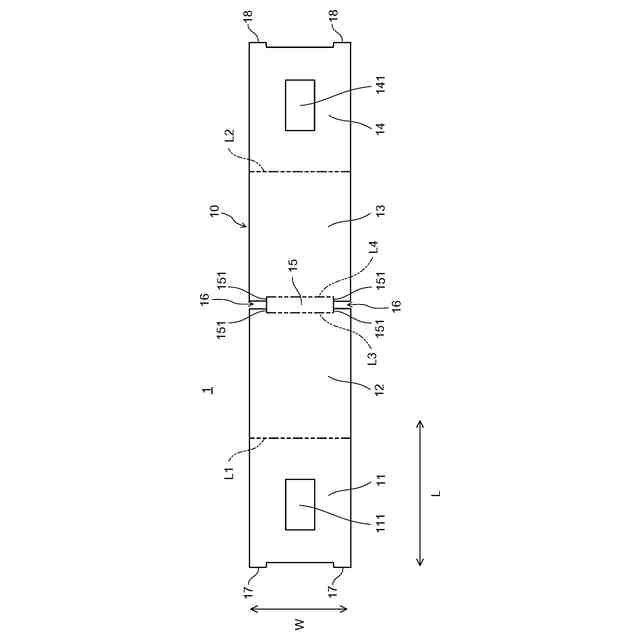

本発明の実施の形態に係る梱包体の一例を示す図であって、組み立て前の状態を示す図である。

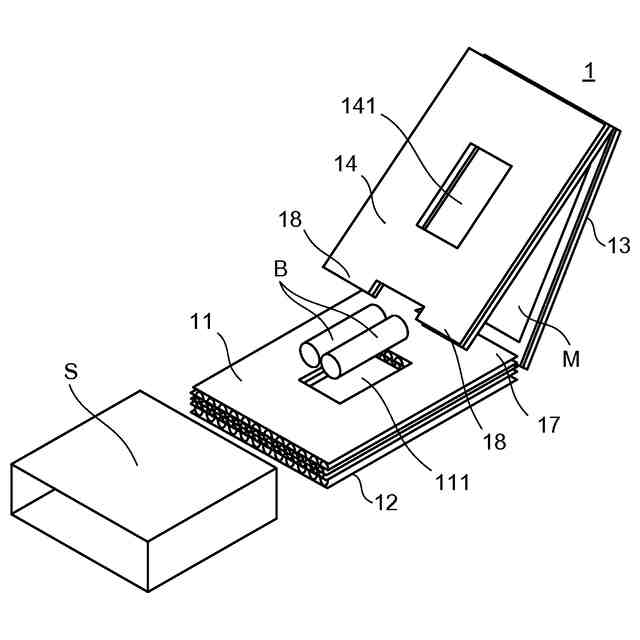

図１に示す梱包体の組み立て途中の状を示す図である。

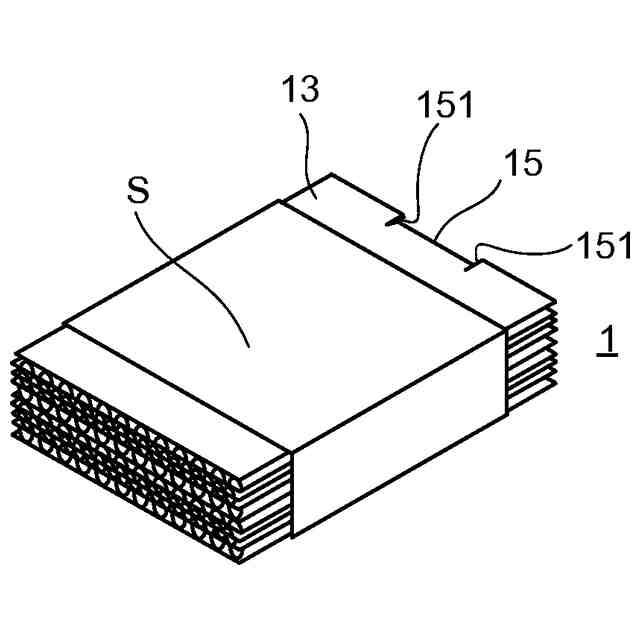

図１に示す梱包体の組み立て完了後の状態を示す図である。

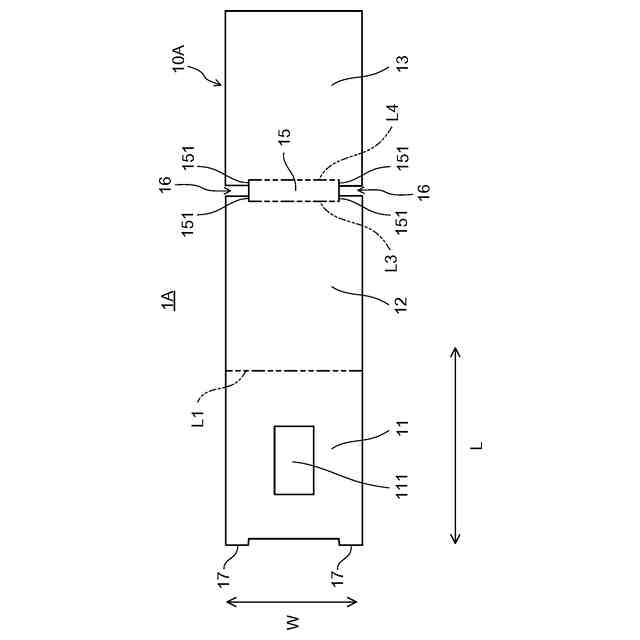

本発明の実施の形態に係る梱包体の他の一例（変形例）を示す図であって、組み立て前の状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて詳細に説明する。
【００１０】
図１は、本実施の形態に係る梱包体１の一例を示す図であって、組み立て前の状態を示す図である。図２は、梱包体１の組み立て途中の状を示す図である。図３は、梱包体１の組み立て完了後の状態を示す図である。
（【００１１】以降は省略されています）
