公開番号2025069389
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025017583,2023566049
出願日2025-02-05,2021-12-10
発明の名称エアロゾル生成装置の電源ユニット
出願人日本たばこ産業株式会社
代理人弁理士法人航栄事務所
主分類A24F 40/51 20200101AFI20250422BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】省電力化と安定した動作を実現可能なエアロゾル生成装置を提供すること。
【解決手段】香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、香味源を加熱する加熱部と、前記加熱部へ電力を供給可能な電源と、前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、ユーザが操作可能な操作部と、前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、エアロゾル生成装置の電源ユニット。
【選択図】図12
特許請求の範囲【請求項１】
香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、
香味源を加熱する加熱部と、
前記加熱部へ電力を供給可能な電源と、
前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、
電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、
前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、
ユーザが操作可能な操作部と、
前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、
エアロゾル生成装置の電源ユニット。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載のエアロゾル生成装置の電源ユニットであって、
第１入力端子および第１出力端子を有するＬＤＯを備え、
前記ＬＤＯは、前記電源から前記第１入力端子へ入力される電圧を変換して得られる第１電圧を、前記第１出力端子から出力し、
前記第１出力端子には、前記コントローラの電源端子と、前記スイッチが並列に接続される、
エアロゾル生成装置の電源ユニット。
【請求項３】
請求項２に記載のエアロゾル生成装置の電源ユニットであって、
外部電源へ電気的に接続可能な充電端子と、
前記充電端子へ電気的に接続される第２入力端子と、前記電源へ接続される電源端子と、前記第２入力端子へ入力される電圧から生成した電圧を出力可能な第２出力端子と、を含む充電ＩＣと、を備え、
前記充電ＩＣの前記第２出力端子は、前記ＬＤＯの前記第１入力端子へ接続される、
エアロゾル生成装置の電源ユニット。
【請求項４】
請求項３に記載のエアロゾル生成装置の電源ユニットであって、
前記操作部は、操作されている状態では、一端がグランドへ接続され、他端は抵抗器を介して前記ＬＤＯの前記第１出力端子へ前記スイッチに対して並列接続され、
前記充電ＩＣは、前記操作部の他端へ接続される負論理端子を含み、且つ、前記負論理端子へローレベルの信号が所定時間に亘って入力されると再起動するように構成される、
エアロゾル生成装置の電源ユニット。
【請求項５】
請求項１から４のいずれか１項に記載のエアロゾル生成装置の電源ユニットであって、
前記コントローラが前記操作部に対する特定の操作が行われたことを検出すると、前記スイッチを閉じて前記電源と前記電源端子とを電気的に接続し、
前記コントローラは更に、前記スイッチを閉じた状態においてユーザから加熱開始の操作が行われたことを検知すると前記加熱部による加熱を開始するように制御する、
エアロゾル生成装置の電源ユニット。
【請求項６】
請求項１から５のいずれか１項に記載のエアロゾル生成装置の電源ユニットであって、
直列接続された２つの抵抗器から構成され、前記電源から供給される電圧を分圧する分圧回路を備え、
前記オペアンプの前記反転入力端子および前記非反転入力端子のうち、前記温度センサが接続されていない入力端子が前記分圧回路の出力へ接続される、
エアロゾル生成装置の電源ユニット。
【請求項７】
請求項６に記載のエアロゾル生成装置の電源ユニットであって、
前記オペアンプの前記電源端子と、前記分圧回路の一端とは電気的に接続している、
エアロゾル生成装置の電源ユニット。
【請求項８】
請求項６又は７に記載のエアロゾル生成装置の電源ユニットであって、
前記オペアンプの前記反転入力端子が前記温度センサからの出力へ接続され、
前記オペアンプの前記非反転入力端子が前記分圧回路の出力へ接続される、
エアロゾル生成装置の電源ユニット。
【請求項９】
請求項１から８のいずれか１項に記載のエアロゾル生成装置の電源ユニットであって、
前記オペアンプの出力端子は前記コントローラの第１端子へ接続され、且つ、前記温度センサの温度が閾値以上になると前記出力端子からの出力の論理レベルが変化する、
エアロゾル生成装置の電源ユニット。
【請求項１０】
請求項９に記載のエアロゾル生成装置の電源ユニットであって、
前記出力端子からの出力の論理レベルが変化すると、前記加熱部への電力の供給が停止される、
エアロゾル生成装置の電源ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エアロゾル生成装置の電源ユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、給電装置と発熱素子とコントローラとを備える電子タバコ温度制御システムが記載されている。
【０００３】
特許文献２には、加熱器に結合され、加熱器をある温度まで加熱するように構成される、コントローラと、加熱された空気および気化された物質を送達するように構成されるマウスピースと、を備える気化器が記載されている。
【０００４】
特許文献３には、噴霧器と、マイクロコントローラと、マイクロコントローラおよび噴霧器に電気的に接続された電源と、マイクロコントローラに電気的に接続された質量空気流量センサと、を備える電子タバコが記載されている。
【先行技術文献】
【特許文献】
【０００５】
日本国特許第６６６７６９０号
日本国特表２０１９－５２３０３７号公報
日本国特開２０１９－７１８９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、省電力化と安定した動作を実現可能なエアロゾル生成装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様のエアロゾル生成装置の電源ユニットは、香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、香味源を加熱する加熱部と、前記加熱部へ電力を供給可能な電源と、前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、ユーザが操作可能な操作部と、前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、ものである。
【発明の効果】
【０００８】
本発明によれば、省電力化と安定した動作を実現可能となる。
【図面の簡単な説明】
【０００９】

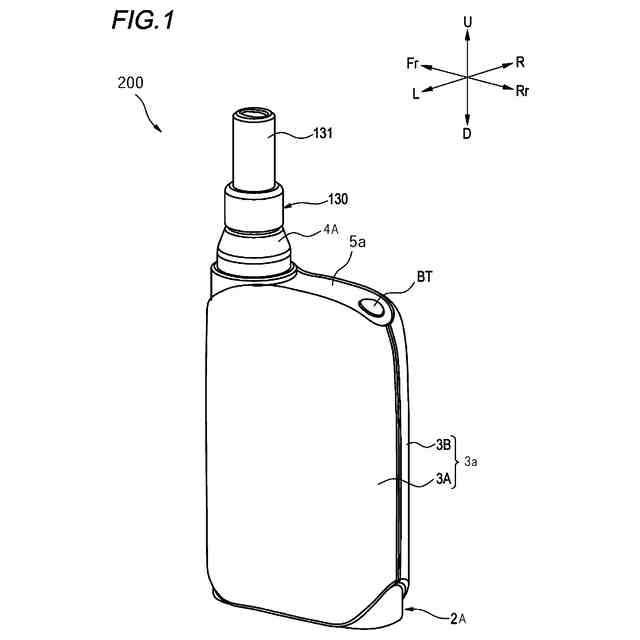

エアロゾル生成装置２００の斜視図である。

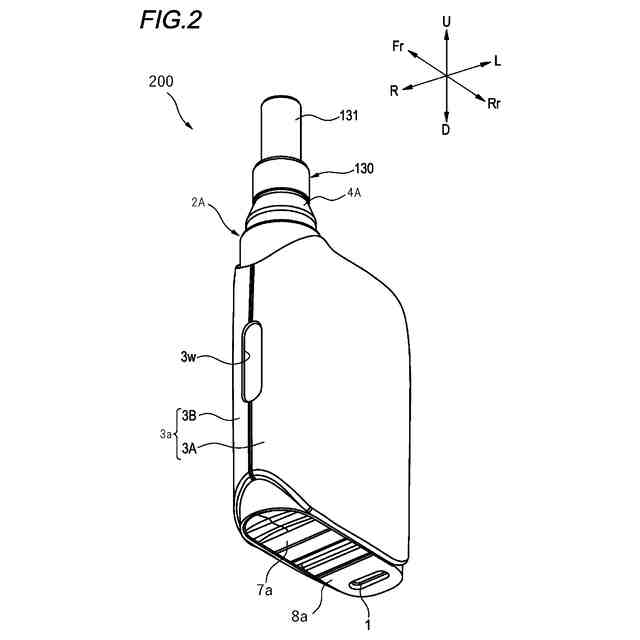

エアロゾル生成装置２００の他の斜視図である。

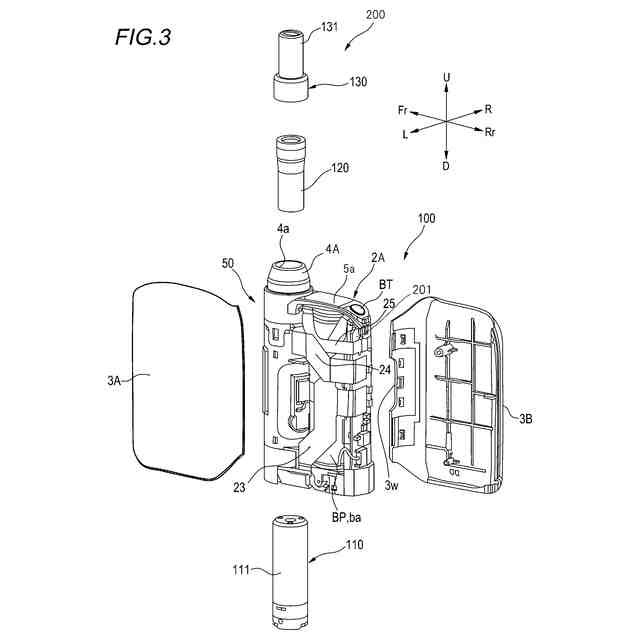

エアロゾル生成装置２００の分解斜視図である。

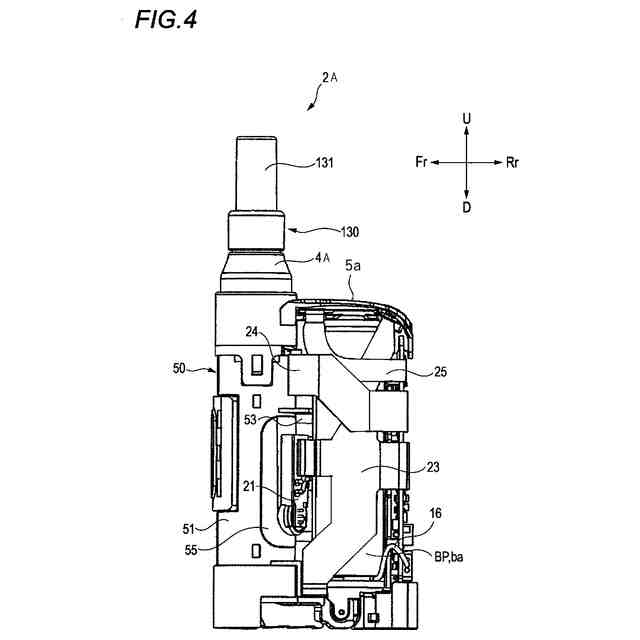

内部ユニット２Ａの左側面図である。

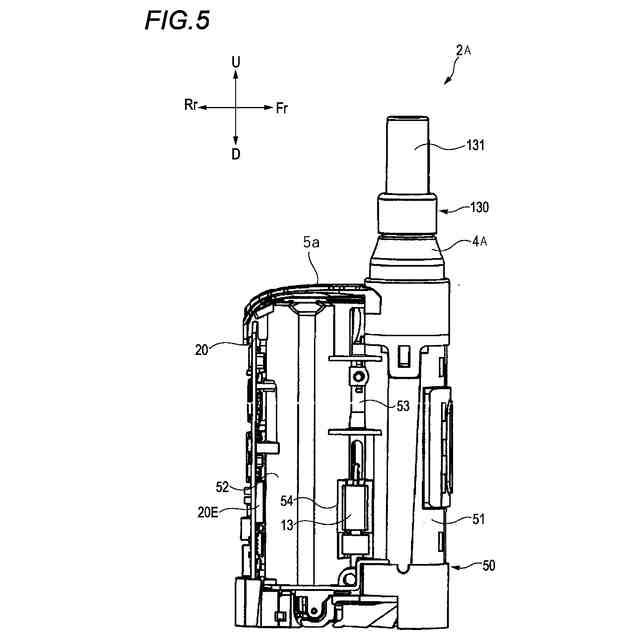

内部ユニット２Ａの右側面図である。
内部ユニット２Ａの加熱部６０及び回路部７０の構成を示す斜視図である。
メイン基板２０の表面２０１を示す図である。
メイン基板２０の裏面２０２を示す図である。

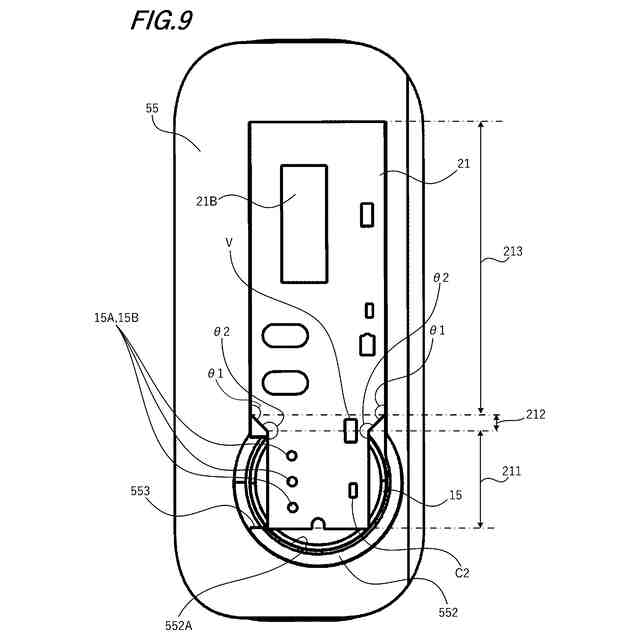

パフセンサ基板２１の素子搭載面に垂直な方向（換言すると、パフセンサ基板２１の厚み方向）に見た平面図である。
図９に示すパフセンサ基板２１とセンサ保持部５５と吸引センサ１５の分解斜視図である。
センサ保持部５５を除いたシャーシ５０の斜視図である。
メイン基板２０に設けられた回路の概略構成を示す図である。
加熱モードの動作にかかわる電子部品を図１２に示す回路から抽出して示した回路図である。
シートヒータＨＴＲ及びリキッドヒータの加熱制御と、振動モータ１３の駆動制御と、ＬＥＤ２１Ｄの駆動制御とに関わる電子部品を図１２に示す回路から抽出して示した回路図である。
ＦＦ９を省略した場合の図１３に対応する回路図である。
ＦＦ９とＡＮＤゲート１０を省略した場合の図１３に対応する回路図である。
図６に示した加熱部６０及び流路形成体１９の分解斜視図である。
図１７に示すヒータＦＰＣ２４の展開図である。
ＭＣＵ６の再起動にかかわる電子部品を図１２に示す回路から抽出して示した回路図である。
図１９に示す再起動回路ＲＢＴの変形例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態であるエアロゾル生成装置の電源ユニットについて説明する。先ず、本実施形態の電源ユニットを備えるエアロゾル生成装置について、図１～図８を参照しながら説明する。
（【００１１】以降は省略されています）
