公開番号2025069337
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025016571,2023083731
出願日2025-02-04,2017-11-17
発明の名称エアロゾル送達装置用の圧力感知
出願人アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド
代理人弁理士法人川口國際特許事務所
主分類A24F 40/51 20200101AFI20250422BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル送達装置に、エアロゾル送達装置の環境内の圧力を感知するための機能を提供する。
【解決手段】エアロゾル送達装置は、制御構成要素およびデジタル圧力センサを含む。デジタル圧力センサは、加えられた圧力を測定し、そのように測定された圧力を示す対応する信号を生成するように構成される。制御構成要素またはデジタル圧力センサは、対応する信号によって示された圧力、または対応する信号から決定されたエアロゾル送達装置もしくはそのユーザの状態に基づいてエアロゾル送達装置の少なくとも1つの機能要素を制御するように、さらに構成される。少なくとも1つの機能要素の制御は、ディスプレイによる提示のための圧力または状態の出力を含む。

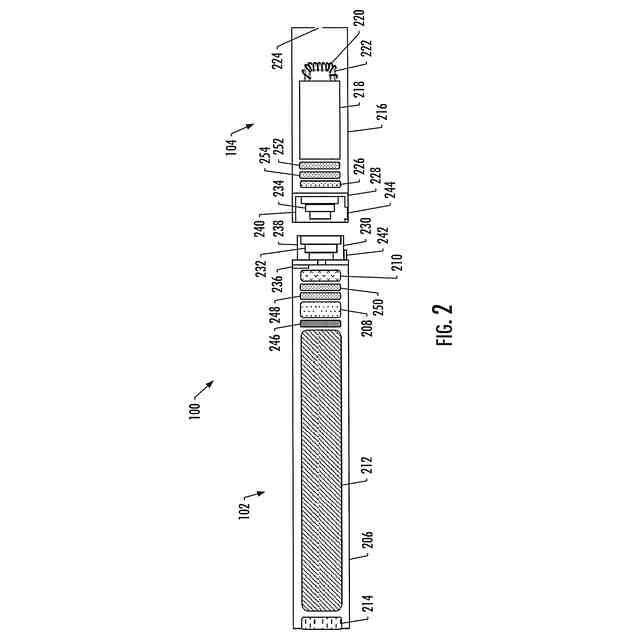

【選択図】図2
特許請求の範囲【請求項１】
エアロゾル送達装置であって、
エアロゾル前駆体組成物を保持するように構成されたリザーバを囲む少なくとも１つのハウジングと、
加熱要素と、
アクティブモードで動作するように構成された制御構成要素であって、アクティブモードにおいて、制御本体が、加熱要素を制御して、エアロゾル前駆体組成物の構成要素をアクティブ化し、気化させるように構成されている、制御構成要素と、
加えられた圧力を測定し、そのように測定された圧力を示す対応する信号を生成するように構成されたデジタル圧力センサと
を含み、
制御構成要素またはデジタル圧力センサが、対応する信号によって示された圧力、または対応する信号から決定されたエアロゾル送達装置もしくはそのユーザの状態に基づいてエアロゾル送達装置の少なくとも１つの機能要素を制御するように、さらに構成され、
少なくとも１つの機能要素の制御が、ディスプレイによる提示のための、圧力または状態の出力を含むエアロゾル送達装置。
続きを表示（約 1,100 文字）【請求項２】
制御構成要素またはデジタル圧力センサが、対応する信号からエアロゾル送達装置またはそのユーザの状態を決定するようにさらに構成され、
少なくとも１つの機能要素の制御が、ディスプレイによる提示のための、そのように決定された状態の出力を含む、請求項１に記載のエアロゾル送達装置。
【請求項３】
デジタル圧力センサがバリオメータ機能を含み、エアロゾル送達装置またはそのユーザの状態が、エアロゾル送達装置の高度変化率を含む、請求項２に記載のエアロゾル送達装置。
【請求項４】
デジタル圧力センサが肺活量計機能を含み、エアロゾル送達装置またはそのユーザの状態が、ユーザの呼吸状態を含む、請求項２に記載のエアロゾル送達装置。
【請求項５】
デジタル圧力センサが、ピエゾ抵抗圧力センサまたは微小電気機械システムベース（ＭＥＭＳ）の静電容量式圧力センサであるか、それらを含み、少なくとも１つの例では、ピエゾ抵抗圧力センサがホイートストンブリッジ回路を有する、請求項１に記載のエアロゾル送達装置。
【請求項６】
デジタル圧力センサに電力を供給するように構成され、リチウムイオン電池（ＬｉＢ）、薄膜固体電池（ＳＳＢ）またはスーパーキャパシタを含む再充電可能な電源をさらに含む、請求項１に記載のエアロゾル送達装置。
【請求項７】
デジタル圧力センサに動作可能に連結され、デジタル圧力センサによって測定される圧力の短期間の変動の検出を減らすように構成された無限入力応答（ＩＩＲ）フィルタまたはフェライトビーズをさらに含む、請求項１に記載のエアロゾル送達装置。
【請求項８】
デジタル圧力センサが、デジタル圧力センサがディセーブル化される休止モード、または、アクティブモードもしくは連続モードで選択的に動作可能であり、アクティブモードもしくは連続モードにおいてデジタル圧力センサは、圧力の単一の測定値もしくは複数の測定値をそれぞれ得るように構成されている、請求項１に記載のエアロゾル送達装置。
【請求項９】
デジタル圧力センサが連続モードで動作可能である少なくとも１つの例では、デジタル圧力センサが、所定のオーバーサンプリングレートで圧力の複数の測定値を得るように構成される、請求項８に記載のエアロゾル送達装置。
【請求項１０】
デジタル圧力センサが連続モードで動作可能である少なくとも１つの例では、デジタル圧力センサが、アクティブモードと休止期間との間で連続的に循環するように構成される、請求項８に記載のエアロゾル送達装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、喫煙物品などのエアロゾル送達装置に関し、さらに具体的には、エアロゾルの発生のために電気的に生成された熱を利用してもよいエアロゾル送達装置（例えば、一般に電子タバコと呼ばれる喫煙物品）に関する。喫煙物品は、タバコから製造され得るか、タバコに由来し得るか、そうでなければタバコを組み込み得る材料を組み込んでもよいエアロゾル前駆体を加熱するように構成されてもよく、前駆体は人間が摂取するための吸入可能な物質を形成することができる。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
使用のためにタバコを燃焼することを必要とする喫煙製品の改良品または代替品として、多くの装置が長年にわたって提案されてきた。これらの装置の多くは、称するところによれば、紙巻タバコ、葉巻またはパイプの喫煙に関連する感覚を提供するが、タバコの燃焼に起因する相当量の不完全燃焼および熱分解生成物を送達することはないように設計されている。この目的のために、電気エネルギーを利用して揮発性材料を気化または加熱するか、タバコを著しく燃焼することなく紙巻タバコ、葉巻またはパイプの喫煙感覚を提供しようとする多くの代替喫煙製品、香味発生器および薬用吸入器が提案されている。例えば、いずれも参照により本明細書に組み込まれるＣｏｌｌｅｔｔらの米国特許第８，８８１，７３７号明細書、ＧｒｉｆｆｉｔｈＪｒ．らの米国特許出願公開第２０１３／０２５５７０２号明細書、Ｓｅｂａｓｔｉａｎらの米国特許出願公開第２０１４／００００６３８号明細書、Ｓｅａｒｓらの米国特許出願公開第２０１４／００９６７８１号明細書、Ａｍｐｏｌｉｎｉらの米国特許出願公開第２０１４／００９６７８２号明細書、Ｄａｖｉｓらの米国特許出願公開第２０１５／００５９７８０号明細書および２０１６年７月２８日に出願されたＷａｔｓｏｎらの米国特許出願番号第１５／２２２，６１５号明細書に記載の背景技術に説明されている様々な代替喫煙物品、エアロゾル送達装置および発熱源を参照されたい。また、例えば、参照によりその全体が本明細書に組み込まれるＣｏｕｎｔｓらの米国特許第５，３８８，５９４号明細書およびＲｏｂｉｎｓｏｎらの米国特許第８，０７９，３７１号明細書の背景技術の項に説明されている製品および加熱構成の様々な実施形態も参照されたい。
【先行技術文献】
【特許文献】
【０００３】
米国特許第８，８８１，７３７号明細書
米国特許出願公開第２０１３／０２５５７０２号明細書
米国特許出願公開第２０１４／００００６３８号明細書
米国特許出願公開第２０１４／００９６７８１号明細書
米国特許出願公開第２０１４／００９６７８２号明細書
米国特許出願公開第２０１５／００５９７８０号明細書
米国特許第５，３８８，５９４号明細書
米国特許第８，０７９，３７１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、エアロゾル送達装置に、エアロゾル送達装置の環境内の圧力を感知するための機能を提供することが望ましい場合がある。
【課題を解決するための手段】
【０００５】
本開示は、エアロゾル送達装置、そのような装置を形成する方法およびそのような装置の要素に関する。したがって、本開示は、限定するものではないが、以下の例示的な実施形態を含む。
【０００６】
例示的な実施形態１：エアロゾル送達装置であって、エアロゾル前駆体組成物を保持するように構成されたリザーバを囲む少なくとも１つのハウジングと、加熱要素と、アクティブモードで動作するように構成された制御構成要素であって、アクティブモードにおいて、制御本体が加熱要素を制御して、エアロゾル前駆体組成物の構成要素をアクティブ化し、気化させるように構成されている制御構成要素と、加えられた圧力を測定し、そのように測定された圧力を示す対応する信号を生成するように構成されたデジタル圧力センサとを含み、制御構成要素またはデジタル圧力センサが、対応する信号によって示された圧力、または対応する信号から決定されたエアロゾル送達装置もしくはそのユーザの状態に基づいてエアロゾル送達装置の少なくとも１つの機能要素を制御するように、さらに構成され、少なくとも１つの機能要素の制御が、ディスプレイによる提示のための圧力または状態の出力を含むエアロゾル送達装置。
【０００７】
例示的な実施形態２：任意の前述の例示的な実施形態、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置であって、制御構成要素またはデジタル圧力センサが、対応する信号からエアロゾル送達装置またはそのユーザの状態を決定するようにさらに構成され、少なくとも１つの機能要素の制御が、ディスプレイによる提示のためのそのように決定された状態の出力を含むエアロゾル送達装置。
【０００８】
例示的な実施形態３：任意の前述の例示的な実施形態、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置であって、デジタル圧力センサがバリオメータ機能を含み、エアロゾル送達装置またはそのユーザの状態が、エアロゾル送達装置の高度変化率を含むエアロゾル送達装置。
【０００９】
例示的な実施形態４：任意の前述の例示的な実施形態、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置であって、デジタル圧力センサが肺活量計機能を含み、エアロゾル送達装置またはそのユーザの状態が、ユーザの呼吸状態を含むエアロゾル送達装置。
【００１０】
例示的な実施形態５：任意の前述の例示的な実施形態、または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置であって、デジタル圧力センサが、ピエゾ抵抗圧力センサまたは微小電気機械システムベース（ＭＥＭＳ）の静電容量式圧力センサであるか、それらを含み、少なくとも１つの例ではピエゾ抵抗圧力センサがホイートストンブリッジ回路を有する、エアロゾル送達装置。
（【００１１】以降は省略されています）
