公開番号2025068755
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178740
出願日2023-10-17
発明の名称複合旋盤用刃物台
出願人オークマ株式会社
代理人個人,個人,個人,個人
主分類B23B 29/24 20060101AFI20250422BHJP(工作機械;他に分類されない金属加工)
要約【課題】工具ホルダの数が増加してタレットの最大振り回し径が大きくなった場合にも、基準位置からワーク加工位置までの距離が大きくならないようにできる複合旋盤用刃物台を提供する。

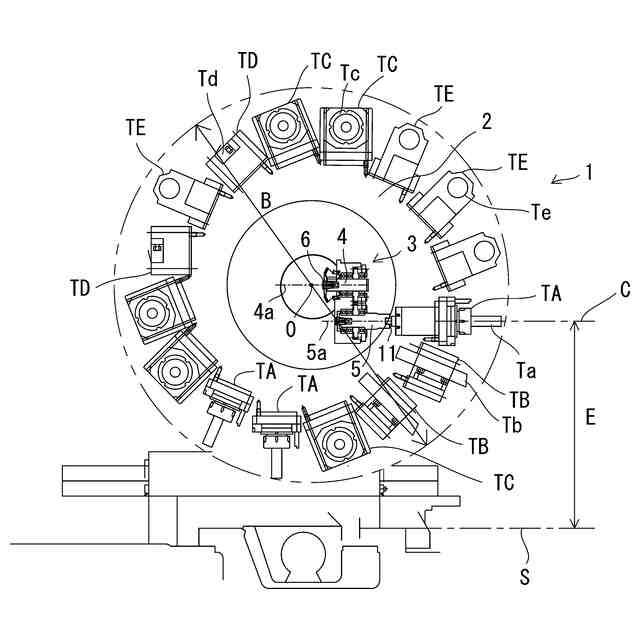

【解決手段】タレット2は、各工具ホルダTA,TB,TC,TD,TEの軸線がタレット2の旋回中心Oを通らない風車形状とされている。工具回転ユニット3は、ワーク加工位置Cの上方にあってタレット2の旋回中心Oを通る軸線4aを有する主工具回転軸4と、主工具回転軸4の軸線4aに対してオフセットされた軸線5aを有しワーク加工位置Cに配されて主工具回転軸4に駆動されるオフセット工具回転軸5とを有している。
【選択図】図1
特許請求の範囲【請求項１】
複数の工具ホルダを保持して旋回するタレットと、ワーク加工位置に割り出された所要の工具ホルダを回転させる工具回転ユニットとを備えている複合旋盤用刃物台であって、
前記タレットは、各工具ホルダの軸線が前記タレットの旋回中心を通らない風車形状とされており、

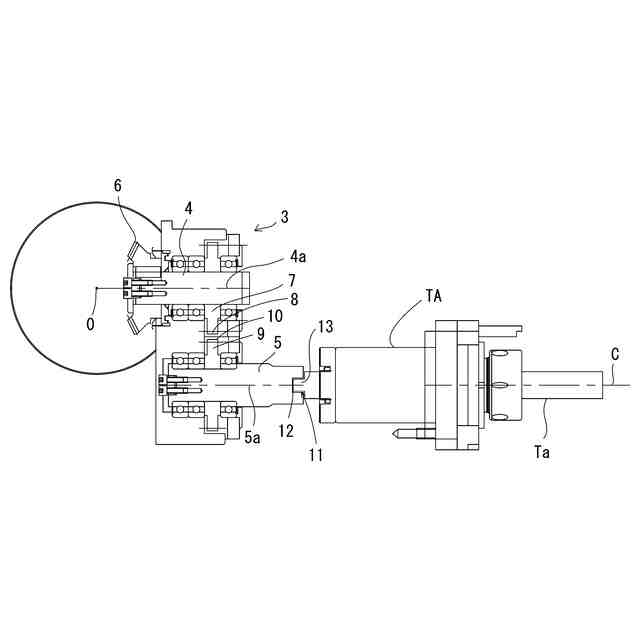

前記工具回転ユニットは、前記ワーク加工位置の上方にあって前記タレットの旋回中心を通る軸線を有する主工具回転軸と、前記主工具回転軸の軸線に対してオフセットされた軸線を有し前記ワーク加工位置に配されて前記主工具回転軸に駆動されるオフセット工具回転軸とを有していることを特徴とする複合旋盤用刃物台。

発明の詳細な説明【技術分野】
【０００１】
この発明は、複合旋盤用刃物台に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ワーク加工位置に配されたワークを種々の工具によって順次加工する複合旋盤で使用される刃物台として、複数の工具ホルダを保持して旋回するタレットと、ワーク加工位置に割り出された所要の工具ホルダを回転させる工具回転軸（工具回転ユニット）とを備えているものが知られている（特許文献１）。
【０００３】

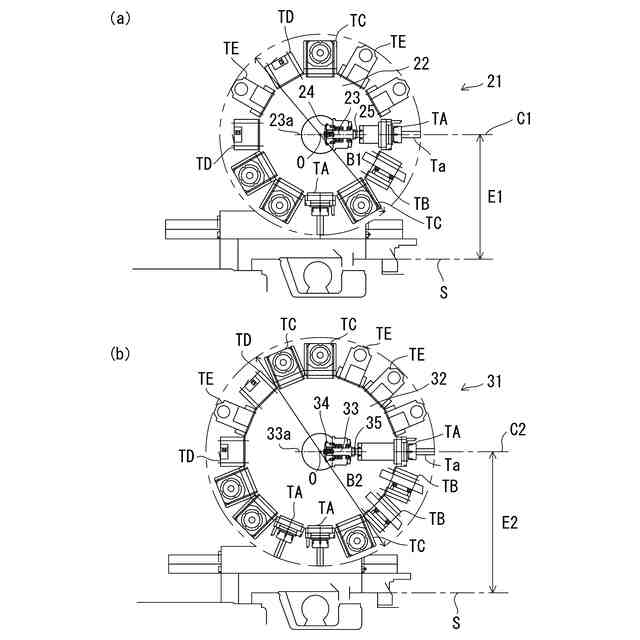

図３（ａ）（ｂ）に、従来の複合旋盤用刃物台(21)(31)の例を示す。
【０００４】
図３（ａ）（ｂ）に示す複合旋盤用刃物台(21)(31)では、ワーク加工位置(C1)(C2)は、タレット(22)(32)の旋回中心(O)を通る線上に位置するように設定されており、タレット(22)(32)は、各工具ホルダ(TA)(TB)(TC)(TD)(TE)の軸線がタレット(22)(32)の旋回中心(O)を通るように形成されている。
そして、工具ホルダ(TA)に保持された工具(Ta)を回転させる工具回転軸(23)(33)の軸線(23a)(33a)は、ワーク加工位置(C1)(C2)（タレット(22)(32)の旋回中心(O)を通る線上）に一致するように設定されている。
【０００５】
工具回転軸(23)(33)の基端部には、工具回転軸(23)(33)をモータ（図示略）によって回転させるための傘歯車(24)(34)が設けられており、工具回転軸(23)(33)の先端部は、連結部(25)(35)を介してワーク加工位置(C1)(C2)に割り出された所要の工具ホルダ(TA)に連結される。
これにより、工具回転軸(23)(33)が回転することで、所要の工具ホルダ(TA)に保持された工具(Ta)によってワーク加工位置(C1)(C2)にあるワーク（図示略）が加工される。
【０００６】
図３（ａ）に示す刃物台(21)では、タレット(22)が１２個の工具ホルダ(TA)(TB)(TC)(TD)(TE)を保持可能なように形成され、図３（ｂ）に示す刃物台(31)では、タレット(32)が１６個の工具ホルダ(TA)(TB)(TC)(TD)(TE)を保持可能なように形成されている。
【０００７】
図３（ａ）において、Ｅ１は、刃物台移動ガイドを基準位置(S)としたワーク加工位置(C1)までの距離、Ｂ１は、タレット(22)の最大振り回し径を示している。また、図３（ｂ）において、Ｅ２は、刃物台移動ガイドを基準位置(S)としたワーク加工位置(C2)までの距離、Ｂ２は、タレット(32)の最大振り回し径を示している。
【０００８】
図３（ａ）（ｂ）によると、図３（ａ）に示す１２個の工具ホルダ(TA)(TB)(TC)(TD)(TE)を保持可能なタレットを有する刃物台(21)から図３（ｂ）に示す１６個の工具ホルダ(TA)(TB)(TC)(TD)(TE)を保持可能なタレットを有する刃物台(31)にすると、タレット(22)(32)の最大振り回し径がＢ１からＢ２に大きくなる分、基準位置(S)からワーク加工位置(C1)(C2)までの距離もＥ１からＥ２に大きくなることになる。基準位置(S)からワーク加工位置(C1)(C2)までの距離が大きくなると、刃物台(21)(31)だけでなく、複合旋盤の他の構成要素である主軸台（図示略）や主軸台に合わせて設けられている装置も大きくなり、複合旋盤が大きくなってしまうという問題が生じる。
【先行技術文献】
【特許文献】
【０００９】
特開２００９－２７９７３６号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
この発明は、従来の技術の有する上記課題に鑑みなされたもので、その目的とするところは、工具ホルダの数が増加してタレットの最大振り回し径が大きくなった場合にも、基準位置からワーク加工位置までの距離が大きくならないようにできる複合旋盤用刃物台を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
