公開番号2025068221
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023177979
出願日2023-10-16
発明の名称メーターボックス
出願人前澤化成工業株式会社
代理人個人,個人,個人,個人
主分類E03B 7/07 20060101AFI20250421BHJP(上水;下水)

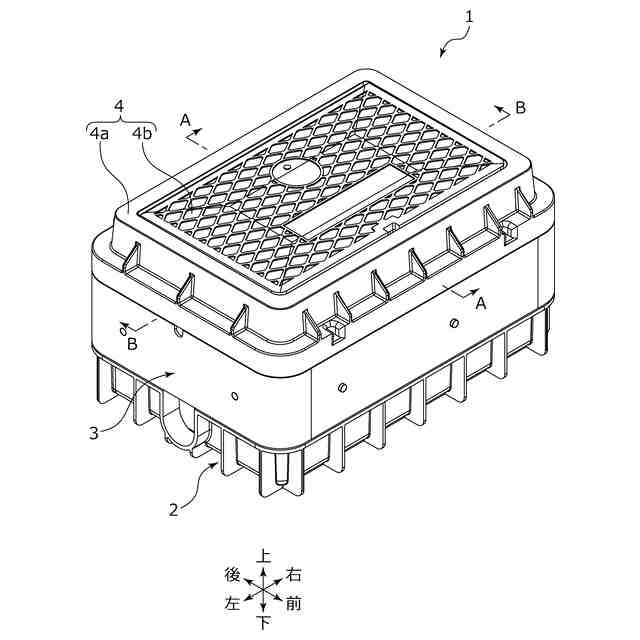

要約【課題】1つのメーター装置を収容することも2つのメーター装置を収容することもできるメーターボックスを提供すること。
【解決手段】量水器ボックス101は、上流側及び下流側にそれぞれ水道管11A,11Bが延びるメーター装置としての量水器12を収容し、少なくとも上部が開口する底体2A及び側枠体3からなる本体Hと、該本体Hの上部の開口を閉塞可能な蓋体4と、から構成され、左側壁2dにおける前後方向中央には、量水器12の下流側の配管である水道管11Bを挿通可能な切欠部5C(第1位置決め凹部)が設けられ、左側壁2dにおける切欠部5Cを挟んで前後方向の両側に、水道管11Bを挿通可能な2つの切欠部5F,5B(第2位置決め凹部)が設けられ、2つの切欠部5F,5Bは、前後方向に並設された2つの量水器12,12の干渉を防止する間隔を空けて配置されている。
【選択図】図27
特許請求の範囲【請求項１】
上流側及び下流側にそれぞれ配管が延びるメーター装置を収容し、少なくとも上部が開口する本体と、前記本体の上部の開口を閉塞可能な蓋体と、から構成されるメーターボックスであって、
前記本体の一の側面における横方向中央には、前記メーター装置の下流側の配管を挿通可能な第１位置決め凹部が設けられ、
前記本体の前記一の側面における前記第１位置決め凹部を挟んで前記横方向の両側に、前記メーター装置の下流側の配管を挿通可能な２つの第２位置決め凹部が設けられ、
２つの前記第２位置決め凹部は、前記横方向に並設された２つの前記メーター装置の干渉を防止する間隔を空けて配置されている
ことを特徴とするメーターボックス。
続きを表示（約 480 文字）【請求項２】
前記本体の一の側面は、２つの前記メーター装置を前記横方向に並設して収容可能な幅を有している
ことを特徴とする請求項１に記載のメーターボックス。
【請求項３】
前記本体の一の側面は、２つ以上、３つ未満の前記メーター装置を前記横方向に並設して収容可能な幅を有している
ことを特徴とする請求項２に記載のメーターボックス。
【請求項４】
前記本体の一の側面と対向する他の側面には、前記第１位置決め凹部及び２つの前記第２位置決め凹部と同形状の位置決め凹部が対向配置されている
ことを特徴とする請求項３に記載のメーターボックス。
【請求項５】
前記第１位置決め凹部及び２つの前記第２位置決め凹部には、泥侵入防止板を着脱可能に取付ける取付部が設けられる
ことを特徴とする請求項１～４のいずれかに記載のメーターボックス。
【請求項６】
前記第１位置決め凹部及び２つの前記第２位置決め凹部の形状は同一である
ことを特徴とする請求項５に記載のメーターボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、量水器等を収納するメーターボックスに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
量水器等のメーター装置は、地中に埋設されるメーターボックスに収容された状態で設置される。この種のメーターボックスには、その側面における左右方向中央に、メーター装置の下流側と上流側に延びる配管を通す開口がそれぞれ形成されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２６１１７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のようなメーターボックスでは、１つのメーター装置しか収容できず、集合住宅などでは居住者分のメーター装置を設置する必要があり、複数のメーター装置それぞれにメーターボックスが必要であった。
【０００５】
本発明は、１つのメーター装置を収容することも２つのメーター装置を収容することもできるメーターボックスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本発明のメーターボックスは、

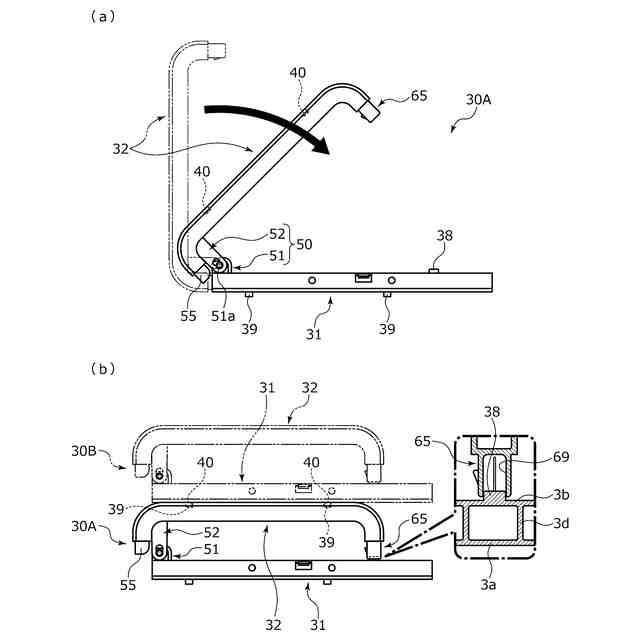

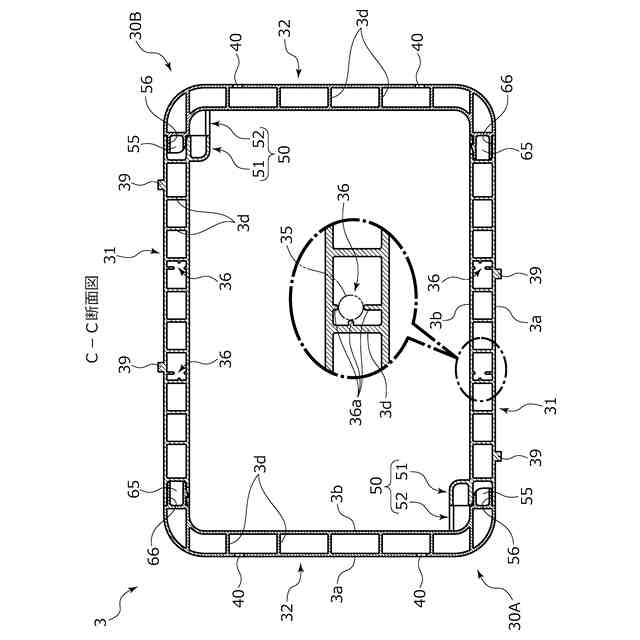

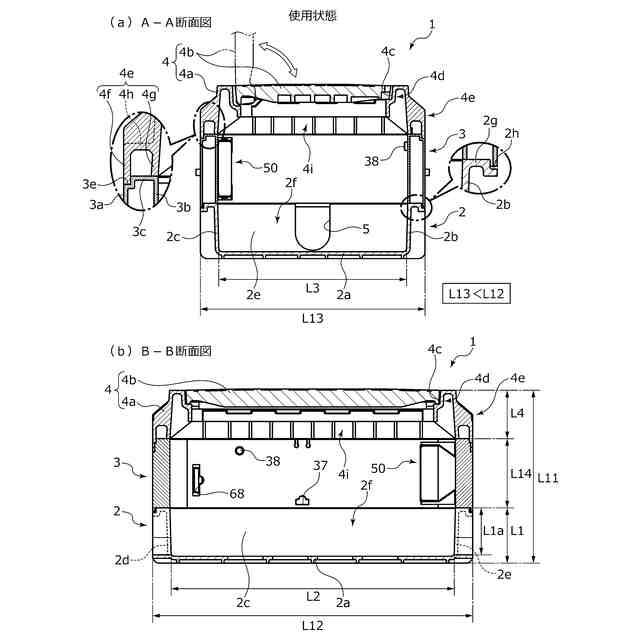

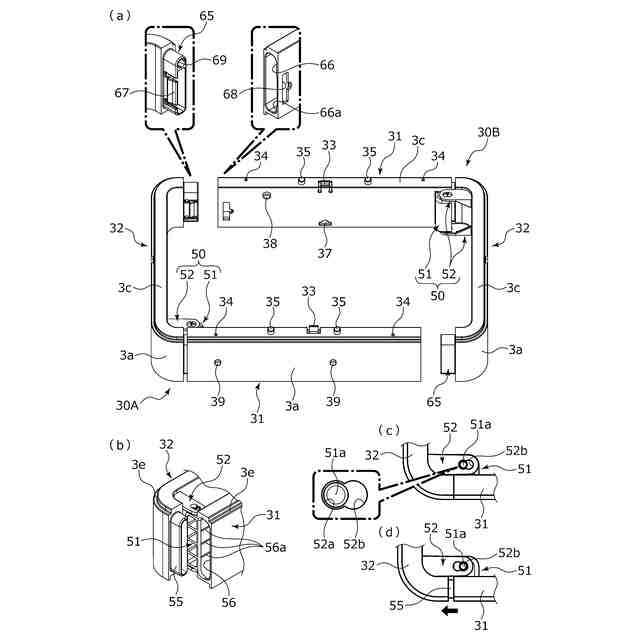

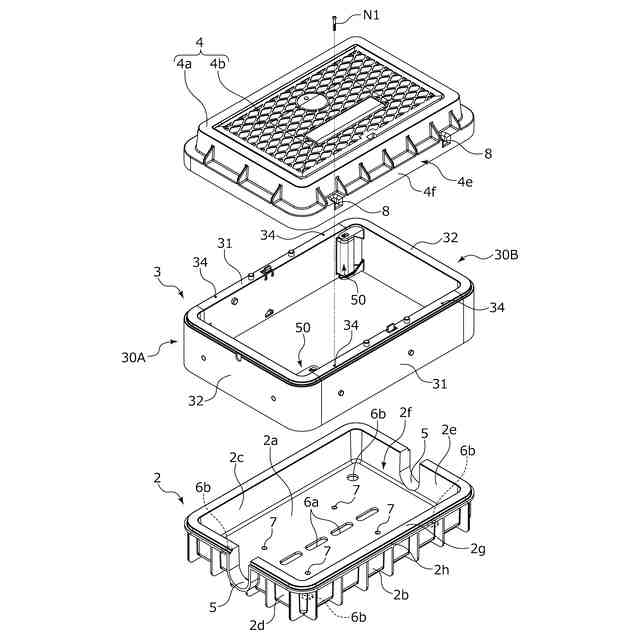

上流側及び下流側にそれぞれ配管が延びるメーター装置を収容し、少なくとも上部が開口する本体と、前記本体の上部の開口を閉塞可能な蓋体と、から構成されるメーターボックスであって、
前記本体の一の側面における横方向中央には、前記メーター装置の下流側の配管を挿通可能な第１位置決め凹部が設けられ、
前記本体の前記一の側面における前記第１位置決め凹部を挟んで前記横方向の両側に、前記メーター装置の下流側の配管を挿通可能な２つの第２位置決め凹部が設けられ、
２つの前記第２位置決め凹部は、前記横方向に並設された２つの前記メーター装置の干渉を防止する間隔を空けて配置されている
ことを特徴としている。
この特徴によれば、本体の一の側面における横方向中央には、メーター装置の下流側の配管を挿通可能な第１位置決め凹部が設けられるとともに、第１位置決め凹部を挟んで両側に、２つの第２位置決め凹部が設けられており、２つの第２位置決め凹部は、横方向に並設された２つのメーター装置の干渉を防止する間隔を空けて配置されているため、第１位置決め凹部に下流側の配管を挿通して１つのメーター装置を中央に配置して収容することも、両側の第２位置決め凹部にそれぞれ配管を挿通して２つメーター装置を干渉させることなく横方向に並設して収容することもできる。
【０００７】
本発明のメーターボックスは、

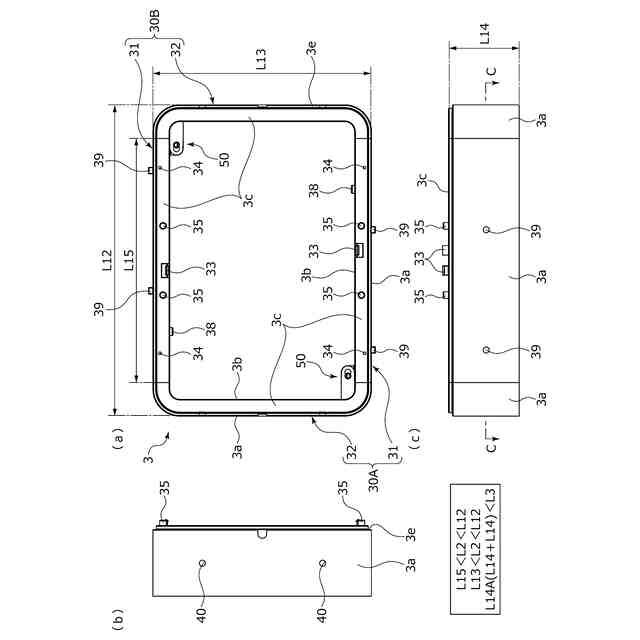

前記本体の一の側面は、２つの前記メーター装置を前記横方向に並設して収容可能な幅を有している
ことを特徴としている。
この特徴によれば、横方向に並設して配置された２つのメーター装置の最大幅部分を本体内に無理なく収容することができる。
【０００８】
本発明のメーターボックスは、
前記本体の一の側面は、２つ以上、３つ未満の前記メーター装置を前記横方向に並設して収容可能な幅を有している
ことを特徴としている。
この特徴によれば、横方向に並設して配置された２つのメーター装置の最大幅部分を本体内に無理なく収容でき、かつ本体が適切なサイズとなる。
【０００９】
本発明のメーターボックスは、
前記本体の一の側面と対向する他の側面には、前記第１位置決め凹部及び２つの前記第２位置決め凹部と同形状の位置決め凹部が対向配置されている
ことを特徴としている。
この特徴によれば、本体の一の側面にも、他の側面にも、メーター装置の下流側の配管を挿通することが可能であり、一の側面、他の側面の方向を意識せずに設置することが可能となる。
【００１０】
本発明のメーターボックスは、
前記第１位置決め凹部及び２つの前記第２位置決め凹部には、泥侵入防止板を着脱可能に取付ける取付部が設けられる
ことを特徴としている。
この特徴によれば、第１位置決め凹部及び２つの第２位置決め凹部のうち配管を挿通しない位置決め凹部に泥侵入防止板を取付けることで、本体内に泥が侵入することを防止できる。
（【００１１】以降は省略されています）
