公開番号2025068059
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025025149,2021005595
出願日2025-02-19,2021-01-18
発明の名称撮像レンズ系及び撮像装置
出願人マクセル株式会社
代理人個人
主分類G02B 13/00 20060101AFI20250417BHJP(光学)
要約【課題】望遠でありながら各種収差を好適に補正可能な撮像レンズ系及び撮像装置を提供すること。
【解決手段】撮像レンズ系11は、物体側から像側に向かって順に、物体側に凸面を有する第1レンズL1、物体側に凸面を有する第2レンズL2、メニスカス形状を有し、物体側及び像側に非球面を有する第3レンズL3、像側に凹面を有する第4レンズL4、物体側及び像側に凸面を有する第5レンズL5、物体側に凸面を有し、物体側及び像側に非球面を有する第6レンズL6からなり、光学系全体の焦点距離をFとし、第3レンズL3の焦点距離をf3とし、第6レンズL6の焦点距離をf6とした場合に、以下の式(1)及び(2)を満たす。
-0.3<F/f3<0.1 ・・・(1)
-0.2<F/f6<0.3 ・・・(2)
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側に向かって順に、物体側に凸面を有する第１レンズ、物体側に凸面を有する第２レンズ、メニスカス形状を有し、物体側及び像側に非球面を有する第３レンズ、像側に凹面を有する第４レンズ、物体側及び像側に凸面を有する第５レンズ、物体側に凸面を有し、物体側及び像側に非球面を有する第６レンズからなり、
前記第１レンズは正のパワーを有し、
前記第４レンズと前記第５レンズは、接合レンズを構成している、撮像レンズ系。
続きを表示（約 520 文字）【請求項２】
前記第５レンズの、環境温度が２５℃であるときの、ｄ線の波長における相対屈折率の温度変化係数をｄＮｄ５／ｄｔとし、前記第４レンズと前記第５レンズから構成される接合レンズの焦点距離をｆ４＿５とし、前記第５レンズの焦点距離をｆ５とした場合に、以下の式（５）～（７）を満たす、請求項１に記載の撮像レンズ系。
－３．０＜ｄＮｄ５／ｄｔ≦４．９・・・（５）
１＜Ｆ／ｆ４＿５＜１．３・・・（６）
０．６＜ｆ５／ｆ４＿５＜０．８・・・（７）
【請求項３】
前記撮像レンズ系の画角は、２０°以上５０°以下である、請求項１又は２に記載の撮像レンズ系。
【請求項４】
前記第２レンズは負のパワーを有し、前記第４レンズは負のパワーを有し、前記第５レンズは正のパワーを有し、
前記第３レンズと前記第４レンズとの間に絞りが配置されている、請求項１乃至３の何れか一項に記載の撮像レンズ系。
【請求項５】
請求項１～４の何れか一項に記載の撮像レンズ系と、
前記撮像レンズ系の焦点位置に配置された撮像素子と、を備える撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は撮像レンズ系及び撮像装置に関し、例えば車載用の撮像レンズ系及び撮像装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１に、画角が５０°前後である望遠な撮像レンズ系が記載されている。レンズ系の明るさは、焦点距離に比例しレンズ開口径に反比例するため、レンズ系の焦点距離が長くなればなるほどレンズ系の明るさが明るくなる。そのため、焦点距離が比較的長い望遠な撮像レンズ系は、一般に、焦点距離が長く、明るいという特徴を有する。
また、特許文献２に、映像をスクリーンに投影するための投影レンズ系が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２２０７４１号公報
特開２００１－１９４５８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、例えば、特許文献２に記載されているように、焦点距離が長くなればなるほど、像面湾曲やコマ収差等の各種収差が増大するというという問題がある。
【０００５】
本発明は、このような問題点に鑑みてなされたものであり、望遠でありながら各種収差を好適に補正可能な撮像レンズ系及び撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態の撮像レンズ系は、物体側から像側に向かって順に、物体側に凸面を有する第１レンズ、物体側に凸面を有する第２レンズ、メニスカス形状を有し、物体側及び像側に非球面を有する第３レンズ、像側に凹面を有する第４レンズ、物体側及び像側に凸面を有する第５レンズ、物体側に凸面を有し、物体側及び像側に非球面を有する第６レンズからなり、
光学系全体の焦点距離をＦとし、前記第３レンズの焦点距離をｆ３とした場合に、以下の式（１）を満たし、
－０．３＜Ｆ／ｆ３＜０．１・・・（１）
前記第６レンズの焦点距離をｆ６とした場合に、以下の式（２）を満たす。
－０．２＜Ｆ／ｆ６＜０．３・・・（２）
【発明の効果】
【０００７】
本発明によれば、望遠でありながら各種収差を好適に補正可能な撮像レンズ系及び撮像装置を提供することができる。
【図面の簡単な説明】
【０００８】

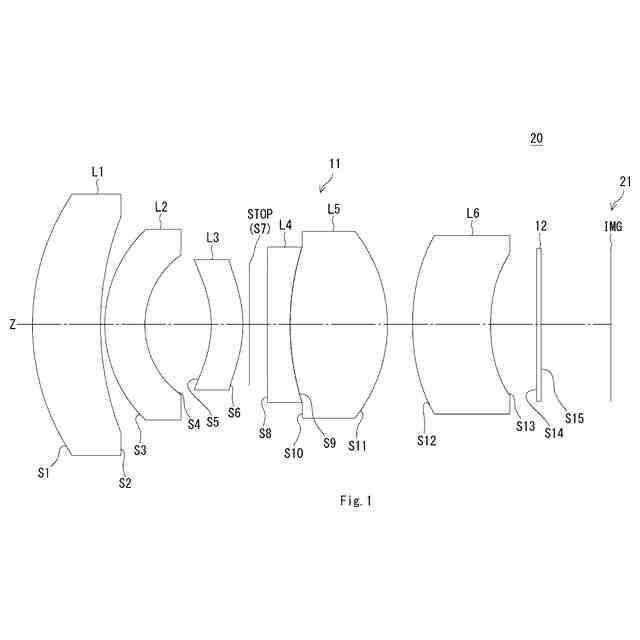

実施の形態１に係る撮像レンズ系及び撮像装置の構成を示す断面図である。
距離ＥＴ３及び距離ＥＴ６を説明する図である。
実施例１の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図、歪曲収差図である。
実施例２に係る撮像レンズ系及び撮像装置の構成を示す断面図である。
実施例２の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図、歪曲収差図である。
実施例３に係る撮像レンズ系及び撮像装置の構成を示す断面図である。
実施例３の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図、歪曲収差図である。
実施例４に係る撮像レンズ系及び撮像装置の構成を示す断面図である。
実施例４の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図、歪曲収差図である。
実施例５に係る撮像レンズ系及び撮像装置の構成を示す断面図である。
実施例５の撮像レンズ系における球面収差図（縦収差図）、像面湾曲図、歪曲収差図である。
実施例４に係る撮像レンズ系の－４０℃、２５℃、１１５℃におけるＭＴＦ曲線である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施の形態について説明する。
実施の形態１
（撮像レンズ系及び撮像装置）
図１は、実施の形態１に係る撮像レンズ系１１及び撮像装置２０の構成及び光線を示す断面図である。撮像装置２０は、撮像レンズ系１１、撮像素子２１を備える。撮像レンズ系１１及び撮像素子２１は筐体（不図示）に収容されている。
撮像素子２１は、受光した光を電気信号に変換する素子であり、例えば、ＣＣＤイメージセンサやＣＭＯＳイメージセンサが用いられる。撮像素子２１は、撮像レンズ系１１の結像位置に配置されている。
以下、撮像レンズ系１１について、詳細に説明する。
【００１０】

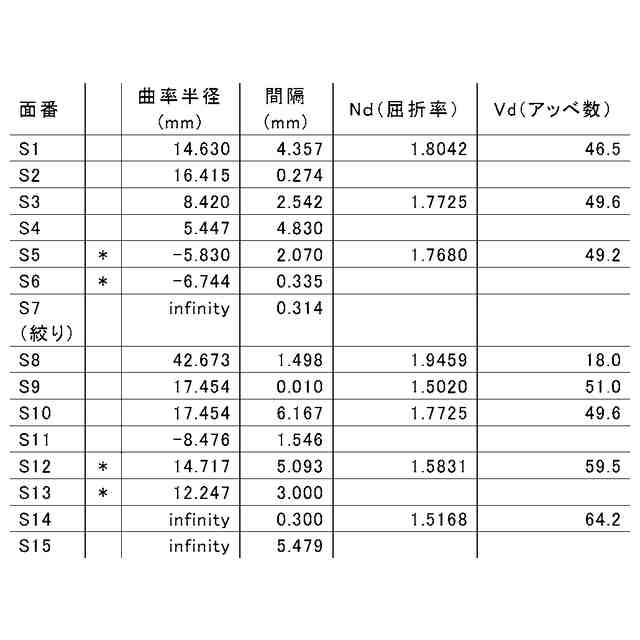

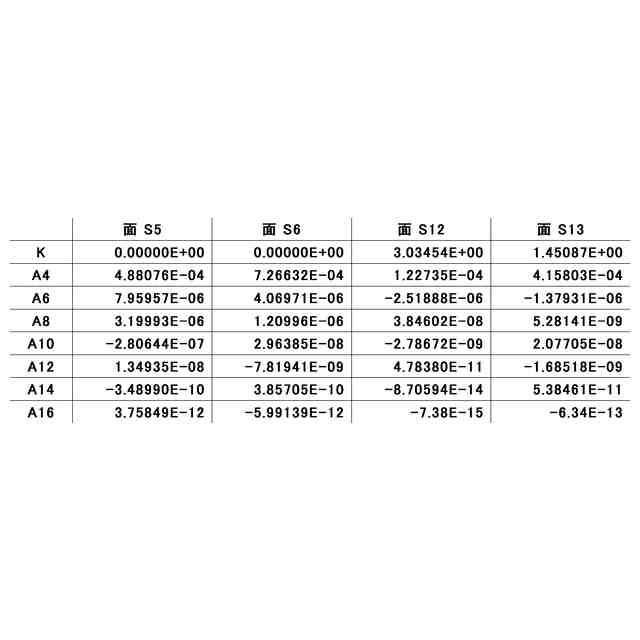

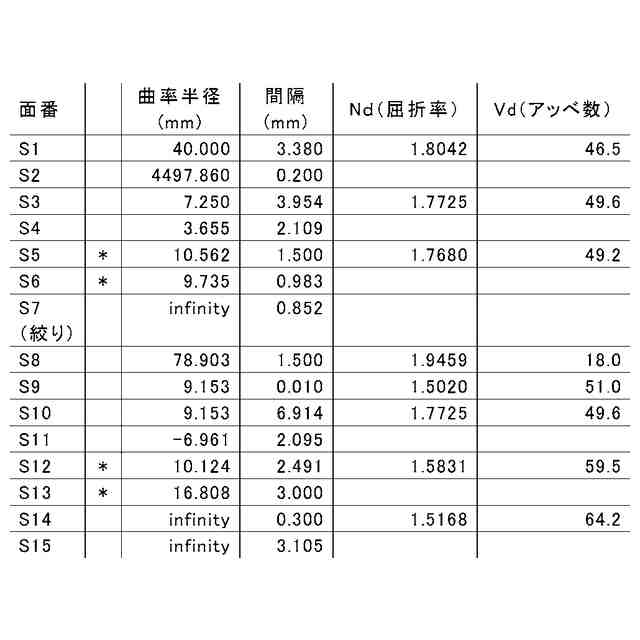

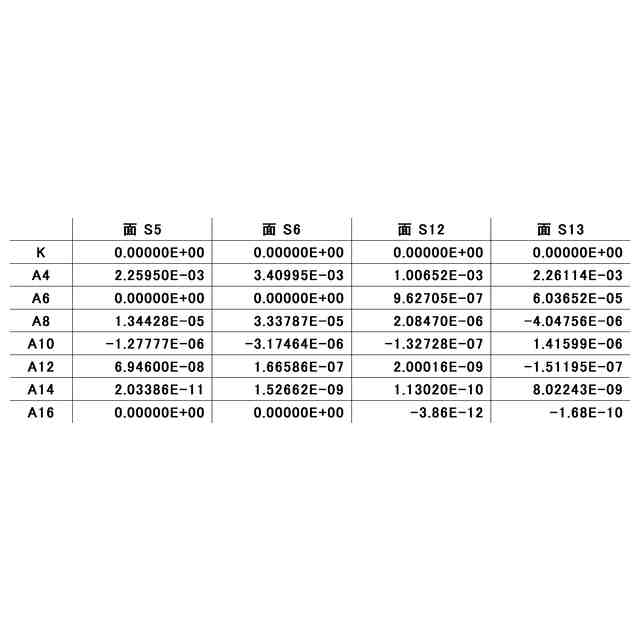

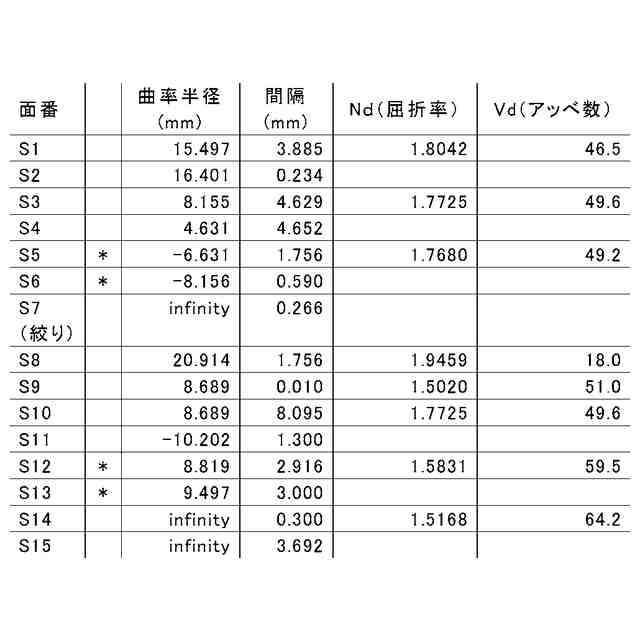

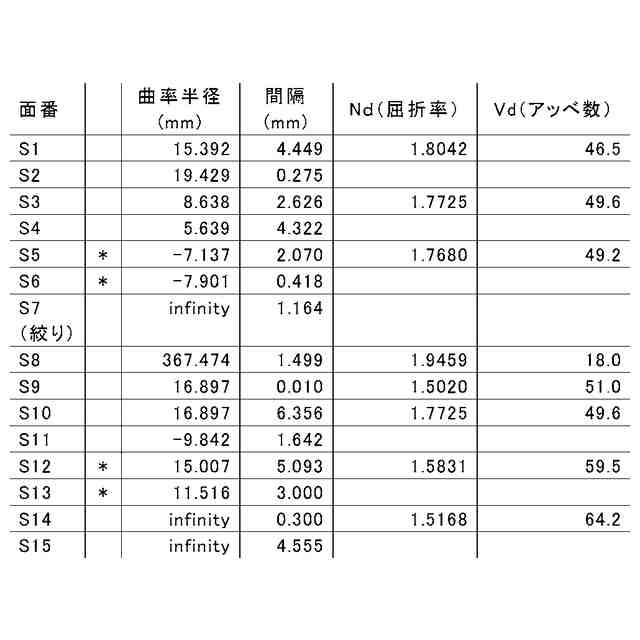

図１に示すように、実施の形態１の撮像レンズ系１１は、物体側から像側に向かって順に、正のパワーを有し、物体側に凸面を有する第１レンズＬ１と、負のパワーを有し物体側に凸面を有する第２レンズＬ２と、物体側及び像側に非球面を有する第３レンズＬ３と、絞りＳＴＯＰと、負のパワーを有し、像側に凹面を有する第４レンズＬ４と、正のパワーを有し、物体側及び像側に凸面を有する第５レンズＬ５と、物体側及び像側に非球面を有する第６レンズＬ６と、を有する。また、撮像レンズ系１１は、図１に示すように、第６レンズＬ６の像側レンズ面Ｓ１３と結像面ＩＭＧとの間に、波長フィルターガラス及びカバーガラス等のガラス１２を備えていてもよい。また、第４レンズＬ４と第５レンズＬ５は、接合レンズを構成してもよい。また、撮像レンズ系１１の結像面はＩＭＧで示されている。
また、絞りＳＴＯＰは、撮像レンズ系１１のＦナンバー（Ｆｎｏ）を決める絞りである。
（【００１１】以降は省略されています）
