特許ウォッチ

公開番号2025066249
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175700
出願日2023-10-11
発明の名称カルシウム系炭酸化合物及び含水組成物
出願人神島化学工業株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類C04B 28/10 20060101AFI20250416BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】建築材料としての無機質成形体に用いた際に加熱時に加熱面の収縮や裏面温度の上昇をより低減することができるカルシウム系炭酸化合物及び含水組成物を提供する。
【解決手段】水に33質量%の濃度で分散した状態の分散液の30rpmでの粘度が1000cP以上2000cP以下である、カルシウム系炭酸化合物。

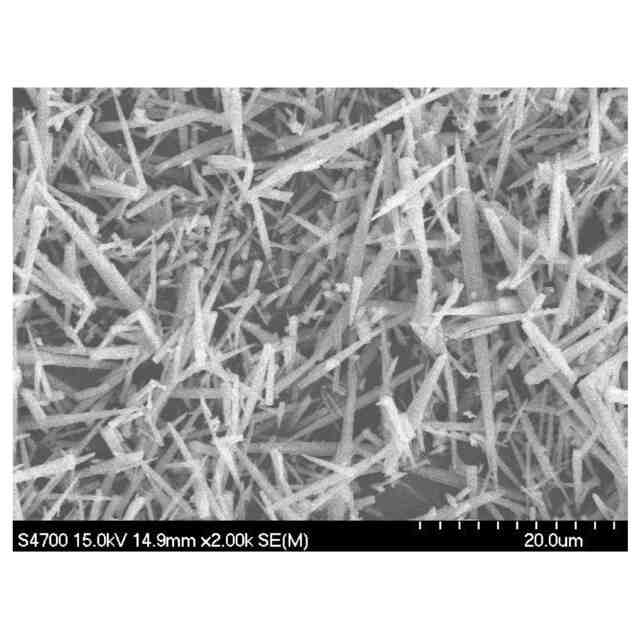

【選択図】図1
特許請求の範囲【請求項１】
水に３３質量％の濃度で分散した状態の分散液の３０ｒｐｍでの粘度が１０００ｃＰ以上２０００ｃＰ以下である、カルシウム系炭酸化合物。
続きを表示（約 690 文字）【請求項２】
水に３３質量％の濃度で分散した状態の分散液の６ｒｐｍでの粘度が１０００ｃＰ以上２５００ｃＰ以下である、請求項１に記載のカルシウム系炭酸化合物。
【請求項３】
水に３３質量％の濃度で分散した状態の分散液の６ｒｐｍでの粘度μ
６
の３０ｒｐｍでの粘度μ
３０
に対する比μ
６
／μ
３０
が、１．０以上２．５以下である、請求項２に記載のカルシウム系炭酸化合物。
【請求項４】
平均長径の平均短径に対するアスペクト比が２以上１９以下である、請求項１に記載のカルシウム系炭酸化合物。
【請求項５】
レーザー回折法による平均粒子径が、１．１μｍ以上１２．５μｍ以下である、請求項１に記載のカルシウム系炭酸化合物。
【請求項６】
走査電子顕微鏡での観察による平均長径が、０．５μｍ以上２５μｍ以下である、請求項１に記載のカルシウム系炭酸化合物。
【請求項７】
水と、請求項１～６のいずれか１項に記載のカルシウム系炭酸化合物とを含有する含水組成物。
【請求項８】
含水率が、４０質量％以上９９質量％以下である、請求項７に記載の含水組成物。
【請求項９】
含水率が、５質量％以上６０質量％以下である、請求項７に記載の含水組成物。
【請求項１０】
合成カルシウム系炭酸化合物の製造工程において乾燥を経ずに得られる、請求項７に記載の含水組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カルシウム系炭酸化合物及び含水組成物に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
無機質成形体は、大部分が水硬性材料や珪酸質材料等の無機物質で構成されている成形体であり、耐火性、軽量、高強度、作業性等の特性を有することから、住宅等の外壁材、屋根下地材、軒天井材等に広く用いられている。
【０００３】
他方、近年の環境意識の高まりから、産業プロセスにおいて二次的に発生する廃棄物や排ガス、廃熱等の副生成物や副生成エネルギーを再利用する試みもなされつつある。
【０００４】
無機質成形体に要求される重要な安全性能の一つである耐火性を高めつつ、廃棄物の再利用を進める技術として、海水から水酸化マグネシウムを製造する工程において、海水中の炭酸塩を除去する工程で副生する炭酸カルシウム及び水酸化マグネシウムを主成分とする海水残渣を石灰質材料に応用する技術が提案されている（特開２０１２－１１６６８５号公報）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１１６６８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、前記技術によっても加熱時に加熱面の収縮や裏面温度の上昇が生じることがあり、無機質成形体の建築材料としての耐火性をより向上させることが求められる。
【０００７】
さらに、二酸化炭素は温暖化ガスとして広く認識されつつあり、産業プロセスからの二次生成物としての二酸化炭素の再利用や排出削減は喫緊の課題となっている。
【０００８】
本発明は、建築材料としての無機質成形体に用いた際により高い水準で耐火性を発揮可能なカルシウム系炭酸化合物及び含水組成物を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、鋭意検討を重ねた結果、以下の構成により、前記課題を解決できることを見出し、本発明を完成するに至った。
【００１０】
本発明は、一実施形態において、
水に３３質量％の濃度で分散した状態の分散液の３０ｒｐｍでの粘度が１０００ｃＰ以上２０００ｃＰ以下である、カルシウム系炭酸化合物に関する。
（【００１１】以降は省略されています）

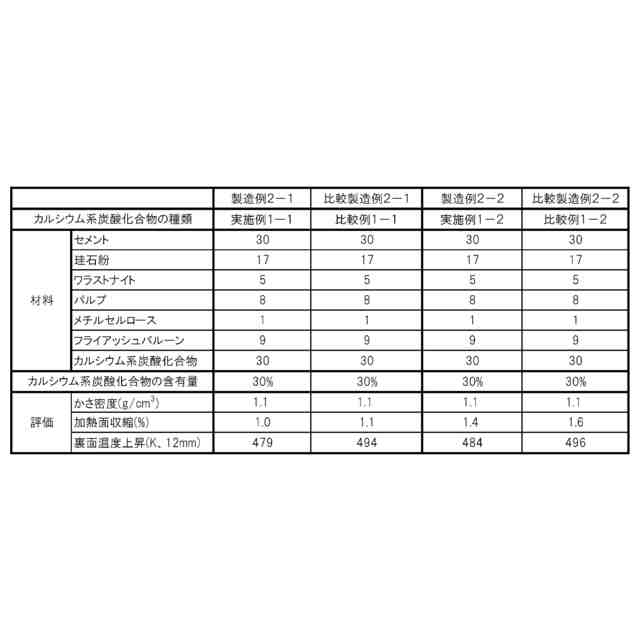

関連特許
