特許ウォッチ

公開番号2025053961
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163103
出願日2023-09-26
発明の名称アルミナジルコニア焼結板
出願人株式会社MARUWA
代理人個人
主分類C04B 35/119 20060101AFI20250331BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】高い靭性を備えた信頼性の高いアルミナジルコニア焼結板を提供する。
【解決手段】アルミナジルコニア焼結板の分析結果で、
ZrO₂:4.54～8.02wt%、
Y₂O₃:0.13～0.33wt%、
SiO₂:0.20～0.44wt%、
MgO:0.09～0.25wt%、
CaO:0.05～0.17wt%、
HfO₂:0.09～0.17wt%、
及び残部はAl₂O₃を含み、
破壊靭性が3.95～4.90MPa・m^1/2であるアルミナジルコニア焼結板。

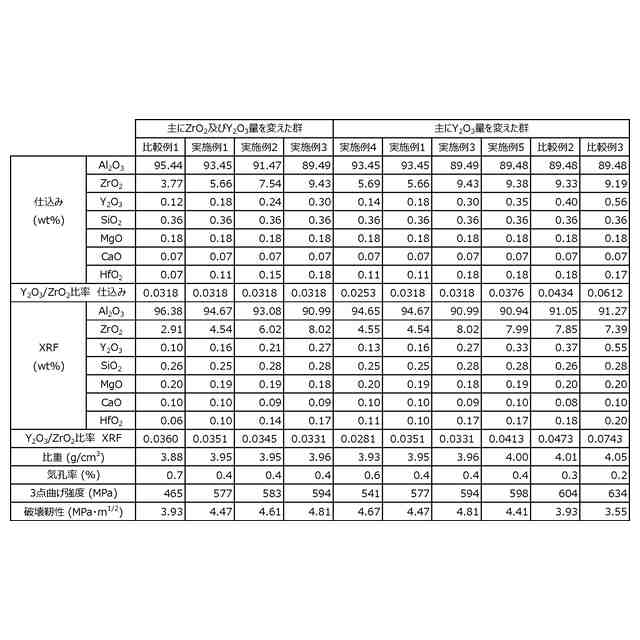

【選択図】図5
特許請求の範囲【請求項１】
アルミナジルコニア焼結板の分析結果で、
ＺｒＯ
２
：４.５４～８．０２ｗｔ％、
Ｙ
２
Ｏ
３
：０．１３～０．３３ｗｔ％、
ＳｉＯ
２
：０．２０～０．４４ｗｔ％、
ＭｇＯ：０．０９～０．２５ｗｔ％、
ＣａＯ：０．０５～０．１７ｗｔ％、
ＨｆＯ
２
：０．０９～０．１７ｗｔ％、
及び残部はＡｌ
２
Ｏ
３
を含み、
破壊靭性が３．９５～４．９０ＭＰａ・ｍ
１／２
であるアルミナジルコニア焼結板。
続きを表示（約 790 文字）【請求項２】
Ｙ
２
Ｏ
３
／ＺｒＯ
２
質量比率が０．０２８０～０．０４２０である請求項１記載のアルミナジルコニア焼結板。
【請求項３】
三点曲げ強度が５００～６００ＭＰａである請求項１記載のアルミナジルコニア焼結板。
【請求項４】
比重が３．８９以上である請求項１記載のアルミナジルコニア焼結板。
【請求項５】
気孔率が０．６％以下である請求項１記載のアルミナジルコニア焼結板。
【請求項６】
Ａｌ
２
Ｏ
３
とＺｒＯ
２
とＹ
２
Ｏ
３
とＣａＯを含み、
アルミナジルコニア焼結板の分析結果で、Ｙ
２
Ｏ
３
／ＺｒＯ
２
質量比率が０．０２８０～０．０４２０であり、
破壊靭性が３．９５～４．９０ＭＰａ・ｍ
１／２
であり、
三点曲げ強度が５００～６００ＭＰａであるアルミナジルコニア焼結板。
【請求項７】
破壊靭性が３．９５～４．９０ＭＰａ・ｍ
１／２
であり、
三点曲げ強度が５００～６００ＭＰａであり、
気孔率が０．６％以下であるアルミナジルコニア焼結板。
【請求項８】
請求項１～７のいずれか一項に記載のアルミナジルコニア焼結板を用いた回路基板。
【請求項９】
請求項１～７のいずれか一項に記載のアルミナジルコニア焼結板を用いた放熱部材。
【請求項１０】
請求項１～７のいずれか一項に記載のアルミナジルコニア焼結板を用いた絶縁部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、アルミナジルコニア焼結板に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１では、アルミナ粒子のマトリクスにナノジルコニア粒子を分散させると、気孔率２.２％までは強度の高いアルミナジルコニア複合セラミック体が得られることが報告されている。
【０００３】
本願出願人が先に提案した特許文献２のアルミナジルコニア焼結基板は、（発光素子マウント用で光反射率を高くするため）気孔率を４．１％とした実施例の試料で三点曲げ強度が５５７ＭＰａと高く、気孔率を０．８％とした比較例の試料では三点曲げ強度が７０５ＭＰａと非常に高かった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２４１２８号公報
特許第５８５０４５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、アルミナジルコニア焼結板は、強度を高めると、靭性が低下して衝撃に弱くなり、信頼性が損なわれるという問題があった。
【０００６】
そこで、本発明の目的は、高い靭性を備えた信頼性の高いアルミナジルコニア焼結板を提供することにある。
【課題を解決するための手段】
【０００７】
［１］アルミナジルコニア焼結板の分析結果で、
ＺｒＯ
２
：４.５４～８．０２ｗｔ％、
Ｙ
２
Ｏ
３
：０．１３～０．３３ｗｔ％、
ＳｉＯ
２
：０．２０～０．４４ｗｔ％、
ＭｇＯ：０．０９～０．２５ｗｔ％、
ＣａＯ：０．０５～０．１７ｗｔ％、
ＨｆＯ
２
：０．０９～０．１７ｗｔ％、
及び残部はＡｌ
２
Ｏ
３
を含み、
破壊靭性が３．９５～４．９０ＭＰａ・ｍ
１／２
であるアルミナジルコニア焼結板。
【０００８】
［２］Ｙ
２
Ｏ
３
／ＺｒＯ
２
質量比率が０．０２８０～０．０４２０である上記［１］記載のアルミナジルコニア焼結板。
【０００９】
［３］三点曲げ強度が５００～６００ＭＰａである上記［１］又は［２］記載のアルミナジルコニア焼結板。
【００１０】
［４］比重が３．８９以上である上記［１］～［３］のいずれか一項に記載のアルミナジルコニア焼結板。
（【００１１】以降は省略されています）
