公開番号2025096527
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025065545,2023101402
出願日2025-04-11,2023-06-21
発明の名称窒化ケイ素焼結体、および回路基板
出願人株式会社MARUWA
代理人弁理士法人広江アソシエイツ特許事務所
主分類C04B 35/587 20060101AFI20250619BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】エッチング処理後の基板表面におけるエッチングのむらを低減し、絶縁耐圧性能が改善された窒化ケイ素焼結体を提供する。
【解決手段】窒化ケイ素焼結体は、窒化ケイ素粒子と、窒化ケイ素粒子の間に存在する粒界相とを含み、β-Si₃N₄のX線回折ピークを有する。窒化ケイ素焼結体の基板を、50℃および質量分率7.8%の塩酸溶液中で30分間浸漬して得られるエッチング処理後の基板において、基板表裏面のエッチング深さ比R_Dが10%以下である。
【選択図】図2
特許請求の範囲【請求項１】
窒化ケイ素粒子と、前記窒化ケイ素粒子の間に存在する粒界相とを有する窒化ケイ素焼結体であって、
前記窒化ケイ素焼結体の基板を、５０℃および質量分率７．８％の塩酸溶液中で３０分間浸漬して得られるエッチング処理後の基板において、基板表裏面のエッチング深さ比Ｒ
Ｄ
が１０％以下であることを特徴とする窒化ケイ素焼結体。
続きを表示（約 800 文字）【請求項２】
窒化ケイ素粒子と、前記窒化ケイ素粒子の間に存在する粒界相とを有する窒化ケイ素焼結体であって、
前記窒化ケイ素焼結体の基板を、５０℃および質量分率７．８％の塩酸溶液中で３０分間浸漬して得られるエッチング処理後の基板において、評価長さＬに対する非エッチング層とエッチング層の境界線の長さの比を示す境界線長さ比Ｒ
Ｌ
が２．０未満であることを特徴とする窒化ケイ素焼結体。
【請求項３】

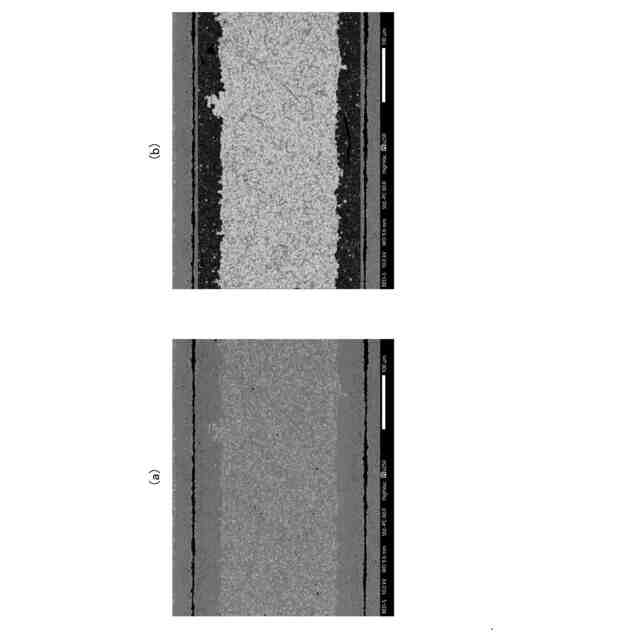

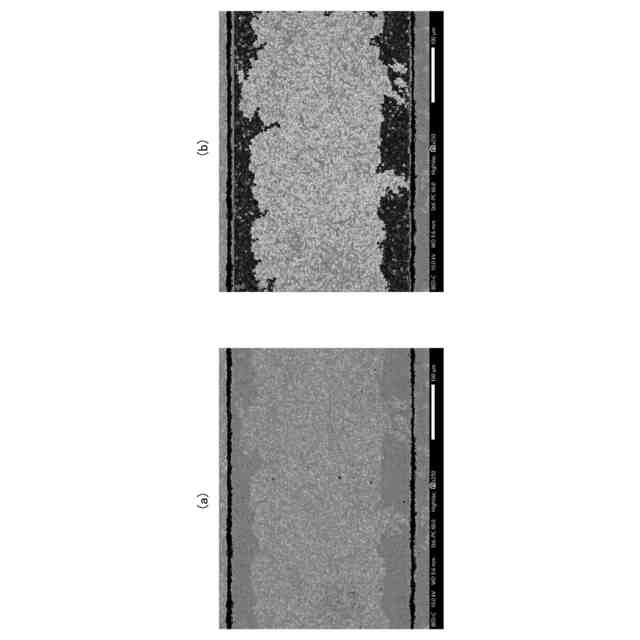

前記エッチング処理後の基板のＳＥＭの断面画像において、基板表層から４０μｍ未満の深さの粒界相が除去されており、前記粒界相が除去された領域には、粒界結晶相が残っていないことを特徴とする請求項１に記載の窒化ケイ素焼結体。
【請求項４】

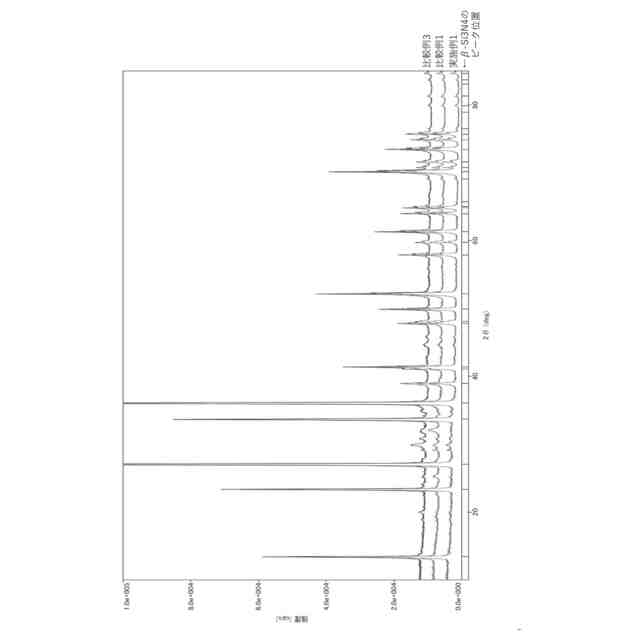

窒化ケイ素粒子と、前記窒化ケイ素粒子の間に存在する粒界相とを含み、β－Ｓｉ
３
Ｎ
４
のＸ線回折ピークを有する窒化ケイ素焼結体であって、
前記粒界相は、アモルファス相と粒界結晶相とからなり、
前記粒界結晶相の積分強度比Ｒが３％以下であり、
前記積分強度比Ｒは、以下の式：
Ｒ＝（１－Ｉｇ／Ｉａ）×１００（％）
で表され、Ｉｇがβ－Ｓｉ
３
Ｎ
４
に指数付けされた全てのＸ線回折ピークの積分強度の総和であり、Ｉａが観察された全てのＸ線回折ピークの積分強度の総和であることを特徴とする窒化ケイ素焼結体。
【請求項５】
前記粒界結晶相の積分強度比Ｒが、０．３～３％であることを特徴とする請求項４に記載の窒化ケイ素焼結体。
【請求項６】
請求項１から５のいずれか一項に記載の前記窒化ケイ素焼結体の基板と、前記基板の表面上に接合され、所定の回路状に形成された金属板と、を備える回路基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、窒化ケイ素焼結体、回路基板、および、窒化ケイ素焼結体を製造する方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、電子機器や半導体デバイスの高密度化、高出力化に伴い、パワーモジュールの発熱密度が増加している。パワーモジュールの温度上昇は、素子の動作不良を引き起こしたり、絶縁回路基板の割れを引き起こしたりする要因となる。そのため、絶縁回路基板には、比較的に熱伝導率が高い材料であるアルミナや窒化アルミニウムなどのセラミック基板が用いられてきた。しかしながら、アルミナや窒化アルミニウムには、機械的強度が低いという欠点が存在する。それ故、熱応力が強くかかる厚銅をセラミック基板へ直接接合することが出来ず、パワーモジュールの構造に制約を与えてきた。具体的には、銅やアルミニウムなどの放熱板を絶縁回路基板に対して、はんだ接合する必要が生じることから、パワーモジュールが大型化することが問題として挙げられる。そこで、絶縁回路基板として注目されているのが窒化ケイ素（Ｓｉ
３
Ｎ
４
）材料である。窒化ケイ素焼結体は、アルミナや窒化アルミニウム焼結体と比較して強度や破壊靭性が高いことから、絶縁回路基板へ直接厚銅を接合することが可能となり、モジュールの小型化に貢献する。そのため、機械的強度とともに熱伝導性能を改良した窒化ケイ素焼結体の開発が行われている。
【０００３】
例えば、特許文献１は、機械的特性および熱伝導性能を改良した窒化ケイ素質焼結体基板の製造方法を開示する。この製造方法では、Ａｌ含有量が０．１重量％以下の窒化ケイ素粉末に、Ｍｇ，Ｃａ，Ｓｒ，Ｂａ，Ｙ，Ｌａ，Ｃｅ，Ｐｒ，Ｎｄ，Ｓｍ，Ｇｄ，Ｄｙ，Ｈｏ，Ｅｒ，Ｙｂのうちから選ばれる１種または２種以上の元素の焼結助剤を１重量％以上１５重量％以下の範囲内で添加して成形した後、１気圧以上５００気圧以下の窒素ガス圧下で、１７００℃以上２３００℃以下の温度で焼成する。該製造方法によって得られた窒化ケイ素質焼結体基板は、８５重量％以上９９重量％以下のβ型窒化ケイ素粒と残部が酸化物または酸窒化物の粒界相とから構成される。また、粒界相中にＭｇ，Ｃａ，Ｓｒ，Ｂａ，Ｙ，Ｌａ，Ｃｅ，Ｐｒ，Ｎｄ，Ｓｍ，Ｇｄ，Ｄｙ，Ｈｏ，Ｅｒ，Ｙｂのうちから選ばれる１種または２種以上の金属元素を０．５重量％以上１０重量％以下含有する。そして、粒界相中のＡｌ原子含有量が１重量％以下であり、気孔率が５％以下でかつ焼結体の微構造についてβ型窒化ケイ素粒のうち短軸径５μｍ以上を持つものの割合が１０体積％以上６０体積％以下である。すなわち、高熱伝導性の窒化ケイ素焼結体基板を得るためには焼結助剤として希土類化合物や酸化マグネシウムを加え、それらの混合比や添加量によって熱伝導率や機械的強度を向上できることが知られている。
【０００４】
このような高熱伝導率および高機械的強度を併せ持つ窒化ケイ素焼結体の基板表面に、回路形成のために各種金属板が接合される。窒化ケイ素焼結体の基板表面へ各種金属板（主に銅板）を接合する方法には、直接接合法や活性金属法などが使用されている。直接接合法は、基板上へ銅板などを接触させた状態で加熱し、基板と銅板とを直接接合するものである。活性金属法は、Ｔｉ，Ｚｒ，Ｈｆなどの活性金属を含有するろう剤を介してセラミック基板と銅板とを接合するものである。そして、接合後の銅板表面には、回路パターン状にエッチングマスクが形成され、塩化銅溶液や塩酸溶液などのエッチング液に基板全体が浸漬され、銅板の（エッチングマスクが形成されていない）不要部分がエッチングされる。窒化ケイ素焼結体の基板表面がエッチング液に暴露されることにより、その基板表面の特性が変質し得ることから、窒化ケイ素焼結体はより高い耐エッチング性を有することが望ましい。
【０００５】
一方で、特許文献２は、粒界結晶相のエッチングされにくい特性を利用して、粒界相中のアモルファス相および結晶相のうちの結晶相の割合を増やすことによって、酸やアルカリへの耐エッチング性を高くすることを開示する。また、特許文献２では、窒化ケイ素焼結体の粒界相の結晶性を低下させる希土類元素を含ませず、且つ、Ｔｉ、ＺｒまたはＨｆの元素を含む粒子を添加することで、粒界相の結晶化をさらに促進している。
【先行技術文献】
【特許文献】
【０００６】
特開平９－３０８６６号公報
特開２０１６－６４９７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、従来の窒化ケイ素焼結体基板では、（特許文献１のような希土類元素を含む窒化ケイ素焼結体においても）粒界相中の粒界結晶相がある程度存在することによって、エッチング処理後の基板表面の外観不良の要因となり得る、窒化ケイ素焼結体の粒界結晶相部分にエッチングのむら（またはエッチング残り）が起こり得る。特に、特許文献２のように、耐エッチング性を高くするために粒界結晶相の割合を増加させると、このエッチングのむらはより一層顕著になる。このような、粒界結晶相部分のエッチングのむらが、基板内の粒子分布に不均一性を生じさせ、基板表面に局所的な絶縁耐圧の低下を引き起こすことが問題として挙げられる。特に、回路基板では、配線パターン端部における電界集中が発生し、絶縁基板表面に沿った放電路が形成されることで絶縁破壊につながることが知られている。この絶縁破壊現象は沿面放電と呼ばれ、機器の破損を引き起こし得ることから、このような電界集中を緩和させるべく、窒化ケイ素焼結体の基板表面の絶縁耐圧を向上させることが求められる。
【０００８】
発明者らは、従来の窒化ケイ素焼結体に対し、その製造方法を見直すとともに、粒界相の結晶化の制御に着目して、窒化ケイ素焼結体の基板特性をより一層改善することを課題とした。
【０００９】
本発明は、上記課題を解決するために、その目的は、エッチング処理後の基板表面におけるエッチングのむらを低減し、絶縁耐圧性能が改善された窒化ケイ素焼結体、および、その製造方法を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の一形態の窒化ケイ素焼結体は、窒化ケイ素粒子と、前記窒化ケイ素粒子の間に存在する粒界相とを有する窒化ケイ素焼結体であって、

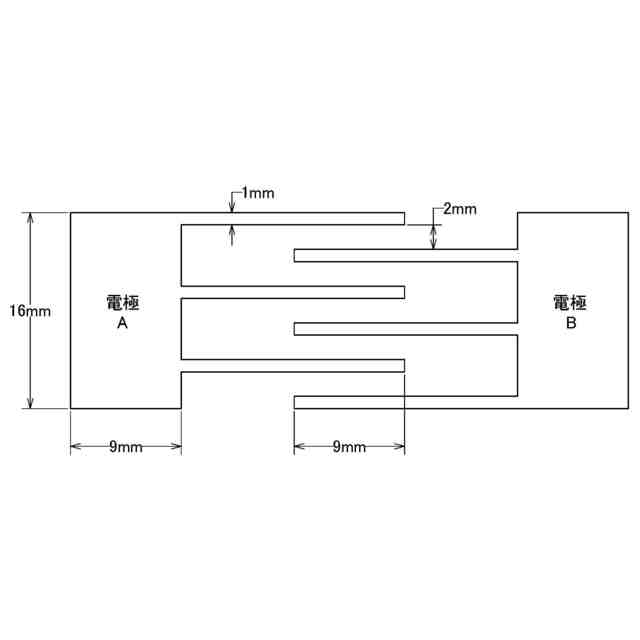

前記窒化ケイ素焼結体の基板を、５０℃および質量分率７．８％の塩酸溶液中で３０分間浸漬して得られるエッチング処理後の基板において、基板表面における絶縁破壊電界Ｖｉが常温で８ｋＶ／ｍｍ以上であることを特徴とする。
（【００１１】以降は省略されています）
