特許ウォッチ

公開番号2025020572
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2023124048
出願日2023-07-31
発明の名称セメントモルタル組成物
出願人三商株式会社
代理人
主分類C04B 28/02 20060101AFI20250205BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】白化や白華が生じにくく美観維持に優れたセメントモルタル硬化体を提供する。
【解決手段】本発明のモルタル組成物は粉状の主材と液体の混和液とから構成されている。前記主材の組成は例えば、セメントとしての普通ポルトランドセメント100質量部、骨材としての寒水石200質量部、着色顔料としての酸化チタン20質量部、着色顔料としての酸化鉄0.2質量部、繊維としてのガラス繊維8質量部、粉末消泡剤0.1質量部である。前記混和液の組成は例えば、合成樹脂としてのスチレンアクリル共重合樹脂エマルジョン(不揮発分50質量%)100質量部、造膜助剤としての2,2,4-トリメチルペンタン-1,3-ジオールモノイソブチラート25質量部である。
【選択図】図1

特許請求の範囲【請求項１】
建築物のコンクリート表面に塗付するセメントモルタル組成物であって、該セメントモルタル組成物は、セメントと骨材とを含有する粉体と、合成樹脂エマルジョンと造膜助剤とを含有する混和液とにより構成され、
前記セメントモルタル組成物は、下塗り層を設けないでコンクリート表面に直接塗付される
ことを特徴とするセメントモルタル組成物。
続きを表示（約 190 文字）【請求項２】
前記造膜助剤の含有量が合成樹脂エマルジョンの不揮発分１００質量部に対して２０～７０質量部であることを特徴とする請求項１に記載のセメントモルタル組成物。
【請求項３】
前記セメント１００質量部に対する、混和液中の水分と混練時の加水量との合計が６０～２５０質量部であることを特徴とする請求項１又は請求項２に記載のセメントモルタル組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート等の表面に塗付するセメントモルタル組成物に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、建築物の基礎コンクリート等のコンクリート表面には、コンクリートの中性化抑制やクラック予防の観点からセメントモルタルが塗布されている場合がある。このモルタルは一般に鏝を用いて塗付されることが多いが、近年はローラーを用いて塗付されるものも開発されている（例えば、特許文献１参照。）。
【０００３】
これらのセメントモルタルはセメント、細骨材、合成樹脂エマルジョン等を含有しており、既存の基礎コンクリートの立ち上がりの表面にエポキシ樹脂塗料を塗布して乾燥させてエポキシ樹脂塗料層を形成した後、該エポキシ樹脂塗料層の表面に弾性モルタルを塗布して弾性モルタル層が形成される（例えば、特許文献２参照。）。
【０００４】
さらに、美観の向上等を目的として、主として、セメント、細骨材、樹脂成分、および顔料成分からなり、前記樹脂成分として、アクリル樹脂エマルジョンを弾性カラーポリマーセメントモルタル組成物全量に対して固形分で２０～４０重量％となるよう含有し、また、前記顔料成分として粉末状無機顔料および／または液体無機顔料を含有する弾性カラーポリマーセメントモルタル組成物（例えば、特許文献３参照。）がある。
【０００５】
しかし、従来のセメントモルタル組成物にあっては、モルタルを構成する合成樹脂等の吸水による白化やセメント由来のカルシウム成分が析出する白華等の抑制が十分でないため、モルタル硬化体の美観保持が十分でないという課題がある。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－３２８３７１号公報
特開２００５－３４４４２１号公報
特開２００８－０３７７１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
解決しようとする問題点は、住宅基礎等のコンクリート表面や断熱材表面等の建物外皮に塗付されるモルタル組成物において、該モルタル組成物の硬化体が変色により美観を損ねるおそれがある点である。
【課題を解決するための手段】
【０００８】
本発明は、建築物のコンクリート表面に塗付するセメントモルタル組成物であって、該セメントモルタル組成物は、セメントと骨材とを含有する粉体と、合成樹脂エマルジョンと造膜助剤とを含有する混和液とにより構成され、前記セメントモルタル組成物は、下塗り層を設けないでコンクリート表面に直接塗付されることを主要な特徴とする。
【発明の効果】
【０００９】
本発明のモルタル組成物によれば、建物外皮に塗付された後に白華しにくいため美観に優れるという利点がある。
【図面の簡単な説明】
【００１０】

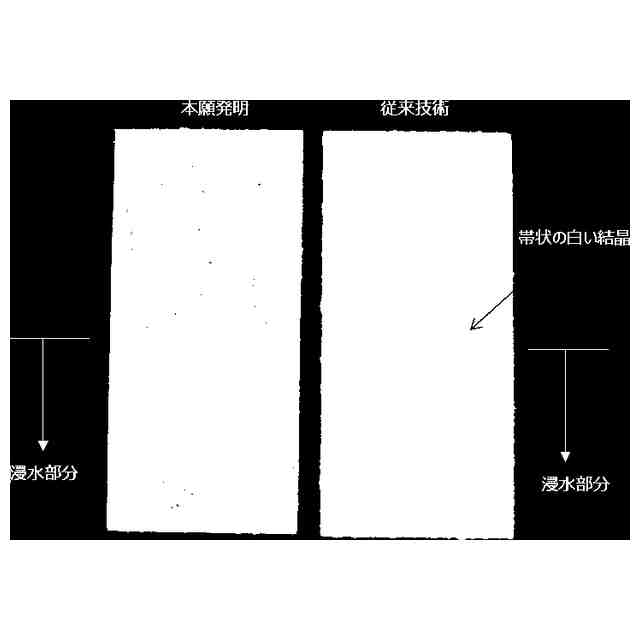

本発明の白華抑制効果を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
