特許ウォッチ

公開番号2025026434
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2024133823
出願日2024-08-09
発明の名称顆粒粉末及びその製造方法
出願人東ソー株式会社
代理人
主分類C04B 35/488 20060101AFI20250214BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】
顆粒化に供する原料粉末スラリーの有機成分の詳細な組成制御を必須とすることなく、プレス成形法によって、高い強度を有する成形体が得られる顆粒粉末及びその簡便な製造方法の少なくともいずれかを提供する。
【解決手段】
セラミックスの粉末、及び、結合剤を含み、なおかつ、結合剤の質量あたりの赤外スペクトルにおける1730±20cm^-1にピークトップを有する吸光ピーク強度が0.023count以上である、セラミックスの顆粒粉末。
【選択図】図1
特許請求の範囲【請求項１】
セラミックスの粉末、及び、結合剤を含み、なおかつ、結合剤の質量あたりの赤外スペクトルにおける１７３０±２０ｃｍ
－１
にピークトップを有する吸光ピーク強度が０．０２３ｃｏｕｎｔ以上である、セラミックスの顆粒粉末。
続きを表示（約 650 文字）【請求項２】
前記セラミックスがジルコニアである、請求項１に記載の顆粒粉末。
【請求項３】
前記ジルコニアが安定化元素含有ジルコニアである、請求項２に記載の顆粒粉末。
【請求項４】
前記安定化元素がイットリウム、マグネシウム、カルシウム、セリウム及びエルビウムの群から選ばれる１以上である、請求項３に記載の顆粒粉末。
【請求項５】
前記結合剤が、ポリビニルピロリドン系樹脂及びアクリル系樹脂の少なくともいずかである、請求項１又は２に記載の顆粒粉末。
【請求項６】
前記結合剤の含有量が０．１質量％以上８質量％以下である、請求項１又は２に記載の顆粒粉末。
【請求項７】
軽装嵩密度が１．１０ｇ／ｃｍ
３
以上である、請求項１又は２に記載の顆粒粉末。
【請求項８】
前記顆粒粉末１５±０．５ｇを直径２５ｍｍの円柱状金型に充填し、圧力４９ＭＰａでプレス成形したときの実測密度が２．７０ｇ／ｃｍ
３
以上である、請求項１又は２に記載の顆粒粉末。
【請求項９】
セラミックスの粉末、結合剤及び溶媒を含むスラリーを、熱風温度と排風温度の差を５５℃以上として噴霧乾燥する工程、を有する請求項１に記載の顆粒粉末の製造方法。
【請求項１０】
前記熱風温度が３００℃以下である、請求項９に記載の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、セラミックスの顆粒粉末及びその製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ジルコニア（二酸化ジルコニウム、ＺｒＯ
２
）をはじめとするセラミックス（焼結体）は、原料粉末を成形して成形体（圧粉体）とし、これを（必要に応じて仮焼した後に）焼結することで作製される。原料粉末の成形方法においては、金型に充填した原料粉末を加圧成形するプレス成形が汎用されている。通常、原料粉末は二次粒子径が１μｍ以下と小さく、流動性が低い。そのため、原料粉末を造粒し、凝集径を数十μｍとした顆粒粉末（造粒粉末）がプレス成形に供される。流動性の改善に加え、原料粉末の成形時の特性を改善するため、原料粉末と、結合剤等の有機成分とを含む顆粒粉末が使用される。
【０００３】
例えば、有機成分を含む顆粒粉末として、例えば、アクリル共重合樹脂、ポリビニルアルコール、ポリアルキレンオキサイド及びステアリン酸からなる有機成分とセラミックス粉末とを噴霧乾燥することで得られる顆粒粉末が開示されている（特許文献１）。特許文献１では、このような顆粒粉末によって、成形時の離型性に優れる成形体が得られることが開示されている。また、特許文献２には、スラリーの気泡量、粘度及び表面張力などを制御することで平均円形度が高い顆粒粉末が得られることが開示されている。また、特許文献２の顆粒粉末は積層体の成形に適した原料となることが併せて開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開２０１３／０４７４１３号
国際公開２０１８／０５６３３１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の顆粒粉末により、成形圧を高くすることで強度の高い成形体が得られることが開示されている。しかしながら、特許文献１の顆粒粉末では、結合剤を含む詳細な有機成分の組成が制御された原料粉末スラリーの使用が必須である。さらに、本発明者の検討の結果、特許文献１の顆粒粉末により得られる成形体は、ハンドリング中に端部が欠けるなどの欠陥が生じやすいことが確認された。一方、特許文献２では、顆粒の円形度が原料粉末スラリーに有機成分の添加で制御できることが開示されている。この様に、従来は顆粒化に供する原料粉末のスラリーの有機成分の詳細な組成制御することにより、得られる顆粒粉末の特性を制御していた。なお、特許文献２では、顆粒粉末の円形度の制御に分散剤の使用が示唆されているものの、分散剤及びその他条件についての具体的な開示が一切されておらず、円形度の制御の具体的方法については開示が無い。
【０００６】
本開示は、顆粒化に供する原料粉末スラリーの有機成分の詳細な組成制御を必須とすることなく、プレス成形法によって、ハンドリング中の割れや欠けの発生が生じにくい強度を有する成形体が得られる顆粒粉末、及び、この様な顆粒粉末の簡便な製造方法の少なくともいずれかを提供することを目的とする。
【課題を解決するための手段】
【０００７】
従来は、原料粉末と有機成分の組合せや、原料粉末と有機成分など、スラリーの組成に着目することで、成形性に適した顆粒粉末を得ていた。これに対し、本開示では、スラリー組成の詳細な制御によらない顆粒特性の改善として、顆粒化条件自体に着目して検討した。その結果、顆粒化条件自体の制御によって、より高い強度を有する成形体を与える顆粒粉末が得られること、これにより、得られる成形体の端部の欠陥が生じにくくなることを見出した。
【０００８】
すなわち、本発明は特許請求の範囲のとおりであり、また、本開示の要旨は以下のとおりである。
［１］セラミックスの粉末、及び、結合剤を含み、なおかつ、結合剤の質量あたりの赤外スペクトルにおける１７３０±２０ｃｍ
－１
にピークトップを有する吸光ピーク強度が０．０２３ｃｏｕｎｔ以上である、セラミックスの顆粒粉末。
［２］前記セラミックスがジルコニアである、上記［１］に記載の顆粒粉末。
［３］前記ジルコニアが安定化元素含有ジルコニアである、上記［２］に記載の顆粒粉末。
［４］前記安定化元素がイットリウム、マグネシウム、カルシウム、セリウム及びエルビウムの群から選ばれる１以上である、上記［３］に記載の顆粒粉末。
［５］前記結合剤が、ポリビニルピロリドン系樹脂及びアクリル系樹脂の少なくともいずかである、上記［１］乃至［４］のいずれかひとつに記載の顆粒粉末。
［６］前記結合剤の含有量が０．１質量％以上８質量％以下である、上記［１］乃至［５］のいずれかひとつに記載の顆粒粉末。
［７］軽装嵩密度が１．１０ｇ／ｃｍ
３
以上である、上記［１］乃至［６］のいずれかひとつに記載の顆粒粉末。
［８］前記顆粒粉末１５±０．５ｇを直径２５ｍｍの円柱状金型に充填し、圧力４９ＭＰａでプレス成形したときの実測密度が２．７０ｇ／ｃｍ
３
以上である、上記［１］乃至［７］のいずれかひとつに記載の顆粒粉末。
［９］セラミックスの粉末、結合剤及び溶媒を含むスラリーを、熱風温度と排風温度の差を５５℃以上として噴霧乾燥する工程、を有する上記［１］乃至［８］のいずれかひとつに記載の顆粒粉末の製造方法。
［１０］前記熱風温度が３００℃以下である、上記［９］に記載の製造方法。
［１１］上記［１］乃至［８］のいずれかひとつに記載の顆粒粉末を使用する成形体の製造方法。
［１２］上記［１１］に記載の成形体を使用する仮焼体の製造方法。
［１３］上記［１１］に記載の成形体、又は、上記［１２］に記載の仮焼体を使用する焼結体の製造方法。
【発明の効果】
【０００９】
本開示により、顆粒化に供する原料粉末スラリーの有機成分の詳細な組成制御を必須とすることなく、プレス成形法によって、ハンドリング中の割れや欠けの発生が生じにくい強度を有する成形体が得られる顆粒粉末、及び、この様な顆粒粉末の簡便な製造方法の少なくともいずれかを提供できる。
【図面の簡単な説明】
【００１０】

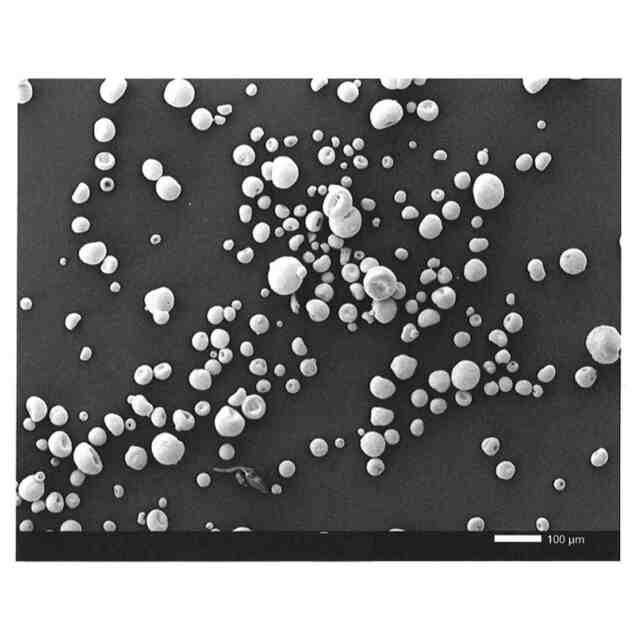

実施例２の顆粒粉末のＳＥＭ観察図（図中スケールは１００μｍ）
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
