TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025040806
公報種別
公開特許公報(A)
公開日
2025-03-25
出願番号
2023147839
出願日
2023-09-12
発明の名称
水硬性組成物
出願人
株式会社トクヤマ
代理人
主分類
C04B
28/04 20060101AFI20250317BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約
【課題】高炉スラグはセメント用混合材として利用されるが、初期強度が低いという課題があった。本発明は、高炉スラグを含有するセメントの性能を向上した水硬性組成物を提供するものである。
【解決手段】ポルトランドセメント、高炉スラグ及び結晶性層状ケイ酸ナトリウムから成り、前記ポルトランドセメント70質量部以上95質量部未満、前記高炉スラグ5質量部を超え30質量部以下(但し、ポルトランドセメントと高炉スラグの合計を100質量部とする)であり、前記結晶性層状ケイ酸ナトリウムが全組成物あたり2質量%以上12質量%以下である水硬性組成物とすることにより、高炉スラグをセメントの一部に置換した場合でもセメント単独で使用した場合と同等又はそれ以上の初期強度を得る。
【選択図】なし
特許請求の範囲
【請求項1】
ポルトランドセメント、高炉スラグ及び結晶性層状ケイ酸ナトリウムから成り、前記ポルトランドセメント70質量部以上95質量部未満、前記高炉スラグ5質量部を超え30質量部以下(但し、ポルトランドセメントと高炉スラグの合計を100質量部とする)であり、前記結晶性層状ケイ酸ナトリウムが全組成物あたり2質量%以上12質量%以下である水硬性組成物。
続きを表示(約 190 文字)
【請求項2】
前記結晶性層状ケイ酸ナトリウムが、下記式(1)
Na
x
H
(2-x)
ySi
2
O
5
・zH
2
O (1)
(式中、xは0を超え2以下、yは1±0.1、zは0を超え5以下の数)
で示される化学組成を有することを特徴とする請求項1に記載の水硬性組成物。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ポルトランドセメント、高炉スラグ及び結晶性層状ケイ酸ナトリウムから成る水硬性組成物に関する。詳しくは、高炉スラグを含有する水硬性組成物の初期強度発現を向上させる水硬性組成物に関する。さらに詳しくは、高炉スラグを含有する水硬性組成物に結晶性層状ケイ酸ナトリウムを利用することにより、初期強度発現を向上させる水硬性組成物に関する。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
近年の地球環境問題と関連して、廃棄物、副産物等の有効利用は重要な課題となっている。セメント産業、セメント製造設備の特徴を活かし、セメント製造時に原料や燃料として廃棄物を有効利用あるいは処理を行うことは、安全かつ大量処分が可能という観点から有効とされている。
【0003】
大量生産・大量消費型産業であるセメント産業は、セメント製造時に原料や燃料として廃棄物を有効利用あるいは処理を行い、省資源・省エネルギーで効率よくセメントを製造することが重要とされている。
【0004】
一方、地球温暖化の観点からすると、セメント産業はCO
2
排出量の多い産業に位置づけられている。セメント産業で排出されるCO
2
は、セメント製造段階での、クリンカー原料となる石灰石の脱炭酸による。セメント産業でのCO
2
低減については、クリンカー量を少なくした混合セメントが有効とされる。このような混合セメントの混合成分の一つとしては、高炉スラグを混合した高炉セメントがある。
【先行技術文献】
【非特許文献】
【0005】
伊代田岳史:高炉スラグ微粉末を大量使用したコンクリート、コンクリート工学、Vol.52、No.5、pp.409-414(2014)
谷田貝敦ほか:鉱物組成を調整したクリンカーを用いた高炉セメントA種の特性、セメント・コンクリート論文集、Vol.66、pp.338-345(2012)
【発明の概要】
【発明が解決しようとする課題】
【0006】
しかしながら、高炉スラグをセメント用混合材としてセメントの一部に置換した場合、セメント単独で使用した場合に比べて初期強度が低下するという課題があった。(非特許文献1、2)
従って本発明は、高炉スラグを含有するセメントにおいても、汎用性セメントと同等又はそれ以上の初期強度発現を示す水硬性組成物を提供するものである。
【課題を解決するための手段】
【0007】
本発明者らは、上記課題を解決すべく鋭意研究を行った。そして、結晶性層状ケイ酸ナトリウムが、高炉スラグの潜在水硬性を引出す刺激剤として作用することを見出し、このことに着目した。
【0008】
その結果、結晶性層状ケイ酸ナトリウムが含むNa
2
Oは高炉スラグの潜在水硬性を高め、SiO
2
はセメントと反応し水和物を生成するため初期強度が高まることを見出し、本発明を完成するに至った。
【0009】
水硬性組成物の用途としては、モルタル、生コンクリート及び工場二次製品等がある。生コンクリートに急結材として一般的に知られている水ガラスや粉末珪曹(ケイ酸ナトリウム)を添加した場合、アルカリ濃度が急激に上昇し急結作用を起こすために、流動性や粘性等の観点から施工性が著しく悪化するという問題があった。しかし、結晶性層状ケイ酸ナトリウムは溶解時におけるアルカリ濃度の上昇が緩やかであるため、初期強度発現の向上に加えて流動性も確保できることを見出した。
【0010】
即ち本発明は、ポルトランドセメント、高炉スラグ及び結晶性層状ケイ酸ナトリウムから成り、前記ポルトランドセメント70質量部以上953質量部未満、前記高炉スラグ5質量部を超え30質量部%以下(但し、ポルトランドセメントと高炉スラグの合計を100質量部とする)であり、前記結晶性層状ケイ酸ナトリウムが全組成物あたり2質量%以上12質量%以下である水硬性組成物である。

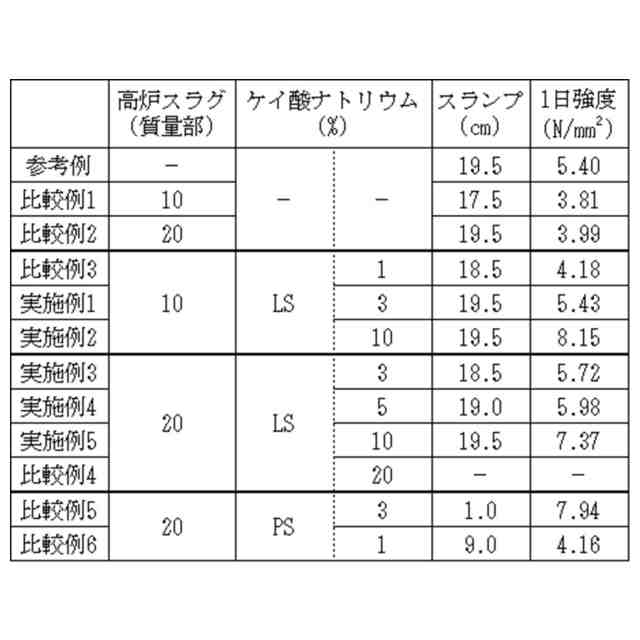

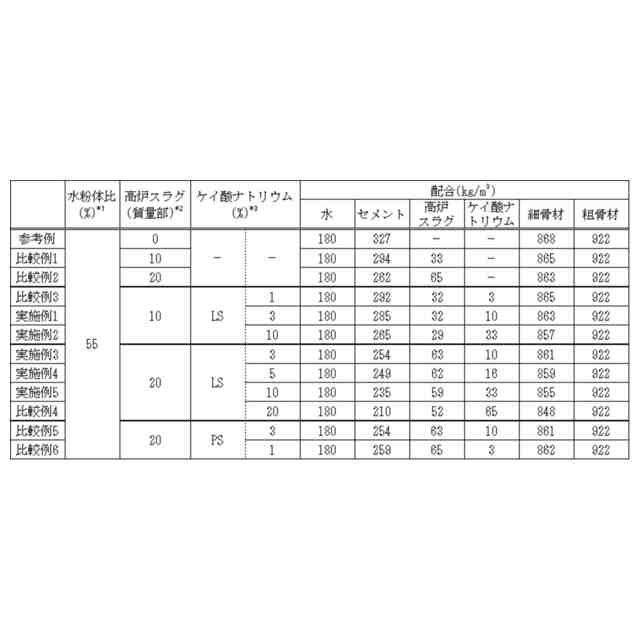

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
個人
構築素材又は原材
28日前
株式会社トクヤマ
水硬性組成物
15日前
株式会社トクヤマ
窒化ケイ素基板
7日前
花王株式会社
吹付工法
11日前
株式会社田中建設
製造プラント
1か月前
花王株式会社
水硬性組成物
1か月前
東ソー株式会社
焼結体のリサイクル方法
1か月前
花王株式会社
水硬性組成物
22日前
デンカ株式会社
コンクリート用組成物
1か月前
デンカ株式会社
コンクリート用組成物
1か月前
花王株式会社
吹付用水硬性組成物
9日前
花王株式会社
粘土含有石膏スラリー
1日前
花王株式会社
水硬性粉体の製造方法
16日前
花王株式会社
水硬性組成物用分散剤
14日前
三井住友建設株式会社
水硬性硬化体
1か月前
大光炉材株式会社
パッチング用耐火物
11日前
デンカ株式会社
接地抵抗低減剤
16日前
花王株式会社
水硬性組成物用被膜養生剤
2日前
東ソー株式会社
焼結体、粉末、成形体、及び、仮焼体
1か月前
株式会社トクヤマ
塩化カリウムの回収方法
1か月前
東レ株式会社
炭素シートおよびガス拡散電極の製造方法
11日前
花王株式会社
粘土含有石膏スラリー用分散剤
8日前
花王株式会社
粘土含有水硬性組成物用添加剤
1日前
大光炉材株式会社
断熱性パッチング用耐火物
11日前
花王株式会社
粘土含有水硬性組成物用分散剤
1日前
花王株式会社
粘土含有石膏スラリー用分散剤
15日前
グローバル・マテリアルリサーチ株式会社
セメント用分散剤
1か月前
株式会社トクヤマ
セメントクリンカの製造方法
1か月前
グローバル・マテリアルリサーチ株式会社
水硬性セメント組成物
1か月前
三井住友建設株式会社
水硬性硬化体とその製造方法
28日前
個人
プレキャスト製残存型枠パネルの製造方法
1か月前
黒崎播磨株式会社
焼成炉用流し込み材
1か月前
日本特殊陶業株式会社
可変放射率材料
11日前
戸田建設株式会社
環境配慮型コンクリート
15日前
日本特殊陶業株式会社
可変放射率材料
11日前
多木化学株式会社
セメントコンクリート用のアルカリ骨材反応抑制剤
1か月前
続きを見る
他の特許を見る
