公開番号2025066180
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2025017223,2020187110
出願日2025-02-05,2020-11-10
発明の名称振動板、スピーカ装置
出願人パイオニア株式会社,東北パイオニア株式会社
代理人個人,個人,個人
主分類H04R 7/14 20060101AFI20250415BHJP(電気通信技術)
要約【課題】軽量かつ高剛性のスピーカ用振動板を提供する。
【解決手段】振動板6は、切頭円錐状(コーン型)に形成されており、その内周縁61にボイスコイルボビン5を固定できるように形成されている。振動板6は、軽量材料で形成されており、軽量材料を用いたことによる剛性低下を補うために、強化構造として凹部63が形成されている。凹部63は、振動板6の中腹部において放音方向側に凸となる向きに屈曲された第1屈曲部64と、第1屈曲部64よりも外周側において放音方向と逆側に凸となる向きに屈曲された第2屈曲部65と、第2屈曲部65よりも外周側において放音方向側に凸となる向きに屈曲された第3屈曲部66と、を含んでいる。第2屈曲部65及び第3屈曲部66は、外周縁62の近傍に形成されている。
【選択図】図2
特許請求の範囲【請求項１】
軸と外周が定められるコーン型のスピーカ用振動板であって、
前記軸を含んだ断面視において、放音方向と反対側に凹んだ凹部が形成されており、
前記凹部は、当該振動板の中腹部において放音方向側に凸となる向きに屈曲された第１屈曲部と、該第１屈曲部よりも前記外周側において放音方向と逆側に凸となる向きに屈曲された第２屈曲部と、該第２屈曲部よりも前記外周側において放音方向側に凸となる向きに屈曲された第３屈曲部と、を含んでおり、
前記第１屈曲部から前記第２屈曲部までの振動板に沿った距離が、前記第２屈曲部から当該振動板の外周縁までの振動板に沿った距離よりも大きく形成されており、
前記軸を含んだ断面視において、前記第１屈曲部から前記軸側に延びた部分が一定の曲率を有しており、当該部分が形成する仮想円上に当該振動板の外周縁が位置している
ことを特徴とする振動板。
続きを表示（約 260 文字）【請求項２】
前記凹部が当該振動板の全周に亘って形成されている
ことを特徴とする請求項１に記載の振動板。
【請求項３】
前記軸を含んだ断面視において、前記第１屈曲部から前記軸側に延びた部分が一定の曲率を有しており、前記第１屈曲部から前記第２屈曲部までの部分が、前記第１屈曲部から前記軸側に延びた部分と等しい曲率を有している
ことを特徴とする請求項１又は２に記載の振動板。
【請求項４】
請求項１～３の何れか１項に記載の振動板を備えたことを特徴とするスピーカ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スピーカ用振動板及びスピーカ装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
コーン型の振動板を備えたスピーカ装置が知られている（例えば特許文献１を参照）。図１は、コーン型の振動板９０６を備えた従来のスピーカ装置９０１の概略構成図である。このスピーカ装置９０１は、フレーム２と、磁気ギャップＧを形成する磁気回路３と、磁気ギャップＧ内に挿入されたボイスコイル４と、ボイスコイル４が巻かれたボイスコイルボビン５と、ボイスコイルボビン５が固定された振動板９０６と、振動板９０６をフレーム２に取り付けたエッジ７と、ダンパ８と、センターキャップ９と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５２７１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したコーン型のスピーカ用振動板について、本願発明者は、軽量化のために軽量材料を用いて形成することを試みた。しかしながら、軽量材料を用いた場合、振動板の剛性が低下して音質が損なわれるという問題が生じ、軽量化と剛性確保を両立させることは容易ではなかった。
【０００５】
そこで、本発明が解決しようとする課題としては、軽量かつ高剛性のスピーカ用振動板、及び、該振動板を備えたスピーカ装置を提供することが一例として挙げられる。
【課題を解決するための手段】
【０００６】
本発明の振動板は、軸と外周が定められるコーン型のスピーカ用振動板であって、前記軸を含んだ断面視において、放音方向と反対側に凹んだ凹部が形成されており、前記凹部は、当該振動板の中腹部において放音方向側に凸となる向きに屈曲された第１屈曲部と、該第１屈曲部よりも前記外周側において放音方向と逆側に凸となる向きに屈曲された第２屈曲部と、該第２屈曲部よりも前記外周側において放音方向側に凸となる向きに屈曲された第３屈曲部と、を含んでおり、前記第１屈曲部から前記第２屈曲部までの振動板に沿った距離が、前記第２屈曲部から当該振動板の外周縁までの振動板に沿った距離よりも大きく形成されており、前記軸を含んだ断面視において、前記第１屈曲部から前記軸側に延びた部分が一定の曲率を有しており、当該部分が形成する仮想円上に当該振動板の外周縁が位置していることを特徴とする。
【０００７】
本発明のスピーカ装置は、上記振動板を備えたことを特徴とする。
【図面の簡単な説明】
【０００８】
従来のスピーカ装置の概略構成図である。
本発明の第１実施例の振動板を備えたスピーカ装置の概略構成図である。
図２の振動板の斜視図である。
図３の振動板の平面図である。
図４中のＡ－Ａ線に沿った断面図である。
図５の振動板の要部拡大図である。

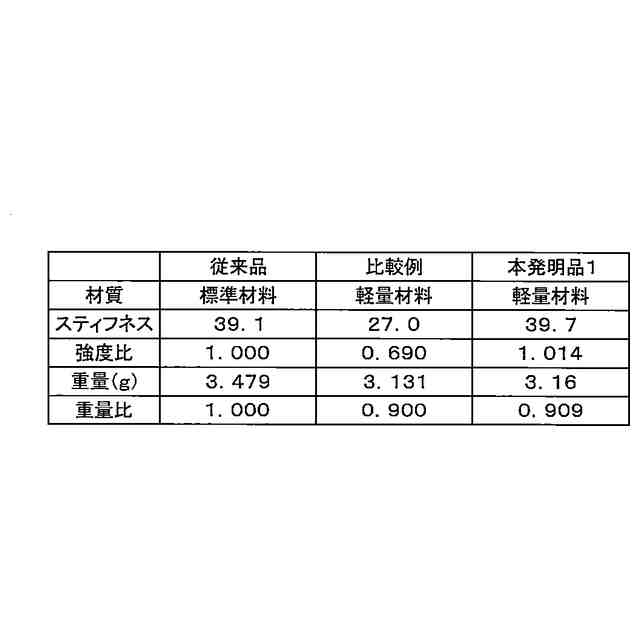

図３の本発明の振動板と従来の振動板と比較例の振動板とのスティフネス変化を示す表である。
図３の本発明の振動板と比較例の振動板の周波数特性を示すグラフである。
本発明の第２実施例の振動板の斜視図である。
図９の振動板の平面図である。
図１０中のＢ－Ｂ線に沿った断面図である。
図１１の振動板の要部拡大図である。
本発明の第３実施例の振動板の斜視図である。
図１３の振動板の平面図である。
図１４中のＣ－Ｃ線に沿った断面図である。
本発明の第４実施例の振動板の斜視図である。
図１６の振動板の平面図である。
図１７中のＤ－Ｄ線に沿った断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態を説明する。本発明の一実施形態にかかる振動板は、軸と外周が定められるコーン型のスピーカ用振動板であって、前記軸を含んだ断面視において、放音方向と反対側に凹んだ凹部が形成されており、前記凹部は、当該振動板の中腹部において放音方向側に凸となる向きに屈曲された第１屈曲部と、該第１屈曲部よりも前記外周側において放音方向と逆側に凸となる向きに屈曲された第２屈曲部と、該第２屈曲部よりも前記外周側において放音方向側に凸となる向きに屈曲された第３屈曲部と、を含んでおり、前記第１屈曲部から前記第２屈曲部までの振動板に沿った距離が、前記第２屈曲部から当該振動板の外周縁までの振動板に沿った距離よりも大きく形成されている。本発明によれば、振動板に前記凹部を形成することで剛性を高めることができる。よって、前記構成の振動板を軽量材料で形成することで、軽量化と剛性確保を両立させることができる。
【００１０】
本発明の一実施形態にかかる振動板は、軸と外周が定められるコーン型のスピーカ用振動板であって、前記軸を含んだ断面視において、放音方向と反対側に凹んだ凹部が形成されており、前記凹部は、当該振動板の中腹部において放音方向側に凸となる向きに屈曲された第１屈曲部と、該第１屈曲部よりも前記外周側において放音方向と逆側に凸となる向きに屈曲された第２屈曲部と、当該振動板の外周縁と、を含んでおり、前記第１屈曲部から前記第２屈曲部までの振動板に沿った距離が、前記第２屈曲部から当該振動板の外周縁までの振動板に沿った距離よりも大きく形成されている。本発明によれば、振動板に前記凹部を形成することで剛性を高めることができる。よって、前記構成の振動板を軽量材料で形成することで、軽量化と剛性確保を両立させることができる。
（【００１１】以降は省略されています）
