公開番号2025065804
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175255
出願日2023-10-10
発明の名称ノイズ除去装置
出願人矢崎総業株式会社
代理人弁理士法人栄光事務所
主分類H01F 17/06 20060101AFI20250415BHJP(基本的電気素子)
要約【課題】磁性体コアを生産性の良い形状にしながら、組み付け時の無用の係合部の撓みを減らす。

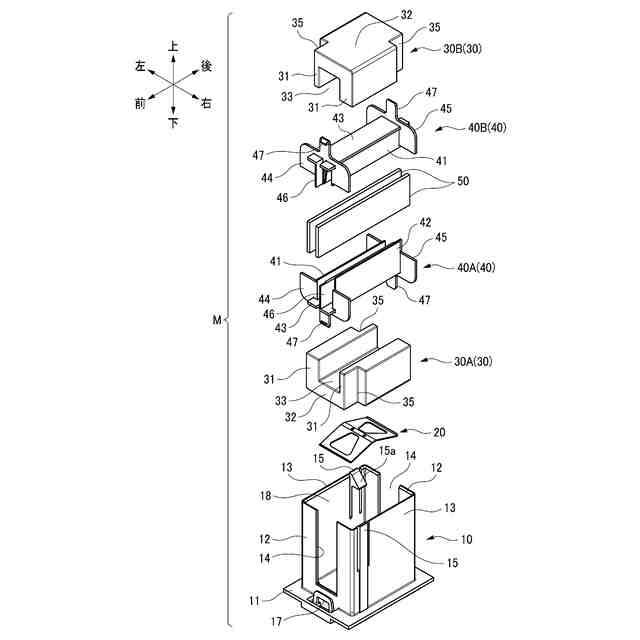

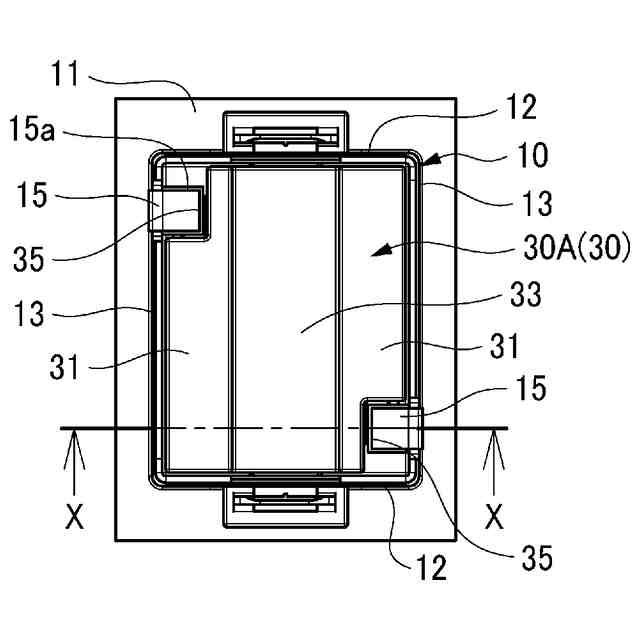

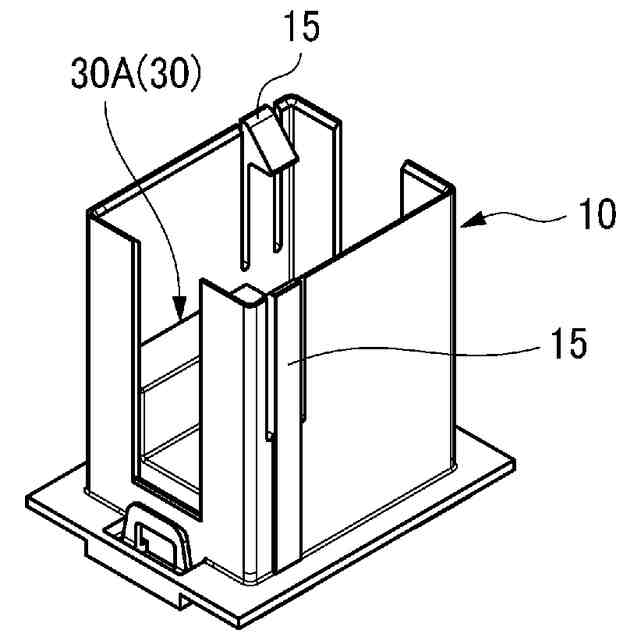

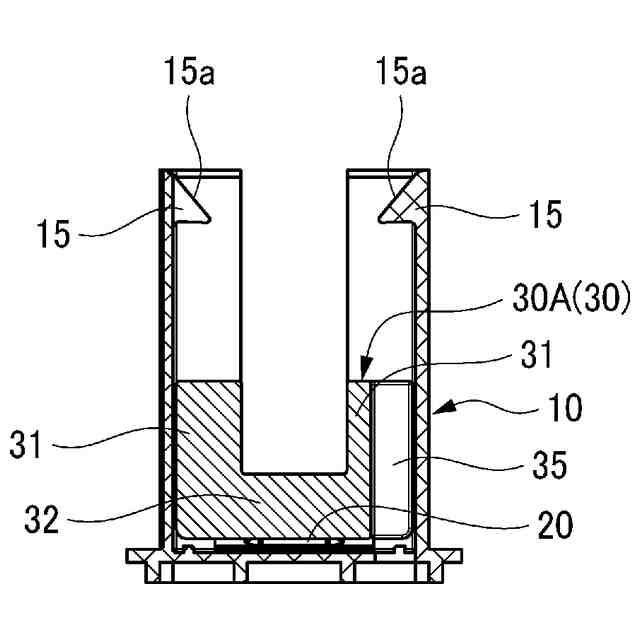

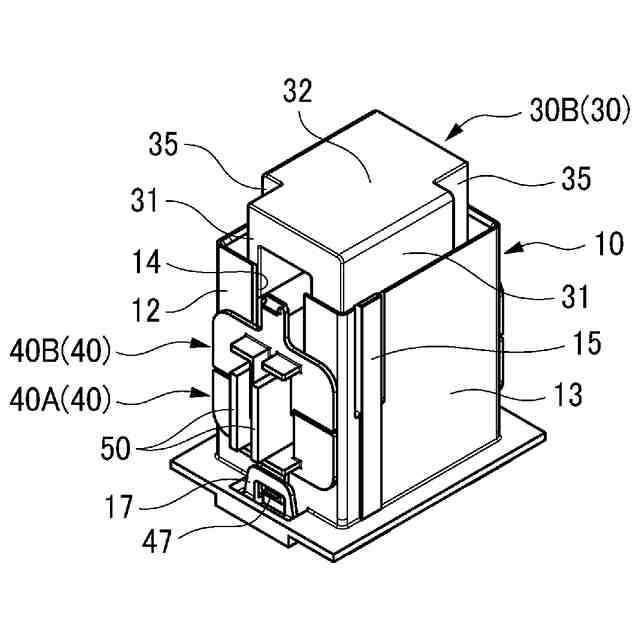

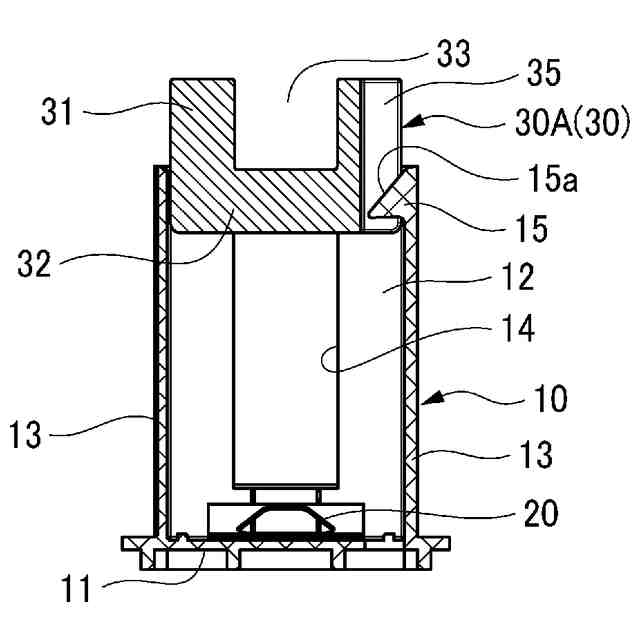

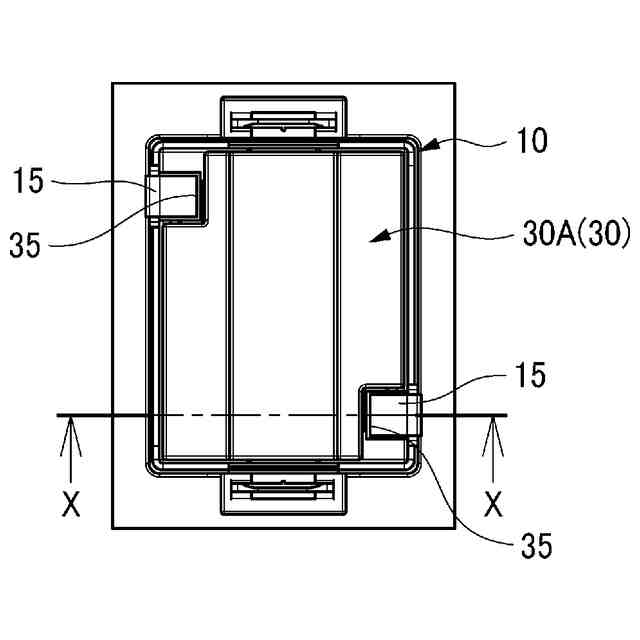

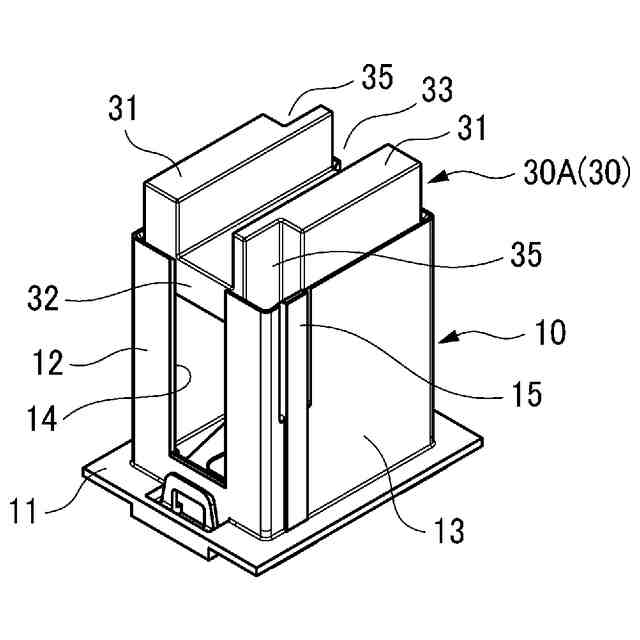

【解決手段】ノイズ除去装置Mにおいて、一対の係合部15を、ハウジング10の平面視形状四角形の収容空間18の四隅に近い側壁13の対角位置に配置する。同形状の上下一対のフェライトコア30A、30Bに、ハウジング10の収容空間18に先に挿入するときに、係合部15との干渉を避ける係合逃がし部35を設ける。
【選択図】図1
特許請求の範囲【請求項１】
間隔をおいて対向する一対の柱部と該一対の柱部の一端同士を連結する連結部とで形成された凹部を有し、一方が前記連結部を下にして配されると共に他方が上下反転させられて前記連結部を上にして配され、前記凹部同士を向かい合わせにして組み合わせられることで、ノイズが伝達される導電部材を囲む環状コアを構成する断面Ｕ字状で上下一対の同形状の磁性体コアと、
底壁と、該底壁から上方に向けて立設された平面視形状四角形の収容空間を構成する４つの側壁とを有し、前記収容空間の内部に、上方から、前記連結部を下にした一方の磁性体コア及び前記連結部を上にした他方の磁性体コアがこの順に挿入されることで、前記一対の磁性体コアを、前記環状コアを維持するように収容保持するハウジングと、
前記ハウジングの対向する一対の側壁の上端付近に設けられ、前記磁性体コアが上方から順に前記収容空間に挿入されるとき、挿入される磁性体コアに押されて弾性変形することで、後から挿入された上側の磁性体コアの連結部の上縁に係合して、前記一対の磁性体コアを上下方向に位置決め保持する一対の係合部と、
を備え、
前記一対の係合部が、前記ハウジングの平面視形状四角形の収容空間の四隅に近い対角位置に配置され、
前記同形状の一対の磁性体コアに、前記ハウジングの収容空間に前記連結部を下にして先に挿入されるときに、前記ハウジングの係合部との干渉を避ける係合逃がし部がそれぞれ設けられている、
ノイズ除去装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノイズ除去装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
２分割型の磁性体コアのタイプとして、「ＵＵコア」タイプが知られている。この種の磁性体コアを用いたノイズ除去装置は、片面に凹部を有する断面Ｕ字状の同形状の一対の磁性体コアを、凹部を向かい合わせて組み合わせ、２つの凹部で確保される空間に、ノイズが伝達される導電部材（電線やバスバー）を挿通させる構成となっている。
【０００３】
この２分割型の磁性体コアを用いたノイズ除去装置は、後付けにより、導電部材を囲むように磁性体コアを配置できる利点があるために、広く利用されている（例えば、特許文献１、２）。
【０００４】
このノイズ除去装置によれば、導電部材を流れる電流に重畳する高周波ノイズを、導電部材を囲むように環状に配された磁性体コアによって除去することができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－３５３６２２号公報
特開２０１７－１２３４１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
図１４～図２０は、本発明の前提となるノイズ除去装置を示している。
この前提技術を説明することで、本発明が解決しようとする課題を明らかにする。
【０００７】
図１４は、前提となるノイズ除去装置の分解斜視図である。
図１４において、符号５０で示す２枚のバスバーが、本装置におけるノイズ除去対象の導電部材である。これらのバスバー５０、５０を流れる電流に重畳する高周波ノイズを除去するために、本ノイズ除去装置Ｍ１００が、後付けでバスバー５０、５０に対して組み付けられる。ここで、２枚のバスバー５０、５０は、左右方向に間隔をおいて互いに平行に配されており、前後方向に延在しているものとする。
【０００８】
このノイズ除去装置Ｍ１００は、樹脂で一体に成形されたハウジング１１０と、ハウジング１１０の内部に組み付けられる部品とから構成されている。ハウジング１１０の内部に組付けられる部品は、スプリング２０、上下一対のフェライトコア１３０Ａ、１３０Ｂ（１３０）及び上下一対の絶縁部材（ボビン）４０Ａ、４０Ｂ（４０）を含む。フェライトコア１３０と絶縁部材４０がそれぞれ上下に２分割されているのは、予め配置されたバスバー５０に対してこれらを後付けできるようにするためである。
【０００９】
個別に各部品の構成について述べる。
まず、ハウジング１１０は、２枚のバスバー５０、５０が挿通するように配される。ハウジング１１０は、２枚のバスバーの下方に位置する底壁１１と、該底壁１１から上方に向けて立設された、平面視形状四角形（長方形）の収容空間１８を構成する前後の側壁１２、１２及び左右の側壁１３、１３と、を有している。
【００１０】
ここで、便宜上、定義した方向性について先に述べておく。
ここで定義する方向性は、ハウジング１１０を基準にして設定したものであり、上下方向の下方向とは、ハウジング１１０の底壁１１のある方向、上方向とは、底壁１１から側壁１２、１３の突出する方向を指す。なお、上下方向とは、必ずしも天地方向を指すものではないが、図１４では天地方向と一致させて図示してある。また、左右方向とは、上下方向に対して垂直な方向で、ハウジング１１０の一方の対をなす側壁１３、１３のある方向、前後方向とは、上下方向及び左右方向に対して垂直な方向で、他方の対をなす側壁１２、１２のある方向を指す。
（【００１１】以降は省略されています）
