特許ウォッチ

公開番号2025065681
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175054
出願日2023-10-10
発明の名称変性水添共役ジエン系ゴムの製造方法、ゴム組成物、タイヤ
出願人横浜ゴム株式会社
代理人個人,個人,個人,個人
主分類C08F 8/50 20060101AFI20250415BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】加硫しやすい変性水添共役ジエン系ゴムの製造方法、ゴム組成物、タイヤの提供。
【解決手段】メタセシス触媒の存在下において、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエンユニット1と水添共役ジエンユニット3とを有し、共役ジエンユニット1の含有量が共役ジエンユニット1及び水添共役ジエンユニット3の合計量中の90質量%以下である、水添共役ジエン系ゴムと、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエン系ゴムとを反応させることによって、変性水添共役ジエン系ゴムを製造する、変性水添共役ジエン系ゴムの製造方法、上記製造方法によって製造された変性水添共役ジエン系ゴム、上記変性水添共役ジエン系ゴムと硫黄とを含有するゴム組成物、上記ゴム組成物を用いて製造されたタイヤ。
【選択図】なし
特許請求の範囲【請求項１】
メタセシス触媒の存在下において、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエンユニット１と水添共役ジエンユニット３とを有し、前記共役ジエンユニット１の含有量が前記共役ジエンユニット１及び前記水添共役ジエンユニット３の合計量中の９０質量％以下である、水添共役ジエン系ゴムと、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエン系ゴムとを反応させることによって、変性水添共役ジエン系ゴムを製造する、変性水添共役ジエン系ゴムの製造方法。
続きを表示（約 890 文字）【請求項２】
前記共役ジエンユニット１の含有量が、前記共役ジエンユニット１及び前記水添共役ジエンユニット３の合計量中の１０～９０質量％である、請求項１に記載の変性水添共役ジエン系ゴムの製造方法。
【請求項３】
前記共役ジエン系ゴムの重量平均分子量が、１万～２００万である、請求項１に記載の変性水添共役ジエン系ゴムの製造方法。
【請求項４】
請求項１～３のいずれか１項に記載の変性水添共役ジエン系ゴムの製造方法によって製造された、変性水添共役ジエン系ゴム。
【請求項５】
前記変性水添共役ジエン系ゴムの重量平均分子量が、１万以上である、請求項４に記載の変性水添共役ジエン系ゴム。
【請求項６】
前記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、前記共役ジエンユニット２の含有量が前記共役ジエンユニット２及び前記水添共役ジエンユニット４の合計量中の３０質量％以上である、請求項４に記載の変性水添共役ジエン系ゴム。
【請求項７】
前記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、
前記共役ジエンユニット２におけるビニレン基を有する繰り返し単位の含有量が、前記共役ジエンユニット２及び前記水添共役ジエンユニット４の合計量中の１０～９０質量％である、請求項４に記載の変性水添共役ジエン系ゴム。
【請求項８】
前記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、
前記共役ジエンユニット２におけるビニル基を有する繰り返し単位の含有量が、前記共役ジエンユニット２及び前記水添共役ジエンユニット４の合計量中の１０～８０質量％である、請求項４に記載の変性水添共役ジエン系ゴム。
【請求項９】
請求項４に記載の変性水添共役ジエン系ゴムと、硫黄とを含有する、ゴム組成物。
【請求項１０】
請求項９に記載のゴム組成物を用いて製造されたタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、変性水添共役ジエン系ゴムの製造方法、ゴム組成物、タイヤに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、水添ＳＢＲを含有するゴム組成物が知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２６６８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らが、特許文献１に開示されているゴム組成物について検討したところ、ゴム組成物が水添ＳＢＲを含有する場合、水添ＳＢＲを加硫させにくいという欠点があることを知見した。
【０００５】
そこで、本発明は、加硫しやすい変性水添共役ジエン系ゴムの製造方法を提供することを課題とする。
また、本発明は、変性水添共役ジエン系ゴム、ゴム組成物、タイヤを提供することも課題とする。
【課題を解決するための手段】
【０００６】
本発明者らは、上記課題を解決すべく鋭意検討した結果、以下の構成により課題を解決できることを見出した。
【０００７】
［１］メタセシス触媒の存在下において、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエンユニット１と水添共役ジエンユニット３とを有し、上記共役ジエンユニット１の含有量が上記共役ジエンユニット１及び上記水添共役ジエンユニット３の合計量中の９０質量％以下である、水添共役ジエン系ゴムと、炭素・炭素二重結合を有する繰り返し単位を含む共役ジエン系ゴムとを反応させることによって、変性水添共役ジエン系ゴムを製造する、変性水添共役ジエン系ゴムの製造方法。
［２］上記共役ジエンユニット１の含有量が、上記共役ジエンユニット１及び上記水添共役ジエンユニット３の合計量中の１０～９０質量％以下である、［１］に記載の変性水添共役ジエン系ゴムの製造方法。
［３］上記共役ジエン系ゴムの重量平均分子量が、１万～２００万である、［１］又は［２］に記載の変性水添共役ジエン系ゴムの製造方法。
［４］［１］～［３］のいずれか１つに記載の変性水添共役ジエン系ゴムの製造方法によって製造された、変性水添共役ジエン系ゴム。
［５］上記変性水添共役ジエン系ゴムの重量平均分子量が、１万以上である、［４］に記載の変性水添共役ジエン系ゴム。
［６］上記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、上記共役ジエンユニット２の含有量が上記共役ジエンユニット２及び上記水添共役ジエンユニット４の合計量中の３０質量％以上である、［４］又は［５］に記載の変性水添共役ジエン系ゴム。
［７］上記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、
上記共役ジエンユニット２におけるビニレン基を有する繰り返し単位の含有量が、上記共役ジエンユニット２及び上記水添共役ジエンユニット４の合計量中の１０～９０質量％である、［４］～［６］のいずれか１つに記載の変性水添共役ジエン系ゴム。
［８］上記変性水添共役ジエン系ゴムは、共役ジエンユニット２と水添共役ジエンユニット４とを有し、
上記共役ジエンユニット２におけるビニル基を有する繰り返し単位の含有量が、上記共役ジエンユニット２及び上記水添共役ジエンユニット４の合計量中の１０～８０質量％である、［４］～［７］のいずれか１つに記載の変性水添共役ジエン系ゴム。
［９］［４］～［８］のいずれか１つに記載の変性水添共役ジエン系ゴムと、硫黄とを含有する、ゴム組成物。
［１０］［９］に記載のゴム組成物を用いて製造されたタイヤ。
【発明の効果】
【０００８】
本発明によれば、加硫しやすい変性水添共役ジエン系ゴムの製造方法を提供できる。
また、本発明は、加硫しやすい変性水添共役ジエン系ゴム、ゴム組成物、タイヤも提供できる。
【図面の簡単な説明】
【０００９】

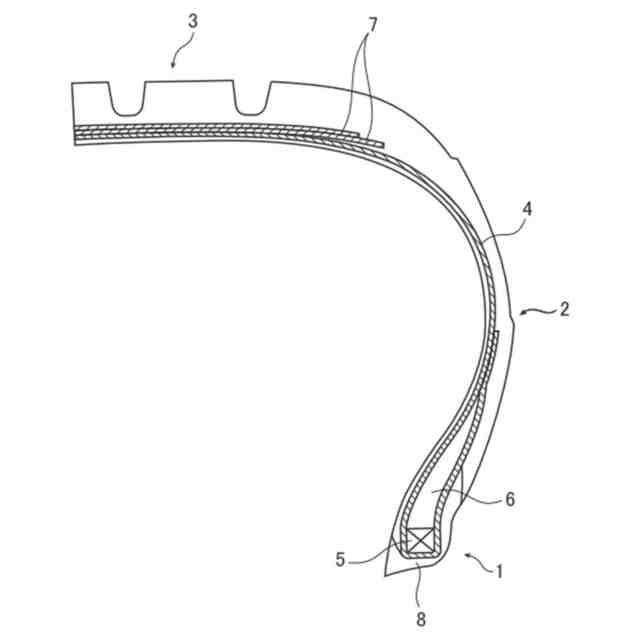

本発明のタイヤの実施態様の一例を表すタイヤの部分断面概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明について詳述する。以下に記載する構成要件の説明は、本発明の代表的な実施態様に基づいてなされる場合があるが、本発明はそのような実施態様に制限されない。
本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値、上限値として含む範囲を意味する。
本明細書において、各成分は、それぞれ単独で、又は、２種以上を組み合せて使用することができる。
本明細書において、ある成分を２種以上で併用する場合、その成分の「含有量」は、特段の断りが無い限り、それら２種以上の合計含有量を意味する。
本明細書において、各成分の製造方法は、断りがない限り特に制限されない。例えば、従来公知の方法が挙げられる。
（【００１１】以降は省略されています）

関連特許
