公開番号2025065353
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025018664,2020145001
出願日2025-02-06,2020-08-28
発明の名称喫煙具用の柱状のカートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/20 20200101AFI20250410BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】カートリッジ1全体の強度が向上し、また、製造工程において各部材をそれぞれに締め固定することにより、ズレが生じにくく、品質を維持しながら工程数を低減することが可能な喫煙具用の柱状のカートリッジ1を提供することを目的とする。
【解決手段】喫煙具用の柱状のカートリッジ1であって、フィルタ部材13と、充填物21を含む基材10と、基材とフィルタ部材とを当該カートリッジの長手方向に配列するように巻装する外装シート22と、を含み、充填物は長手方向に平行に折り畳まれたシート状の形態であり、外装シートは、紙厚が0.05mm以上0.5mm以下であり、長手方向に沿った第1範囲と、長手方向における第1範囲よりもフィルタ部材側の第2範囲とを有し、第2範囲の外装シートは、長手方向に対して直交する方向に巻装し、基材側の端面に、蓋部材が形成される。
【選択図】図1

特許請求の範囲【請求項１】
フィルタ部材と、
充填物を含む基材と、
前記基材と前記フィルタ部材とを当該カートリッジの長手方向に配列するように巻装する外装シートと、
を含み、
前記充填物は前記長手方向に平行に折り畳まれたシート状の形態であり、
前記外装シートは、紙厚が０．０５ｍｍ以上０．５ｍｍ以下であり、前記長手方向に沿った第１範囲と、前記長手方向における前記第１範囲よりも前記フィルタ部材側の第２範囲とを有し、
前記第２範囲の外装シートは、前記長手方向に対して直交する方向に巻装し、
前記基材側の端面に、蓋部材が形成される、
ことを特徴とする、カートリッジ。
続きを表示（約 90 文字）【請求項２】
前記フィルタ部材と前記基材との間に移送部と、前記充填物を支持する支持体と、を配置している、
ことを特徴とする、請求項１に記載のカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙具用の柱状のカートリッジ及び喫煙具用の柱状のカートリッジの製造方法に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、タバコの禁煙の傾向に合わせるために、火炎を用いることなく、タバコの成分を含む喫煙具用の柱状のカートリッジを加熱して、気化したタバコ成分を吸引することで、タバコを楽しむための電子タバコ製品が普及し始めている。このようなカートリッジの構造としては、例えば、フィルタ部材と、タバコの成分を含む充填物を備えた基材と、フィルタ部材と基材との間に設けられ、基材を支持する支持部材と、各部材を一本の柱状に平巻きに包装し、長手方向の末端部分をのり等で接着・固定させる外装シートと、を含んでいる（特許文献１参照）。
【０００３】
そして、ユーザがカートリッジを使用する際は、基材を電子タバコ本体の差し込み部に挿入し、差し込み部内の底の中央部にある加熱要素により基材を加熱することで、充填物からエアロゾルが発生する。ユーザがフィルタ部材側からそのエアロゾルを吸い込むことで、タバコの成分がユーザの口内へ届くことになる（特許文献１、図４参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－００００９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ユーザがカートリッジを電子タバコ本体に挿入する際、カートリッジに対して押し曲げる力や、捩る力が働くので、オーバーラップしたのり付け部分が長手方向の直線上にある平巻きのカートリッジでは、屈曲に弱く、剥がれたり、破れたりしてしまうことがあった。
【０００６】
また、カートリッジを外装シートで包装する際に、各部材や基材の剛性、硬度及び強度等の属性や外径直径の違いから、隙間なく平巻きをすることが難しく、各部材や基材が長手方向にズレてしまい、隙間が生じてしまうことがあった。隙間はタバコ本体の品質を低下させるだけでなく、生産性や強度低下にも影響を与えるため、各部材や基材ごとに外装シートを巻いていくといった、複数の工程を必要としていた。
【０００７】
本発明は、このような事情に鑑みてなされたものであり、その目的は、カートリッジ全体の強度が向上し、また、製造工程において各部材のズレが生じにくく、タバコ本体の品質を維持しつつ、工程数を低減することが可能な喫煙具用の柱状のカートリッジ及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の発明者らは、上記課題に鑑み、鋭意研究を行った。その結果、以下の態様のカートリッジによれば、上記課題を解決できることを見出し、本発明を完成するに至った。
具体的には、本発明は以下のものを提供する。
【０００９】
（１）本発明の第１の態様は、喫煙具用の柱状のカートリッジであって、フィルタ部材と、充填物を含む基材と、上記フィルタ部材と上記基材との間に設けられる移送部と、上記基材と上記移送部と上記フィルタ部材とを当該カートリッジの上記長手方向に隣接して配列するように巻装する外装シートと、を含み、上記外装シートは、上記長手方向に対して傾斜する方向に螺旋状に巻装する、カートリッジである。

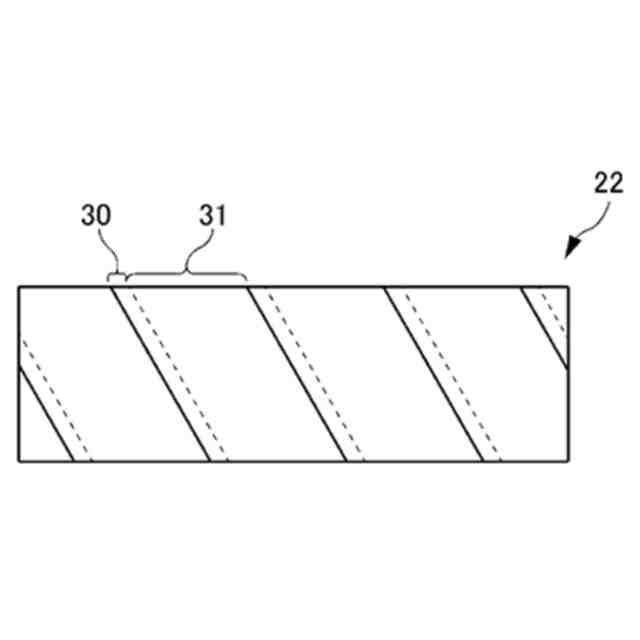

（２）本発明の第２の態様は、（１）に記載のカートリッジであって、上記外装シートは、オーバーラップ部分と、非オーバーラップ部分とを有し、上記オーバーラップ部分は、上記長手方向に対して傾斜する方向に延在するものである。
（３）本発明の第３の態様は、(２)に記載のカートリッジであって、上記オーバーラップ部分の範囲は、上記非オーバーラップ部分の範囲よりも小さいものである。
（４）本発明の第４の態様は、（２）又は(３)に記載のカートリッジであって、上記螺旋状のオーバーラップ部分は、長手方向の全長の５％以上９７％以下のピッチを有するものである。
（５）本発明の第５の態様は、喫煙具用の柱状のカートリッジであって、フィルタ部材と、充填物を含む基材と、上記フィルタ部材と上記基材との間に設けられる移送部と、上記充填物を支持する支持体と、上記基材と上記移送部と上記支持部と上記フィルタ部材とを当該カートリッジの長手方向に隣接して配列するように巻装する外装シートと、を含み、上記外装シートは、上記長手方向に沿った第１範囲と、上記長手方向における上記第１範囲よりも上記フィルタ部材側の第２範囲とを有し、上記第１範囲の外装シートは、上記長手方向に対して傾斜する方向に螺旋状に巻装し、上記第２範囲の外装シートは、上記長手方向に対して交差する方向に螺旋状に巻装するものである。
（６）本発明の第６の態様は、（５)に記載のカートリッジであって、上記外装シートは、上記第１範囲において、上記外装シート同士の第１オーバーラップ部分と、第１非オーバーラップ部分とを有し、かつ、上記第２範囲において、上記外装シート同士の第２オーバーラップ部分と、第２非オーバーラップ部分とを有するものである。
（７）本発明の第７の態様は、（５）又は(６)に記載のカートリッジであって、上記第２範囲は、上記フィルタ部材が配置される側の端部の範囲を含むものである。
（８）本発明の第８の態様は、（６）又は(７)に記載のカートリッジであって、上記第１オーバーラップ部分は、長手方向の全長の５％以上９７％以下のピッチを有するものである。
（９）本発明の第９の態様は、（１）から（８）のいずれか１項に記載のカートリッジであって、上記充填物は、上記長手方向に平行な短冊状の形態、シート状の形態、チップ状の形態、顆粒の形態、ペースト状の形態、木屑状の形態又は粒状の形態を有するものである。
（１０）本発明の第１０の態様は、（１）から（９）のいずれか１項に記載のカートリッジであって、さらに、上記外装シートの外周を覆う被覆部を含むものである。
（１１）本発明の第１１の態様は、フィルタ部材と、充填物を含む基材と、上記フィルタ部材と上記基材との間に設けられる移送部と、外装シートと、を含む、喫煙具用の柱状のカートリッジの製造方法であって、平面状の外装シート上に、上記充填物の材料と、上記移送部と、上記フィルタ部材と、をこの順に配置し、上記充填物の材料と、上記移送部と、上記フィルタ部材とを上記外装シートにより上記カートリッジの上記長手方向に対して傾斜する方向に螺旋状に包み込む、ものである。
（１２）本発明の第１２の態様は、フィルタ部材と、充填物を含む基材と、上記フィルタ部材と上記基材との間に設けられる移送部と、支持体と、外装シートと、を含む、喫煙具用の柱状のカートリッジの製造方法であって、平面状の外装シート上に、上記充填物の材料と、上記移送部と、上記支持体と、上記フィルタ部材と、をこの順に配置し、上記充填物の材料と、上記移送部と、上記支持体と、上記フィルタ部材と、を上記長手方向に沿った第１範囲と、上記長手方向における上記第１範囲よりも上記フィルタ部材側の第２範囲とを有する外装シートにより包み込みを行い、上記第１範囲において、上記外装シートは、上記長手方向に対して傾斜する方向に螺旋状に包み込み、上記第２範囲において、上記外装シートは、上記長手方向に対して交差する方向に螺旋状に包み込むものである。
【発明の効果】
【００１０】
本発明によれば、カートリッジ全体の強度が向上し、また、製造工程において各部材をそれぞれに締め固定することにより、ズレが生じにくく、品質を維持しながら工程数を低減することが可能な喫煙具用の柱状のカートリッジ及びその製造方法を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
