公開番号2025065260
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025016787,2023215458
出願日2025-02-04,2019-08-09
発明の名称プリント基板
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H05K 1/02 20060101AFI20250410BHJP(他に分類されない電気技術)
要約【課題】コネクタが実装されるグランド領域への静電気の侵入を抑制する。

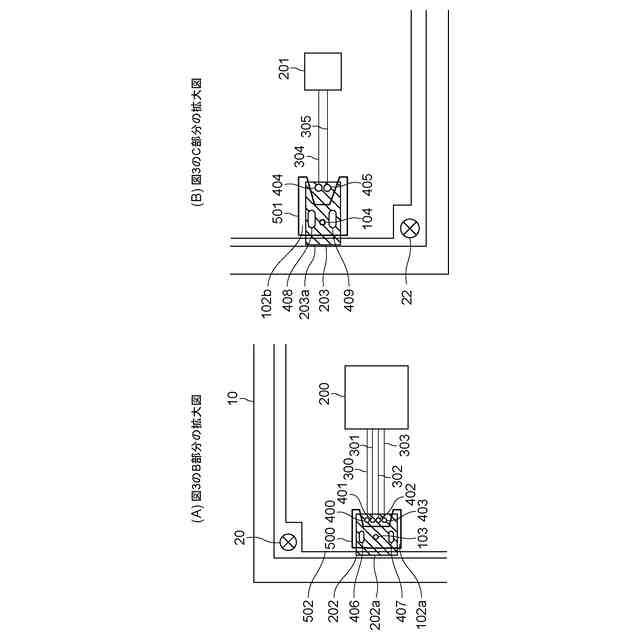

【解決手段】プリント基板100の表層は、外部装置又は通信ケーブルが接続されるコネクタ202,203が実装され、グランドに接続されるフレームグランド領域102a,102bと、当該表層においてフレームグランド領域102a,102bとは分離し、コネクタ202,203から信号を受信する電子デバイス200,201が実装され、グランドに接続されるシグナルグランド領域101と、当該表層においてフレームグランド領域102a,102b及びシグナルグランド領域101とは分離し、フレームグランド領域102a,102bの外側に設けられ、グランドに接続される静電気退避用のグランド領域103と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
プリント基板の表層は、
外部装置又は通信ケーブルが接続されるコネクタが実装され、グランドに接続される第１のグランド領域と、
前記表層において前記第１のグランド領域とは分離し、前記コネクタから信号を受信する電子デバイスが実装され、グランドに接続される第２のグランド領域と、
前記表層において前記第１のグランド領域及び前記第２のグランド領域とは分離し、前記第１のグランド領域の外側に設けられ、グランドに接続される第３のグランド領域と、を有することを特徴とするプリント基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリント基板に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

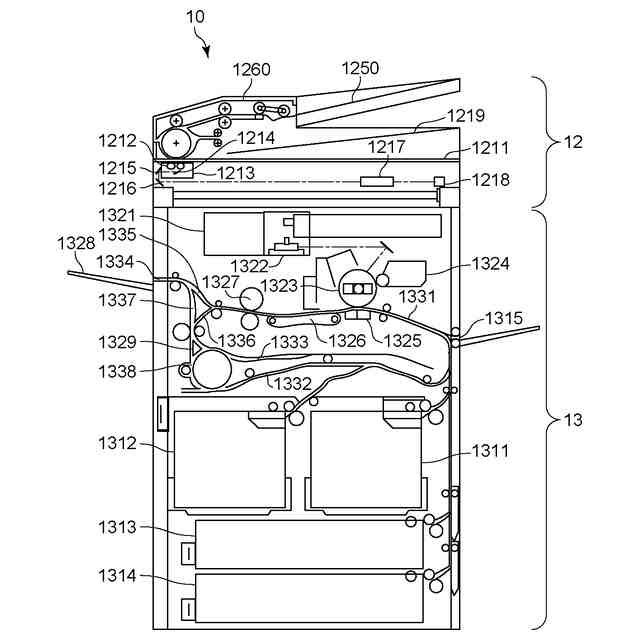

電子機器には、プリント基板（ＰＣＢ：ＰｒｉｎｔｅｄＣｕｒｃｕｉｔＢｏａｒｄ）が内蔵されていており、プリント基板は、筐体等に固定されている。プリント基板には、抵抗やコンデンサなどの受動部品、及び、ＩＣ（ＩｎｔｅｇｒａｔｅｄＣｕｒｃｕｉｔ）などの能動部品が実装されている。
【０００３】
近年、電子機器の小型化が進んでいる影響を受けて、プリント基板のサイズも小さくなってきている。また、低消費電力化やパフォーマンスの向上のために、プリント基板に実装されるＩＣの微細化や高集積化が進んでいる。
【０００４】

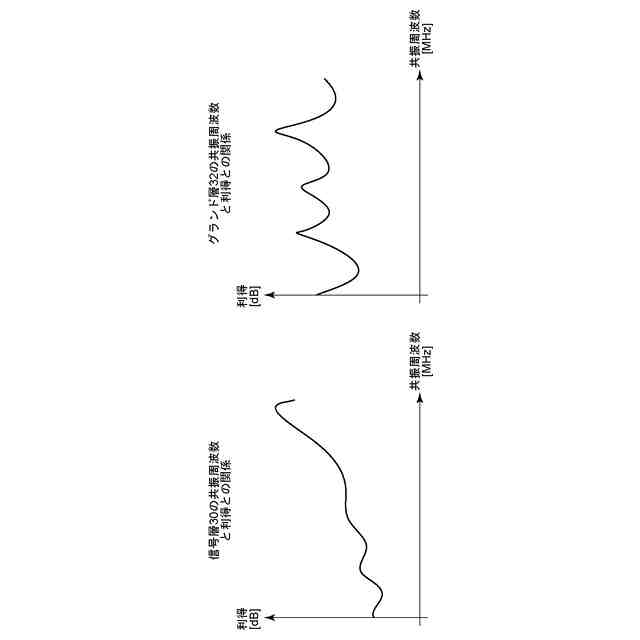

基板サイズが小さくなることで、プリント基板における基準電位となるグランドの面積が小さくなり、静電気などのノイズが逃げにくく、電圧レベルの安定化が厳しくなっている。加えて、ＩＣが微細化・高集積化されていることで耐静電性が低下しており、静電気等の外乱ノイズによる誤動作・破壊が起こりやすくなっている。
【０００５】
特許文献１に記載の制御基板５では、フレームグランド用領域５３とシグナルグランド用領域５２とが絶縁距離ΔＬ２を隔てて設けられている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－１１７１３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１では、フレームグランド用領域５３とシグナルグランド用領域５２とが絶縁距離ΔＬ２で隔てられているので、フレームグランド用領域５３からシグナルグランド用領域５２に信号が伝搬するのを抑制することができる。しかしながら、フレームグランド用領域５３への静電気の侵入を抑制することはできない。例えば、フレームグランド用領域５３にケーブルや外部装置などを接続するコネクタが実装した場合、ケーブルや外部装置を持つ人の手、ケーブル、外部装置に帯電した静電気が、フレームグランド用領域５３に侵入してしまう。特許文献１では、フレームグランド用領域５３からシグナルグランド用領域５２に信号が伝搬するのを抑制することができるが、全ての静電気の伝搬を禁止することができるわけではない。よって、フレームグランド用領域５３への静電気の侵入を抑制しておく方がシグナルグランド用領域５２への静電気の侵入を抑制することができる。
【０００８】
そこで、本発明は、上記の課題を解決するためになされたもので、本発明の目的は、コネクタが実装されるグランド領域への静電気の侵入を抑制することが可能なプリント基板を提供することを目的とする。
【課題を解決するための手段】
【０００９】

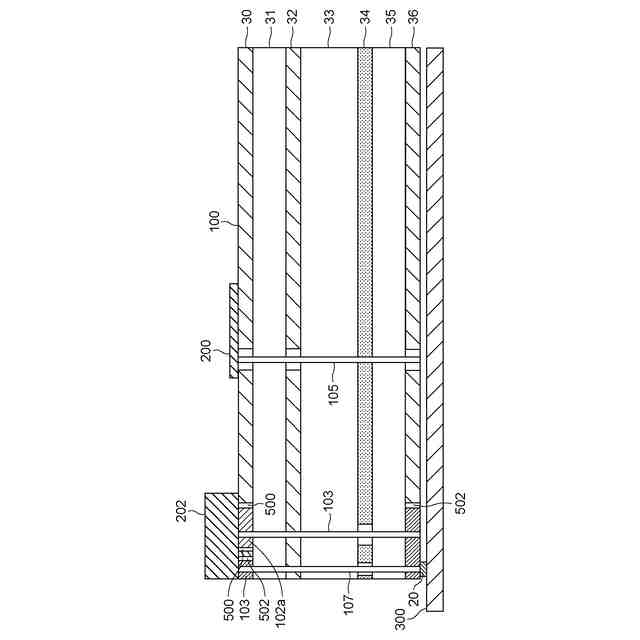

上記の目的を達成するために、本発明のプリント基板は、その表層が、外部装置又は通信ケーブルが接続されるコネクタが実装され、グランドに接続される第１のグランド領域と、表層において第１のグランド領域とは分離し、コネクタから信号を受信する電子デバイスが実装され、グランドに接続される第２のグランド領域と、表層において第１のグランド領域及び第２のグランド領域とは分離し、第１のグランド領域の外側に設けられ、グランドに接続される第３のグランド領域と、を有する。
【発明の効果】
【００１０】
本発明によれば、省電力状態に移行した直後に第２制御手段に保留された情報によって省電力状態から復帰するのを防止することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
