公開番号2025064013
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173374
出願日2023-10-05
発明の名称制御装置、冷蔵庫、冷蔵庫システム、制御方法、及び、プログラム
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類G06Q 10/00 20230101AFI20250410BHJP(計算;計数)
要約【課題】冷蔵庫の動作を適切に管理して電気料金を適切に低減する。
【解決手段】単価取得部111は、各時間帯の電力単価を示す単価情報を取得する。実行タイミング決定部114は、単価取得部111が取得した単価情報に基づいて、冷蔵庫200による通常運転よりも消費電力が大きい特定運転の実行による電気料金の増加が低減するように、特定運転の実行タイミングを決定する。運転制御部115は、実行タイミング決定部114が決定した実行タイミングで特定運転を実行するように冷蔵庫200を制御する。
【選択図】図6
特許請求の範囲【請求項１】
各時間帯の電力単価を示す単価情報を取得する単価取得手段と、
前記単価取得手段が取得した前記単価情報に基づいて、冷蔵庫による通常運転よりも消費電力が大きい特定運転の実行による電気料金の増加が低減するように、前記特定運転の実行タイミングを決定する実行タイミング決定手段と、
前記実行タイミング決定手段が決定した前記実行タイミングで前記特定運転を実行するように前記冷蔵庫を制御する運転制御手段と、を備える、
制御装置。
続きを表示（約 1,900 文字）【請求項２】
前記特定運転は、前記冷蔵庫の内部の温度上昇が推定される場合に前記温度上昇に先立って前記冷蔵庫の内部を冷却する予冷運転を含み、
前記実行タイミング決定手段は、前記単価情報に基づいて、前記冷蔵庫による前記予冷運転の実行による電気料金の増加が低減するように、前記予冷運転の実行タイミングを決定する、
請求項１に記載の制御装置。
【請求項３】
前記特定運転は、前記冷蔵庫の内部に付着した霜を取り除く除霜運転と前記除霜運転に先立って実行される前記予冷運転とを含み、
前記冷蔵庫が前記除霜運転を実行するのに好適な適正タイミングを特定する適正タイミング特定手段を備え、
前記実行タイミング決定手段は、前記適正タイミング特定手段が特定した前記適正タイミングを基準とする時間帯のうち、電力単価が最も安い時間帯の中から、前記予冷運転の実行タイミングと前記除霜運転の実行タイミングとを決定する、
請求項２に記載の制御装置。
【請求項４】
前記特定運転は、前記冷蔵庫の内部に付着した霜を取り除く除霜運転と前記除霜運転に先立って実行される前記予冷運転とを含み、
前記実行タイミング決定手段は、電力単価が最も安い時間帯内の中から、前記予冷運転の実行タイミングと前記除霜運転の実行タイミングとを決定する、
請求項２に記載の制御装置。
【請求項５】
前記冷蔵庫における時間帯毎の扉開閉状況を推定する開閉状況推定手段を備え、
前記実行タイミング決定手段は、前記開閉状況推定手段が推定した前記時間帯毎の扉開閉状況に基づいて、前記予冷運転の実行タイミングを決定する、
請求項２から４の何れか１項に記載の制御装置。
【請求項６】
前記開閉状況推定手段は、前記冷蔵庫における時間帯毎の扉開閉回数を推定し、
前記実行タイミング決定手段は、回数閾値以上の扉開閉回数が推定された第１時間帯が存在する場合において、前記第１時間帯以前の規定期間の中に単価閾値以下の電力単価を有する第２時間帯が存在する場合、前記第２時間帯の中から、前記予冷運転の実行タイミングを決定する、
請求項５に記載の制御装置。
【請求項７】
前記開閉状況推定手段は、前記冷蔵庫における時間帯毎の扉開時間を推定し、
前記実行タイミング決定手段は、時間閾値以上の扉開時間が推定された第１時間帯が存在する場合において、前記第１時間帯以前の規定期間の中に単価閾値以下の電力単価を有する第２時間帯が存在する場合、前記第２時間帯の中から、前記予冷運転の実行タイミングを決定する、
請求項５に記載の制御装置。
【請求項８】
前記冷蔵庫のユーザによる前記冷蔵庫に貯蔵される商品である貯蔵商品の購入を検知する購入検知手段と、
前記購入検知手段が前記ユーザによる前記貯蔵商品の購入を検知した場合、前記ユーザの帰宅時刻を推定する帰宅時刻推定手段と、を備え、
前記実行タイミング決定手段は、前記帰宅時刻推定手段が推定した前記帰宅時刻以前の規定期間に含まれる時間帯のうち、電力単価が最も安い時間帯の中から、前記予冷運転の実行タイミングを決定する、
請求項２から４の何れか１項に記載の制御装置。
【請求項９】
前記冷蔵庫のユーザによる前記冷蔵庫に貯蔵される商品である貯蔵商品の購入を推定する購入推定手段と、
前記購入推定手段が前記ユーザによる前記貯蔵商品の購入を推定した場合、前記ユーザの帰宅時刻を推定する帰宅時刻推定手段を備え、
前記実行タイミング決定手段は、前記帰宅時刻推定手段が推定した前記帰宅時刻以前の規定期間に含まれる時間帯のうち、電力単価が最も安い時間帯の中から、前記予冷運転の実行タイミングを決定する、
請求項２から４の何れか１項に記載の制御装置。
【請求項１０】
各時間帯の電力単価を示す単価情報を取得する単価取得手段と、
前記単価取得手段が取得した前記単価情報に基づいて、冷蔵庫による通常運転よりも消費電力が大きい特定運転の実行による電気料金の増加が低減するように、前記特定運転の実行タイミングを決定する実行タイミング決定手段と、
前記実行タイミング決定手段が決定した前記実行タイミングで前記特定運転を実行する運転実行手段と、を備える、
冷蔵庫。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置、冷蔵庫、冷蔵庫システム、制御方法、及び、プログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
現在、機器が、消費電力を抑制したい時間帯を避けて、消費電力が大きい運転を実行する技術が知られている。消費電力を抑制したい時間帯としては、電力調整要求により電力消費の抑制が要求された時間帯がある。消費電力が大きい運転の実行タイミングを調整可能な機器として、冷蔵庫、給湯器、空気調和装置等がある。
【０００３】
例えば、特許文献１には、冷気を蓄える蓄冷と冷気を放出する放冷とが可能な蓄冷材を備えた冷蔵庫が、外部からのデマンド信号に基づいて圧縮機を運転することが記載されている。特許文献１に記載された冷蔵庫は、デマンド信号を受信すると圧縮機の運転を開始して蓄冷材による蓄冷を開始し、デマンドの対象時刻になると圧縮機の運転を停止して蓄冷材による放冷を開始する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－７９３３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載された冷蔵庫は、電力調整要求に対応して各種の制御タイミングを調整する冷蔵庫であり、電力単価を考慮して各種の制御タイミングを調整する冷蔵庫ではない。このため、特許文献１に記載された冷蔵庫では、電気料金を低減することは困難である。そこで、冷蔵庫の動作を適切に管理して電気料金を適切に低減する技術が望まれている。
【０００６】
本開示は、上記問題に鑑みてなされたものであり、冷蔵庫の動作を適切に管理して電気料金を適切に低減する制御装置、冷蔵庫、冷蔵庫システム、制御方法、及び、プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本開示に係る制御装置は、
各時間帯の電力単価を示す単価情報を取得する単価取得手段と、
前記単価取得手段が取得した前記単価情報に基づいて、冷蔵庫による通常運転よりも消費電力が大きい特定運転の実行による電気料金の増加が低減するように、前記特定運転の実行タイミングを決定する実行タイミング決定手段と、
前記実行タイミング決定手段が決定した前記実行タイミングで前記特定運転を実行するように前記冷蔵庫を制御する運転制御手段と、を備える。
【発明の効果】
【０００８】
本開示では、電気料金の増加が低減するように、冷蔵庫が実行する特定運転の実行タイミングが決定される。従って、本開示によれば、冷蔵庫の動作を適切に管理して電気料金を適切に低減することができる。
【図面の簡単な説明】
【０００９】
実施の形態１に係る冷蔵庫システムの構成図
実施の形態１に係る制御装置の構成図

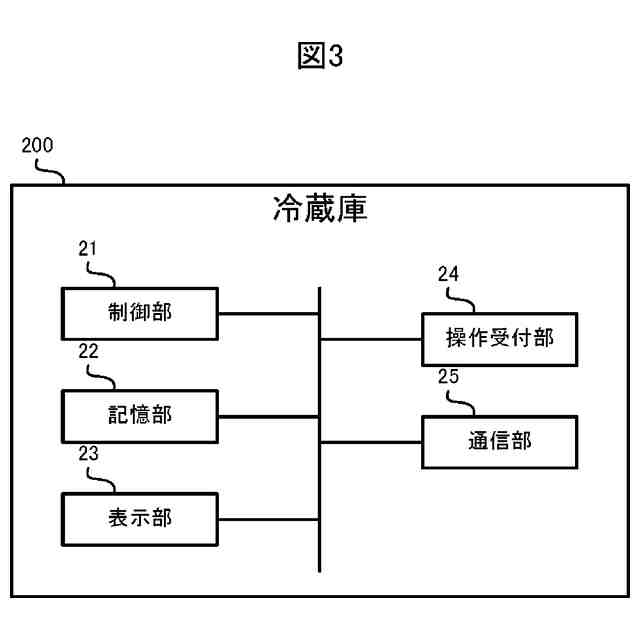

実施の形態１に係る冷蔵庫の構成図

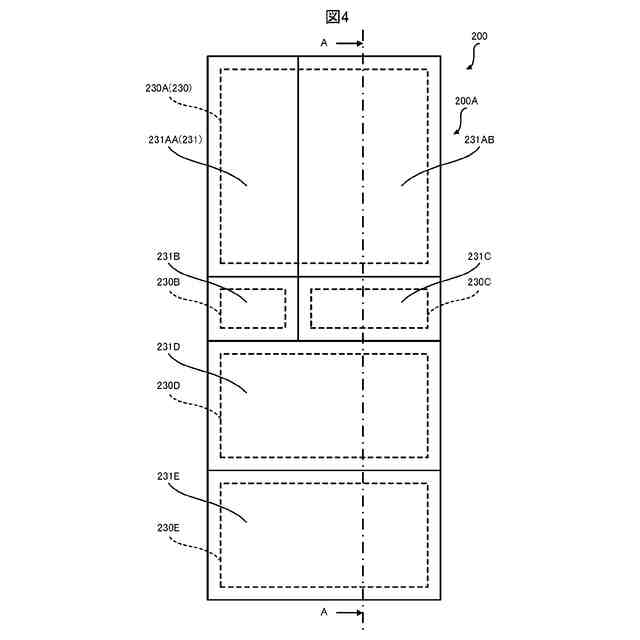

実施の形態１に係る冷蔵庫の正面図
実施の形態１に係る冷蔵庫の断面図

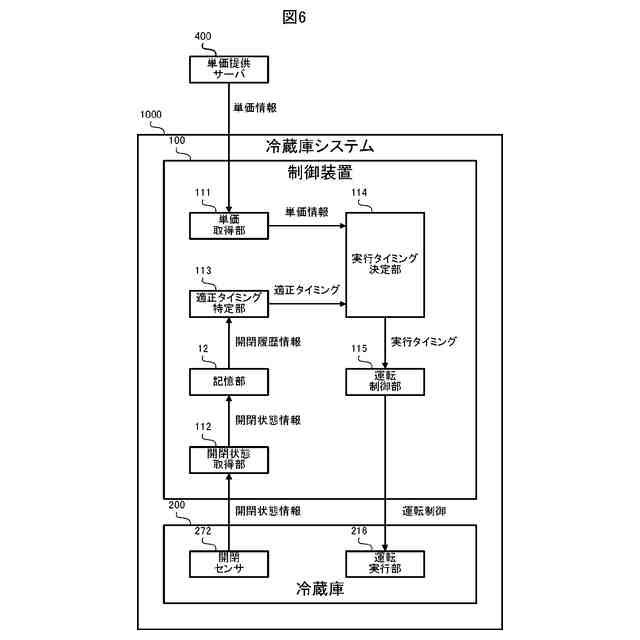

実施の形態１に係る冷蔵庫システムの機能構成図
実施の形態１に係る実行タイミングの決定方法の説明図

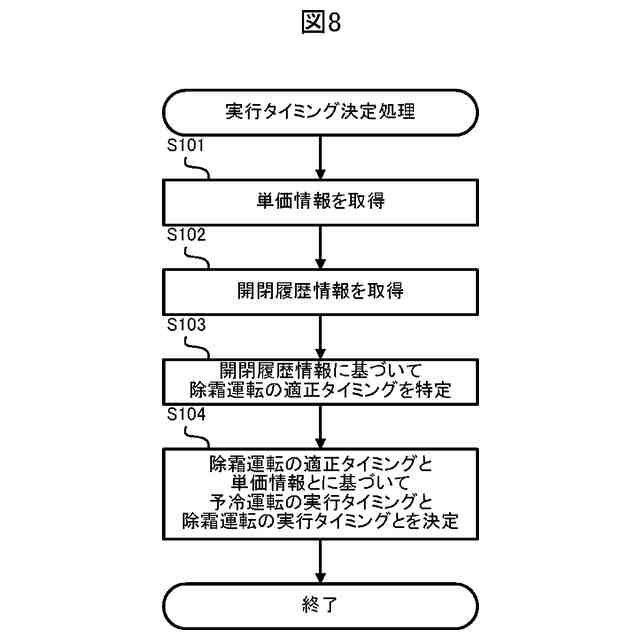

実施の形態１に係る制御装置が実行する実行タイミング決定処理を示すフローチャート
実施の形態１に係る制御装置が実行する運転制御処理を示すフローチャート
実施の形態２に係る冷蔵庫システムの機能構成図
実施の形態３に係る冷蔵庫システムの機能構成図
実施の形態３に係る開閉履歴情報を示す図
実施の形態３に係る実行タイミングの決定方法の説明図
実施の形態３に係る制御装置が実行する実行タイミング決定処理を示すフローチャート
実施の形態４に係る冷蔵庫システムの構成図
実施の形態４に係る冷蔵庫システムの機能構成図
実施の形態４に係る実行タイミングの決定方法の説明図
実施の形態４に係る制御装置が実行する実行タイミング決定処理を示すフローチャート
実施の形態５に係る冷蔵庫システムの機能構成図
実施の形態５に係る購入履歴情報を示す図
実施の形態５に係る制御装置が実行する実行タイミング決定処理を示すフローチャート
実施の形態６に係る冷蔵庫の機能構成図
実施の形態６に係る冷蔵庫が実行する運転実行処理を示すフローチャート
実施の形態７に係る冷蔵庫の機能構成図
実施の形態８に係る冷蔵庫の機能構成図
実施の形態９に係る冷蔵庫の機能構成図
実施の形態１０に係る冷蔵庫の機能構成図
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について、図面を参照しながら詳細に説明する。なお、図中同一又は相当部分には同一符号を付す。
（【００１１】以降は省略されています）
