公開番号2025062128
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025018348,2021045661
出願日2025-02-06,2021-03-19
発明の名称扉付き運搬用容器
出願人岐阜プラスチック工業株式会社
代理人弁理士法人北斗特許事務所
主分類B65D 21/02 20060101AFI20250404BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】段積み強度が確保しやすく、コンパクトに段積みする作業が行いやすい扉付き運搬用容器を提案する。
【解決手段】扉付き運搬用容器1は、容器本体2と、凸条の一対の支持脚3と、凹条の一対の脚収容部4と、開口部210と、開口部210を開閉する扉5と、を備える。容器本体2は、上面が開口した矩形箱状であり、互いに対向する第一側壁21及び第二側壁22を有する。一対の支持脚3は、第一側壁21及び第二側壁22のそれぞれの外面から突出し、上下方向に延びている。一対の脚収容部4は、第一側壁21及び第二側壁22のそれぞれの内面に設けられ、上下方向に延びている。開口部210は、第一側壁21のうち、一対の支持脚3の間でかつ一対の脚収容部4の間の部分に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
上面が開口した矩形箱状であり、第一方向において互いに対向する第一側壁及び第二側壁を有する容器本体と、
前記第一側壁及び前記第二側壁のそれぞれの外面から突出し、上下方向に延びた凸条の一対の支持脚と、
前記第一側壁及び前記第二側壁のそれぞれの内面に設けられ、上下方向に延びた凹条の一対の脚収容部と、
前記第一側壁のうち、前記一対の支持脚の間でかつ前記一対の脚収容部の間の部分に設けられた開口部と、
前記開口部を開閉する扉と、を備えた扉付き運搬用容器であって、
前記一対の支持脚は、前記第一方向に対して平面視において直交する第二方向に間隔をおいて位置し、
前記一対の脚収容部は、前記第二方向に間隔をおいて位置し、
前記開口部が設けられた前記第一側壁において、前記一対の支持脚と前記一対の脚収容部とは前記第二方向に互いにずれて位置し、
前記扉付き運搬用容器を２つ上下方向に重ねるにあたって、上側の前記扉付き運搬用容器を鉛直軸回りに１８０度回転させて、下側の前記扉付き運搬用容器の上に載せたときに、下側の前記扉付き運搬用容器の前記第一側壁の前記一対の脚収容部に、上側の前記扉付き運搬用容器の前記第二側壁の前記一対の支持脚が挿入され、かつ下側の前記扉付き運搬用容器の前記第二側壁の前記一対の脚収容部に、上側の前記扉付き運搬用容器の前記第一側壁の前記一対の支持脚が挿入されるように、前記第一側壁及び前記第二側壁のそれぞれには、前記一対の支持脚及び前記一対の脚収容部が形成されている、
ことを特徴とする扉付き運搬用容器。
続きを表示（約 990 文字）【請求項２】
前記一対の支持脚のうちの一方の支持脚は、前記第一側壁の前記外面のうち、前記開口部の前記第二方向の縁部分から外側に突出した縦リブを含み、
前記第一側壁の前記外面には、前記縦リブの真上に位置し、前記縦リブに対して一直線上に連続する他の縦リブが設けられている、
ことを特徴とする請求項１に記載の扉付き運搬用容器。
【請求項３】
前記第一側壁は、外側に突出し、かつ内側に開口し、上下方向に延びた一対の膨出部を有し、
前記一対の膨出部の内面が、前記一対の脚収容部を構成し、
前記一対の膨出部のうちの一方は、前記他の縦リブに接するか又は隙間を介して対向する、
ことを特徴とする請求項２に記載の扉付き運搬用容器。
【請求項４】
前記開口部は、前記第一側壁の厚み方向と上方に開口し、
前記容器本体の上端面のうち前記開口部の周囲の部分と、前記扉の上端面には、前記第二方向に延びる支持溝が、連続するように設けられている、
ことを特徴とする請求項１から３のいずれか一項に記載の扉付き運搬用容器。
【請求項５】
前記扉の前記支持溝の前記第二方向の端部の底面と、前記容器本体の前記支持溝のうち前記扉の前記支持溝に隣接する端部の底面と、のうち、少なくとも一方は、端に近い部分ほど下方に位置するように傾斜した傾斜面又は湾曲した凸曲面である、
ことを特徴とする請求項４に記載の扉付き運搬用容器。
【請求項６】
前記扉は、前記第一方向における位置が互いにずれた上部分と下部分とで構成され、
前記上部分と前記下部分とがなす角部分には連結リブが設けられている、
ことを特徴とする請求項１から５のいずれか一項に記載の扉付き運搬用容器。
【請求項７】
前記開口部は、前記一対の脚収容部の下端よりも上方に位置する、
ことを特徴とする請求項１から５のいずれか一項に記載の扉付き運搬用容器。
【請求項８】
前記第一側壁の前記外面の上下方向の中間部には、前記第二方向に延びた中間フランジが設けられており、
前記扉の下端部は、前記中間フランジに回転自在に連結されている、
請求項７に記載の扉付き運搬用容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、扉付き運搬用容器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、折り畳み可能な一対の側壁と、側壁に設けられた開口部を開閉する扉部材と、を備える折り畳みコンテナーが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３８７５０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の折り畳みコンテナーでは、扉部材を開いた状態では、側壁の略全体が開口するため、段積み強度が弱い。また、この折り畳みコンテナーでは、折り畳み作業を行わないと、コンパクトに段積みすることができず、収納に手間がかかる。
【０００５】
上記事情に鑑みて、本開示は、段積み強度が確保しやすいうえ、コンパクトに段積みする作業が行いやすい扉付き運搬用容器を提案することを、目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示に係る一態様の扉付き運搬用容器は、容器本体と、凸条の一対の支持脚と、凹条の一対の脚収容部と、開口部と、前記開口部を開閉する扉と、を備える。前記容器本体は、上面が開口した矩形箱状であり、互いに対向する第一側壁及び第二側壁を有する。前記一対の支持脚は、前記第一側壁及び前記第二側壁のそれぞれの外面から突出し、上下方向に延びている。前記一対の脚収容部は、前記第一側壁及び前記第二側壁のそれぞれの内面に設けられ、上下方向に延びている。前記開口部は、前記第一側壁のうち、前記一対の支持脚の間でかつ前記一対の脚収容部の間の部分に設けられている。
【発明の効果】
【０００７】
本開示に係る一態様の扉付き運搬用容器では、段積み強度が確保しやすいうえ、コンパクトに段積みする作業が行いやすい。
【図面の簡単な説明】
【０００８】
図１は、実施形態１の扉付き運搬用容器を示す斜視図である。

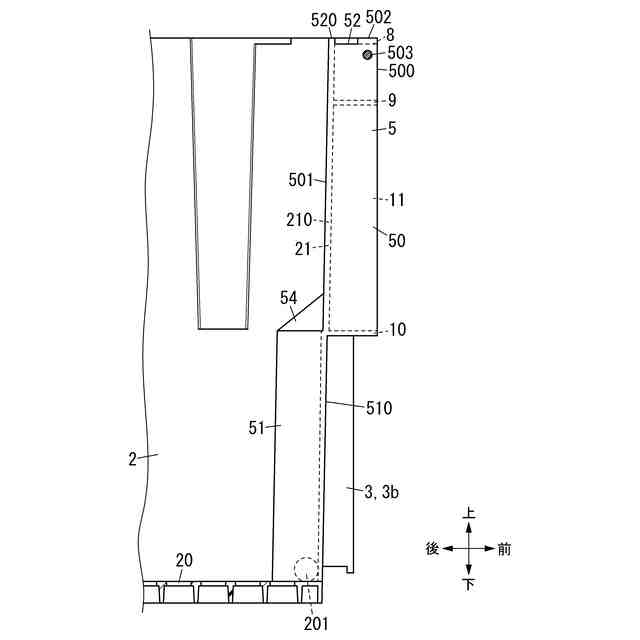

図２は、図１のＡ－Ａ線における断面図である。
図３は、同上の扉付き運搬用容器の半部を示す斜視図であり、扉の図示を省略した図である。

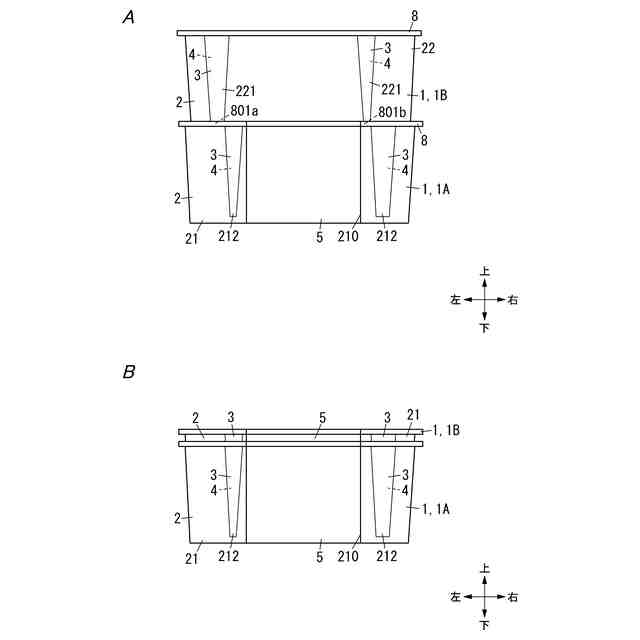

図４Ａは、同上の扉付き運搬用容器を２つ上下に重ねたスタッキング状態を示す斜視図であり、図４Ｂは、同上の扉付き運搬用容器を２つ上下に重ねたネスティング状態を示す斜視図である。
図５は、実施形態２の扉付き運搬用容器を示す斜視図である。
図６は、図５のＢ－Ｂ線における断面図である。
図７Ａは、同上の扉付き運搬用容器を２つ上下に重ねたスタッキング状態を示す斜視図であり、図７Ｂは、同上の扉付き運搬用容器を２つ上下に重ねたネスティング状態を示す斜視図である。
図８Ａは、実施形態３の扉付き運搬用容器を２つ上下に重ねたスタッキング状態を示す斜視図であり、図８Ｂは、同上の扉付き運搬用容器を２つ上下に重ねたネスティング状態を示す斜視図である。
【発明を実施するための形態】
【０００９】
（実施形態１）
１．概要
図１に示す実施形態１の扉付き運搬用容器１（以下単に「容器１」という）は、容器本体２と、凸条の一対の支持脚３と、凹条の一対の脚収容部４と、開口部２１０と、開口部２１０を開閉する扉５と、を備える。容器本体２は、上面が開口した矩形箱状であり、互いに対向する第一側壁２１及び第二側壁２２を有する。一対の支持脚３は、第一側壁２１及び第二側壁２２のそれぞれの外面から突出し、上下方向に延びている。一対の脚収容部４は、第一側壁２１及び第二側壁２２のそれぞれの内面に設けられ、上下方向に延びている。開口部２１０は、第一側壁２１のうち、一対の支持脚３の間でかつ一対の脚収容部４の間の部分に設けられている。
【００１０】
上記構成を備える実施形態１の容器１では、開口部２１０を有する第一側壁２１に、開口部２１０を挟むように、上下方向に延びた凸条の一対の支持脚３と、上下方向に延びた凹条の一対の脚収容部４とを設けている。そのため、実施形態１の容器１では、開口部２１０を有する第一側壁２１を、一対の支持脚３と一対の脚収容部４によって補強することができて、段積み強度が確保しやすい。また、実施形態１の容器１では、側壁２１，２２に一対の支持脚３と一対の脚収容部４とを設けているため、上下方向に容器１を２つ重ねた段積み時に、上側の容器１Ｂの支持脚３を下側の容器１Ａの脚収容部４に収容することができる。そのため、実施形態１の容器１では、上側の容器１Ｂの一部を下側の容器１Ａの内側に収めることができるため、コンパクトに段積みでき、このとき、従来例のように側壁を折り畳む作業が不要なため、コンパクトに段積みする作業が行いやすい。
（【００１１】以降は省略されています）
