公開番号2025061962
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025013482,2023072358
出願日2025-01-30,2014-04-10
発明の名称発光装置
出願人株式会社半導体エネルギー研究所
代理人
主分類H10K 77/10 20230101AFI20250404BHJP()
要約【課題】破損しにくい発光装置や表示装置を提供する。
【解決手段】素子層と、素子層上の基板と、を有し、基板の少なくとも一部は、前記素子
層側に曲がっており、基板は、透光性を有し、且つ大気よりも屈折率が高く、素子層は、
前記基板側に向けて発光する発光素子を有する発光装置を提供する。または、素子層と、
素子層の上面及び少なくとも一つの側面を覆う基板と、を有し、基板は、透光性を有し、
且つ大気よりも屈折率が高く、素子層は、基板側に向けて発光する発光素子を有する発光
装置を提供する。

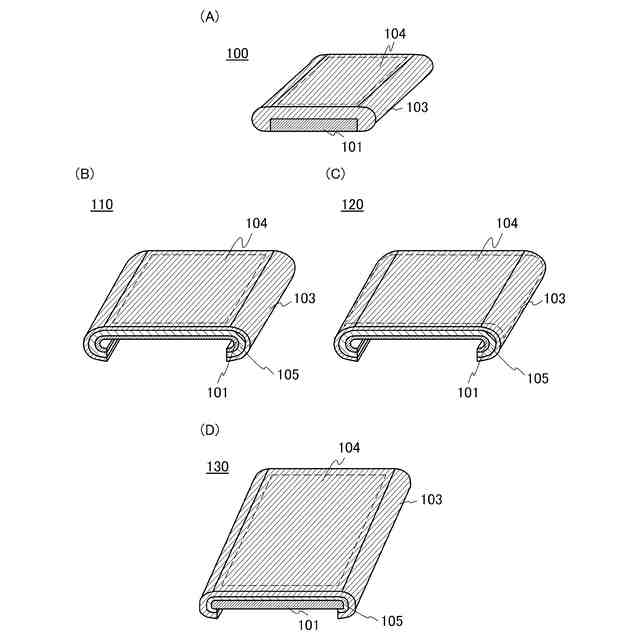

【選択図】図1
特許請求の範囲【請求項１】
素子層と、
前記素子層上の基板と、を有し、
前記基板の少なくとも一部は、前記素子層側に曲がっており、
前記基板は、透光性を有し、且つ大気よりも屈折率が高く、
前記素子層は、前記基板側に向けて発光する発光素子を有する発光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光装置、表示装置、電子機器、照明装置、又はそれらの作製方法に関する。
特に、エレクトロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬ
とも記す）現象を利用した発光装置、表示装置、電子機器、照明装置、又はそれらの作製
方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、発光装置や表示装置は様々な用途への応用が期待されており、多様化が求められて
いる。
【０００３】
例えば、携帯機器用途等の発光装置や表示装置では、薄型であること、軽量であること、
又は破損しにくいこと等が求められている。また、発光装置や表示装置の高機能化、高付
加価値化を実現するために、タッチ操作が可能な発光装置や表示装置が求められている。
【０００４】
ＥＬ現象を利用した発光素子（ＥＬ素子とも記す）は、薄型軽量化が容易である、入力信
号に対し高速に応答可能である、直流低電圧電源を用いて駆動可能である等の特徴を有し
、発光装置や表示装置への応用が検討されている。
【０００５】
例えば、特許文献１に、フィルム基板上に、スイッチング素子であるトランジスタや有機
ＥＬ素子を備えたフレキシブルなアクティブマトリクス型の発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－１７４１５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の一態様は、新規な発光装置、表示装置、電子機器、もしくは照明装置を提供する
ことを目的の一とする。または、本発明の一態様は、軽量な発光装置、表示装置、電子機
器、もしくは照明装置を提供することを目的の一とする。または、本発明の一態様は、信
頼性が高い発光装置、表示装置、電子機器、もしくは照明装置を提供することを目的の一
とする。または、本発明の一態様は、破損しにくい発光装置、表示装置、電子機器、もし
くは照明装置を提供することを目的の一とする。または、本発明の一態様は、厚さが薄い
発光装置、表示装置、電子機器、もしくは照明装置を提供することを目的の一とする。ま
たは、本発明の一態様は、光取り出し効率の高い発光装置、表示装置、電子機器、もしく
は照明装置を提供することを目的の一とする。または、本発明の一態様は、消費電力が低
い発光装置、表示装置、電子機器、もしくは照明装置を提供することを目的の一とする。
【０００８】
なお、本発明の一態様は、上記の課題の全てを解決する必要はないものとする。
【課題を解決するための手段】
【０００９】
本発明の一態様は、素子層と、素子層上の基板と、を有し、基板の少なくとも一部は、素
子層側に曲がっており、基板は透光性を有し、且つ大気よりも屈折率が高く、素子層は、
基板側に向けて発光する発光素子を有する発光装置である。
【００１０】
上記構成において、素子層の少なくとも一部は、基板の素子層側に曲がっている部分と重
なり、同じ方向に曲がっていることが好ましい。
（【００１１】以降は省略されています）
