発明の名称
半導体装置
出願人
サンケン電気株式会社
代理人
主分類
H10D
12/00 20250101AFI20250417BHJP()
要約
【課題】逆導通IGBTにおいて、速やかにターンオンする半導体装置を提供する。
【解決手段】実施の形態に係る半導体装置100は、第1半導体領域5上の第2半導体領域7と、第2半導体領域の上の第3半導体領域8と、第2半導体領域を貫通する第1トレンチ14と、第1トレンチ内電極14aと、第1半導体領域の下の第4半導体領域2と、第3半導体領域と接続する上部電極11と、第4半導体領域と接続する下部電極1とを有する第1半導体素子10と、上部電極と電気的に接続し、第1半導体領域の上の第5半導体領域12と、下部電極と接続する第6半導体領域3とを有する第2半導体素子20と、を備え、第1トレンチ14の延伸方向における第6半導体領域3から最も近い第3半導体領域8迄の距離WBが、第1トレンチ14の延伸方向と垂直な方向における第6半導体領域3から最も近い第3半導体領域8迄の距離WAよりも長い。
【選択図】図2
特許請求の範囲
【請求項1】
第1導電型の第1半導体領域と、
前記第1半導体領域の上に設けられた第2導電型の第2半導体領域と、
前記第2半導体領域の上に設けられた第1導電型の第3半導体領域と、
前記第2半導体領域を深さ方向に貫通するように設けられた第1トレンチと、
前記第1トレンチ内に第1絶縁膜を介して設けられた第1トレンチ内電極と、
前記第1半導体領域の下であって前記第2半導体領域と対向する反対側に設けられた第2導電型の第4半導体領域と、
前記第3半導体領域と電気的に接続している上部電極と、
前記第4半導体領域と電気的に接続している下部電極と
を有する第1半導体素子と、
前記上部電極と電気的に接続し、前記第1半導体領域の上に設けられた第2導電型の第5半導体領域と、
前記第1半導体領域の下であって前記下部電極と電気的に接続し、前記第5半導体領域と対向する反対側に設けられた第1導電型の第6半導体領域と、
前記第5半導体領域を深さ方向に貫通するように設けられた第2トレンチと、
前記第2トレンチ内に第2絶縁膜を介して設けられた第2トレンチ内電極と
を有する第2半導体素子と、
を備え、
前記第1トレンチの延伸方向における前記第6半導体領域から最も近い前記第3半導体領域までの距離が、前記第1トレンチの延伸方向と垂直な方向における前記第6半導体領域から最も近い前記第3半導体領域までの距離よりも長いことを特徴とする半導体装置。
続きを表示(約 660 文字)
【請求項2】
前記第6半導体領域の幅に対して前記第6半導体領域と前記第6半導体領域との間に設けられた第4半導体領域の幅が0.75倍から1.25倍の範囲であることを特徴とする、請求項1に記載の半導体装置。
【請求項3】
前記第1半導体素子と前記第2半導体素子との間にあって、前記第1半導体領域の上に設けられた第2導電型の第7半導体領域と、
前記第7半導体領域を深さ方向に貫通するように設けられた第3トレンチと、
前記第3トレンチ内に第3絶縁膜を介し、前記第1トレンチ内電極と電気的に接続した第3トレンチ内電極と
を有するダミー領域と、
を備える、請求項1又は2に記載の半導体装置。
【請求項4】
前記第7半導体領域の上に前記第3半導体領域は設けられておらず、
前記第1半導体領域の下であって、前記第7半導体領域と対向する反対側に前記第4半導体領域を備える、請求項3に記載の半導体装置。
【請求項5】
前記第1トレンチと前記第1トレンチの延伸した第1方向に設けられた前記第3トレンチとが接続し、
前記第1トレンチ内電極と前記第3トレンチ内電極がトレンチ内で接続している、請求項3に記載の半導体装置。
【請求項6】
平面的に見て、前記第2半導体素子の周囲を囲むように前記ダミー領域が設けられ、
前記ダミー領域の周囲を囲むように前記第1半導体素子の領域が設けられている、請求項3に記載の半導体装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、半導体装置に関する。
続きを表示(約 2,400 文字)
【背景技術】
【0002】
従来、絶縁ゲート型バイポーラトランジスタ(IGBT:Insulated Gate Bipolar Transistor)と還流用のダイオードとを一つの半導体基板に形成した半導体装置である逆導通IGBT(Reverse Conducting IGBT:RC-IGBT)が提案されている。また、半導体装置の外周領域にリサーフ領域と呼ばれる耐圧改善のための領域を設ける例も開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2015-154000号公報
特開2022-56498号公報
特開2018-46187号公報
特開2004-349556号公報
特許第5383009号公報
【非特許文献】
【0004】
U. R. Vemulapati, N. Kaminski, D. Silber, L. Storasta, and M. Rahimo, “Analytical Model for the Initial Snapback Phenomenon in RCIGBTs”, ISPS, August 2012, Prague, Czech Republic, [2012] IEEE. Reprinted from the Internacional Seminar on Power Semiconductors.
【発明の概要】
【発明が解決しようとする課題】
【0005】
逆導通IGBTにおいて、IGBTがターンオンしたとき、ドリフト領域内のホールがある程度減少していないと、コレクタ領域からのホールの注入が始まらず、すみやかにIGBTがオンしない。
そこで、実施の形態が解決しようとする課題は、速やかにターンオンする半導体装置を提供することにある。
【課題を解決するための手段】
【0006】
実施の形態に係る半導体装置は、 第1導電型の第1半導体領域と、第1半導体領域の上に設けられた第2導電型の第2半導体領域と、第2半導体領域の上に設けられた第1導電型の第3半導体領域と、第2半導体領域を深さ方向に貫通するように設けられた第1トレンチと、第1トレンチ内に第1絶縁膜を介して設けられた第1トレンチ内電極と、第1半導体領域の下であって第2半導体領域と対向する反対側に設けられた第2導電型の第4半導体領域と、第3半導体領域と電気的に接続している上部電極と、第4半導体領域と電気的に接続している下部電極とを有する第1半導体素子と、上部電極と電気的に接続し、第1半導体領域の上に設けられた第2導電型の第5半導体領域と、第1半導体領域の下であって下部電極と電気的に接続し、第5半導体領域と対向する反対側に設けられた第1導電型の第6半導体領域と、第5半導体領域を深さ方向に貫通するように設けられた第2トレンチと、第2トレンチ内に第2絶縁膜を介して設けられた第2トレンチ内電極とを有する第2半導体素子と、を備え、第1トレンチの延伸方向における第6半導体領域から最も近い第3半導体領域までの距離が、第1トレンチの延伸方向と垂直な方向における第6半導体領域から最も近い第3半導体領域までの距離よりも長い。
【発明の効果】
【0007】
本発明の実施の形態によれば、速やかにターンオンする半導体装置を提供することができる。
【図面の簡単な説明】
【0008】

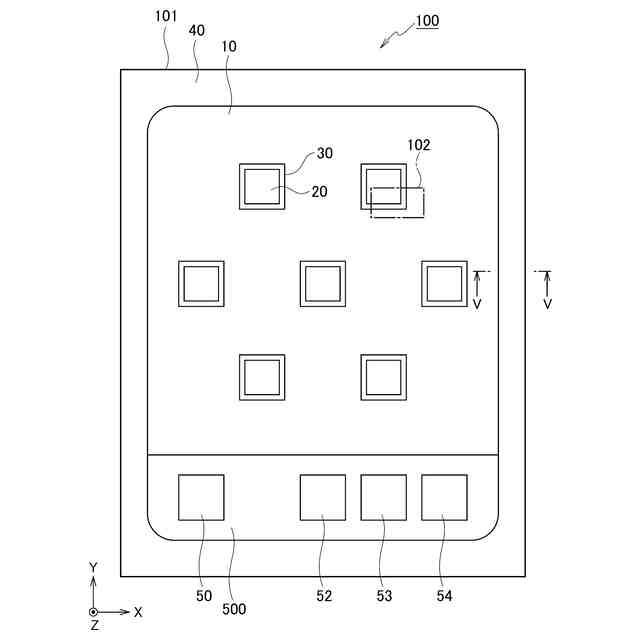

第1の実施の形態に係る半導体装置の全体構造の上面側の平面図。

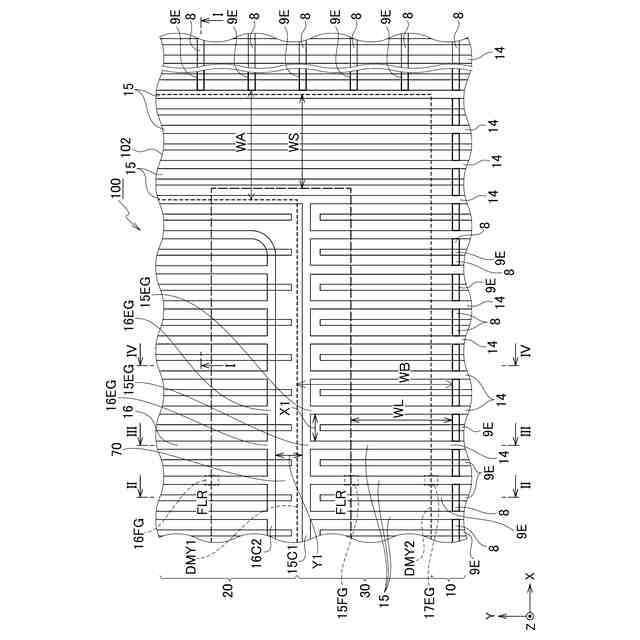

図1の一部分の拡大された上面側の平面図。

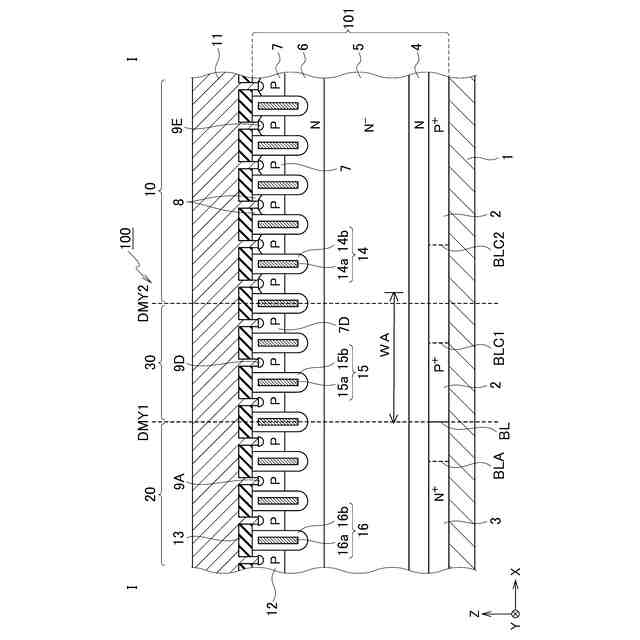

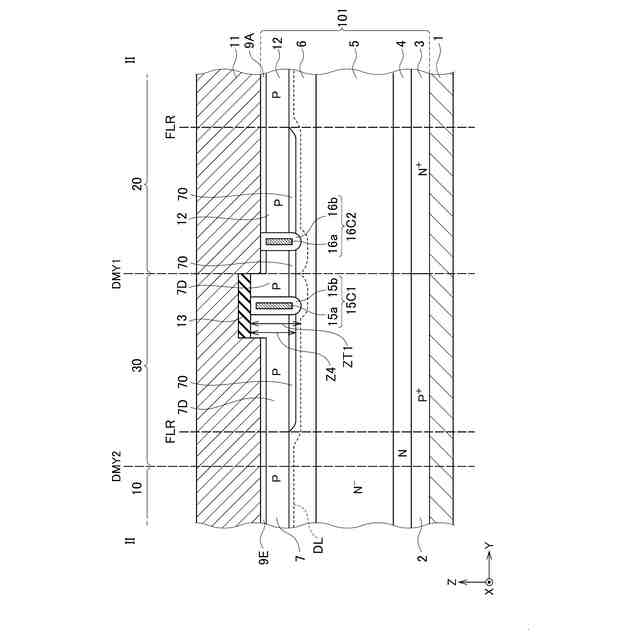

図2のI-I線に沿う断面図。

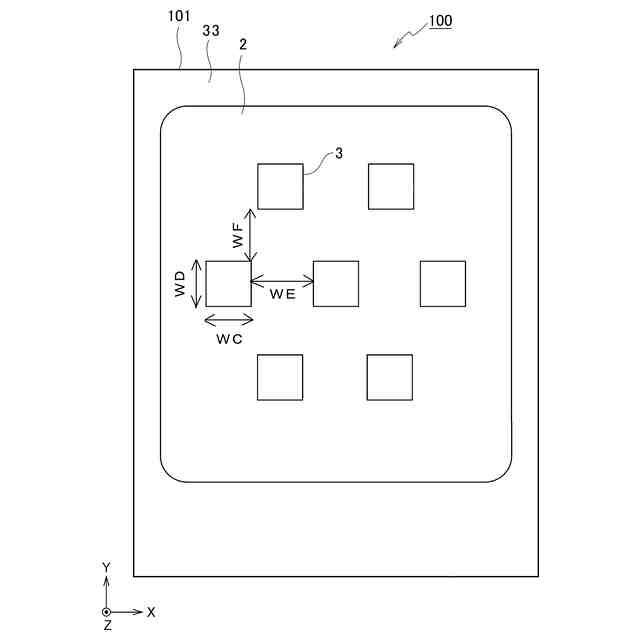

第1の実施の形態に係る半導体装置の全体構造の下面側の平面図。

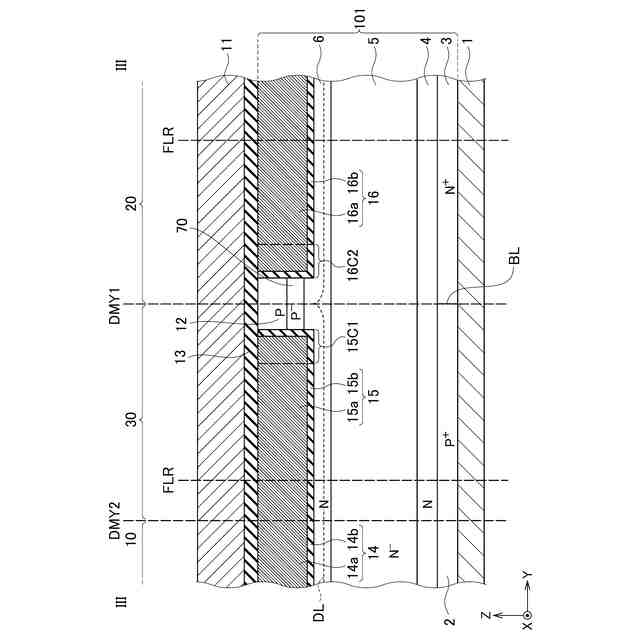

図2のII-II線に沿う断面図。
図2のIII-III線に沿う断面図。
図2のIV-IV線に沿う断面図。

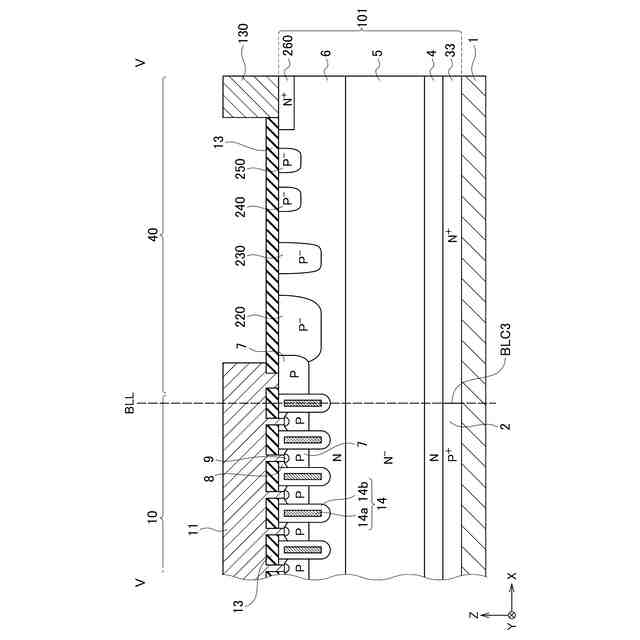

図1のV-V線に沿う断面図。

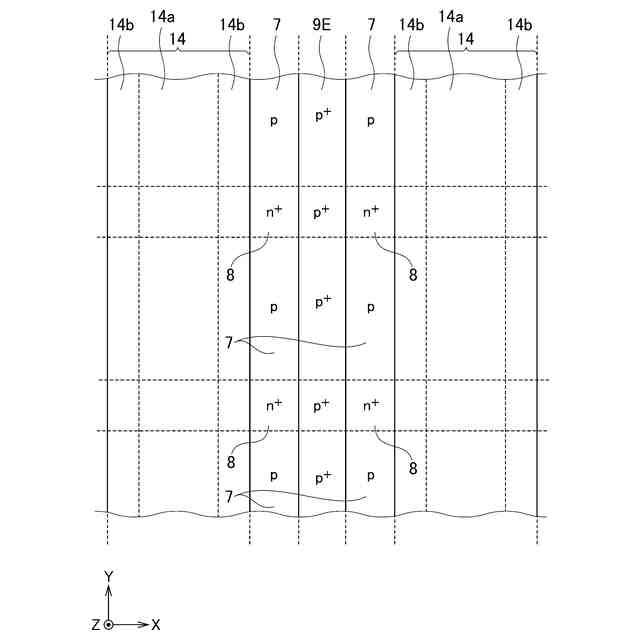

第1の実施の形態に係る半導体装置のIGBTの一部分の上面側の平面図。
【発明を実施するための形態】
【0009】
次に、図面を参照して、本発明の実施形態を説明する。以下の図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。ただし、図面は模式的なものであり、厚みと平面寸法との関係、各部の長さの比率などは現実のものとは異なることに留意すべきである。したがって、具体的な寸法は以下の説明を参酌して判断すべきものである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれていることはもちろんである。
【0010】
また、以下に示す実施形態は、この発明の技術的思想を具体化するための装置を例示するものであって、この発明の技術的思想は、構成部品の形状、構造、配置などを下記のものに特定するものでない。この発明の実施形態は、特許請求の範囲において、種々の変更を加えることができる。尚、本発明において「上」、「下」などの上、下を特定する用語は、記載の便宜上使用しているのであって、側面上に設けられている場合であっても、本発明の構成要件と実質同一であれば、本発明の権利範囲に属するものである。また、「上」とは対象に接して形成される場合だけでなく、別の層を介して形成される場合をも含む。また、本発明において「接続」とは直接接続に限定されるものではなく、間に抵抗体等の何かを介在させて接続した場合であっても、本発明の構成要件と実質同一であれば、本発明の権利範囲に属するものである。
(【0011】以降は省略されています)
