公開番号2025077460
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189653
出願日2023-11-06
発明の名称発光モジュール
出願人日亜化学工業株式会社
代理人個人,個人
主分類H10H 20/855 20250101AFI20250512BHJP()
要約【課題】所望の特性の光を照射可能な発光モジュールを提供する。
【解決手段】発光モジュールは、第1光源と、前記第1光源と水平方向に離隔して配置される第2光源と、を備え、前記第1光源は、第1発光部及び前記第1発光部の周囲に配置される複数の第2発光部を含む複数の発光部と、前記複数の発光部間に配置されるとともに前記複数の発光部それぞれの発光面を露出させる遮光部材と、を備え、前記第2光源は、前記第1発光部と並列に繋がっている第3発光部を含み、照射面において、前記第1発光部の光及び前記第3発光部の光は、少なくとも一部が重なる。
【選択図】図4
特許請求の範囲【請求項１】
第１光源と、
前記第１光源と水平方向に離隔して配置される第２光源と、を備え、
前記第１光源は、
第１発光部及び前記第１発光部の周囲に配置される複数の第２発光部を含む複数の発光部と、
前記複数の発光部間に配置されるとともに前記複数の発光部それぞれの発光面を露出させる遮光部材と、を備え、
前記第２光源は、前記第１発光部と並列に繋がっている第３発光部を含み、
照射面において、前記第１発光部からの光及び前記第３発光部からの光は、少なくとも一部が重なる、発光モジュール。
続きを表示（約 1,000 文字）【請求項２】
前記第１光源の上方に配置される第１レンズをさらに備え、
前記第１レンズは、前記第１光源からの光が入射されるとともに、前記第１光源に近づく方向に凸となる第１入射面と、前記第１光源からの光が出射される第１出射面と、を含み、
前記第１入射面は、上面視において、前記第１光源と重なるとともに、前記第２光源とは重ならない、請求項１に記載の発光モジュール。
【請求項３】
前記第３発光部の上方に配置され、かつ前記第３発光部の発光面と対向するとともに、上面視において前記第１入射面と離隔する第２入射面を有する第２レンズをさらに備える、請求項２に記載の発光モジュール。
【請求項４】
前記第１入射面の中心を通る前記第１レンズの第１光軸は、前記第１発光部と交差し、
前記第２入射面の中心を通る前記第２レンズの第２光軸は、前記第３発光部と交差し、
前記第２光軸は、前記第１光軸と平行である、請求項３に記載の発光モジュール。
【請求項５】
前記第２レンズは、前記第２入射面に入射された前記第３発光部からの光が出射される第２出射面を含み、
前記第２入射面と前記第２出射面は互いに平行な平坦面である、請求項３に記載の発光モジュール。
【請求項６】
前記第２入射面は前記第１入射面よりも下側に位置し、かつ、前記第２出射面は前記第１入射面よりも上側に位置する、請求項５に記載の発光モジュール。
【請求項７】
前記第２レンズは、前記第２入射面と前記第２出射面との間に位置し、かつ、前記第２入射面に入射された前記第３発光部からの光を全反射する全反射部を含む、請求項６に記載の発光モジュール。
【請求項８】
前記第１レンズと前記第２レンズは、一体の部材である、請求項３に記載の発光モジュール。
【請求項９】
前記第２光源は、上面視において、前記第１光源を中心に対称に配置される複数の前記第３発光部を備え、
複数の前記第３発光部の上方に、複数の前記第３発光部に対応して配置される少なくとも１つの前記第２レンズを備える、請求項３に記載の発光モジュール。
【請求項１０】
前記第３発光部に投入される電流値は、前記第１発光部に投入される電流値以下である、請求項１に記載の発光モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光モジュールに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等の半導体素子を有する発光モジュールが幅広く使用されている。例えば、特許文献１には、離隔して配置された複数の光源からの光を組合せて出射する発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０１７４５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示に係る実施形態は、所望の特性の光を照射可能な発光モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施形態に係る発光モジュールは、第１光源と、前記第１光源と水平方向に離隔して配置される第２光源と、を備え、前記第１光源は、第１発光部及び前記第１発光部の周囲に配置される複数の第２発光部を含む複数の発光部と、前記複数の発光部間に配置されるとともに前記複数の発光部それぞれの発光面を露出させる遮光部材と、を備え、前記第２光源は、前記第１発光部と並列に繋がっている第３発光部を含み、照射面において、前記第１発光部の光及び前記第３発光部の光は、少なくとも一部が重なる。
【０００６】
本開示の一実施形態に係る発光モジュールは、第１発光部及び前記第１発光部の周囲に配置される複数の第２発光部を含む第１光源と、前記第１光源と水平方向に離隔して配置され、かつ第３発光部を含む第２光源と、を備え、照射面において、前記第１発光部からの光及び前記第３発光部からの光は、少なくとも一部が重なり、前記第１発光部及び前記第３発光部のみを発光させる第１照射モードと、前記第１発光部、前記第２発光部及び前記第３発光部のそれぞれを発光させる第２照射モードと、を切り替え可能であり、前記第１照射モードにおける配光角は、前記第２照射モードにおける配光角よりも小さい。
【発明の効果】
【０００７】
本開示に係る実施形態によれば、所望の特性の光を照射可能な発光モジュールを提供することができる。
【図面の簡単な説明】
【０００８】

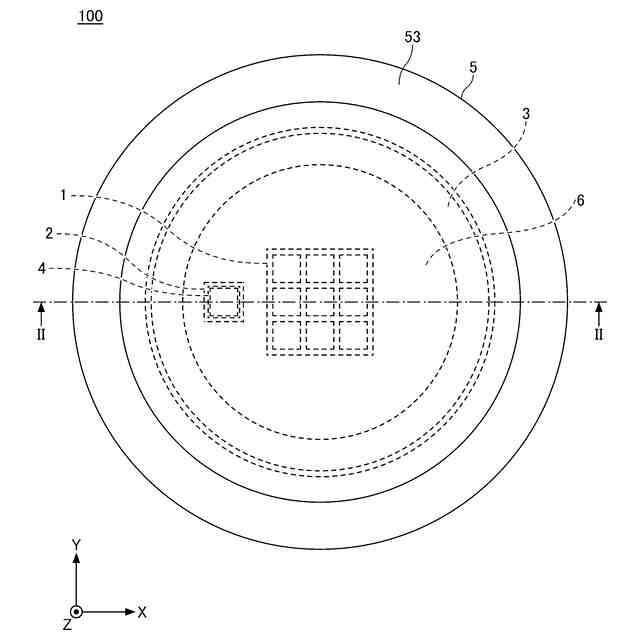

実施形態に係る発光モジュールの模式的上面図である。

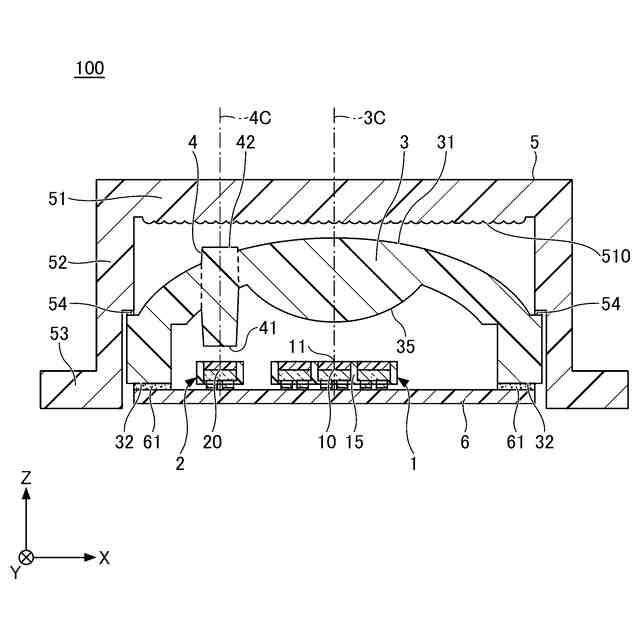

図１におけるII－II線の模式的断面図である。

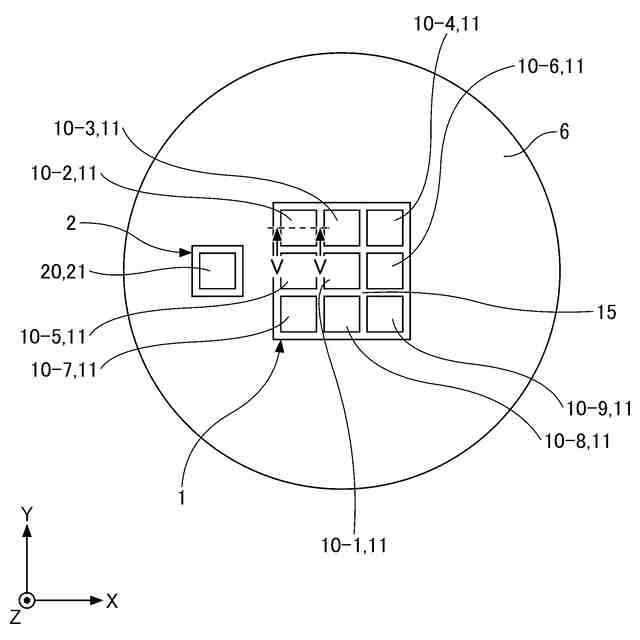

実施形態に係る発光モジュールが備える第１光源及び第２光源を示す模式的上面図である。

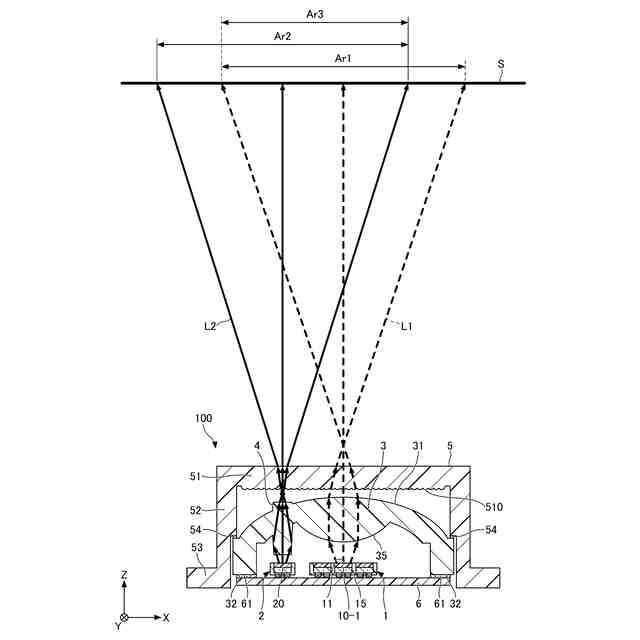

実施形態に係る発光モジュールの第１発光部から照射面に照射された光、並びに第３発光部から照射面に照射された光を示す模式図である。
図３におけるV－V線の模式的断面図である。

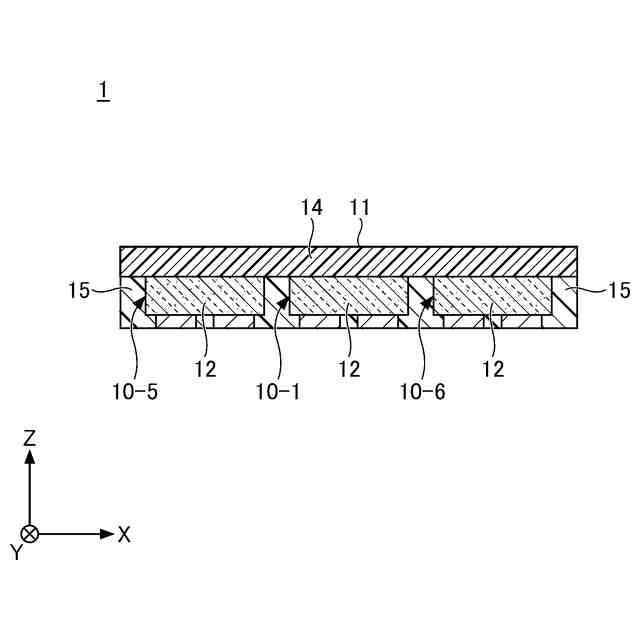

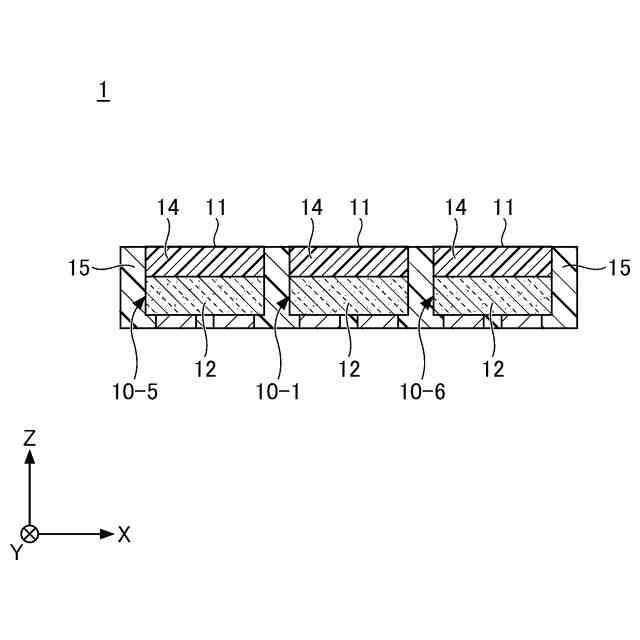

実施形態に係る発光モジュールが備える第１光源の第１例を示す模式的断面図である。

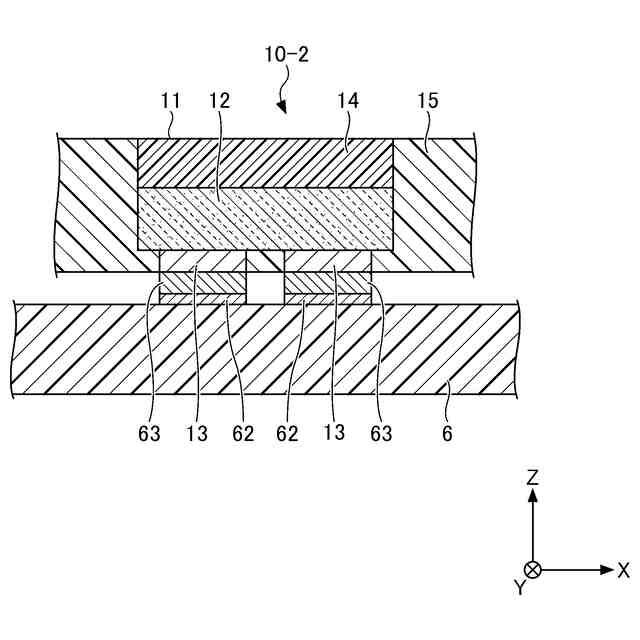

実施形態に係る発光モジュールが備える第１光源の第２例を示す模式的断面図である。

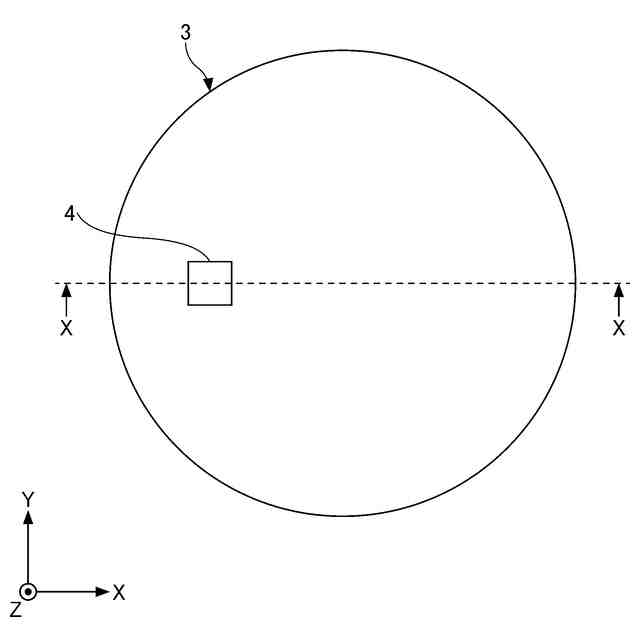

実施形態に係る発光モジュールが備える第１レンズの模式的上面図である。

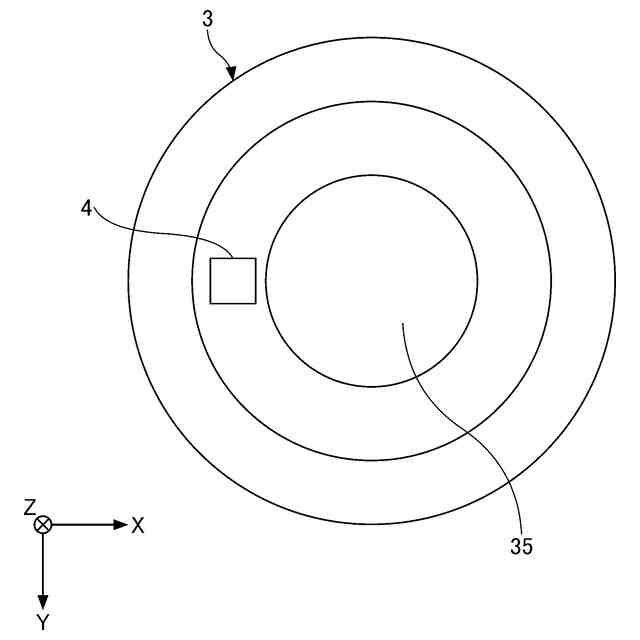

実施形態に係る発光モジュールが備える第１レンズの模式的下面図である。
図８におけるX－X線の模式的断面図である。
実施形態に係る発光モジュールが備える第２レンズの第１変形例を示す模式的断面図である。
実施形態に係る発光モジュールが備える第２レンズの第２変形例を示す模式的断面図である。
実施形態に係る発光モジュールが備える第２レンズの第３変形例を示す模式的断面図である。
実施形態に係る発光モジュールが備える第２レンズの第４変形例を示す模式的断面図である。
第１変形例に係る発光モジュールの模式的断面図である。
第２変形例に係る発光モジュールの模式的断面図である。
第２変形例に係る発光モジュールが備える第２光源の第１例を示す模式的上面図である。
第２変形例に係る発光モジュールが備える第２光源の第２例を示す模式的上面図である。
第３変形例に係る発光モジュールの模式的断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態に係る発光モジュールについて図面を参照しながら詳細に説明する。但し、以下に示す形態は、本実施形態の技術思想を具現化するための発光モジュールを例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。断面図として、切断面のみを示す端面図を用いる場合がある。
【００１０】
以下に示す図においてＸ軸、Ｙ軸及びＺ軸により方向を示す場合がある。Ｘ軸、Ｙ軸及びＺ軸は相互に直交する。Ｘ軸に沿うＸ方向及びＹ軸に沿うＹ方向は、実施形態に係る発光モジュールが備える発光部の発光面に沿う方向を示すものとする。Ｚ軸に沿うＺ方向は、上記発光面に直交する方向を示すものとする。すなわち、発光部の発光面はＸＹ平面に平行であり、Ｚ軸はＸＹ平面に直交する。
（【００１１】以降は省略されています）
