公開番号
2025070906
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023191176
出願日
2023-10-21
発明の名称
半導体装置
出願人
学校法人東北学院
代理人
主分類
H10D
30/67 20250101AFI20250424BHJP()
要約
【課題】ガラスやプラスチックなどの透明基板上では、プロセス時の基板変形により、微細化によるトランジスタの高性能化・高集積化を目指すことが難しい。このため回路面積が大きくなるという欠点がある。
【解決手段】段差構造における側壁をチャネルに利用する薄膜トランジスタ(TFT)に対し、側壁を覆うように位置する第1のゲートを有するとともに、第1のゲートとチャネルを介して反対側に第2のゲートを有することを特徴とする半導体装置

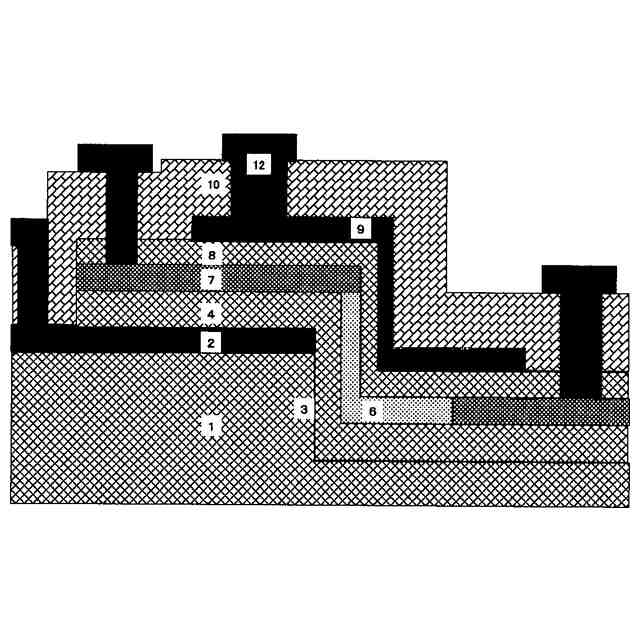

【選択図】図1
特許請求の範囲
【請求項1】

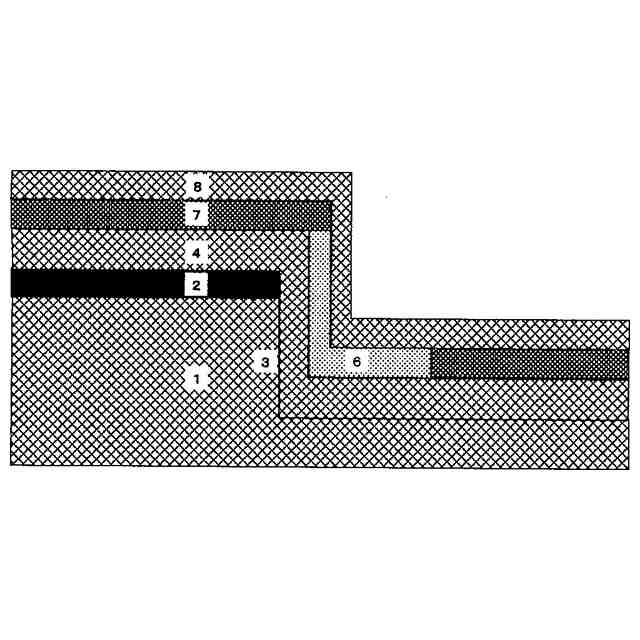

段差構造における側壁をチャネルに利用する薄膜トランジスタ(TFT)に対し、側壁を覆うように位置する第1のゲート(9)を有するとともに、チャネル(6)を介して第1のゲートと反対側に第2のゲート(2)を有することを特徴とする半導体装置
続きを表示(約 420 文字)
【請求項2】
第2のゲート(2)は基板平面と水平に配置し、かつ側壁に対して概ね垂直に位置していることを特徴とする請求項1項
【請求項3】
第2ゲート(2)は絶縁膜を挟んで1枚あるいは複数枚から構成されることを特徴とする請求項2項
【請求項4】
第1のゲートと第2のゲートを同時に同じ電圧で動作させることを特徴とした請求項1-3項
【請求項5】
第1のゲートと第2のゲートは独立に動作することを特徴とした請求項1-3項
【請求項6】
請求項1-5項の特徴を有する半導体装置からなるCMOS回路
【請求項7】
半導体層はシリコンやゲルマニウムに代表されるIV族半導体、酸化物半導体、化合物半導体、有機半導体などからなることを特徴とする請求項1-6項。
【請求項8】
透明基板あるいはプラスチック上に形成されていることを特徴とする請求項1-7項
発明の詳細な説明
【技術分野】
【0001】
近年IoTに注目が集まっている。IoTエッジデバイスでは、数MHz程度で時々動作するデバイスから、大量のデジタル・アナログデータを常時扱う高性能デバイスまで要求性能が多岐にわたる。
続きを表示(約 1,000 文字)
【0002】
将来的には、IoTエッジデバイスの多様化・多機能化とともに、用途に応じてプラスチック・ガラスなどのシリコン(Si)ウエハ以外の透明基板上にデバイスを形成することが要求される。特に、プラスチック上に形成されたIoTデバイスは、薄く変形可能であることから、皮膚・洋服・鞄・製品など、あらゆるものに貼り付けることができる。
【0003】
次世代に実現が期待されるアンビエントエレクトロニクスでは、ガラスなどの透明基板上でデジタル・アナログデータを常時扱う高性能デバイスが要求される。
【背景技術】
【0004】
大量のデジタル・アナログデータを常時扱うガラスやプラスチック基板上のIoTエッジデバイスは、CMOS回路を実現できる技術であることが必要である。
【0005】
一方、ガラスやプラスチックなどの透明基板上では、プロセス時の基板変形により、微細化による高性能化・高集積化を目指すことが難しい。
【発明の概要】
【発明が解決しようとする課題】
【0006】
ガラスやプラスチックなどの透明基板上では、プロセス時の基板変形により、微細化によるトランジスタの高性能化・高集積化を目指すことが難しい。このため回路面積が大きくなるという欠点がある。
【0007】
ガラスやプラスチックなどの透明基板上において、微細化による高集積化を目指すことが出来れば、大量のデジタル・アナログデータを常時扱う高性能・高集積CMOS回路の実現が可能になる。
【課題を解決するための手段】
【0008】
ガラスやプラスチック基板上において、回路面積を大きくすることなく高速化・高集積を目指すために縦型の薄膜トランジスタ(TFT)を導入する。
【0009】

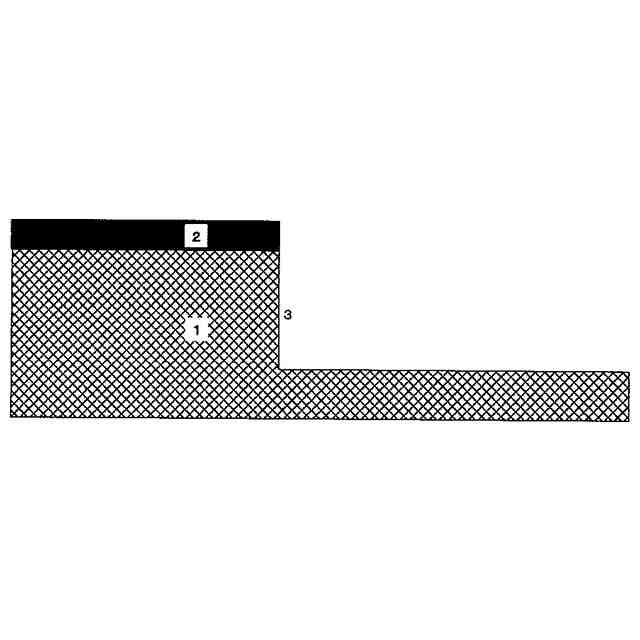

縦型のTFTでは段差の大きさ(側壁3の長さ)でゲート長が決まるため、ゲート長を膜厚で自由に制御できると同時に、短いゲート長を実現することが出来る。
【0010】
ゲート長を小さくすることにより高い電流駆動能力を得ることが出来るため高速化も可能である。しかし、この構造では低電圧動作させるために必要な閾値電圧(V
th
)を制御することはできない。
(【0011】以降は省略されています)
