公開番号2025061530
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025008301,2023103891
出願日2025-01-21,2016-11-14
発明の名称電子機器
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250403BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】大きな表示領域を有する電子機器を提供する。用途に応じて表示領域の大きさを
選択することのできる電子機器を提供する。
【解決手段】電子機器は、表示パネルの曲げる部分を挟む2つの部分が、それぞれ筐体に
固定される構成を有し、表示パネルを開いた形態と、3つに折り畳んだ形態の2つの形態
をとる。電子機器は、2つの筐体が互いに平行にスライドする機構を有し、表示パネルが
折り畳まれた形態において、表示パネルの表示面が凸状に湾曲する部分と、表示面が凹状
に湾曲する部分とがそれぞれ平行且つ反対向きに移動するように変形する。このとき表示
パネルの筐体に支持される2つの部分は、その表示面が平行な状態を維持したままスライ
ドする。

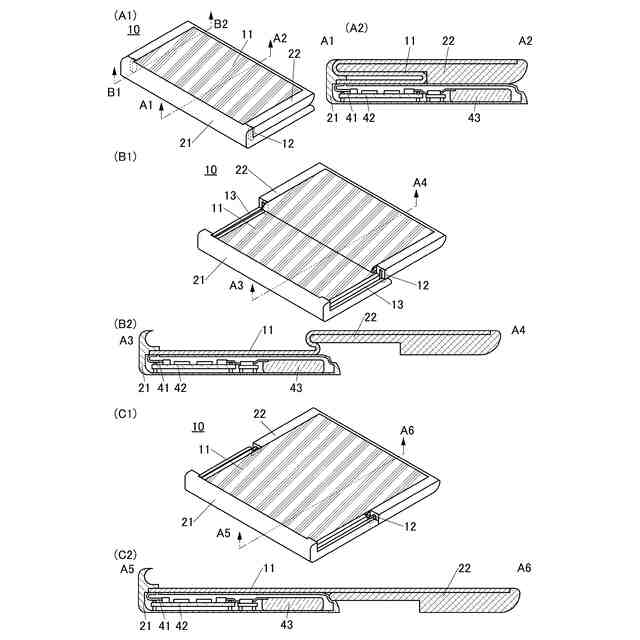

【選択図】図1
特許請求の範囲【請求項１】
可撓性を有する表示パネルを有する電子機器であって、
前記表示パネルは、第１の部分と、第２の部分と、第３の部分と、を有し、
前記第３の部分は、可撓性を有し、且つ前記第１の部分と前記第２の部分の間に位置し、
前記表示パネルは、前記第１の部分に位置する第１の表示面、前記第２の部分に位置する第２の表示面、前記第３の部分に位置する第３の表示面をそれぞれ有し、
前記表示パネルは、第１の形態と、第２の形態との間で変形可能であり、
前記第１の形態は、前記第３の部分が平坦であり、且つ前記第１の表示面、前記第２の表示面、及び前記第３の表示面がそれぞれ平行に位置する形態であり、
前記第２の形態は、前記第３の部分が、前記第３の表示面の一部が凸状に曲がった第１の湾曲部と、前記第３の表示面の他の一部が凹状に曲がった第２の湾曲部と、を有し、且つ、前記第１の表示面の一部と、前記第２の表示面の一部とがそれぞれ平行に重なった形態であり、
前記表示パネルが前記第２の形態のとき、前記第１の湾曲部と前記第２の湾曲部の間の幅が変化するように前記第３の部分が変形することで、前記第１の部分と前記第２の部分の相対位置が変化する、
電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置を備える電子機器に関する。
続きを表示（約 1,700 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発
明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置
、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方
法、を一例として挙げることができる。
【背景技術】
【０００３】
近年、表示装置を備える電子機器の多様化が進められている。その一つに携帯電話やス
マートフォン、タブレット端末、ウェアラブル端末などの電子機器がある。
【０００４】
表示装置としては、代表的には有機ＥＬ（ＥｌｅｃｔｒｏＬｕｍｉｎｅｓｃｅｎｃｅ
）素子や発光ダイオード（ＬＥＤ：ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）等の発
光素子を備える発光装置、液晶表示装置、電気泳動方式などにより表示を行う電子ペーパ
ーなどが挙げられる。
【０００５】
特許文献１には、有機ＥＬ素子が適用されたフレキシブルな発光装置が開示されている
。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－１９７５２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、大きな表示領域を有する電子機器が求められている。表示領域を大きくすること
で、一覧性が向上する、表示可能な情報量が増える、などのメリットがある。一方、携帯
型の電子機器においては、表示領域を大きくすると可搬性（ポータビリティ）が低下して
しまう。そのため、表示の一覧性の向上と可搬性の向上を両立することは困難であった。
【０００８】
本発明の一態様は、大きな表示領域を有する電子機器を提供することを課題の一とする
。または、電子機器の可搬性を向上させることを課題の一とする。または、表示領域の大
きさを変えられる電子機器を提供することを課題の一とする。または、用途に応じて表示
領域の大きさを選択することのできる電子機器を提供することを課題の一とする。または
、新規な電子機器を提供することを課題の一とする。
【課題を解決するための手段】
【０００９】
本発明の一態様は、可撓性を有する表示パネルを有する電子機器である。表示パネルは
、第１の部分と、第２の部分と、第３の部分と、を有する。第３の部分は、可撓性を有し
、且つ第１の部分と第２の部分の間に位置する。表示パネルは、第１の部分に位置する第
１の表示面、第２の部分に位置する第２の表示面、第３の部分に位置する第３の表示面を
それぞれ有する。表示パネルは、第１の形態と、第２の形態との間で変形可能である。第
１の形態は、第３の部分が平坦であり、且つ第１の表示面、第２の表示面、及び第３の表
示面がそれぞれ平行に位置する形態である。第２の形態は、第３の部分が、第３の表示面
の一部が凸状に曲がった第１の湾曲部と、第３の表示面の他の一部が凹状に曲がった第２
の湾曲部と、を有し、且つ、第１の表示面の一部と、第２の表示面の一部とがそれぞれ平
行に重なった形態である。表示パネルが第２の形態のとき、第１の湾曲部と第２の湾曲部
の間の幅が変化するように第３の部分が変形することで、第１の表示面と第２の表示面と
が平行な状態を維持したまま、第１の部分と第２の部分の相対位置が変化する。
【００１０】
上記表示パネルが第１の形態と第２の形態の間で変形するとき、第１の表示面と第２の
表示面が平行な状態を維持したまま、第１の表示面と垂直な方向における第１の部分と第
２の部分の相対位置が変化するように、第３の部分が変形することが好ましい。
（【００１１】以降は省略されています）
