公開番号2025059961
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170399
出願日2023-09-29
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類G03G 21/00 20060101AFI20250403BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】印加電圧に応じたフィードバック信号と電源基板に生じたエラー判断のためのエラー判断信号とを制御部の同一端子に入力可能にして、制御部の端子数を削減するようにした画像形成装置を提供する。
【解決手段】プリンタ1は、画像形成部20と、搬送ベルト53に残留した残留トナーをベルトクリーニングシャフト16cに回収するベルトクリーナ16と、画像形成部20に印加した電圧に応じたフィードバック信号と、ベルトクリーナ16にて生じたエラーを判断するためのエラー判断信号と、をそれぞれ出力する高圧電源基板112と、高圧電源基板112からフィードバック信号とエラー判断信号とが入力されるASIC100と、を備え、フィードバック信号とエラー判断信号とがASIC100の共通のポートAD4に入力される。
【選択図】図4
特許請求の範囲【請求項１】
感光体ドラムと、前記感光体ドラムを帯電させる帯電器と、帯電した前記感光体ドラムに形成された静電潜像にトナーを供給して前記感光体ドラムにトナー像を形成する現像ローラと、前記感光体ドラムに接触する無端状のベルトと、前記ベルトを挟んで前記感光体ドラムと向かい合う位置に配置される転写部材と、を有する画像形成部と、
バックアップローラと、前記ベルトを挟んで前記バックアップローラと向かい合うクリーニングローラと、前記クリーニングローラに接触する回収部材と、を有し、前記ベルトに残留した残留トナーを前記回収部材に回収するベルトクリーナと、
前記画像形成部及び前記ベルトクリーナに対して電圧をそれぞれ印加する電圧基板であって、前記画像形成部に印加した電圧に応じたフィードバック信号と、前記ベルトクリーナにて生じたエラーを判断するためのエラー判断信号と、をそれぞれ出力する電源基板と、
前記電源基板から前記フィードバック信号と前記エラー判断信号とが入力される制御部と、を備え、
前記フィードバック信号と前記エラー判断信号とが前記制御部の共通の端子に入力される、
ことを特徴とする画像形成装置。
続きを表示（約 3,200 文字）【請求項２】
前記電源基板は、
前記転写部材に対して転写電圧を印加し前記転写電圧に応じた転写フィードバック信号を出力する転写電圧印加回路と、
前記バックアップローラに対してベルトクリーニング電圧を印加するベルトクリーニング電圧印加回路と、
前記ベルトクリーニング電圧に応じてエラー判断信号を出力するベルトフィードバック信号出力回路と、を有し、
前記共通の端子には前記転写フィードバック信号と前記エラー判断信号とが入力され、
前記制御部は、
前記ベルトクリーニング電圧印加回路に対して前記ベルトクリーニング電圧の印加を指示しているにも拘わらず前記エラー判断信号が未入力の場合においてエラーと判断し、
前記ベルトクリーニング電圧印加回路に対して前記ベルトクリーニング電圧の印加を指示しているとき前記エラー判断信号が入力されている場合において正常と判断する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記電源基板はさらに、
前記転写電圧印加回路と前記ベルトフィードバック信号出力回路とがそれぞれ電気的に接続され、出力端子が前記共通の端子に接続されているフィードバック信号共通化回路、を有し、
前記フィードバック信号共通化回路は、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加していないとき、前記転写フィードバック信号を前記出力端子から出力し、
前記ベルトクリーニング電圧印加回路がベルトクリーニング電圧を印加しているとき、前記転写フィードバック信号を前記出力端子から出力することなく、前記エラー判断信号を前記出力端子から出力する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】

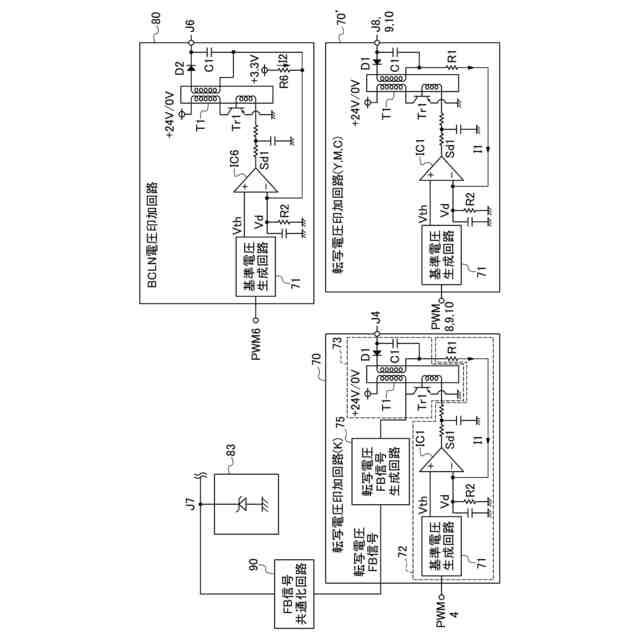

前記ベルトクリーニング電圧印加回路は、
１次巻線と２次巻線とからなる第１トランスであって、前記１次巻線に第１補助巻線が接続されている第１トランスと、
前記制御部からの制御信号である第１設定電流値に応じた第１基準電圧を出力する第１基準電圧生成回路と、
前記第１トランスの２次巻線の一端に流れる第１帰還電流の大きさに基づく第１電圧を生成する第１電圧生成回路と、
前記第１基準電圧と前記第１電圧とが入力され、前記第１基準電圧と前記第１電圧との差に応じた第１駆動信号を出力する第１比較回路と、
前記第１駆動信号に応じて前記第１補助巻線を介して流れる電流に応じてオンオフ動作する第１切替素子であって、前記オンオフ動作によって前記第１トランスの２次巻線の他端に第１昇圧電圧を発生させる第１切替素子と、
前記第１昇圧電圧に対して整流平滑を行うことによって前記ベルトクリーニング電圧を出力する第１整流平滑回路と、
を有する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記転写電圧印加回路は、
１次巻線と２次巻線とからなる第２トランスであって、前記第２トランスの１次巻線に第２補助巻線が接続されている第２トランスと、
前記制御部からの制御信号である第２設定電流値に応じた第２基準電圧を出力する第２基準電圧生成回路と、
前記第２トランスの２次巻線の一端に流れる第２帰還電流の大きさに基づく第２電圧を生成する第２電圧生成回路と、
前記第２基準電圧と前記第２電圧とが入力され、前記第２基準電圧と前記第２電圧との差に応じた第２駆動信号を出力する第２比較回路と、
前記第２駆動信号に応じて前記第２補助巻線を介して流れる電流に応じてオンオフ動作する第２切替素子であって、前記オンオフ動作によって前記第２トランスの２次巻線の他端に第２昇圧電圧を発生させる第２切替素子と、
前記第２昇圧電圧に対して整流平滑を行うことによって前記転写電圧を出力する第２整流平滑回路と、
を有する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項６】
前記画像形成部は、前記感光体ドラムと前記帯電器と前記現像ローラと前記転写部材とをそれぞれ複数有し、
複数の前記転写部材に対して、それぞれ前記転写電圧を印加する複数の転写電圧印加回路、を備え、
前記複数の転写電圧印加回路は、前記第２トランスと、前記第２基準電圧生成回路と、前記第２電圧生成回路と、前記第２比較回路と、前記第２切替素子と、前記第２整流平滑回路と、をそれぞれ有し、
前記複数の転写電圧印加回路の１つである第１転写電圧印加回路は、更に、前記第１転写電圧印加回路が印加した第１転写電圧に応じた第１転写フィードバック信号を前記制御部の前記共通の端子に出力する転写電圧フィードバック信号出力回路、を有する、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記電源基板はさらに、
前記転写電圧印加回路と前記ベルトフィードバック信号出力回路とがそれぞれ電気的に接続され、出力端子が前記共通の端子に接続されているフィードバック信号共通化回路、を有し、
前記フィードバック信号共通化回路は、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加していないとき、前記第１転写フィードバック信号を前記出力端子から出力し、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加しているとき、前記転写フィードバック信号を前記出力端子から出力することなく、前記エラー判断信号を前記出力端子から出力する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記電源基板は、

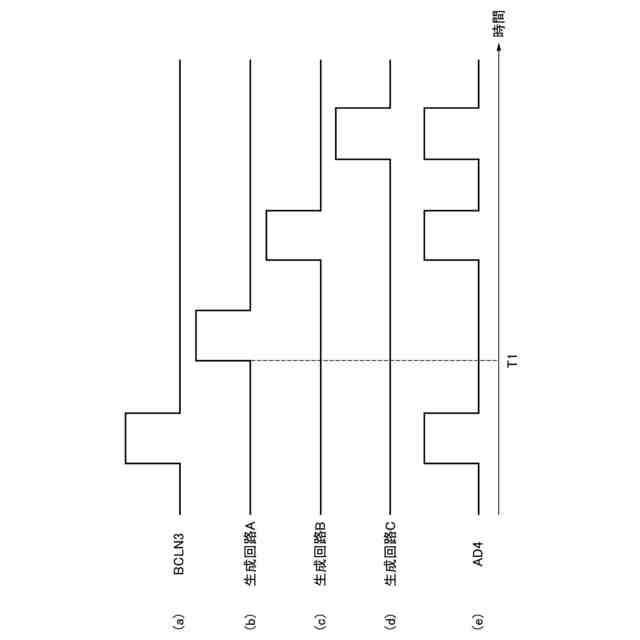

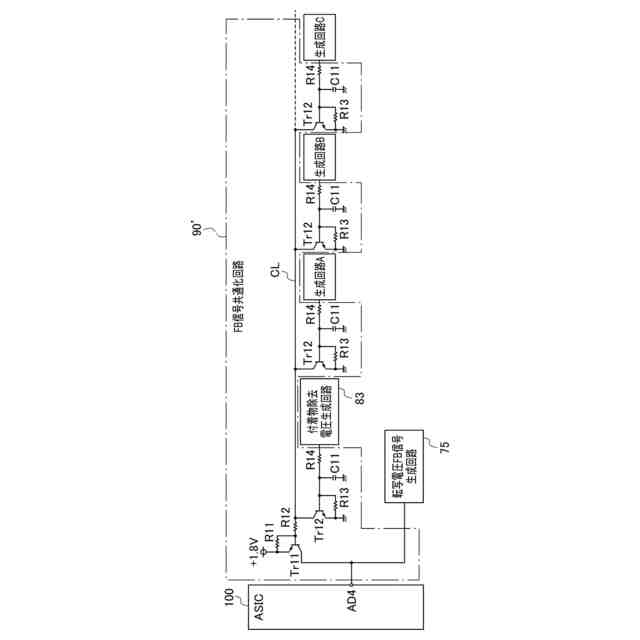

前記画像形成部の各構成にそれぞれ電圧を印加する複数の電圧印加回路を有し、前記複数の電圧印加回路は、前記制御部からのオン信号によって前記電圧印加回路にて生じたエラーを判断するための印加エラー判断信号を共通の信号線を介してそれぞれ出力し、
前記フィードバック信号共通化回路は、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加せず、かつ、前記制御部が前記オン信号を出力していないとき、前記第１転写フィードバック信号を前記出力端子から出力し、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加し、かつ、前記制御部が前記オン信号を出力していないとき、前記エラー判断信号を前記出力端子から出力し、
前記ベルトクリーニング電圧印加回路が前記ベルトクリーニング電圧を印加せず、かつ、前記制御部が前記オン信号を出力しているとき、前記印加エラー判断信号を前記出力端子から出力する、
ことを特徴とする請求項７に記載の画像形成装置。
【請求項９】

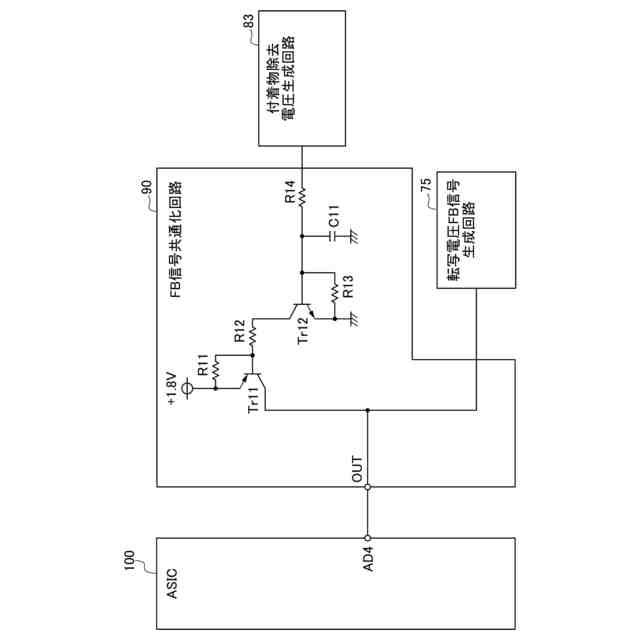

前記フィードバック信号共通化回路は、
所定の電源電圧に接続された第１エミッタと、前記出力端子に接続された第１コレクタと、第１ベースと、を有するＰＮＰ型の第１トランジスタと、
前記第１トランジスタの前記第１ベースと接続された第２コレクタと、接地された第２エミッタと、前記エラー判断信号が入力される第２ベースと、有するＮＰＮ型の第２トランジスタと、を含み、
前記エラー判断信号が未入力時、前記第１トランジスタはオフとなってハイインピーダンスとなり、前記出力端子から前記転写フィードバック信号を出力し、
前記エラー判断信号が入力時、前記第１トランジスタはオンとなり、前記出力端子から前記所定の電源電圧の値を出力する、
ことを特徴とする請求項３に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、電子写真方式でシートに画像を形成する画像形成装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、電子写真方式でシートに画像を形成する画像形成装置は、感光体ドラムと、感光体ドラムを帯電させる帯電器と、トナーを感光体ドラムに供給する現像ローラと、シートを感光体ドラムに搬送するベルトと、感光体ドラム上のトナー像をシートに転写する転写部と、感光ドラム上のトナーを回収可能なドラムクリーニングローラと、ベルト上のトナーを回収可能なベルトクリーナと、を備え、帯電器、転写部及びベルトクリーナに電圧を印加する電圧印加回路を備えた画像形成装置が知られている。
【０００３】
特許文献１には、転写ローラに印加する転写電圧に対応するフィードバック信号をＡＳＩＣ等の制御部に入力せず、回路自身で出力電圧を制御するハード制御を行うことができる転写電圧生成回路を備えた画像形成装置が開示されている。フィードバック信号を制御部に入力しない分、制御部に入力される信号の数を削減することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－８６７３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、帯電器、転写部に印加される印加電圧の値や、ベルトクリーナにエラーが生じていないかなどについては、電圧印加回路自身のハード制御で判断して対応することができないため、制御部にそれぞれの信号を必ず入力する必要が有り、制御部に入力される信号の数を減らすことができなかった。
【０００６】
本願は、印加電圧に応じたフィードバック信号と電源基板に生じたエラー判断のためのエラー判断信号とを制御部の同一端子に入力可能にして、制御部の端子数を削減するようにした画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本願の画像形成装置は、感光体ドラムと、感光体ドラムを帯電させる帯電器と、帯電した感光体ドラムに形成された静電潜像にトナーを供給して感光体ドラムにトナー像を形成する現像ローラと、感光体ドラムに接触する無端状のベルトと、ベルトを挟んで感光体ドラムと向かい合う位置に配置される転写部材と、を有する画像形成部と、バックアップローラと、ベルトを挟んでバックアップローラと向かい合うクリーニングローラと、クリーニングローラに接触する回収部材と、を有し、ベルトに残留した残留トナーを回収部材に回収するベルトクリーナと、画像形成部及びベルトクリーナに対して電圧をそれぞれ印加する電圧基板であって、画像形成部に印加した電圧に応じたフィードバック信号と、ベルトクリーナにて生じたエラーを判断するためのエラー判断信号と、をそれぞれ出力する電源基板と、電源基板からフィードバック信号とエラー判断信号とが入力される制御部と、を備え、フィードバック信号とエラー判断信号とが制御部の共通の端子に入力される、ことを特徴とする。
【０００８】
ベルトクリーナにて生じたエラーは、画像形成装置の画像形成に直接関係しないため、フィードバック信号に基づいた制御よりエラー判断信号に基づいた制御の方が優先度は低い。また、ベルトクリーナにて生じたエラーは、画像形成時以外でも判断することができる。そのため、フィードバック信号とベルトクリーナのエラー判断信号とを制御部の共通の端子に入力することができ、制御部の端子数を削減することができる。
【０００９】

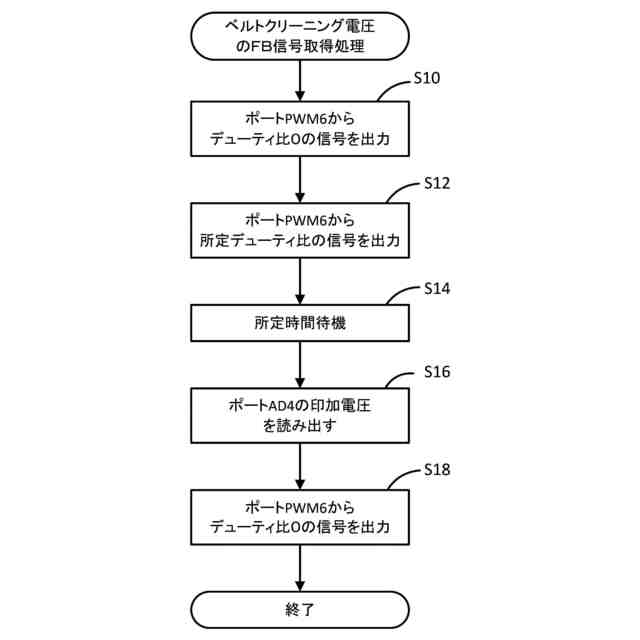

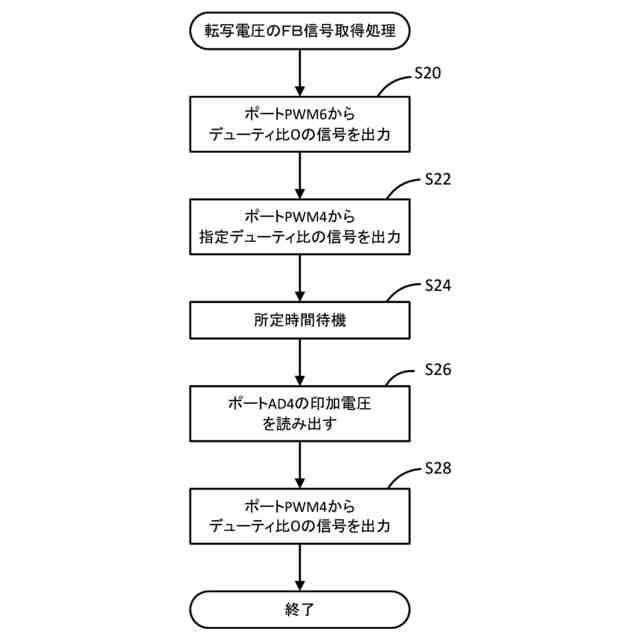

また、電源基板は、転写部材に対して転写電圧を印加し転写電圧に応じた転写フィードバック信号を出力する転写電圧印加回路と、バックアップローラに対してベルトクリーニング電圧を印加するベルトクリーニング電圧印加回路と、ベルトクリーニング電圧に応じてエラー判断信号を出力するベルトフィードバック信号出力回路と、を有し、共通の端子には転写フィードバック信号とエラー判断信号とが入力され、制御部は、ベルトクリーニング電圧印加回路に対してベルトクリーニング電圧の印加を指示しているにも拘わらずエラー判断信号が未入力の場合においてエラーと判断し、ベルトクリーニング電圧印加回路に対してベルトクリーニング電圧の印加を指示しているときエラー判断信号が入力されている場合において正常と判断する、ことを特徴とする。
【００１０】
これにより、共通の端子に、種類の異なる転写フィードバック信号とエラー判断信号とが入力されている場合でも、制御部は、エラーと正常の判断を的確に行うことができる。
（【００１１】以降は省略されています）
