公開番号2025059839
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170180
出願日2023-09-29
発明の名称制御機器、設定方法、設定プログラム、および情報処理装置
出願人横河電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G05B 23/02 20060101AFI20250403BHJP(制御;調整)
要約【課題】オートメーションシステムのデータの入出力設定に関するエンジニアリングを効率的に実施すること。

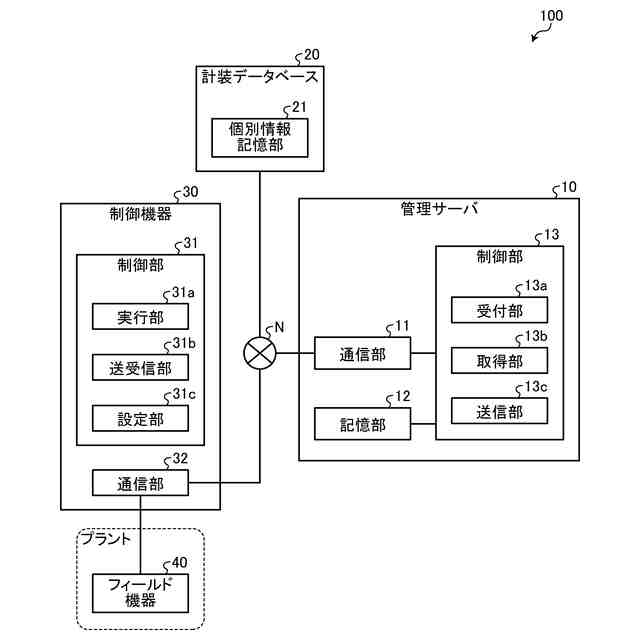

【解決手段】制御機器30は、管理サーバ10にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器30ごとに対応付けられた入出力設定を定義する入出力情報を管理サーバ10から受信し、受信した入出力情報に基づいて、自機器の入出力設定を実行する。

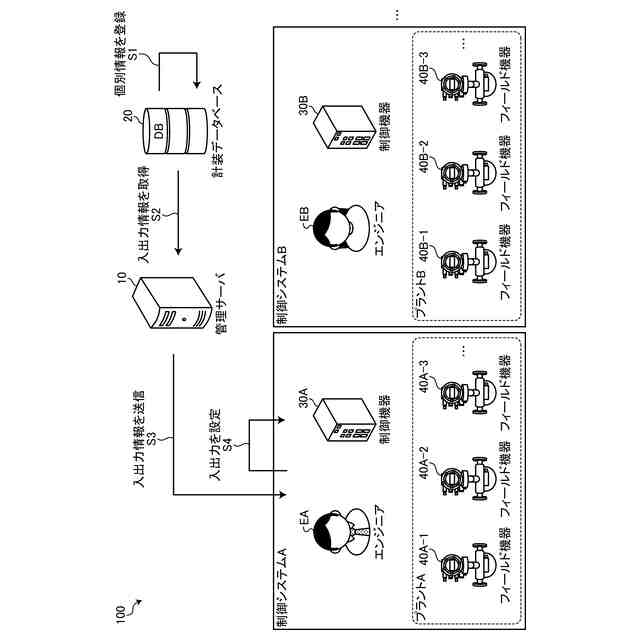

【選択図】図1
特許請求の範囲【請求項１】
情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信する送受信部と、
受信された前記入出力情報に基づいて、自機器の前記入出力設定を実行する設定部と、
を備える制御機器。
続きを表示（約 1,300 文字）【請求項２】
前記設定部は、

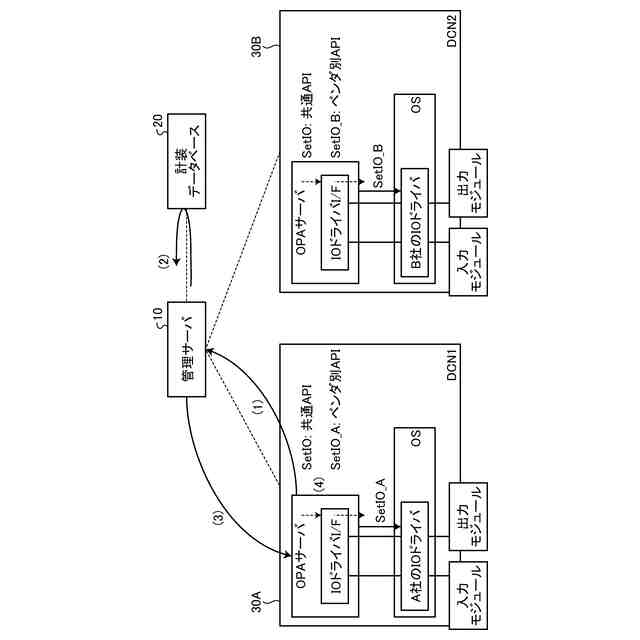

前記要求が送信された前記情報処理装置から前記入出力情報を受信した場合には、前記入出力情報を用いて前記入出力設定に対応するアプリケーションプログラミングインターフェースを呼び出し、自機器の入出力モジュールの設定を実行する、
請求項１に記載の制御機器。
【請求項３】
前記設定部は、
前記入出力情報を用いて、前記入出力設定に関する前記システムで共通のアプリケーションプログラミングインターフェースを呼び出し、前記システムごとに異なる前記入出力設定に対応するアプリケーションプログラミングインターフェースをさらに呼び出し、自機器の入出力モジュールの設定を実行する、
請求項２に記載の制御機器。
【請求項４】
前記送受信部は、

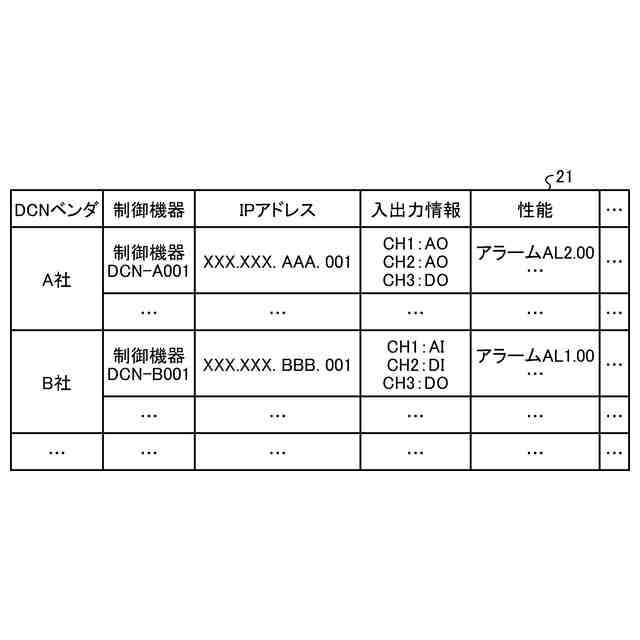

前記制御機器の識別情報ごとに対応付けられた、前記制御機器の各入出力チャンネルにおけるデータの入出力タイプを定義する前記入出力情報を受信する、
請求項１に記載の制御機器。
【請求項５】
前記送受信部は、
前記制御機器が初めて前記情報処理装置を含む通信ネットワークに接続されたとき、または前記制御機器を含む制御システムがシステム構成の変更後に前記通信ネットワークに接続されたときに、前記情報処理装置に前記要求を送信する、
請求項１に記載の制御機器。
【請求項６】
前記制御機器は、ＯＰＡ（Open Process Automation）、ＭＴＰ（Module Type Package）、またはＮＯＡ（NAMUR Open Architecture）に準拠する、
請求項１から５のいずれか１項に記載の制御機器。
【請求項７】
前記制御機器は、ＯＰＣＵＡ（Open Platform Communications Unified Architecture）に準拠する、
請求項１から５のいずれか１項に記載の制御機器。
【請求項８】
前記制御機器は、プラントの制御を実行する、
請求項１から５のいずれか１項に記載の制御機器。
【請求項９】
コンピュータが、
情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信し、
受信した前記入出力情報に基づいて、自機器の前記入出力設定を実行する、
処理を実行する設定方法。
【請求項１０】
コンピュータに、
情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信し、
受信した前記入出力情報に基づいて、自機器の前記入出力設定を実行する、
処理を実行させる設定プログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、制御機器、設定方法、設定プログラム、および情報処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
プラントに対して、オートメーションシステムを導入することで、各種の製品を製造するためのプロセスを自動化している。かかるオートメーションシステムに関するプロジェクトを遂行する場合には、顧客から受領した設計情報を基にして設計・構築・検査等のエンジニアリングが実施される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０４６４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来では、プラントにおいて、オートメーションシステムのエンジニアリングを効率的に実施することは難しい。例えば、従来では、プラントのオートメーションシステムを構成する複数の制御システムに対して、データの入出力設定（適宜、「ＩＯ（Input Output）設定」）を効率的に実施することは難しい。
【０００５】
本発明は、上記に鑑みてなされたものであって、オートメーションシステムのデータの入出力設定に関するエンジニアリングを効率的に実施することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信する送受信部と、受信された前記入出力情報に基づいて、自機器の前記入出力設定を実行する設定部と、を備える制御機器を提供する。
【０００７】
また、本発明は、コンピュータが、情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信し、受信した前記入出力情報に基づいて、自機器の前記入出力設定を実行する、処理を実行する設定方法を提供する。
【０００８】
また、本発明は、コンピュータに、情報処理装置にデータの入出力設定の要求を送信し、システムの制御を実行する制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を前記情報処理装置から受信し、受信した前記入出力情報に基づいて、自機器の前記入出力設定を実行する、処理を実行させる設定プログラムを提供する。
【０００９】
また、本発明は、システムの制御を実行する制御機器におけるデータの入出力設定の要求を受け付けた場合には、前記制御機器ごとに対応付けられた前記入出力設定を定義する入出力情報を取得する取得部と、前記要求が受け付けられた前記制御機器に入出力情報を送信する送信部と、を備える情報処理装置を提供する。
【発明の効果】
【００１０】
本発明によれば、オートメーションシステムのデータの入出力設定に関するエンジニアリングを効率的に実施することができるという効果がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
