公開番号2025068454
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178392
出願日2023-10-16
発明の名称電源回路および検出装置
出願人FCLコンポーネント株式会社
代理人個人
主分類G05F 1/56 20060101AFI20250421BHJP(制御;調整)
要約【課題】安定な電圧を供給することができる電源回路を提供する。
【解決手段】電源回路は、第1電圧V1が入力する第1入力端子Tin1と、第2電圧を出力する第1出力端子Tout1と、第1調整端子Adj1と、を備え、前記第1調整端子の電圧に基づき前記第2電圧を調整する第1レギュレータ10と、前記第1電圧が入力する第2入力端子Tin2と、第3電圧V3を出力する第2出力端子Tout2と、を備える第2レギュレータ12と、前記第1出力端子と前記第2電圧より低い基準電位との間に直列に接続された複数の第1抵抗の間の第1ノードN1における第4電圧V4と前記第3電圧との差に応じた信号を前記第1調整端子に出力する差動増幅回路15と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
第１電圧が入力する第１入力端子と、第２電圧を出力する第１出力端子と、第１調整端子と、を備え、前記第１調整端子の電圧に基づき前記第２電圧を調整する第１レギュレータと、
前記第１電圧が入力する第２入力端子と、第３電圧を出力する第２出力端子と、を備える第２レギュレータと、
前記第１出力端子と前記第２電圧より低い基準電位との間に直列に接続された複数の第１抵抗の間の第１ノードにおける第４電圧と前記第３電圧との差に応じた信号を前記第１調整端子に出力する差動増幅回路と、
を備える電源回路。
続きを表示（約 910 文字）【請求項２】
前記第１調整端子は、前記第１出力端子と前記基準電位との間に直列に接続された複数の第２抵抗の間の第２ノードに接続されている請求項１に記載の電源回路。
【請求項３】
前記差動増幅回路は、
前記第１出力端子と前記基準電位との間において並列に接続され、前記第３電圧が入力する制御端子を備える第１トランジスタと、前記第４電圧が入力する制御端子を備える第２トランジスタと、
前記第１出力端子と前記基準電位との間において前記第１トランジスタと直列に接続され、前記第２トランジスタと並列に接続された第３抵抗と、を備え、
前記第３抵抗と前記第１トランジスタとの間の第３ノードは前記第１調整端子に電気的に接続されている請求項１に記載の電源回路。
【請求項４】
前記第１出力端子と前記基準電位との間において、前記第１トランジスタおよび前記第３抵抗と直列に、前記第１トランジスタと前記第３抵抗との間に接続された第４抵抗を備え、
前記第３ノードは前記第３抵抗と前記第４抵抗の間のノードである請求項３に記載の電源回路。
【請求項５】
前記第１ノードと前記第１出力端子との間の抵抗値をＲ１ａ、前記第１ノードと前記基準電位との間の抵抗値をＲ１ｂ、目標とする第３電圧Ｖ３に対する第２電圧の比をＮとすると、（Ｒ１ａ＋Ｒ１ｂ）／Ｒ１ｂは、Ｎの０．９５倍以上かつ１．０５倍以下である請求項１から４のいずれか一項に記載の電源回路。
【請求項６】
前記第２レギュレータは第２調整端子を有し、前記第３電圧と前記基準電位との間に直列に接続された複数の第５抵抗の間の第４ノードにおける第５電圧に基づき前記第３電圧を調整する請求項１から４のいずれか一項に記載の電源回路。
【請求項７】
請求項１から４のいずれか一項に記載の電源回路と、
センサと、
前記センサの出力と前記第３電圧との差を増幅する演算増幅回路と、
前記演算増幅回路の出力が入力され、前記第２電圧を電源電圧とするＡ／Ｄ変換器と、
を備える検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電源回路および検出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電子機器等の内部回路として、２つの直流電圧を供給するために、２つのレギュレータを用いる電源回路が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１０２６７６号公報
特開２００７－１４１７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２つの直流電圧の電圧比が一定比となるように、２つの直流電圧を供給する場合がある。電源電圧から抵抗分圧により２つの直流電圧を供給する方法が考えられる。しかし、この方法では負荷を流れる電流により、供給される直流電圧が変動してしまう。２つのレギュレータを用い、２つの直流電圧を供給することが考えられる。しかし、レギュレータの参照電圧には誤差がある。このため、２つの直流電圧の電圧比を一定比とすることが難しい。
【０００５】
本開示は、上記課題に鑑みなされたものであり、安定な電圧を供給することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様による電源回路は、第１電圧が入力する第１入力端子と、第２電圧を出力する第１出力端子と、第１調整端子と、を備え、前記第１調整端子の電圧に基づき前記第２電圧を調整する第１レギュレータと、前記第１電圧が入力する第２入力端子と、第３電圧を出力する第２出力端子と、を備える第２レギュレータと、前記第１出力端子と前記第２電圧より低い基準電位との間に直列に接続された複数の第１抵抗の間の第１ノードにおける第４電圧と前記第３電圧との差に応じた信号を前記第１調整端子に出力する差動増幅回路と、を備える。
【発明の効果】
【０００７】
本開示によれば、安定な電圧を供給することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る電源回路の回路図である。

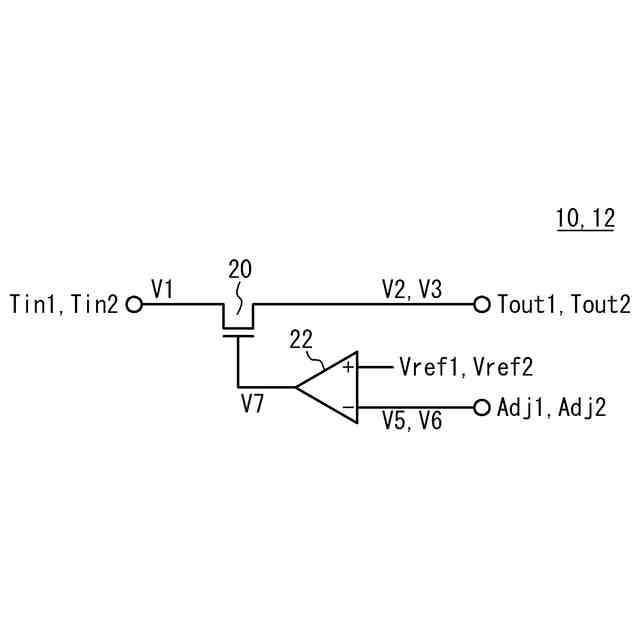

実施例１におけるレギュレータの回路図である。

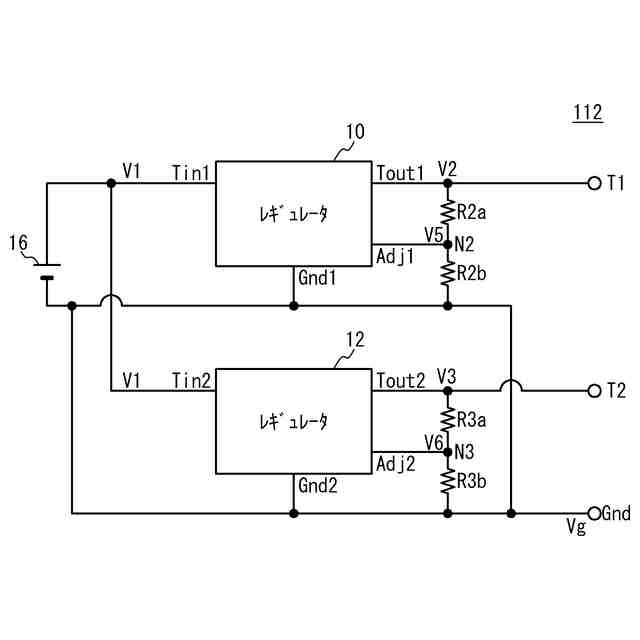

比較例１に係る電源回路の回路図である。
比較例２に係る電源回路の回路図である。

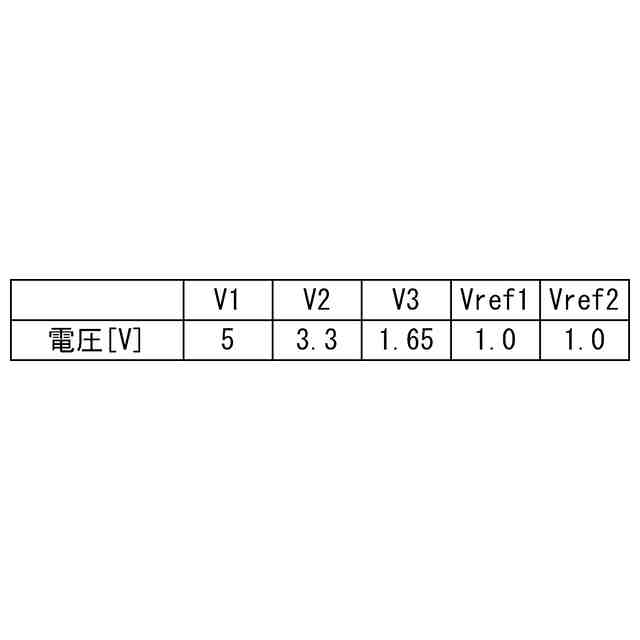

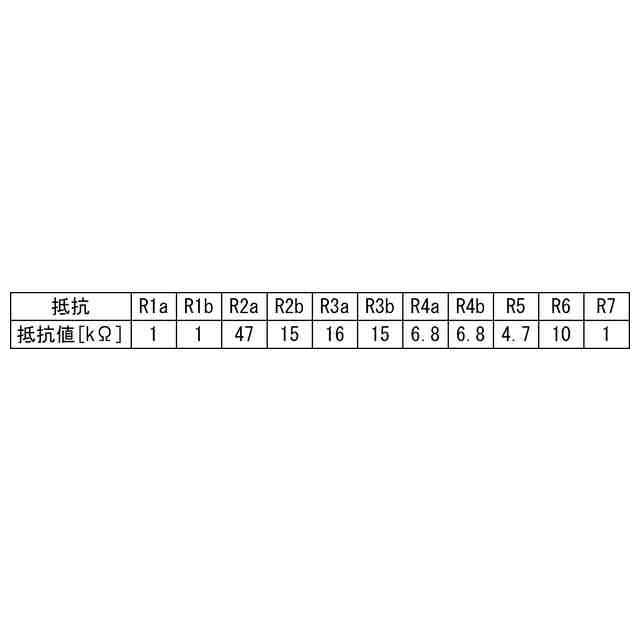

シミュレーションに用いた実施例１の回路図である。
シミュレーションにおける比較例３の時間に対する電圧Ｖ２を示す図である。

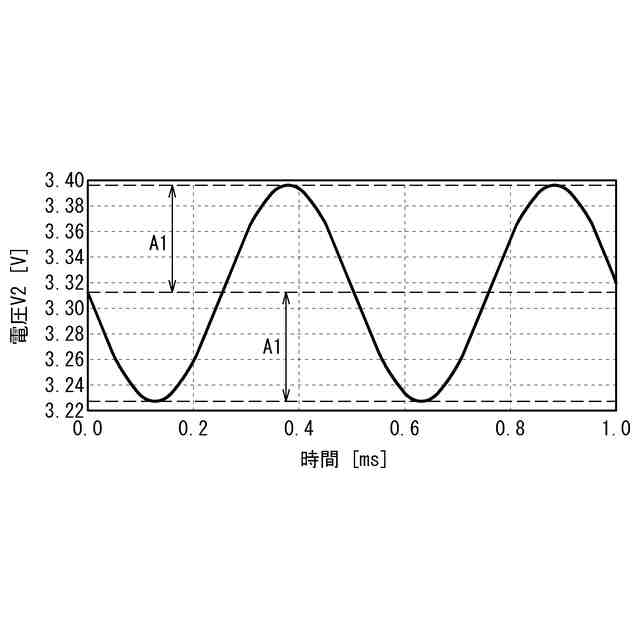

シミュレーションにおける実施例１の時間に対する電圧Ｖ２を示す図である。
実施例２に係る検出装置のブロック図である。
実施例１における時間に対する信号を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、本開示の実施例を説明する。
【実施例】
【００１０】

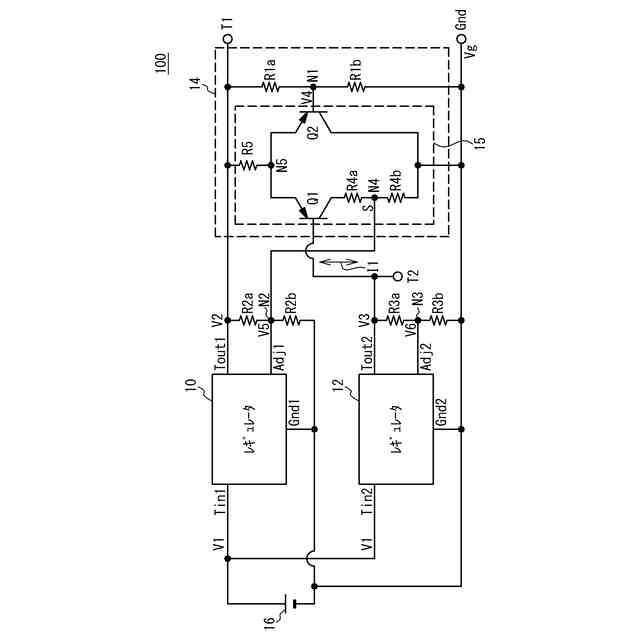

図１は、実施例１に係る電源回路の回路図である。電源回路１００は、レギュレータ１０、１２および誤差増幅回路１４を備えている。レギュレータ１０は、端子Ｔｉｎ１、Ｔｏｕｔ１、Ａｄｊ１およびＧｎｄ１を備えている。レギュレータ１２は、端子Ｔｉｎ２、Ｔｏｕｔ２、Ａｄｊ２およびＧｎｄ２を備えている。レギュレータ１０および１２は、例えばＬＤＯ（Low Dorp Out）タイプのリニアレギュレータである。端子Ｇｎｄには基準電位Ｖｇ（例えばグランド電位であり、０Ｖ）が供給される。直流電源１６は、電圧Ｖ１を供給する。
（【００１１】以降は省略されています）
