公開番号2025059321
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169352
出願日2023-09-29
発明の名称除湿装置
出願人株式会社ダイキンアプライドシステムズ
代理人弁理士法人前田特許事務所
主分類B01D 53/26 20060101AFI20250403BHJP(物理的または化学的方法または装置一般)
要約【課題】除湿量の低下を抑制する。
【解決手段】除湿装置(20)は、径方向に延びる支持部材(63)を有する回転式の吸着ロータ(22)と、内部空間(S)が形成されるケーシング(21)とを備える。内部空間(S)は、空気中の水分が吸着ロータ(22)に吸着される処理空間(S2)と、空気に吸着ロータ(22)から脱着した水分が付与される再生空間(S3)とを含む。ケーシング(21)には、処理空間(S2)に開口する流入口(83)、第1流出口(84)および第2流出口(85)が形成される。吸着ロータ(22)の回転方向において、第2流出口(85)と、第1流出口(84)とが順に配置される。
【選択図】図1
特許請求の範囲【請求項１】
対象空間（11）に除湿された空気を供給する除湿装置であって、

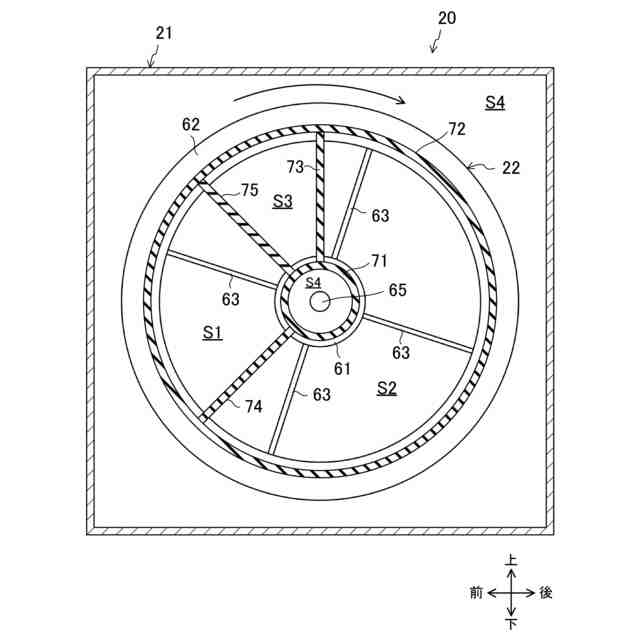

径方向に延びる支持部材（63）を有し、水分を吸着および脱着できる回転式の吸着ロータ（22）と、

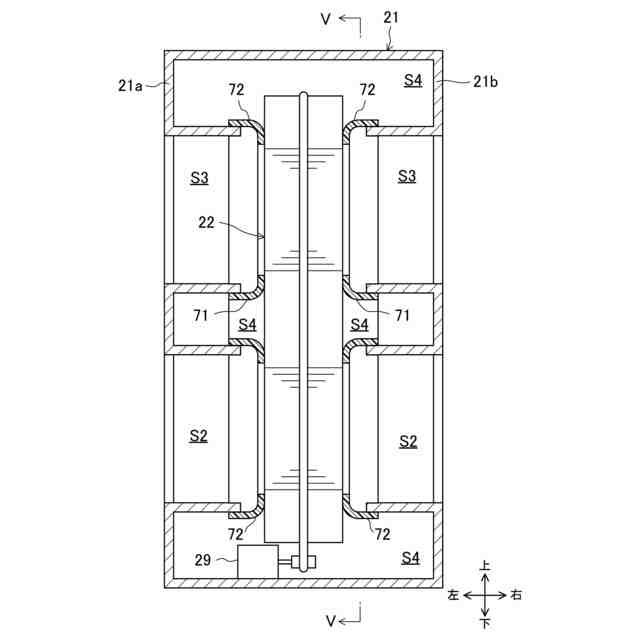

前記吸着ロータ（22）を収容するとともに空気が流れる内部空間（S）が形成されるケーシング（21）とを備え、
前記内部空間（S）は、
空気中の水分が前記吸着ロータ（22）に吸着される処理空間（S2）と、
空気に前記吸着ロータ（22）から脱着した水分が付与される再生空間（S3）とを含み、
前記ケーシング（21）には、前記処理空間（S2）に開口する流入口（83）、第１流出口（84）および第２流出口（85）が形成され、
前記第１流出口（84）から流出した空気は、前記対象空間（11）に供給され、
前記第２流出口（85）から流出した空気は、前記再生空間（S3）に供給され、
前記吸着ロータ（22）の回転方向において、前記第２流出口（85）と、前記第１流出口（84）とが順に配置される
除湿装置。
続きを表示（約 220 文字）【請求項２】
前記内部空間（S）は、空気中の水分が前記吸着ロータ（22）に吸着される予処理空間（S1）をさらに含み、
前記予処理空間（S1）を流出した空気は、前記流入口（83）を介して前記処理空間（S2）に供給される
請求項１に記載の除湿装置。
【請求項３】
前記ケーシング（21）は、前記第２流出口（85）の全周を囲むように設けられる案内部（93）を有する
請求項１または２に記載の除湿装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、除湿装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１の除湿装置は、水分を吸着および脱着できる回転式の吸着ロータを備える。特許文献１の除湿装置では、吸着ロータの回転経路に、予処理域と、再生域と、パージ域と、主処理域とが、この順にロータ回転方向に並べて配置されている。予処理域では、吸着ロータの吸着剤層に通風してその空気を予除湿する。再生域では、再生用高温気体を吸着ロータの吸着剤層に通風してその吸着材層を再生する。パージ域では、パージ用気体を吸着ロータの吸着剤層に通風してその吸着材層をパージする。主処理域では、予処理域を通過した空気を吸着ロータの吸着剤層に通風してその予除湿後の空気を除湿する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１４４８３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような除湿装置では、再生域およびパージ域は、予処理域および主処理域に比べて、領域の面積が小さい。ここで、吸着ロータには、吸着剤層を径方向に横断する支持部材が設けられている。支持部材は、吸着剤層とは異なり空気を通さない。そのため、吸着ロータの回転に伴って、支持部材が再生域またはパージ域を通過すると、再生域を通過する風量が減少する。再生域を通過する風量が減少すると、吸着剤の再生量が減少する。この状態で、吸着ロータが回転して、十分に水分量が減っていない吸着剤が主処理域に進入すると、吸着ロータの除湿量が低下する。
【０００５】
本開示の目的は、除湿量の低下を抑制することである。
【課題を解決するための手段】
【０００６】
第１の態様は、対象空間（11）に除湿された空気を供給する除湿装置を対象とする。除湿装置は、径方向に延びる支持部材（63）を有し、水分を吸着および脱着できる回転式の吸着ロータ（22）と、前記吸着ロータ（22）を収容するとともに空気が流れる内部空間（S）が形成されるケーシング（21）とを備える。前記内部空間（S）は、空気中の水分が前記吸着ロータ（22）に吸着される処理空間（S2）と、空気に前記吸着ロータ（22）から脱着した水分が付与される再生空間（S3）とを含む。前記ケーシング（21）には、前記処理空間（S2）に開口する流入口（83）、第１流出口（84）および第２流出口（85）が形成される。前記第１流出口（84）から流出した空気は、前記対象空間（11）に供給され、前記第２流出口（85）から流出した空気は、前記再生空間（S3）に供給される。前記吸着ロータ（22）の回転方向において、前記第２流出口（85）と、前記第１流出口（84）とが順に配置される。
【０００７】
第１の態様では、吸着ロータ（22）の回転方向において、第２流出口（85）と、第１流出口（84）とが順に配置されるので、吸着ロータ（22）が回転すると、吸着ロータ（22）は、処理空間（S2）において第２流出口（85）を通過した後に第１流出口（84）に進入する。そのため、吸着ロータ（22）が再生空間（S3）を通過した後に処理空間（S2）に進入すると、吸着ロータ（22）に残留する高湿の空気が押し出されて、第２流出口（85）を介して再生空間（S3）に供給される。第１の態様では、吸着ロータ（22）が一回転する間に、吸着ロータ（22）の支持部材（63）が再生空間（S3）を通過するときだけ、再生風量が減少する。したがって、除湿装置がパージ空間を有する場合に比べて、吸着ロータ（22）の再生量の減少を抑制できるので、除湿量の減少を抑制できる。
【０００８】
第２の態様は、第１の態様において、前記内部空間（S）は、空気中の水分が前記吸着ロータ（22）に吸着される予処理空間（S1）をさらに含む。前記予処理空間（S1）を流出した空気は、前記流入口（83）を介して前記処理空間（S2）に供給される。
【０００９】
第２の態様では、空気が予処理空間（S1）および処理空間（S2）を通過することにより、２度除湿される。これにより、より低露点の空気を生成できる。
【００１０】
第３の態様は、第１または第２の態様において、前記ケーシング（21）は、前記第２流出口（85）の全周を囲むように設けられる案内部（93）を有する。
（【００１１】以降は省略されています）
