特許ウォッチ

公開番号2025058889
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024104323
出願日2024-06-27
発明の名称排ガス浄化用触媒
出願人東京濾器株式会社
代理人弁理士法人一色国際特許事務所
主分類B01J 29/78 20060101AFI20250401BHJP(物理的または化学的方法または装置一般)
要約【課題】NOx浄化と、N₂O排出の抑制とを両立できる排ガス浄化用触媒の提供。
【解決手段】基材と、基材の表面に担持した触媒と、を有する排ガス浄化用触媒であって、触媒が、CuとCu以外の金属とを内包したゼオライトを含有する。

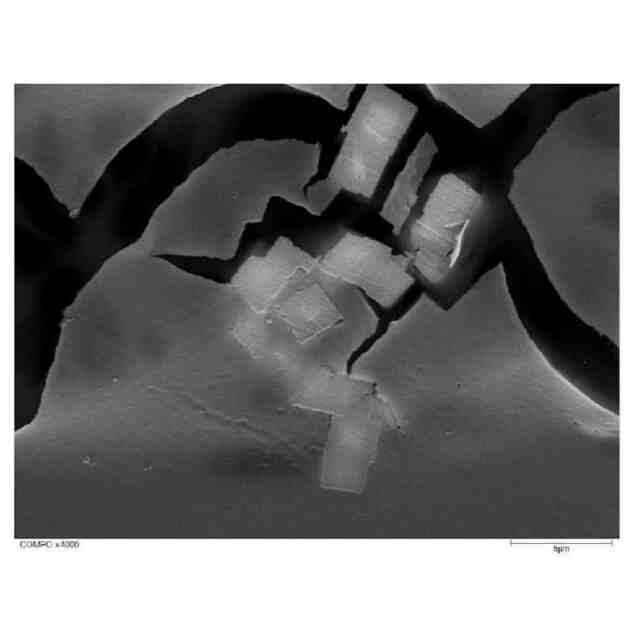

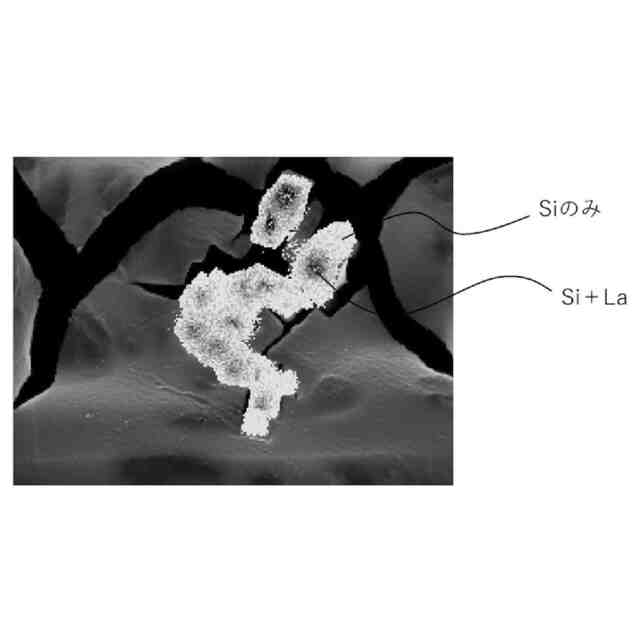

【選択図】図1A
特許請求の範囲【請求項１】
基材と、前記基材の表面に担持した触媒と、を有する排ガス浄化用触媒であって、
前記触媒が、Ｃｕと前記Ｃｕ以外の金属とを内包したゼオライトを含有することを特徴とする排ガス浄化用触媒。
続きを表示（約 650 文字）【請求項２】
前記ゼオライトにおいて、前記Ｃｕと前記Ｃｕ以外の金属とを内包するゼオライトの細孔容積と、前記Ｃｕ以外の金属を内包しないゼオライトの細孔容積と、の比（Ｃｕ以外の金属を内包するゼオライトの細孔容積（ｃｍ
３
／ｇ）／Ｃｕ以外の金属を内包しないゼオライトの細孔容積（ｃｍ
３
／ｇ））が、０．８５～０．９９である請求項１に記載の排ガス浄化用触媒。
【請求項３】
前記ゼオライトにおいて、前記Ｃｕと前記Ｃｕ以外の金属とを内包するゼオライトの細孔容積と、前記Ｃｕ以外の金属を内包しないゼオライトの細孔容積と、の比（Ｃｕ以外の金属を内包するゼオライトの細孔容積（ｃｍ
３
／ｇ）／Ｃｕ以外の金属を内包しないゼオライトの細孔容積（ｃｍ
３
／ｇ））が、０．８７～０．９９である請求項１又は２に記載の排ガス浄化用触媒。
【請求項４】
前記Ｃｕ以外の金属が、Ｍｎ、Ｆｅ、Ｚｎ、Ｌａ、Ｎｄ、Ｂ、及びＣｅから選択される少なくとも１種である請求項１又は２に記載の排ガス浄化用触媒。
【請求項５】
前記Ｃｕ以外の金属が、Ｌａ、及びＭｎから選択される少なくとも１種である請求項１又は２に記載の排ガス浄化用触媒。
【請求項６】
前記触媒におけるゼオライト中のＡｌと、Ｃｕ以外の金属との比（Ｃｕ以外の金属／Ａｌ）が、０．０１～０．３３である請求項１又は２に記載の排ガス浄化用触媒。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排ガス浄化用触媒に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
軽油を燃料とするディーゼルエンジンを搭載した車両からは、軽油を燃焼した際に生成する一酸化炭素（ＣＯ）、窒素酸化物（ＮＯｘ）、及び未燃焼の炭化水素（ＨＣ）が排出される。ＣＯ、ＮＯｘ、及びＨＣは有害なガスであるため排出規制がなされており、これらの有害なガスを除去するためにディーゼルエンジンを搭載した車両には数種類の触媒が搭載されている。
【０００３】
この触媒のひとつとして、選択還元触媒（ＳＣＲ（ＳｅｌｅｃｔｉｖｅＣａｔＡｌｙｔｉｃＲｅｄｕｃｔｉｏｎ）触媒）がある。ＳＣＲ触媒は、尿素などの還元剤を用いてＮＯｘを選択的にＮ
２
及びＨ
２
Ｏに還元し、無害化できる。
【０００４】
ＳＣＲ触媒は、ゼオライトの一種であるチャバサイト（ＣＨＡ）型ゼオライトに活性種である銅（Ｃｕ）を担持した触媒が主流となっている（例えば、特許文献１参照）。触媒のＮＯｘ還元（以下、ＮＯｘ浄化とも称する）性能向上の１つの方法として、ゼオライトにおけるＣｕの担持量を増やすことが挙げられる。しかしながら、Ｃｕの担持量を増やすと、ＮＯｘの還元反応と同時に副生成物であるＮ
２
Ｏの生成量が増える。Ｎ
２
ＯはＣＯ
２
の約３００倍の温室効果を有するガスであり、近年の排気規制の対象となっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－０７９７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
Ｎ
２
Ｏについては、今後は排出規制がさらに厳しくなることが予想されている。新たな排出規制に沿うためには、ＳＣＲ触媒のＮＯｘ浄化性能を向上させつつ、同時に副生成物であるＮ
２
Ｏの生成量を抑制する必要がある。
【０００７】
本発明は、ＮＯｘ浄化と、Ｎ
２
Ｏ排出の抑制とを両立できる排ガス浄化用触媒を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の排ガス浄化用触媒は、
基材と、前記基材の表面に担持した触媒と、を有する排ガス浄化用触媒であって、
前記触媒が、Ｃｕと前記Ｃｕ以外の金属とを内包したゼオライトを含有することを特徴とする。
【０００９】
また、本発明の態様においては、
ゼオライトにおいて、ＣｕとＣｕ以外の金属とを内包するゼオライトの細孔容積と、Ｃｕ以外の金属を内包しないゼオライトの細孔容積と、の比（Ｃｕ以外の金属を内包するゼオライトの細孔容積（ｃｍ
３
／ｇ）／Ｃｕ以外の金属を内包しないゼオライトの細孔容積（ｃｍ
３
／ｇ））が、０．８５～０．９９であることが好ましい。
【００１０】
また、本発明の態様においては、
ゼオライトにおいて、ＣｕとＣｕ以外の金属とを内包するゼオライトの細孔容積と、前記Ｃｕ以外の金属を内包しないゼオライトの細孔容積と、の比（Ｃｕ以外の金属を内包するゼオライトの細孔容積（ｃｍ
３
／ｇ）／Ｃｕ以外の金属を内包しないゼオライトの細孔容積（ｃｍ
３
／ｇ））が、０．８７～０．９９であることが好ましい。
（【００１１】以降は省略されています）

関連特許
