特許ウォッチ

公開番号2025088940
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203790
出願日2023-12-01
発明の名称二酸化炭素吸着材
出願人トヨタ自動車株式会社
代理人弁理士法人平木国際特許事務所
主分類B01J 20/22 20060101AFI20250605BHJP(物理的または化学的方法または装置一般)
要約【課題】本開示は、二酸化炭素吸着量に優れる二酸化炭素吸着材を提供することを目的とする。
【解決手段】本実施形態の一態様の二酸化炭素吸着材は、シリカ担体及びシリカ担体に担持されたアミンを含む二酸化炭素吸着材であり、前記シリカ担体の細孔容積が0.1cm³/g以上1.5cm³/g以下、比表面積が1000m²/g以下、平均細孔径が6nm以上100nm以下であり、担持されたアミンの幾何厚みが1nm以上12nm以下である。

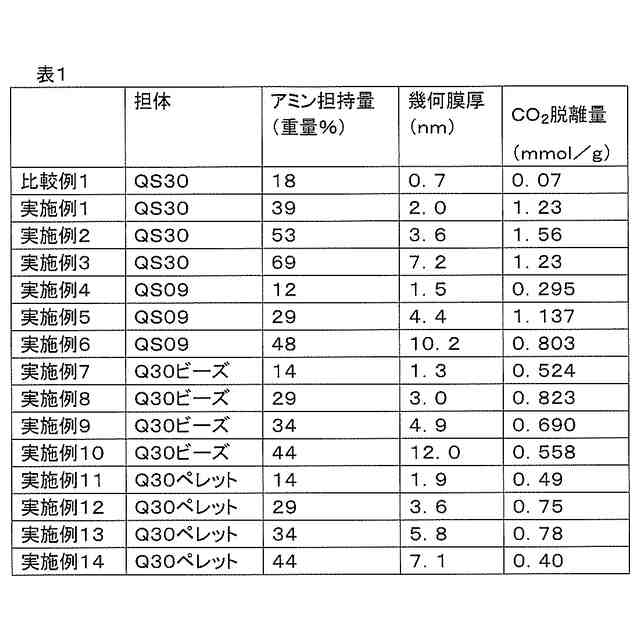

【選択図】なし
特許請求の範囲【請求項１】
シリカ担体及びシリカ担体に担持されたアミンを含む二酸化炭素吸着材であり、
前記シリカ担体の細孔容積が０．１ｃｍ
３
／ｇ以上１．５ｃｍ
３
／ｇ以下、比表面積が１０００ｍ
２
／ｇ以下、平均細孔径が６ｎｍ以上１００ｎｍ以下であり、
担持されたアミンの幾何厚みが１ｎｍ以上１２ｎｍ以下である、二酸化炭素吸着材。
続きを表示（約 260 文字）【請求項２】
前記幾何厚みが２ｎｍ以上６ｎｍ以下である、請求項１に記載の二酸化炭素吸着材。
【請求項３】
前記幾何厚みが３ｎｍ以上６ｎｍ以下である、請求項１に記載の二酸化炭素吸着材。
【請求項４】
前記シリカ担体が、平均粒径が０．２μｍ以上４０μｍ以下のシリカ粉末である、請求項１に記載の二酸化炭素吸着材。
【請求項５】
前記シリカ担体の比表面積が５ｍ
２
／ｇ以上４００ｍ
２
／ｇ以下である、請求項１に記載の二酸化炭素吸着材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、二酸化炭素吸着材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、大気中への二酸化炭素の放出の削減や、大気中、或いは、潜水艦や宇宙ステーション等の密閉空間中の二酸化炭素を分離回収することを目的として、二酸化炭素吸着材についての研究が盛んにおこなわれている。
【０００３】
例えば、特許文献１には、窒素原子上に少なくとも２つイソプロピル基を有するポリアミンを支持体に担持したポリアミン担持体を含有する二酸化炭素分離材が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－９１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者らは、担体（支持体）にアミンを担持した二酸化炭素吸着材は、その担体の表面や、細孔の状態によっては、アミンへ二酸化炭素が十分に吸着することができず、二酸化炭素の吸着量、脱離量が低下することを見出した。
【０００６】
本開示は、二酸化炭素吸着量に優れる二酸化炭素吸着材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決するために鋭意研究を行ったところ、特定のシリカ担体に、特定の幾何厚みでアミンを担持することにより、優れた二酸化炭素吸着材が得られることを見出し、本開示に至った。
【０００８】
本実施形態の態様例は、以下の通りに記載される。
【０００９】
（１）シリカ担体及びシリカ担体に担持されたアミンを含む二酸化炭素吸着材であり、
前記シリカ担体の細孔容積が０．１ｃｍ
３
／ｇ以上１．５ｃｍ
３
／ｇ以下、比表面積が１０００ｍ
２
／ｇ以下、平均細孔径が６ｎｍ以上１００ｎｍ以下であり、
担持されたアミンの幾何厚みが１ｎｍ以上１２ｎｍ以下である、二酸化炭素吸着材。
（２）前記幾何厚みが２ｎｍ以上６ｎｍ以下である、（１）に記載の二酸化炭素吸着材。
（３）前記幾何厚みが３ｎｍ以上６ｎｍ以下である、（１）に記載の二酸化炭素吸着材。
（４）前記シリカ担体が、平均粒径が０．２μｍ以上４０μｍ以下のシリカ粉末である、（１）～（３）のいずれかに記載の二酸化炭素吸着材。
（５）前記シリカ担体の比表面積が５ｍ
２
／ｇ以上４００ｍ
２
／ｇ以下である、（１）～（４）のいずれかに記載の二酸化炭素吸着材。
【発明の効果】
【００１０】
本開示により、二酸化炭素吸着量に優れる二酸化炭素吸着材を提供することができる。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
