特許ウォッチ

公開番号2025101283
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218017
出願日2023-12-25
発明の名称二酸化炭素吸収材
出願人DIC株式会社
代理人個人,個人,個人,個人
主分類B01J 20/22 20060101AFI20250630BHJP(物理的または化学的方法または装置一般)
要約【課題】アミン化合物を効率的に担持でき、かつ繰り返し使用に耐えうる強度を有する二酸化炭素吸収材の提供。
【解決手段】直径0.03～5mmのアモルファス2相共連続型シリカ構造体を担体とし、アミン化合物を担持させた二酸化炭素吸収材。
【選択図】なし

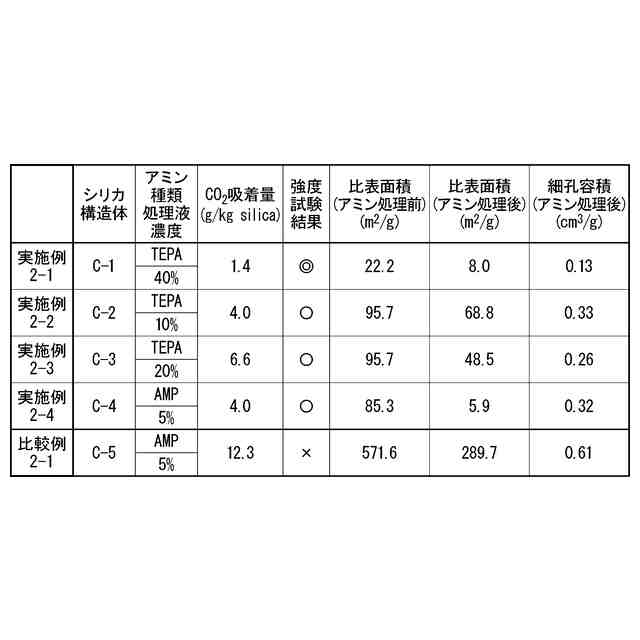

特許請求の範囲【請求項１】
直径０．０３～５ｍｍのアモルファス２相共連続型シリカ構造体を担体とし、アミン化合物を担持させた二酸化炭素吸収材。
続きを表示（約 670 文字）【請求項２】
前記アモルファス２相共連続型シリカ構造体が、シリカを主成分とする相と空気相とからなり、当該シリカの化学結合がＱ４結合で構成されている、請求項１に記載の二酸化炭素吸収材。
【請求項３】
前記アモルファス２相共連続型シリカ構造体における空気相の直径が１０～１０００ｎｍの範囲である請求項１に記載の二酸化炭素吸収材。
【請求項４】
前記アモルファス２相共連続型シリカ構造体におけるシリカを主成分とする相が、太さが５～１０００ｎｍの範囲のナノワイヤから形成されている請求項１に記載の二酸化炭素吸収材。
【請求項５】
前記アモルファス２相共連続型シリカ構造体の比表面積が０．１～２００ｍ
２
／ｇの範囲である請求項１に記載の二酸化炭素吸収材。
【請求項６】
前記アモルファス２相共連続型シリカ構造体のシリカを主成分とする相に、酸化モリブデンが５質量％以下で含まれている請求項１に記載の二酸化炭素吸収材。
【請求項７】
２５℃、１気圧における、前記二酸化炭素吸収材１ｋｇあたりの二酸化炭素吸収容量が５０ｇ以上である、請求項１に記載の二酸化炭素吸収材。
【請求項８】
細孔容積が０.１３～１．０ｃｍ
３
／ｇである、請求項１に記載の二酸化炭素吸収材。
【請求項９】
前記担体の単位重量当たりの前記アミン化合物の担持量が、０．０１ｇ／ｇ以上０．５ｇ／ｇ以下である、請求項１に記載の二酸化炭素吸収材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素吸収材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
温室効果ガスの排出を全体としてゼロにするカーボンニュートラルを目指す動きが国際的に広がっている。温室効果ガスの排出量の中で二酸化炭素の占める割合は８０％以上であり、二酸化炭素を資源として捉え、分離・回収して様々な製品や燃料に再利用することで、二酸化炭素の排出を抑制する「カーボンリサイクル」の取組みが始まっている。
【０００３】
具体的には、ボイラ等の燃焼設備から排出されたプロセスガスなどの二酸化炭素を含む被処理ガスから固体の二酸化炭素吸着剤を用いて二酸化炭素を分離し除去するシステムが知られている。固体の二酸化炭素吸収材としてはアミンを担持させた多孔質シリカが一般的になりつつある。
【０００４】
特許文献１には、多孔質物質にアミン化合物を含浸させた二酸化炭素捕捉材と、多孔質物質に潮解性化合物を含浸させた冷却材とを混合した、耐熱性二酸化炭素吸収材が記載されている。
【０００５】
特許文献２には、シリカゲルにアミン化合物を担持させて成る二酸化炭素吸着剤であって、前記シリカゲルは、粒子径が１ｍｍ以上５ｍｍ以下であり、平均細孔径が１０ｎｍ以上１００ｎｍ以下であり、且つ、細孔容積が０．１ｃｍ
３
／ｇ以上１．３ｃｍ
３
／ｇ以下である、二酸化炭素吸収材が記載されている。
【０００６】
特許文献３には、親水性バインダーによって親水性繊維と多孔質粉末とが複合された多孔質粒子に、アミン化合物が担持されてなる、二酸化炭素吸収材が記載されている。
【０００７】
特許文献４には、メソ孔を有する多孔質基材を用意すること、アミノ基を有するアミノ化合物を用意すること、前記アミノ化合物を気相状態とした雰囲気中に前記多孔質基材をさらすことで、少なくとも前記多孔質基材の前記メソ孔の内部に前記アミノ化合物を担持させること、を包含する、アミノ化合物担持多孔質材の製造方法、が記載されている。
【０００８】
特許文献５には、ケイ酸リチウムを主成分とする二酸化炭素吸収材料の製造方法であって、リチウム（Ｌｉ）成分とケイ素（Ｓｉ）成分とを含むＬｉ－Ｓｉ前駆体化合物が水溶液中に分散されたゾル状組成物を用意すること、前記ゾル状組成物に対し電磁波を照射してゲル状組成物を得ること、および、前記ゲル状組成物を焼成してリチウムとケイ素とを含むケイ酸リチウムを得ること、を包含する、二酸化炭素吸収材料の製造方法、が記載されている。
【０００９】
特許文献６には、窒素原子上に少なくとも２つイソプロピル基を有するポリアミンを支持体に担持したポリアミン担持体を含有する二酸化炭素分離材、が記載されている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１０－１１９９５８号公報
特開２０１７－１６４６５６号公報
特開２０１８－１８７５７４号公報
特開２０１５－１１３３３７号公報
特表２０１８－５２８８５１号公報
特開２０１５－００９１８５号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）

関連特許
