公開番号2025059206
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169133
出願日2023-09-29
発明の名称ホームドアの状態診断装置、状態診断方法及び状態診断システム
出願人三菱電機株式会社
代理人個人,個人,個人
主分類B61B 1/02 20060101AFI20250403BHJP(鉄道)
要約【課題】基準値を算出するまでの手間を削減しつつ、ホームドアの状態診断を精度よく行うホームドアの状態診断装置を得る。

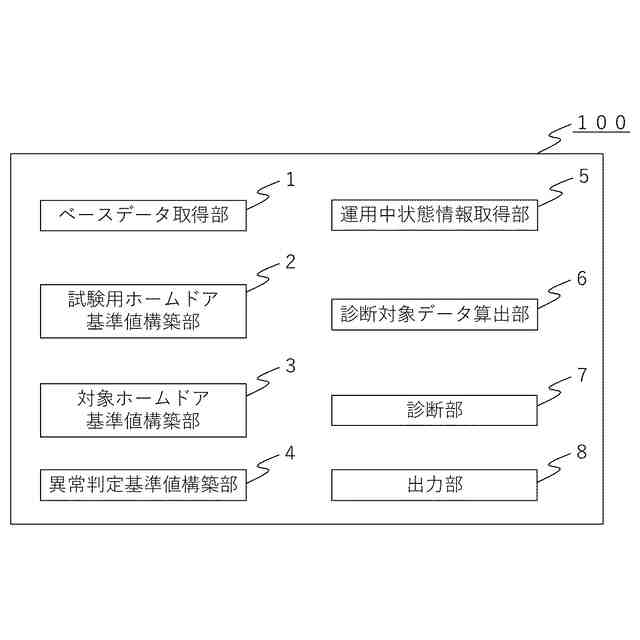

【解決手段】状態診断の対象となる対象ホームドアを模擬して作成された試験用ホームドアまたは対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第一基準値を決定する試験用ホームドア基準値構築部と、駅のプラットホームに設置後の対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第二基準値を決定する対象ホームドア基準値構築部と、第一基準値及び第二基準値より状態診断に用いる異常判定基準値を決定する異常判定基準値構築部と、対象ホームドアの運用中の状態情報である運用中状態情報より度数分布を算出する診断対象データ算出部と、診断対象データ算出部において算出された度数分布と異常判定基準値とを用いて対象ホームドアの状態診断を行う診断部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
状態診断の対象となる対象ホームドアを模擬して作成された試験用ホームドアまたは前記対象ホームドアを稼働して取得したベースデータの度数分布を算出し、前記度数分布から第一基準値を決定する試験用ホームドア基準値構築部と、
駅のプラットホームに設置後の前記対象ホームドアを稼働して取得したベースデータの度数分布を算出し、前記度数分布から第二基準値を決定する対象ホームドア基準値構築部と、
前記第一基準値及び前記第二基準値より状態診断に用いる異常判定基準値を決定する異常判定基準値構築部と、
前記対象ホームドアの運用中の状態情報である運用中状態情報より度数分布を算出する診断対象データ算出部と、
前記診断対象データ算出部において算出された前記度数分布と前記異常判定基準値とを用いて前記対象ホームドアの状態診断を行う診断部と、
を備えるホームドアの状態診断装置。
続きを表示（約 1,000 文字）【請求項２】
前記試験用ホームドア基準値構築部は、正常状態の前記試験用ホームドア及び異常状態の前記試験用ホームドアを稼働して取得した各々の前記ベースデータの度数分布より前記第一基準値を決定する請求項１に記載のホームドアの状態診断装置。
【請求項３】
前記試験用ホームドア基準値構築部は、異常度合が各々異なる前記試験用ホームドアを稼働して取得した前記ベースデータの度数分布及び正常状態の前記試験用ホームドアを稼働して取得した前記ベースデータの度数分布より複数の前記第一基準値を決定する請求項２に記載のホームドアの状態診断装置。
【請求項４】
前記試験用ホームドア基準値構築部は、異常の種類が各々異なる前記試験用ホームドアを稼働して取得した前記ベースデータの度数分布及び正常状態の前記試験用ホームドアを稼働して取得した前記ベースデータの度数分布より複数の前記第一基準値を決定する請求項２または３に記載のホームドアの状態診断装置。
【請求項５】
前記異常判定基準値構築部は、前記第一基準値と前記第二基準値との間の値を前記異常判定基準値に決定する請求項１に記載のホームドアの状態診断装置。
【請求項６】
前記診断部は、前記診断対象データ算出部において算出された前記度数分布が前記異常判定基準値の範囲外である場合に、前記対象ホームドアは異常であると判断する請求項１に記載のホームドアの状態診断装置。
【請求項７】

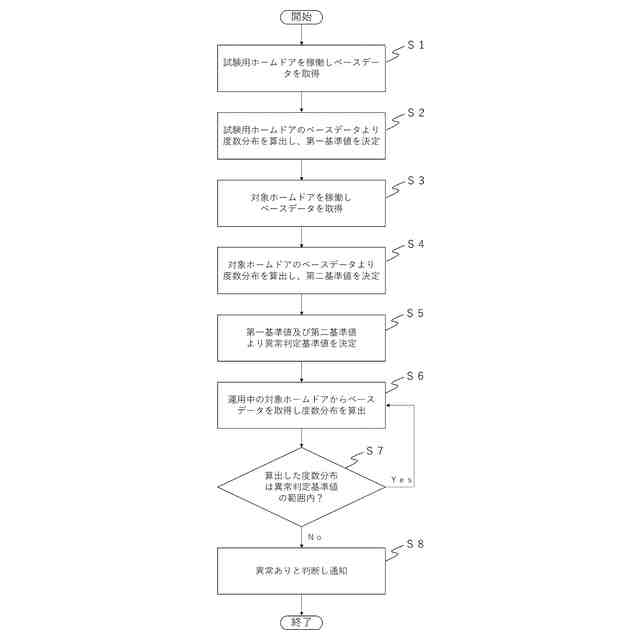

状態診断の対象となる対象ホームドアを模擬して作成された試験用ホームドアまたは前記対象ホームドアを稼働して取得したベースデータの度数分布を算出し、前記度数分布から第一基準値を決定するステップと、
駅のプラットホームに設置後の前記対象ホームドアを稼働して取得したベースデータの度数分布を算出し、前記度数分布から第二基準値を決定するステップと、
前記第一基準値及び前記第二基準値より状態診断に用いる異常判定基準値を決定するステップと、
前記対象ホームドアの運用中の状態情報である運用中状態情報より度数分布を算出するステップと、
前記運用中状態情報より算出された前記度数分布と前記異常判定基準値とを用いて前記対象ホームドアの状態診断を行うステップと、
を備えるホームドアの状態診断方法。
【請求項８】
請求項１に記載のホームドアの状態診断装置を用いてホームドアの状態診断を行うホームドアの状態診断システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ホームドアの状態診断装置、状態診断方法及び状態診断システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
鉄道事業分野では、設備の安定稼働が求められる。そのため、機器、設備などの異常及び故障が与える影響は大きく、メンテナンスの重要性は高い。駅のプラットホームに設置されるホームドアもその一つである。
【０００３】
近年では、ホームドアの異常及び故障を発生前に検知し、異常及び故障の発生を未然に防ぐ予兆検知の技術開発が進んでいる。予兆検知に関する技術として、例えば特許文献１では、使用場所に設置したホームドアを複数回稼働して得られた電気的数値を用いて予兆検知を行うホームドアの状態診断システムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１０４６１０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記ホームドアの状態診断システムは、ベルトの劣化状態を精度よく診断することを目的としたものある。一方で、使用場所に設置したホームドアから得た実測値のみを用いて基準値を算出しているが、ホームドアを使用場所に設置してから基準値を算出する場合、実測値を収集してから基準値を算出するまでに時間を要し、手間がかかる。
【０００６】
本開示は、上述のような課題を解決するためになされたものであり、状態診断の対象となるホームドアを模擬して作成したホームドアから取得した稼働データのベースデータに基づき基準値を決定することで、基準値を算出するまでの手間を削減しつつ、ホームドアの状態診断を精度よく行うことを目的とする。
【課題を解決するための手段】
【０００７】
本開示にかかるホームドアの状態診断装置は、状態診断の対象となる対象ホームドアを模擬して作成された試験用ホームドアまたは対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第一基準値を決定する試験用ホームドア基準値構築部と、駅のプラットホームに設置後の対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第二基準値を決定する対象ホームドア基準値構築部と、第一基準値及び第二基準値より状態診断に用いる異常判定基準値を決定する異常判定基準値構築部と、対象ホームドアの運用中の状態情報である運用中状態情報より度数分布を算出する診断対象データ算出部と、診断対象データ算出部において算出された度数分布と異常判定基準値とを用いて対象ホームドアの状態診断を行う診断部と、を備えたものである。
【０００８】
本開示にかかるホームドアの状態診断方法は、状態診断の対象となる対象ホームドアを模擬して作成された試験用ホームドアまたは対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第一基準値を決定するステップと、駅のプラットホームに設置後の対象ホームドアを稼働して取得したベースデータの度数分布を算出し、度数分布から第二基準値を決定するステップと、第一基準値及び第二基準値より状態診断に用いる異常判定基準値を決定するステップと、対象ホームドアの運用中の状態情報である運用中状態情報より度数分布を算出するステップと、運用中状態情報より算出された度数分布と異常判定基準値とを用いて対象ホームドアの状態診断を行うステップと、を備えたものである。
【発明の効果】
【０００９】
本開示のホームドアの状態診断装置によれば、基準値を算出するまでの手間を削減しつつ、ホームドアの状態診断を精度よく行う効果を有する。
【００１０】
本開示のホームドアの状態診断方法によれば、基準値を算出するまでの手間を削減しつつ、ホームドアの状態診断を精度よく行う効果を有する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
