公開番号2025061367
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025005941,2024002294
出願日2025-01-16,2019-10-30
発明の名称ユーザ装置、基地局および通信システム
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 72/40 20230101AFI20250403BHJP(電気通信技術)
要約【課題】低遅延、高信頼性、かつ、低いジッタ特性を実現しうる無線通信技術を提供する。

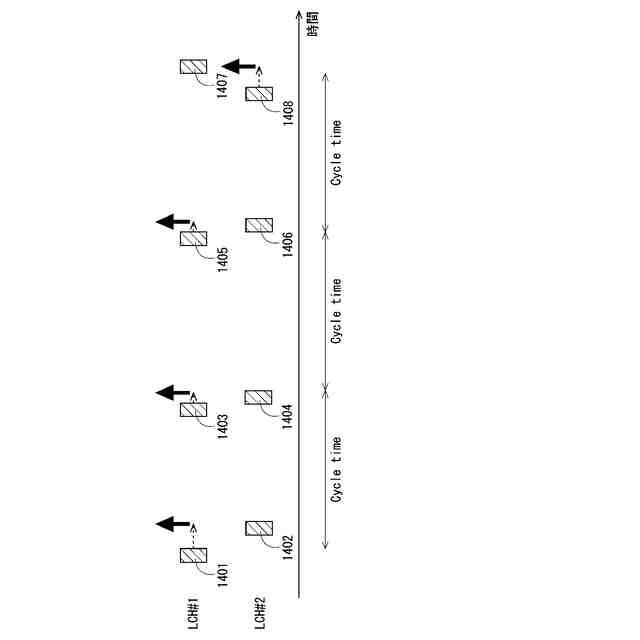

【解決手段】送信側装置は、パケットを複製し、複製されたパケットを送信するように構成されている。受信側装置は、複製されたパケットを受信するように構成されている。受信側装置は、複製されたパケットのうちで先に受信したパケットである第1パケット(1401,1403,1405,1408)を、受信側装置内の上位レイヤに転送するように構成されている。第1パケット(1401,1403,1405,1408)を上位レイヤへ転送するタイミングである転送タイミングは、複製されたパケットのうちで第1パケットよりも後に受信されるパケットである第2パケット(1402,1404,1406,1407)の受信タイミングと、複製されたパケットの送信周期に対応した周期的タイミング(Cycle Time)とのうちの少なくとも一方を含む。
【選択図】図14
特許請求の範囲【請求項１】
サイドリンクにおいて互いに通信可能な複数のユーザ装置と、
複数の前記ユーザ装置の各々と無線通信する基地局と、を備える通信システムにおける１つのユーザ装置であって、
前記サイドリンクにおけるユニキャスト送信を実行し、
前記基地局に対して、スケジューリングリクエスト（ＳＲ）又はバッファステータスリポート（ＢＳＲ）を送信し、
前記ＳＲ又は前記ＢＳＲに基づいて前記基地局から送信されたリソース設定を受信する、
ユーザ装置。
続きを表示（約 490 文字）【請求項２】
サイドリンクにおいて互いに通信可能な複数のユーザ装置と、
複数の前記ユーザ装置の各々と無線通信する基地局と、を備える通信システムにおける前記基地局であって、
前記ユーザ装置は、前記サイドリンクにおけるユニキャスト送信を実行し、
前記ユーザ装置から、スケジューリングリクエスト（ＳＲ）又はバッファステータスリポート（ＢＳＲ）を受信し、
前記ＳＲ又は前記ＢＳＲに基づいて、前記ユーザ装置に対してリソース設定を送信する、
基地局。
【請求項３】
サイドリンクにおいて互いに通信可能な複数のユーザ装置と、
複数の前記ユーザ装置の各々と無線通信する基地局と、を備える通信システムであって、
１つのユーザ装置が、
前記サイドリンクにおけるユニキャスト送信を実行し、
前記基地局に対して、スケジューリングリクエスト（ＳＲ）又はバッファステータスリポート（ＢＳＲ）を送信し、
前記ＳＲ又は前記ＢＳＲに基づいて前記基地局から送信されたリソース設定を受信する、
通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】
非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
