発明の名称輻射ヒータ装置
出願人パナソニックオートモーティブシステムズ株式会社
代理人個人,個人,個人
主分類H05B 3/20 20060101AFI20250402BHJP(他に分類されない電気技術)
要約【課題】損傷を抑制可能な輻射ヒータ装置を提供する。
【解決手段】輻射ヒータ装置10は、平板状のヒータ素子20と、前記ヒータ素子20の第一面側に配置される第一輻射シート60と、前記ヒータ素子における前記第一面とは反対側の第二面側に配置される断熱材50とを備えている。前記第一輻射シート60は、前記第一輻射シート60の少なくとも1つの端部62が、折り返されて前記第二面側に配置されるとともに、前記ヒータ素子20を平面視した場合に当該ヒータ素子の端縁よりも内方に配置された状態で接着されている。
【選択図】図3
特許請求の範囲【請求項１】
平板状のヒータ素子と、
前記ヒータ素子の第一面側に配置される第一輻射シートと、
前記ヒータ素子における前記第一面とは反対側の第二面側に配置される断熱材とを備え、
前記第一輻射シートは、前記第一輻射シートの少なくとも１つの端部が、折り返されて前記第二面側に配置されるとともに、前記ヒータ素子を平面視した場合に当該ヒータ素子の端縁よりも内方に配置された状態で接着されている、
輻射ヒータ装置。
続きを表示（約 730 文字）【請求項２】
前記第一輻射シートの少なくとも１つの端部は、前記断熱材における前記ヒータ素子とは反対側の後面に重ねて配置されている、
請求項１に記載の輻射ヒータ装置。
【請求項３】
前記第一輻射シートの少なくとも１つの端部とともに、前記断熱材の前記後面を覆う第二輻射シートを備える、
請求項２に記載の輻射ヒータ装置。
【請求項４】
前記第一輻射シートの少なくとも１つの端部は、前記断熱材の前記後面の全体を覆う、
請求項２に記載の輻射ヒータ装置。
【請求項５】
前記第一輻射シートの少なくとも１つの端部は、前記ヒータ素子と前記断熱材との間に介在している、
請求項１に記載の輻射ヒータ装置。
【請求項６】
前記第一輻射シートは、前記ヒータ素子の外周縁を取り囲むように、前記第一輻射シートの端部が折り返されて前記第二面側に配置されている、
請求項１～５のいずれか１項に記載の輻射ヒータ装置。
【請求項７】
前記ヒータ素子と前記第一輻射シートとの間に介在する第一伝熱シートを備える、
請求項１～５のいずれか１項に記載の輻射ヒータ装置。
【請求項８】
前記ヒータ素子と前記断熱材との間に介在する第二伝熱シートを備える、
請求項１～５のいずれか１項に記載の輻射ヒータ装置。
【請求項９】
前記ヒータ素子と前記第一輻射シートとの間に介在する第一伝熱シートと、
前記ヒータ素子と前記断熱材との間に介在する第二伝熱シートと、を備える、
請求項１～５のいずれか１項に記載の輻射ヒータ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、輻射ヒータ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、基板部と、基板部により支持された発熱部と、基板部の表面に配置された表面部材とを有する層構造の輻射ヒータ装置が開示されている。基板部、発熱部及び表面部材の各層は、接着されて固定される場合がある。
【先行技術文献】
【特許文献】
【０００３】
特許第６７２５００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、発熱部が高温となることで各層間の接着力が低下してしまい、損傷するおそれがある。
【０００５】
そこで、本開示の目的は、損傷を抑制可能な輻射ヒータ装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る輻射ヒータ装置は、平板状のヒータ素子と、前記ヒータ素子の第一面側に配置される第一輻射シートと、前記ヒータ素子における前記第一面とは反対側の第二面側に配置される断熱材とを備え、前記第一輻射シートは、前記第一輻射シートの少なくとも１つの端部が、折り返されて前記第二面側に配置されるとともに、前記ヒータ素子を平面視した場合に当該ヒータ素子の端縁よりも内方に配置された状態で接着されている。
【発明の効果】
【０００７】
本開示によれば、損傷を抑制可能な輻射ヒータ装置を提供できる。
【図面の簡単な説明】
【０００８】
図１は、実施の形態１に係る輻射ヒータ装置の使用例を示す図である。

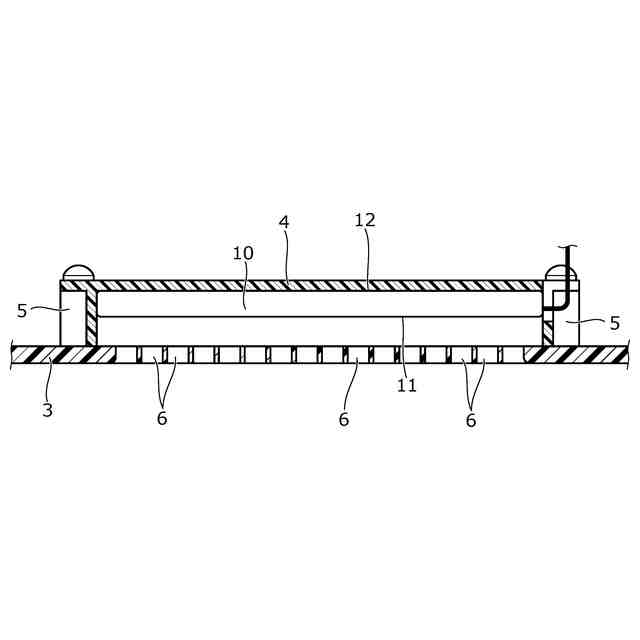

図２は、実施の形態１に係る輻射ヒータ装置の設置構造を示す断面図である。

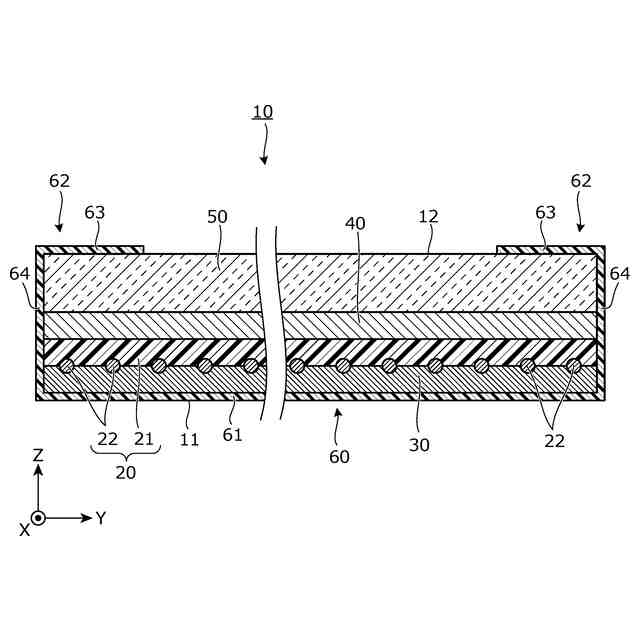

図３は、実施の形態１に係る輻射ヒータ装置の概略構成を示す断面図である。

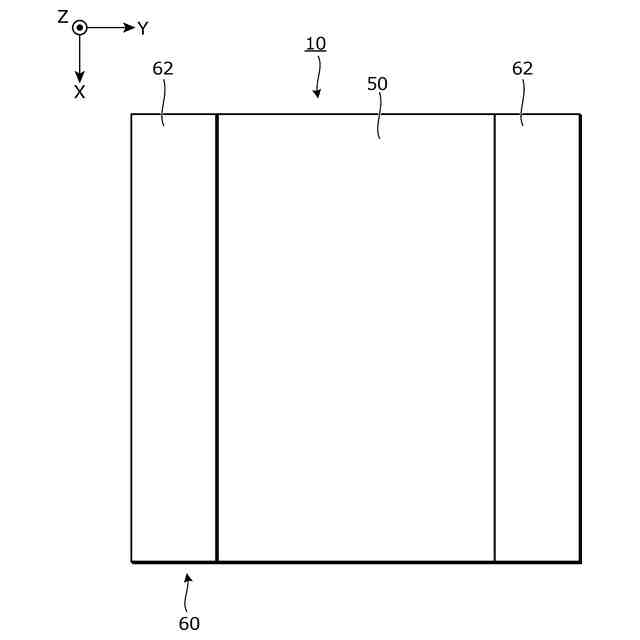

図４は、実施の形態１に係る第一輻射シートの端部の配置例を示す平面図である。

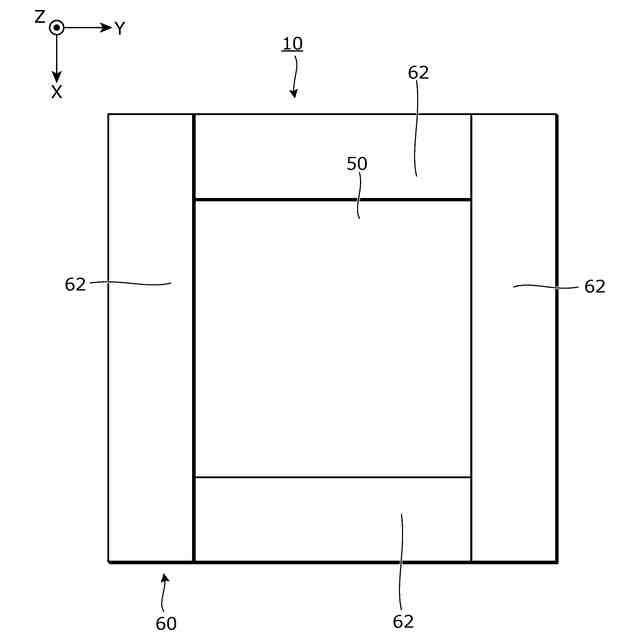

図５は、実施の形態１に係る第一輻射シートの端部の配置例を示す平面図である。

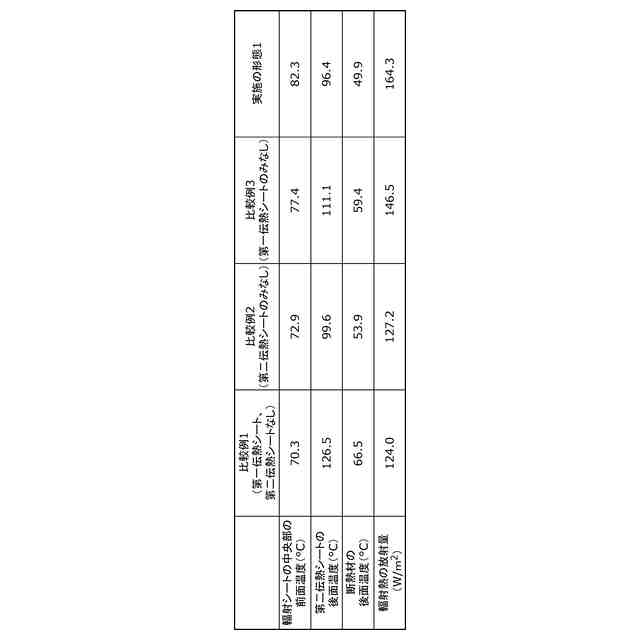

図６は、実施の形態１に係る輻射ヒータ装置と、比較例である輻射ヒータ装置での各部の温度及び輻射熱の放射量を示す表である。

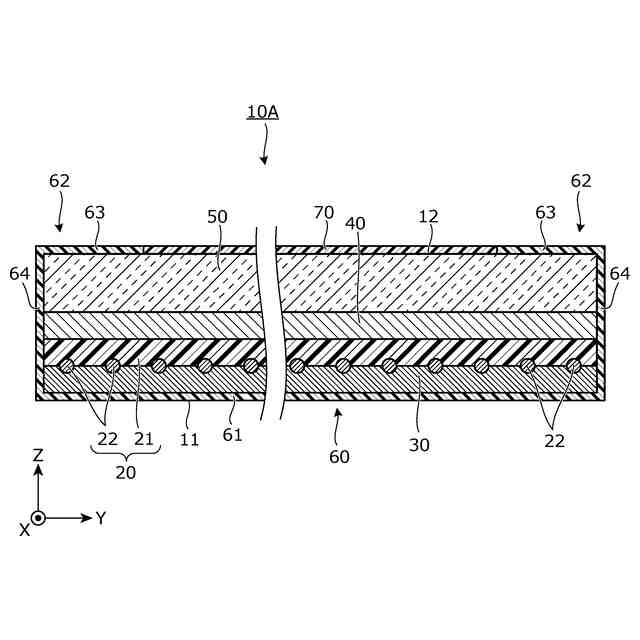

図７は、実施の形態２に係る輻射ヒータ装置の概略構成を示す断面図である。

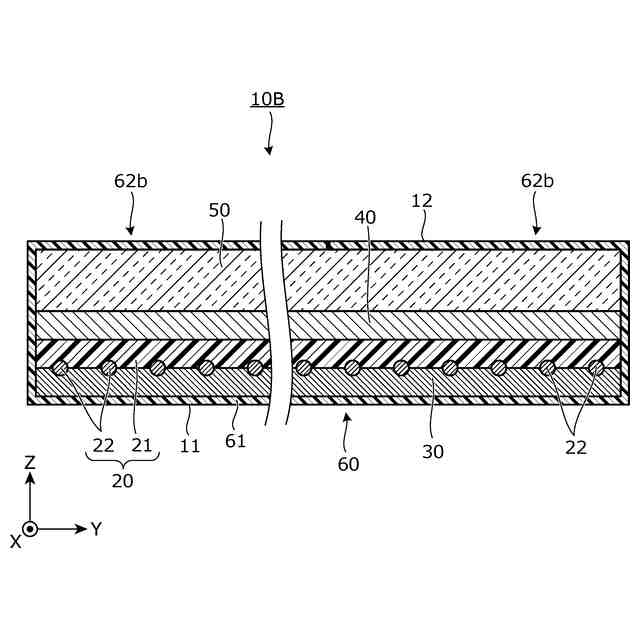

図８は、実施の形態３に係る輻射ヒータ装置の概略構成を示す断面図である。
図９は、実施の形態４に係る輻射ヒータ装置の概略構成を示す断面図である。

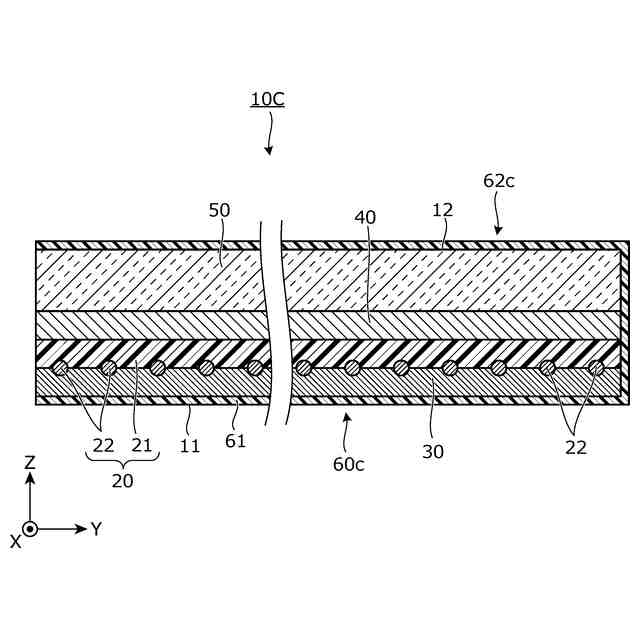

図１０は、実施の形態５に係る輻射ヒータ装置の概略構成を示す断面図である。
図１１は、実施の形態６に係る輻射ヒータ装置の概略構成を示す断面図である。
図１２は、実施の形態７に係る輻射ヒータ装置の概略構成を示す断面図である。
図１３は、実施の形態８に係る輻射ヒータ装置の概略構成を示す断面図である。
図１４は、実施の形態９に係る輻射ヒータ装置の一部を拡大して示す断面図である。
図１５は、実施の形態１０に係る輻射ヒータ装置の一部を拡大して示す断面図である。
図１６は、実施の形態１１に係る輻射ヒータ装置の一部を拡大して示す断面図である。
【発明を実施するための形態】
【０００９】
本開示の一態様に係る輻射ヒータ装置は、平板状のヒータ素子と、前記ヒータ素子の第一面側に配置される第一輻射シートと、前記ヒータ素子における前記第一面とは反対側の第二面側に配置される断熱材とを備え、前記第一輻射シートは、前記第一輻射シートの少なくとも１つの端部が、折り返されて前記第二面側に配置されるとともに、前記ヒータ素子を平面視した場合に当該ヒータ素子の端縁よりも内方に配置された状態で接着されている。
【００１０】
これによれば、第一輻射シートの少なくとも１つの端部が折り返されて、ヒータ素子を平面視した場合にヒータ素子の端縁よりも内方に配置されているので、第一輻射シートがヒータ素子を抱え込む構造となる。これにより、第一輻射シートの接着面積を大きくすることができ、かつ、第一輻射シートがヒータ素子を抱え込んでいるので、第一輻射シートが剥離して損傷することを抑制できる。
（【００１１】以降は省略されています）
