特許ウォッチ

公開番号2025058468
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168424
出願日2023-09-28
発明の名称水分散性樹脂及び水性塗料組成物
出願人大日本塗料株式会社
代理人個人
主分類C08F 20/10 20060101AFI20250402BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】非ノニルフェノール系乳化剤を使用した、環境への負荷が少ないとともに、耐温水白化性、耐候性にも優れる塗膜を形成できる水分散性樹脂と、それを適用する水性塗料組成物を提供する。
【解決手段】非ノニルフェノール系乳化剤(A)と、重合性不飽和単量体(B)とを用いた乳化重合法により得られる水分散性樹脂であって、下記に示す発明特定事項(1)～(3)の少なくとも1つを有する、水分散性樹脂。(1)前記水分散性樹脂が、架橋剤(C)を含む。(2)前記水分散性樹脂が、異相構造である。(3)前記重合性不飽和単量体(B)中に、70～100質量%のアクリル系単量体(モノマー)を含む。
【選択図】なし

特許請求の範囲【請求項１】
非ノニルフェノール系乳化剤（Ａ）と、重合性不飽和単量体（Ｂ）とを用いた乳化重合法により得られる水分散性樹脂であって、
下記に示す発明特定事項（１）～（３）の少なくとも１つを有することを特徴とする水分散性樹脂。
記
（１）前記水分散性樹脂が、架橋剤（Ｃ）を含む。
（２）前記水分散性樹脂が、異相構造である。
（３）前記重合性不飽和単量体（Ｂ）中に、７０～１００質量％のアクリル系単量体（モノマー）を含む。
続きを表示（約 140 文字）【請求項２】
請求項１に記載の水分散性樹脂を含む水性塗料組成物であって、前記水性塗料組成物は、顔料（Ｄ）を含有する、水性塗料組成物。
【請求項３】
前記顔料（Ｄ）が、金属又は金属酸化物で表面コートされた表面コート顔料である、請求項２に記載の水性塗料組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水分散性樹脂及び水性塗料組成物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来より、水性塗料のバインダー樹脂に広く用いられているアクリルエマルションは、耐水性やリコート性に優れる性質を有しており、建材用、建築用等に広く利用されている。このようなアクリルエマルションの製造においては、重合性や安定性、得られた塗膜の耐久性に優れるノニルフェノール系乳化剤が広く使用されている。
【０００３】
特許文献１は、有機溶剤等の揮発性有機化合物をほとんど含まず、安定性に優れ、かつ耐ブロッキング性や耐水性等に優れた塗膜を形成する水性塗料用樹脂組成物に関する発明である。特許文献１の実施例には基材粉混和安定性、耐ブロッキング性、耐温水性のいずれの試験においても優れる水性塗料用樹脂が得られることが示されているものの、使用されている乳化剤はいずれもノニルフェノール系乳化剤を含むものであった。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２５６２０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に示されるように、ノニルフェノール系乳化剤は、安定性、塗膜性能ともに優れた水性塗料用樹脂を提供するのに適した乳化剤だが、環境への負荷といった課題があった。これに対して、ノニルフェノールを含まない非ノニルフェノール系乳化剤が種々に開発されているものの、従来のノニルフェノール系乳化剤に置き換えて使用した際には塗膜の耐水白化性（特に耐温水白化性）や耐候性が劣る場合があった。
【０００６】
そこで本発明は、非ノニルフェノール系乳化剤を使用した、環境への負荷が少ないとともに、耐水白化性（特に耐温水白化性）、耐候性にも優れる塗膜を形成できる水分散性樹脂と、この水分散性樹脂を適用する水性塗料組成物を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（I）非ノニルフェノール系乳化剤（Ａ）と、重合性不飽和単量体（Ｂ）とを用いた乳化重合法により得られる水分散性樹脂であって、
下記に示す発明特定事項（１）～（３）の少なくとも１つを有する、水分散性樹脂。
記
（１）前記水分散性樹脂が、架橋剤（Ｃ）を含む。
（２）前記水分散性樹脂が、異相構造である。
（３）前記重合性不飽和単量体（Ｂ）中に、７０～１００質量％のアクリル系単量体（モノマー）を含む。
【０００８】
（II）上記（I）に記載の水分散性樹脂を含む水性塗料組成物であって、前記水性塗料組成物は、顔料（Ｄ）を含有する、水性塗料組成物。
（III）前記顔料（Ｄ）が、金属又は金属酸化物で表面コートされた表面コート顔料である、上記（II）に記載の水性塗料組成物。
【発明の効果】
【０００９】
本発明によれば、非ノニルフェノール系乳化剤を使用した、環境への負荷が少ないとともに、耐温水白化性、耐候性にも優れる塗膜を形成できる水分散性樹脂と、この水分散性樹脂を適用する水性塗料組成物を提供することができる。
【発明を実施するための形態】
【００１０】
以下、本発明の水分散性樹脂および水性塗料組成物を詳細に説明する。なお、本発明の水分散性樹脂および水性塗料組成物は、以下の記載から様々の態様を導くことができ、記載内容に限定されるものではない。

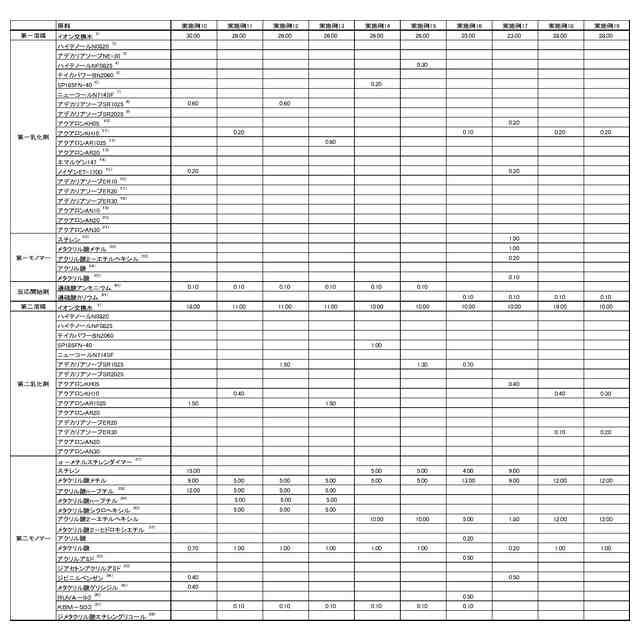

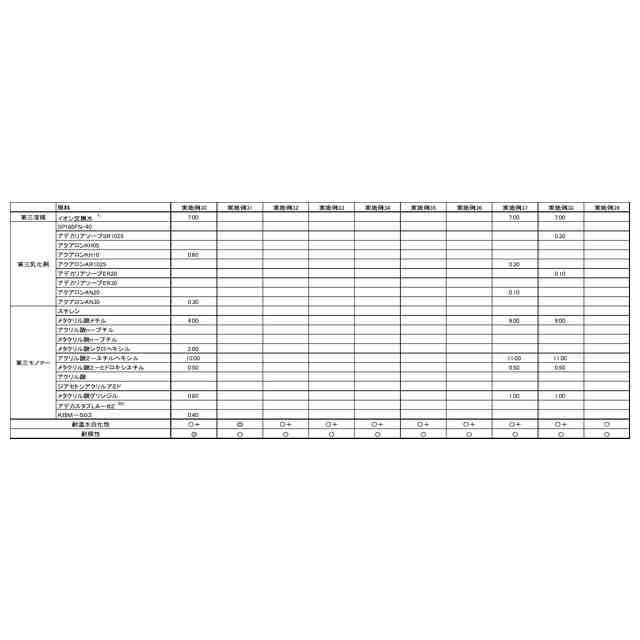

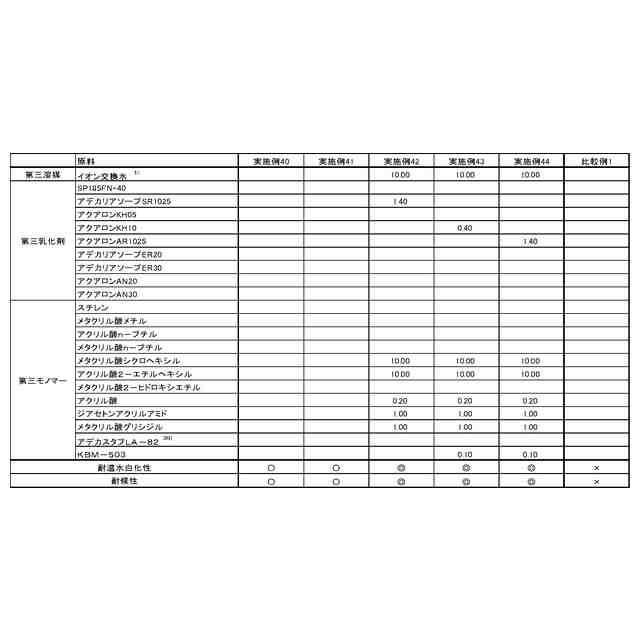

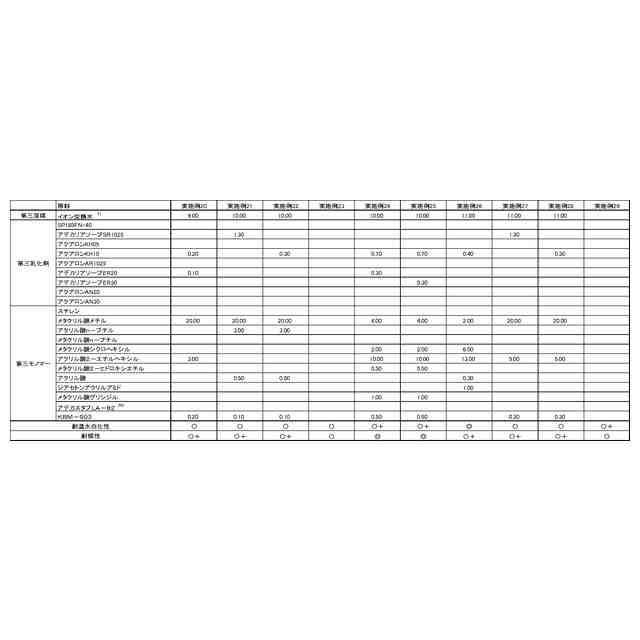

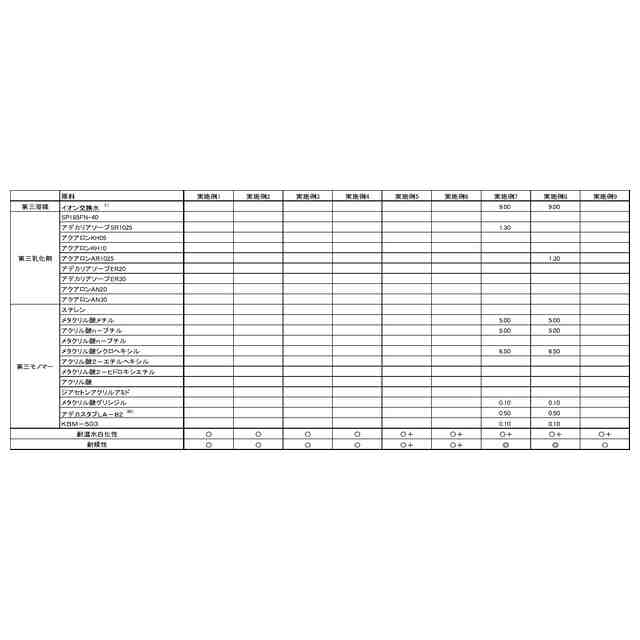

（【００１１】以降は省略されています）

関連特許
