公開番号2025058134
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168034
出願日2023-09-28
発明の名称照射システム、照射シート、光散乱光ファイバ、光散乱光ファイバの製造方法および殺菌方法
出願人国立大学法人大阪大学
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類A61N 5/06 20060101AFI20250402BHJP(医学または獣医学;衛生学)
要約【課題】体組織もしくは体内に配置される器具の表面を適切に殺菌できる照射システムを提供する。
【解決手段】照射システムは、光源(11)と、照射シート(12)と、を備え、前記照射シートは、シート状に配置された、紫外線を伝搬し、かつ、紫外線を側面から出射する1つ以上の光ファイバ(5)を含み、体組織に沿って変形可能、または体内に配置される器具に沿って変形可能であり、出射される紫外線によって、前記照射シートに対向する体組織もしくは前記器具の表面の殺菌を行う。

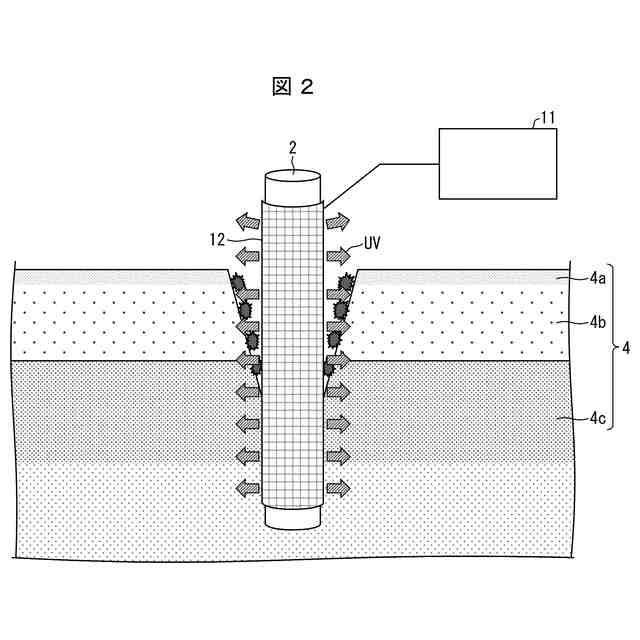

【選択図】図2
特許請求の範囲【請求項１】
紫外線を生成する光源と、
照射シートと、を備え、
前記照射シートは、
シート状に配置された、紫外線を伝搬し、かつ、紫外線を側面から出射する１つ以上の光ファイバを含み、
体組織に沿って変形可能、または体内に配置される器具に沿って変形可能であり、
出射される紫外線によって、前記照射シートに対向する体組織もしくは前記器具の表面の殺菌を行う、照射システム。
続きを表示（約 740 文字）【請求項２】
前記照射シートは、シート状に配置された複数の前記光ファイバを含む、請求項１に記載の照射システム。
【請求項３】
複数の前記光ファイバは、互いに接着されている、請求項２に記載の照射システム。
【請求項４】

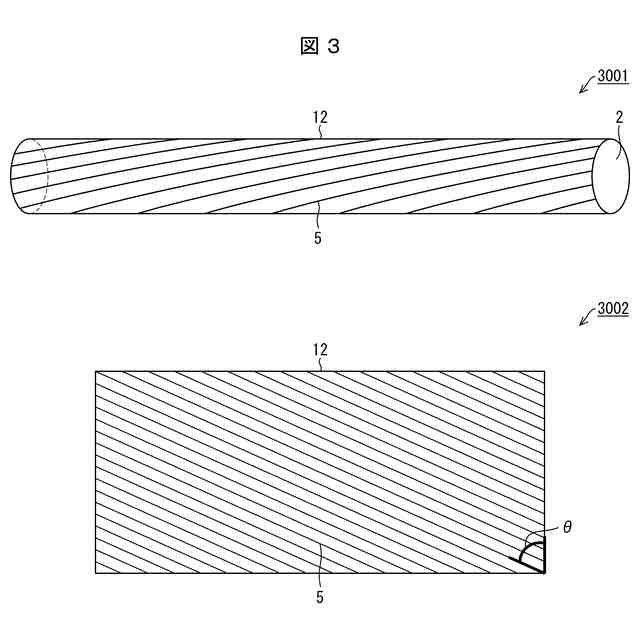

前記照射シートは、複数の前記光ファイバが織られた織物である、請求項２に記載の照射システム。
【請求項５】

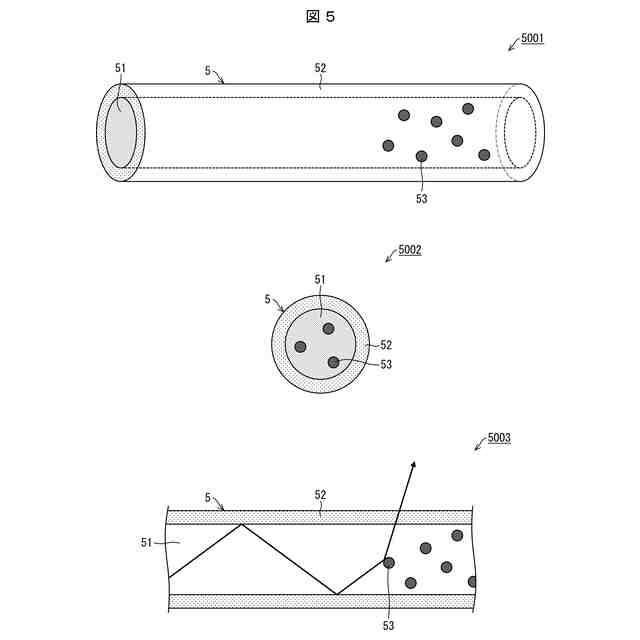

前記光ファイバは、紫外線を散乱する散乱粒子を含む、請求項１から４のいずれか一項に記載の照射システム。
【請求項６】

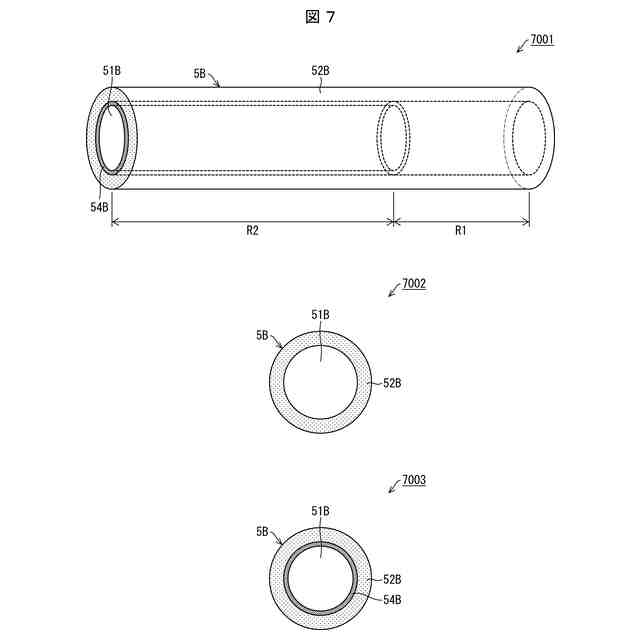

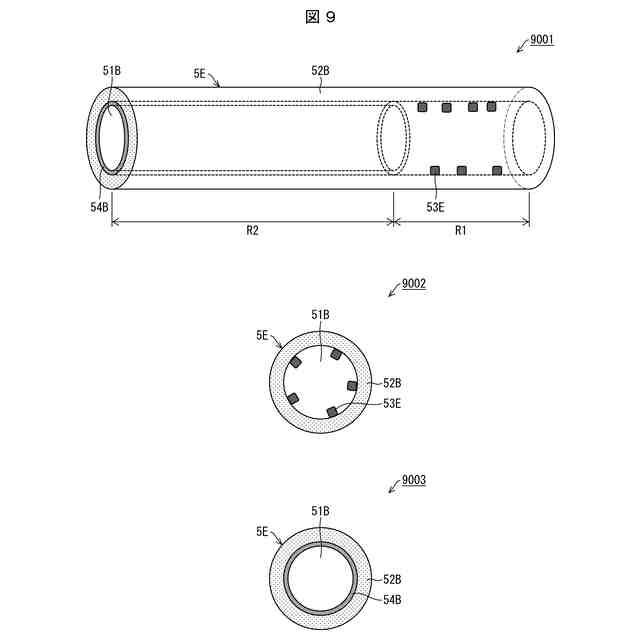

前記光ファイバは、中空コアと、前記中空コアの紫外線を反射する光反射膜とを有し、
前記光反射膜は、前記中空コアの内壁の一部を覆い、残りを覆わない、請求項１に記載の照射システム。
【請求項７】
体内に配置される前記器具を備え、
前記照射シートは、前記器具の外側面に配置されている、請求項１から４のいずれか一項に記載の照射システム。
【請求項８】
シート状に配置された、紫外線を伝搬し、かつ、紫外線を側面から出射する１つ以上の光ファイバを含み、
体組織に沿って変形可能、または体内に配置される器具に沿って変形可能である、照射シート。
【請求項９】
中空コアを有する光ファイバの端面を、散乱粒子を含む懸濁液に浸すことにより、前記中空コアの中に前記散乱粒子を導入する第１導入工程を含む、光散乱光ファイバの製造方法。
【請求項１０】
前記中空コアの中に導入された前記懸濁液に含まれる液体を蒸発させる蒸発工程を含む、請求項９に記載の光散乱光ファイバの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、照射システム、照射シート、光散乱光ファイバ、光散乱光ファイバの製造方法および殺菌方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、器具（医療用器具）の表面に光を照射することにより、器具の表面に存在する細菌を効率よく殺菌する方法が提案されている。例えば、特許文献１は、器具の表面に埋め込まれた光拡散ファイバから散乱される光（可視光線、近紫外線）を当該表面に照射し、当該表面に存在する細菌を殺菌する光伝送装置を開示する。
【０００３】
特許文献２は、体内に挿入される光ファイバを通して、人体内部を殺菌する紫外線照射装置が開示されている。特許文献３は、体内に挿入される光ファイバを通して、創傷組織領域および創傷空洞部面に対して光照射を行う創傷照射方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０７２８６２号公報
特開２０１７－２２１４７３号公報
特開２０１９－５０９７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１は、例えば体外の器具の殺菌を想定としており、体内に配置される器具または体組織に存在する細菌（例えば、体内に配置される器具と体組織との界面に存在する細菌）を殺菌することは想定されていない。
【０００６】
また、特許文献２、３には、体内に配置される器具と体組織との界面に存在する細菌を殺菌することは開示されていない。
【０００７】
本発明の一態様は、上記の問題点を鑑みてなされたものであり、体組織もしくは体内に配置される器具の表面を適切に殺菌できる照射システムを提供する。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明の一態様に係る照射システムは、紫外線を生成する光源と、照射シートと、を備え、前記照射シートは、シート状に配置された、紫外線を伝搬し、かつ、紫外線を側面から出射する１つ以上の光ファイバを含み、体組織に沿って変形可能、または体内に配置される器具に沿って変形可能であり、出射される紫外線によって、前記照射シートに対向する体組織もしくは前記器具の表面の殺菌を行う。
【０００９】
また、前記照射シートは、シート状に配置された複数の前記光ファイバを含んでもよい。
【００１０】
また、複数の前記光ファイバは、互いに接着されていてもよい。また、前記照射シートは、複数の前記光ファイバが織られた織物であってもよい。
（【００１１】以降は省略されています）
