公開番号2025057799
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167550
出願日2023-09-28
発明の名称眼科装置
出願人株式会社トプコン
代理人弁護士法人クレオ国際法律特許事務所
主分類A61B 3/028 20060101AFI20250402BHJP(医学または獣医学;衛生学)
要約【課題】被検者の顔をより安定して支持することができ、被検眼の情報の取得を、より適切に、かつ、より効率的に取得することができる眼科装置を提供する。
【解決手段】眼科装置100は、被検眼の情報を取得するための測定光学系21を有する左右一対の測定ヘッド16と、一対の測定ヘッド16を個別に吊り下げて支持するヘッド支持部13と、ヘッド支持部13から吊り下げられて被検者の顎を支持する顎支持部18とを備える。顎支持部18は、ヘッド支持部13から下方向に延びる顎支持棒181と、顎支持棒181から被検者の方向に延びて被検者の顎に突き当てる顎当て部182と、顎支持部18の上下方向の位置を調整する上下位置調整機構183とを備える。
【選択図】図1
特許請求の範囲【請求項１】
被検眼の情報を取得するための測定光学系を有する測定ヘッドと、
前記測定ヘッドを吊り下げて支持するヘッド支持部と、
前記ヘッド支持部から吊り下げられて被検者の顎を支持する顎支持部と、を備える
ことを特徴とする眼科装置。
続きを表示（約 920 文字）【請求項２】
前記測定ヘッドは、左右の前記被検眼に対応して左右に一対設けられ、各測定ヘッドが前記ヘッド支持部から個別に吊り下げられており、
一対の前記測定ヘッドの間に、前記顎支持部が吊り下げられている
ことを特徴とする請求項１に記載の眼科装置。
【請求項３】
前記顎支持部は、上下方向の位置を調整可能な上下位置調整機構を備える
ことを特徴とする請求項１に記載の眼科装置。
【請求項４】
前記顎支持部は、前記被検者に向かう方向及び前記被検者から遠ざかる方向である前後方向の位置を調整する前後位置調整機構を備える
ことを特徴とする請求項１に記載の眼科装置。
【請求項５】
前記顎支持部は、前記ヘッド支持部から下方向に延びる顎支持棒と、前記顎支持棒から前記被検者の方向に延びて前記被検者の顎に突き当てる顎当て部と、を備える
ことを特徴とする請求項１に記載の眼科装置。
【請求項６】
前記顎支持部は、前記ヘッド支持部から下方向に延びる顎支持棒と、前記顎支持棒から前記被検者の方向に延びて前記被検者の顎を載せる顎受け部と、を備える
ことを特徴とする請求項１に記載の眼科装置。
【請求項７】
前記測定光学系、
前記被検眼の前記測定光学系の光軸上の前眼部像を取得する画像取得部、及び
前記被検眼に視標を提示する視標提示部を有する前記測定ヘッドと、
前記測定ヘッドを鉛直方向及び水平方向に移動させ、鉛直方向に平行な軸及び水平方向に平行な軸を回旋軸として回転させる駆動機構と、を備え、
前記測定ヘッドは、前記駆動機構を介して前記ヘッド支持部に吊り下げられた構成である
ことを特徴する請求項１～６の何れか一項に記載の眼科装置。
【請求項８】
前記被検眼の前方に選択的に配置される複数の検査用レンズを含む前記測定光学系を有する前記測定ヘッドと、
前記被検眼に対して視標を提示する視標提示部と、を備える
ことを特徴とする請求項１～６の何れか一項に記載の眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、眼科装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
被検眼の情報を取得するための測定光学系及び被検眼に視標を提示する視標提示部を有する測定ヘッドを備え、この測定ヘッドが、支持部によって被検眼の前方に吊り下げられた眼科装置が知られている（例えば、特許文献１、２参照）。また、検査用レンズを有するレフラクターヘッドが支持部によって吊り下げられて被検眼の前方に配置され、この被検眼に対して、視標を提示して被検眼の情報を取得する眼科装置も知られている（例えば、特許文献３参照）。
【０００３】
特許文献１～３に記載の眼科装置は、被検者が額を当てる額当て部を有し、被検眼の情報の取得中に、被検者の顔が不測に動かないように支持している。さらに、特許文献２に記載の眼科装置は、被検者の頬を支持する２つの頬当て体を有する頬当て部を備え、被検者の顔を、この頬当て部と額当て部とで支持することで、顔の支持安定性をより高めている。このように被検者の顔が支持されることで、被検眼の情報の取得が適切に、かつ、迅速に行われるため、被検者の顔をより安定して支持することができる技術の開発が切望されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１６８１７号公報
特開２０２２－０６４３００号公報
特開２０２３－０４８９０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、上記の事情に鑑みて為されたもので、被検者の顔をより安定して支持することができ、被検眼の情報の取得を、より適切に、かつ、より効率的に取得することができる眼科装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の眼科装置は、被検眼の情報を取得するための測定光学系を有する測定ヘッドと、前記測定ヘッドを吊り下げて支持するヘッド支持部と、前記ヘッド支持部から吊り下げられて被検者の顎を支持する顎支持部と、を備える。
【発明の効果】
【０００７】
このように構成された眼科装置は、被検者の顔をより安定して支持することができ、被検眼の情報の取得を、より適切に、かつ、より効率的に取得することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る眼科装置の全体構成を示す斜視図である。
実施例１に係る眼科装置の主要部分の概略構成を示す図である。

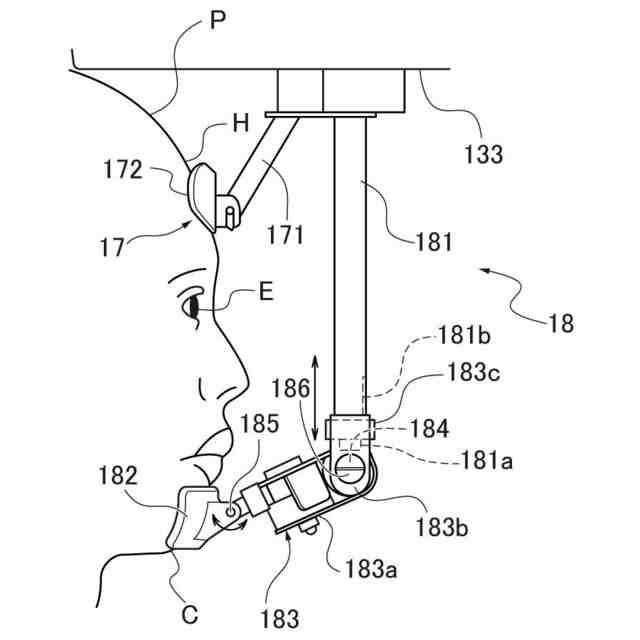

実施例１に係る眼科装置の額当て部及び顎支持部の側面図である。
実施例１に係る眼科装置の額当て部及び顎支持部の斜視図である。
実施例２に係る眼科装置の額当て部及び顎支持部の側面図である。
実施例２に係る眼科装置の額当て部及び顎支持部の斜視図である。
実施例３に係る眼科装置の額当て部及び顎支持部の側面図である。
実施例３に係る眼科装置の額当て部及び顎支持部の斜視図である。
【発明を実施するための形態】
【０００９】
（実施例１）
本開示の実施例１に係る眼科装置１００は、図１～図４を参照して以下のように説明される。実施例１に係る眼科装置１００は、被検者Ｐが左右の被検眼Ｅ（図３等参照）を開放した状態で、被検眼Ｅの情報（以下、「眼情報」という。）の取得を両眼同時に実行可能な両眼開放タイプの眼科装置である。なお、実施例１の眼科装置１００は、片眼を遮蔽したり、固視標を消灯したりすることで、片眼ずつ眼情報を取得することも可能となっている。
【００１０】
実施例１の眼科装置１００は、任意の他覚検査及び自覚検査を行うことが可能な装置である。自覚検査では、眼科装置１００は、被検者Ｐに所定の提示位置で視標等を提示し、この視標等に対する被検者Ｐの応答に基づいて眼情報として自覚検査結果を取得する。この自覚検査は、遠用検査、中用検査、近用検査、コントラスト検査、夜間検査、グレア検査、ピンホール検査、立体視検査等の自覚屈折測定や、視野検査等がある。他覚検査では、眼科装置１００は、被検眼Ｅに光を照射し、その戻り光の検出結果に基づいて眼情報を測定する。この他覚検査は、眼情報として被検眼Ｅの特性を取得するための測定と、被検眼Ｅの画像を取得するための撮影とが含まれる。さらに、他覚検査は、他覚屈折測定（レフ測定）、角膜形状測定（ケラト測定）、眼圧測定、眼底撮影、光コヒーレンストモグラフィ（ＯｐｔｉｃａｌＣｏｈｅｒｅｎｃｅＴｏｍｏｇｒａｐｈｙ：以下、「ＯＣＴ」という）を用いた断層像撮影（ＯＣＴ撮影）、ＯＣＴを用いた計測等がある。
（【００１１】以降は省略されています）
