公開番号2025057764
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167496
出願日2023-09-28
発明の名称基礎杭の杭頭部の補強用鉄筋籠および基礎杭の杭頭部の補強方法
出願人大和ハウス工業株式会社
代理人個人
主分類E02D 27/12 20060101AFI20250402BHJP(水工;基礎;土砂の移送)
要約【課題】基礎杭の杭頭部の外周面に突起物が存在する場合でも、この杭頭部に嵌め込むことができ且つ製作容易である基礎杭の杭頭部の補強用鉄筋籠を提供する。

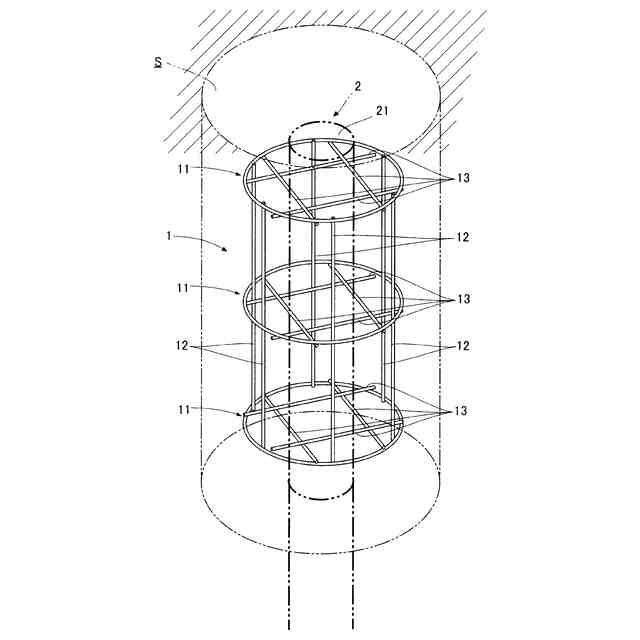

【解決手段】この補強用鉄筋籠1は、地中に埋設された基礎杭2の杭頭部21の周囲空間Sに配置され、当該周囲空間Sに打設された硬化体によって、杭頭部21の補強用鉄筋硬化体部を形成する。補強用鉄筋籠1は、杭頭部21の外周面から離間して位置する環形状を有し、杭頭部21の高さ方向に互いに離間して位置する複数の環状筋部11と、上記複数の環状筋部11を相互に連結する複数の連結筋12と、環状筋部11の内側に位置して両端が当該環状筋部11に固定された4本の直線鉄筋13によって、平面視で井の字が形成されており、当該井の字の中央側の四辺部内を杭頭部21が通るとともに当該四辺部の各辺の中央側に当該杭頭部21の外周面が近接する。
【選択図】図1
特許請求の範囲【請求項１】
地中に埋設された基礎杭の杭頭部の周囲に形成された周囲空間内に配置され、当該周囲空間内に打設された時間経過で硬化する硬化体によって、上記杭頭部の補強用鉄筋硬化体部を形成する補強用鉄筋籠であって、
上記基礎杭の上記杭頭部の外周面から離間して位置する環形状を有し、上記杭頭部の高さ方向に互いに離間して位置する複数の環状筋部と、
上記複数の環状筋部を相互に連結する複数の連結筋と、
上記環状筋部の内側に位置して両端が当該環状筋部に固定された少なくとも４本の直線鉄筋によって、平面視で井の字が形成されており、当該井の字の中央側の四辺部内を上記杭頭部が通るとともに当該四辺部の各辺の中央側に当該杭頭部の外周面が近接することを特徴とする基礎杭の杭頭部の補強用鉄筋籠。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の補強用鉄筋籠を用いた基礎杭の杭頭部の補強方法であって、上記周囲空間内に、上記補強用鉄筋籠の上記井の字の上記四辺部内に上記杭頭部を通して当該補強用鉄筋籠を位置させるとともに、この補強用鉄筋籠を、上記周囲空間の底面から浮かした状態で、上記硬化体を打設することを特徴とする基礎杭の杭頭部の補強方法。
【請求項３】
請求項２に記載の基礎杭の杭頭部の補強方法において、
上記杭頭部の外周面上には、最上段の上記環状筋部の上記直線鉄筋における上記井の字の上記四辺部の各辺の中央側を支持する２個から４個の籠支持突起部が、同一水平面内に設けられており、
上記最上段の上記環状筋部よりも下側の各環状筋部の上記直線鉄筋における上記井の字の上記四辺部の対角線上に、上記籠支持突起部を位置させて、当該下側の各環状筋部を上記籠支持突起部よりも下に位置させた後、上記補強用鉄筋籠を水平面内で回転させて、最上段の上記環状筋部の上記直線鉄筋における上記井の字の上記四辺部の各辺の中央側を、上記籠支持突起部で支持することで、上記補強用鉄筋籠を、上記周囲空間の底面から浮かすことを特徴とする基礎杭の杭頭部の補強方法。
【請求項４】
請求項３に記載の基礎杭の杭頭部の補強方法において、上記４個の籠支持突起部は、上記杭頭部の高さ方向に位置調整が可能に設けられていることを特徴とする基礎杭の杭頭部の補強方法。
【請求項５】
請求項４に記載の基礎杭の杭頭部の補強方法において、上記基礎杭は鋼管杭であり、上記４個の籠支持突起部は、上記鋼管杭に磁力接着することを特徴とする基礎杭の杭頭部の補強方法。
【請求項６】
請求項２に記載の基礎杭の杭頭部の補強方法において、上記杭頭部の上端に引っ掛けられた吊り具によって、上記補強用鉄筋籠が上記杭頭部の上端から吊られることにより、上記補強用鉄筋籠を、上記周囲空間の底面から浮かし、打設した上記硬化体が所定程度固まった後に、少なくとも上記吊り具における上記杭頭部の上端に引っ掛けられた引っ掛け部分を回収することを特徴とする基礎杭の杭頭部の補強方法。
【請求項７】
請求項６に記載の基礎杭の杭頭部の補強方法において、上記吊り具における上記杭頭部の上端に引っ掛けられた引っ掛け部分の回収は、当該引っ掛け部分と上記補強用鉄筋籠に引っ掛けられる部分とを繋ぐ連結部を切断することにより行うことを特徴とする基礎杭の杭頭部の補強方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、地盤改良に用いる基礎杭の杭頭部の補強用鉄筋籠および基礎杭の杭頭部の補強方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、既製杭を用いた基礎杭の周囲地盤を掘削して、コンクリート等の脆性材料を用いて杭頭部を補強するような工法が実用化されている。このような工法では、極大地震時など基礎杭の水平変位が大きくなることに伴い、基礎杭の周囲の補強体の内部に大きな応力が発生し、その結果ひび割れや損傷が生じると考えられる。
【０００３】
特許文献１には、基礎杭の杭頭部の補強用の鉄筋籠が開示されている。この鉄筋籠は、例えば、複数本の軸線方向に延びる棒状の主筋と水平面内に配置されるリング状のフープ筋とから円筒籠状に形成されている。そして、この鉄筋籠には、基礎杭と鉄筋籠との軸心を合わせるための案内金具が配置される。この案内金具は、基礎杭の外径よりも僅かに大きい内径を有する円環状部材と、この円環状部材を鉄筋籠の中央位置に保持するための位置保持部材とから構成される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１１５４５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１で示される鉄筋籠は、基礎杭の外径よりも僅かに大きい内径を有する円環状部材が存在するため、基礎杭の外周面に突起物が存在する場合、この鉄筋籠を基礎杭に嵌め込むことができない。また、極力、直線鉄筋を用いて製作容易な鉄筋籠とすることが求められる。
【０００６】
また、特許文献１で示される基礎杭の杭頭部補強工法では、基礎杭の杭頭部の周囲に作製される鉄筋コンクリートの下側部分にコンクリートかぶりが適切に確保されないおそれがある。
【０００７】
この発明は、上記の事情に鑑み、基礎杭の杭頭部の外周面に突起物が存在する場合でも、この杭頭部に嵌め込むことができ且つ製作容易である基礎杭の杭頭部の補強用鉄筋籠を提供する。また、基礎杭の杭頭部の周囲に作製される鉄筋コンクリート等の下側部分にコンクリート等のかぶりを適切に確保できる基礎杭の杭頭部の補強方法を提供することを課題とする。
【課題を解決するための手段】
【０００８】
この発明に係る基礎杭の杭頭部の補強用鉄筋籠は、上記課題を解決するために、地中に埋設された基礎杭の杭頭部の周囲に形成された周囲空間内に配置され、当該周囲空間内に打設された時間経過で硬化する硬化体によって、上記杭頭部の補強用鉄筋硬化体部を形成する補強用鉄筋籠であって、
上記基礎杭の上記杭頭部の外周面から離間して位置する環形状を有し、上記杭頭部の高さ方向に互いに離間して位置する複数の環状筋部と、
上記複数の環状筋部を相互に連結する複数の連結筋と、
上記環状筋部の内側に位置して両端が当該環状筋部に固定された少なくとも４本の直線鉄筋によって、平面視で井の字が形成されており、当該井の字の中央側の四辺部内を上記杭頭部が通るとともに当該四辺部の各辺の中央側に当該杭頭部の外周面が近接することを特徴とする。
【０００９】
上記構成であれば、上記直線鉄筋によって、平面視で井の字が形成され、当該井の字の上記四辺部内に上記杭頭部を通すので、基礎杭の杭頭部の外周面に突起物が存在する場合でも、上記四辺部の対角線上において上記突起物を通すことができる。また、上記直線鉄筋によって上記井の字を形成するので、製作容易であり、鉄筋硬化体部としての強度向上も図れる。
【００１０】
また、この発明に係る基礎杭の杭頭部の補強方法は、上記補強用鉄筋籠を用いた基礎杭の杭頭部の補強方法であって、上記周囲空間内に、上記補強用鉄筋籠の上記井の字の上記四辺部内に上記杭頭部を通して当該補強用鉄筋籠を位置させるとともに、この補強用鉄筋籠を、上記周囲空間の底面から浮かした状態で、上記硬化体を打設することを特徴とする。
（【００１１】以降は省略されています）
