公開番号2025055174
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164456
出願日2023-09-27
発明の名称フィルタ装置及びそれを搭載した撮像装置
出願人株式会社システム・ツー・スリー,株式会社三井光機製作所
代理人個人,個人
主分類G03B 17/14 20210101AFI20250401BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置及びそれを搭載した撮像装置であって、様々な撮像装置本体及び交換レンズ装置の組合せに対応可能であり、汎用性が高いフィルタ装置及びそれを搭載した撮像装置を提供することを課題とする。
【解決手段】撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置であって、フィルタと、前記フィルタを内蔵する筐体と、前記筐体を前記撮像装置本体側に着脱可能に取り付ける撮像装置本体側アダプターと、前記筐体を前記交換レンズ装置側に着脱可能に取り付けるレンズ装置側アダプターと、を備え、前記撮像装置本体側アダプター及び前記レンズ装置側アダプターの夫々は、前記筐体に着脱可能に装着されるように構成されたことを特徴とする。

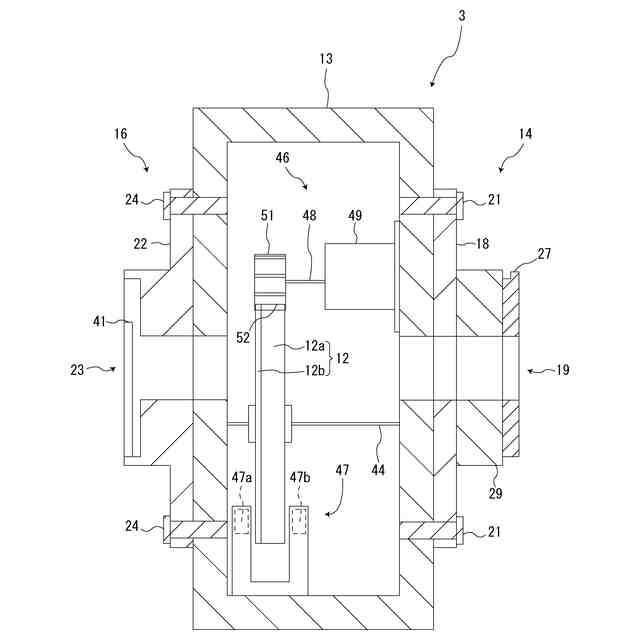

【選択図】図1
特許請求の範囲【請求項１】
撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置であって、
フィルタと、
前記フィルタを内蔵する筐体と、

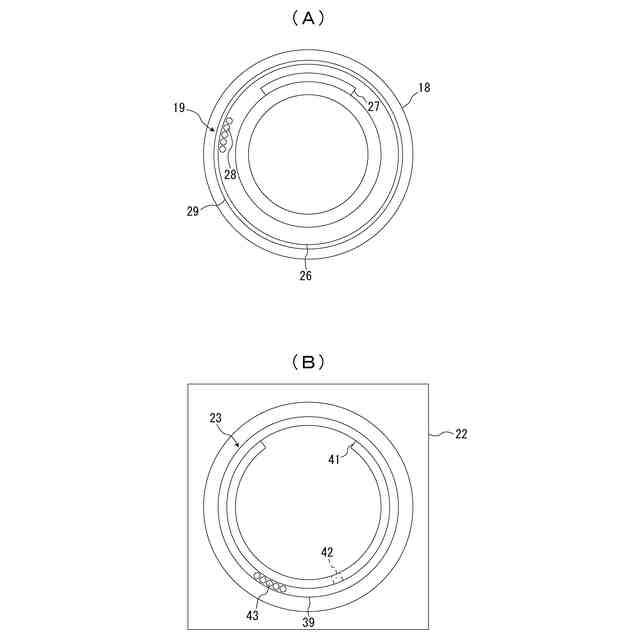

前記筐体を前記撮像装置本体側に着脱可能に取り付ける撮像装置本体側アダプターと、
前記筐体を前記交換レンズ装置側に着脱可能に取り付けるレンズ装置側アダプターと、を備え、
前記撮像装置本体側アダプター及び前記レンズ装置側アダプターの夫々は、前記筐体に着脱可能に装着されるように構成された
ことを特徴とするフィルタ装置。
続きを表示（約 700 文字）【請求項２】
前記フィルタは、交換レンズに入射した光の光量を減少させて前記撮像装置本体に導入するＮＤフィルタである
請求項１に記載のフィルタ装置。
【請求項３】
前記ＮＤフィルタは、回転若しくは回動又は直線的にスライド作動するように構成され、且つ、その作動方向にグラデーションが形成された
請求項２に記載のフィルタ装置。
【請求項４】
前記ＮＤフィルタの作動位置を検出する位置検出手段を備え、
前記ＮＤフィルタには、その作動方向に所定間隔毎に目盛が表示又は形成され、
前記位置検出手段は、前記目盛を利用して前記ＮＤフィルタの作動位置を検出するように構成された
請求項１に記載のフィルタ装置。
【請求項５】
前記ＮＤフィルタの所定の位置における透過率を検出するように構成された透過率検出手段を備えた
請求項１に記載のフィルタ装置。
【請求項６】
撮像装置本体と、
交換レンズ装置と、
前記撮像装置本体と前記交換レンズ装置との間に介在されるフィルタ装置と、を備え、
前記フィルタ装置は、フィルタと、前記フィルタを内蔵する筐体と、前記筐体を前記撮像装置本体側に着脱可能に取り付ける撮像装置本体側アダプターと、前記筐体を前記交換レンズ装置側に着脱可能に取り付けるレンズ装置側アダプターと、を有し、
前記撮像装置本体側アダプター及び前記レンズ装置側アダプターの夫々は、前記筐体に着脱可能に装着されるように構成された
ことを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置及びそれを搭載した撮像装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置であって、フィルタと、前記フィルタを内蔵する筐体と、前記筐体を前記撮像装置本体側に着脱可能に取り付ける撮像装置本体側アダプターと、前記筐体を前記交換レンズ装置側に着脱可能に取り付けるレンズ装置側アダプターと、を備えた特許文献１に記載のフィルタ装置及びそれを搭載した撮像装置が従来公知である。
【０００３】
上記文献のフィルタ装置及びそれを搭載した撮像装置によれば、前記フィルタを撮像装置に内蔵することなく、必要に応じてフィルタ装置を撮像装置本体及び交換レンズ装置に取り付けて使用することができる一方で、撮像装置本体側アダプター及びレンズ装置側アダプターは本体に一体的に取り付けされ、自由に着脱させることは困難であるため、撮像装置本体及び交換レンズ装置の組合せ毎に専用のフィルタ装置が必要になり、汎用性が低い。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２４３９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置及びそれを搭載した撮像装置であって、様々な撮像装置本体及び交換レンズ装置の組合せに対応可能であり、汎用性が高いフィルタ装置及びそれを搭載した撮像装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明のフィルタ装置は、撮像装置本体と交換レンズ装置との間に介在されるフィルタ装置であって、フィルタと、前記フィルタを内蔵する筐体と、前記筐体を前記撮像装置本体側に着脱可能に取り付ける撮像装置本体側アダプターと、前記筐体を前記交換レンズ装置側に着脱可能に取り付けるレンズ装置側アダプターと、を備え、前記撮像装置本体側アダプター及び前記レンズ装置側アダプターの夫々は、前記筐体に着脱可能に装着されるように構成されたことを特徴としている。
【０００７】
前記フィルタは、交換レンズに入射した光の光量を減少させて前記撮像装置本体に導入するＮＤフィルタであるものとしてもよい。
【０００８】

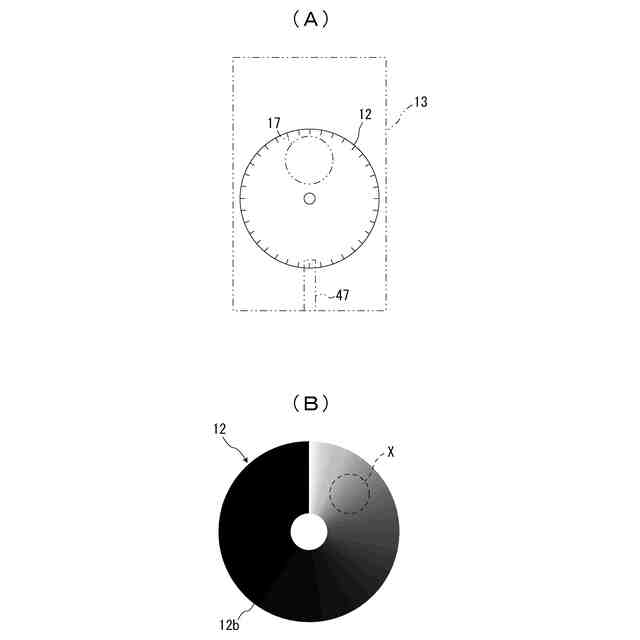

前記ＮＤフィルタは、回転若しくは回動又は直線的にスライド作動するように構成され、且つ、その作動方向にグラデーションが形成されたものとしてもよい。
【０００９】
前記ＮＤフィルタの作動位置を検出する位置検出手段を備え、前記ＮＤフィルタには、その作動方向に所定間隔毎に目盛が表示又は形成され、前記位置検出手段は、前記目盛を利用して前記ＮＤフィルタの作動位置を検出するように構成されたものとしてもよい。
【００１０】
前記ＮＤフィルタの所定の位置における透過率を検出するように構成された透過率検出手段を備えたものとしてもよい。
（【００１１】以降は省略されています）
