発明の名称便器
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類A47K 11/04 20060101AFI20250331BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】持ち運び性能の向上を図ることができる便器を提供する。
【解決手段】便器1は、排泄物を受ける部分を内側に有する便器本体2と、便器本体2の上に設置される便座3と、便座3を覆うことが可能な便蓋4と、を備える。便器本体2の両側面のそれぞれには、内側に凹んだ凹所2330が設けられている。便器本体2は、凹所2330の上方に位置し、下方を向く指掛け面2331を有する。指掛け面2331には、滑り止め用の凹凸2332が設けられている。
【選択図】図8
特許請求の範囲【請求項１】
排泄物を受ける部分を内側に有する便器本体と、
前記便器本体の上に設置される便座と、
前記便座を覆うことが可能な便蓋と、を備え、
前記便器本体の両側面のそれぞれには、内側に凹んだ凹所が設けられ、
前記便器本体は、前記凹所の上方に位置し、下方を向く指掛け面を有し、
前記指掛け面には、滑り止め用の凹凸が設けられている、
便器。
続きを表示（約 340 文字）【請求項２】
前記凹所は、前記便器本体の下端まで延びており、下方に開放されている、
請求項１に記載の便器。
【請求項３】
前記便座に着座した状態の使用者から見た方向を基準として、前記便器本体の前記両側面を左右方向の側面としたときに、
前記凹凸は、前記指掛け面のうち、前記便器本体の前後方向の中央部に設けられている、
請求項１又は２に記載の便器。
【請求項４】
前記凹凸は、前後方向に延び、かつ左右方向に間隔をおいて並んだ複数の突条部で構成されている、
請求項３に記載の便器。
【請求項５】
前記複数の突条部のそれぞれの前後方向の長さは、２０ｍｍ以上４０ｍｍ以下である、
請求項４に記載の便器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、便器に関し、より詳しくは、持ち運び可能な便器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、トイレ本体の両側部に手かけ凹部が設けられたポータブルトイレが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－２８４４６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載のポータブルトイレでは、手かけ凹部が単に凹んだ形状であるため、手かけ凹部に手を引っ掛けにくくて、持ち運び性能の面で改善の余地があった。
【０００５】
上記事情に鑑みて、本開示は、持ち運び性能の向上を図ることができる便器を提供することを、目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る一態様の便器は、排泄物を受ける部分を内側に有する便器本体と、前記便器本体の上に設置される便座と、前記便座を覆うことが可能な便蓋と、を備える。前記便器本体の両側面のそれぞれには、内側に凹んだ凹所が設けられている。前記便器本体は、前記凹所の上方に位置し、下方を向く指掛け面を有する。前記指掛け面には、滑り止め用の凹凸が設けられている。
【発明の効果】
【０００７】
本開示に係る一態様の便器では、持ち運び性能の向上を図ることができる。
【図面の簡単な説明】
【０００８】

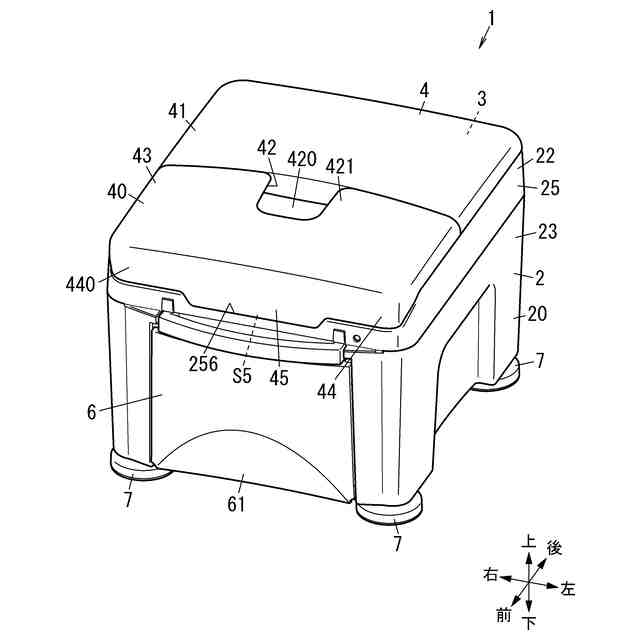

図１は、本開示に係る一実施形態の便器を示す斜視図である。

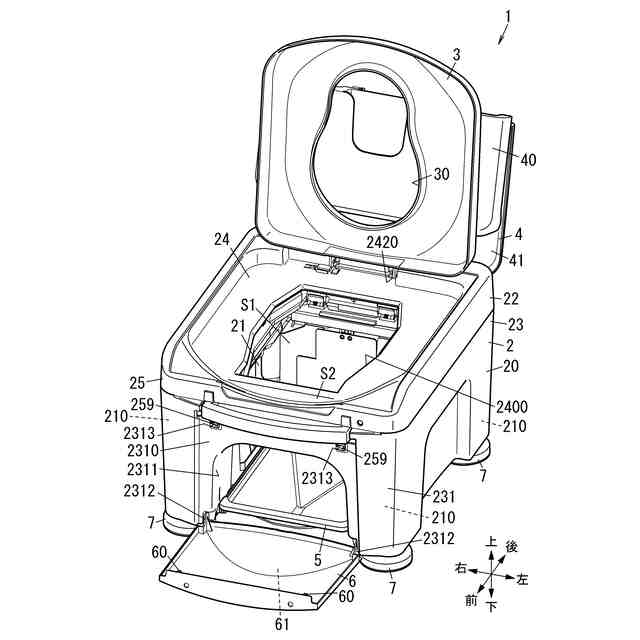

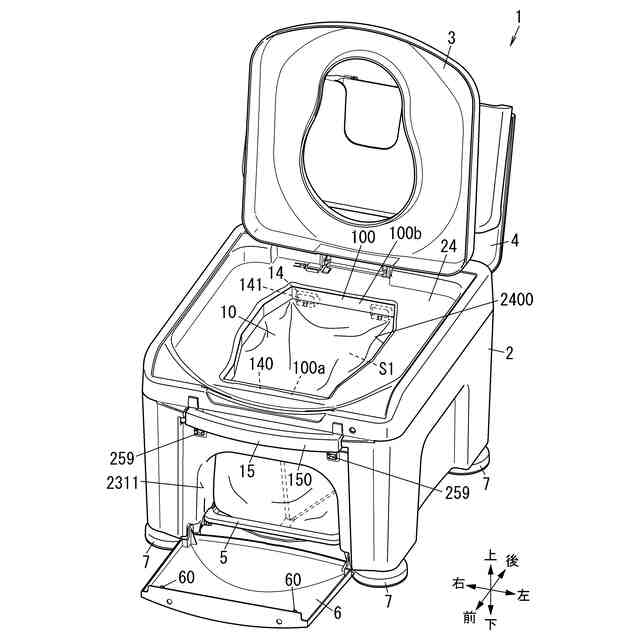

図２は、同上の便器の便座、便蓋、及び前側の蓋を開いた状態を示す斜視図である。
図３は、同上の便器に、使用者の排泄物を受ける袋を取り付けた状態を示す斜視図である。

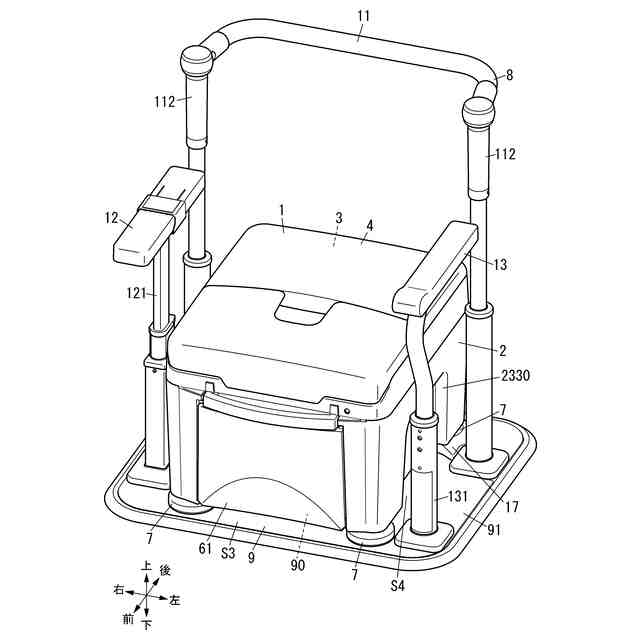

図４は、同上の便器が便器用手すりに固定された設置状態の一例を示す斜視図である。

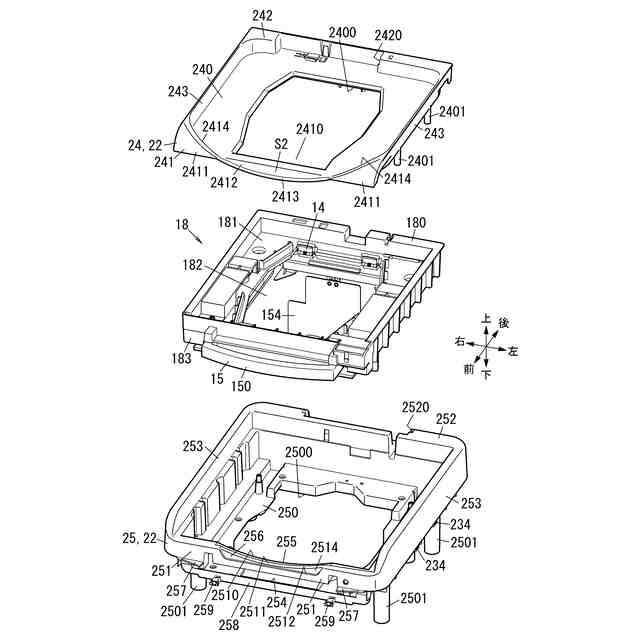

図５は、同上の便器が備える便器本体の一部を示す分解斜視図である。

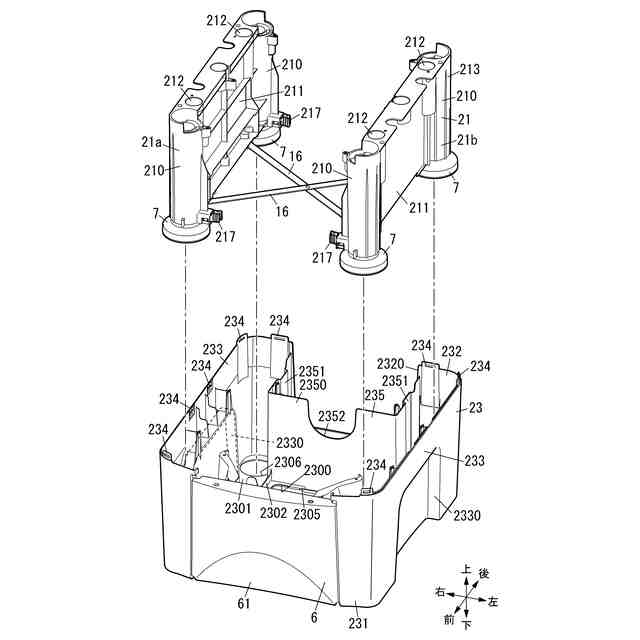

図６は、同上の便器本体の残りの部分を示す分解斜視図である。

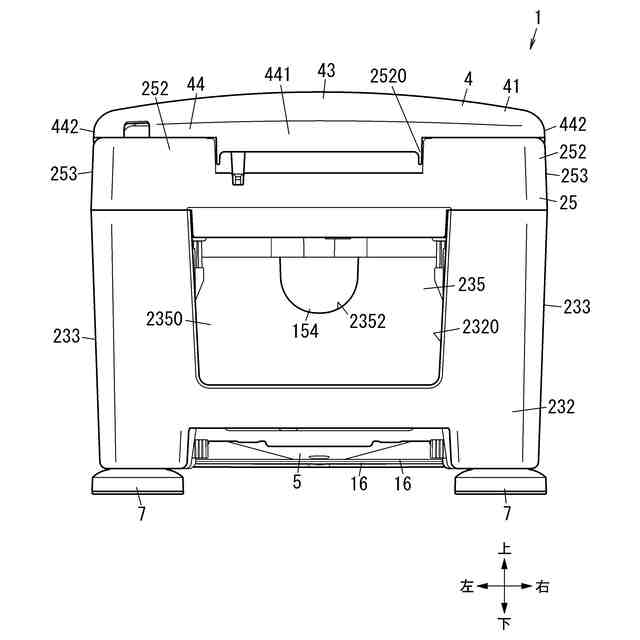

図７は、同上の便器を示す正面図である。

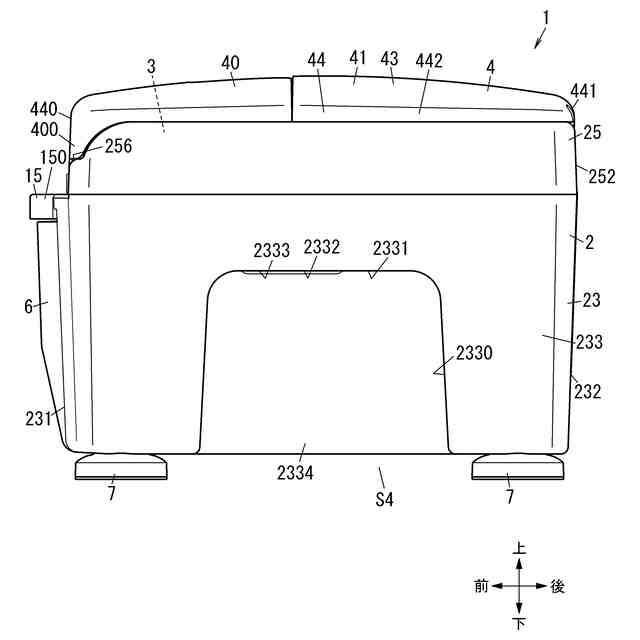

図８は、同上の便器を示す右の側面図である。

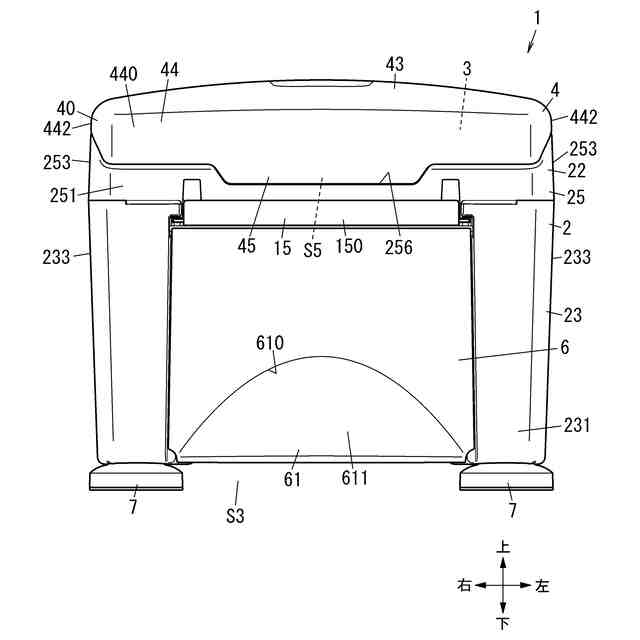

図９は、同上の便器を示す背面図である。
図１０は、同上の便器を示す平面図である。
図１１は、同上の便器を示す底面図である。
図１２は、図１０のＡ－Ａ線における断面図である。
図１３は、同上の便器本体の下パーツを下側から示す斜視図である。
図１４は、同上の便器本体が有するフレーム部の脚取付部を示す断面図である。
図１５は、同上の脚取付部と脚を示す分解斜視図である。
図１６は、同上の便器と便器用手すりの設置状態を示す背面図である。
図１７は、同上の便器と便器用手すりとを固定する固定部材を示す斜視図である。
図１８Ａは、同上の固定部材を示す平面図であり、図１８Ｂは、同上の固定部材を示す底面図であり、図１８Ｃは、同上の固定部材を示す側面図である。
図１９は、同上の固定部材の変形例１を示す底面図である。
図２０Ａは、同上の固定部材の変形例２を示す平面図であり、図２０Ｂは、同上の変形例２を示す側面図であり、図２０Ｃは、同上の変形例２を示す背面図である。
図２１Ａは、同上の固定部材の変形例３を示す平面図であり、図２１Ｂは、同上の変形例３を示す側面図であり、図２１Ｃは、同上の変形例３を示す背面図である。
図２２は、同上の便器の袋取付部を示す斜視図であり、便器本体の内パーツ、便座、及び便蓋の図示を省略した図である。
図２３は、同上の便器の袋取付部を示す他の斜視図である。
図２４Ａは、同上の便器が備える受け皿を示す斜視図であり、図２４Ｂは、同上の受け皿を示す側面図であり、図２４Ｃは、同上の受け皿を示す正面図である。
図２５は、同上の便器用手すりを単独で示す斜視図である。
図２６は、同上の便器の他例を示す斜視図である。
【発明を実施するための形態】
【０００９】
（一実施形態）
１．概要
図１、図２、及び図８に示す一実施形態の便器１は、排泄物を受ける部分を内側に有する便器本体２と、便器本体２の上に設置される便座３と、便座３を覆うことが可能な便蓋４と、を備える。便器本体２の両側面のそれぞれには、内側に凹んだ凹所２３３０が設けられている。便器本体２は、凹所２３３０の上方に位置し、下方を向く指掛け面２３３１を有する。指掛け面２３３１には、滑り止め用の凹凸２３３２が設けられている。
【００１０】
上記構成を備える一実施形態の便器１では、便器１を持ち運ぶ際に、凹所２３３０の上方の指掛け面２３３１に設けた滑り止め用の凹凸２３３２に指を引っ掛けることができる。そのため、一実施形態の便器１では、凹所２３３０の上方の指掛け面２３３１に指を引っ掛けやすくて、便器１の持ち運び性能の向上を図ることができる。
